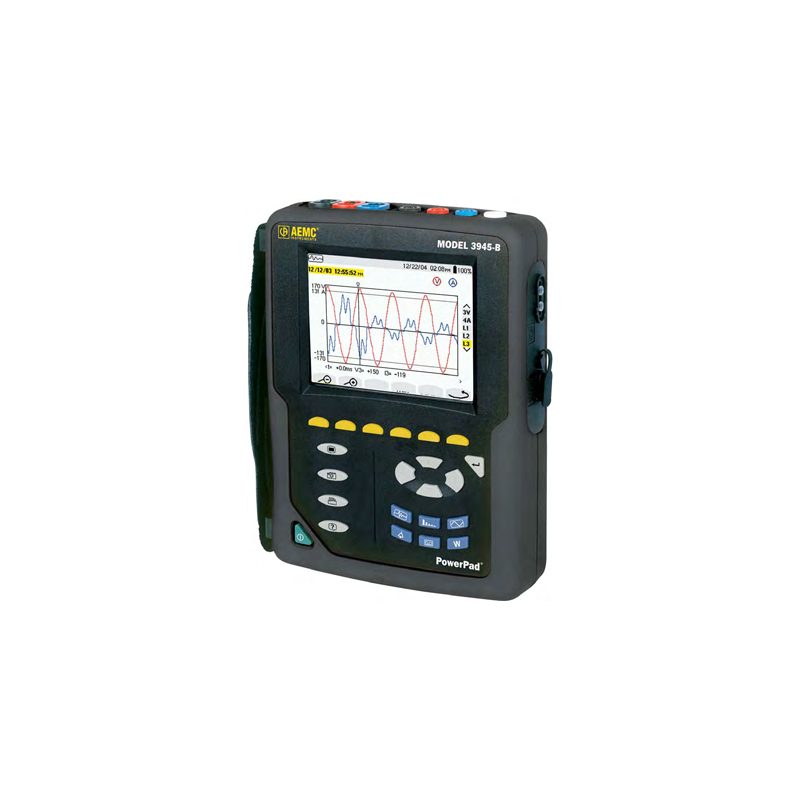

美國AEMC PowerPad Model 3945-B三相電能質量分析儀是一款面向配電系統的手持式三相電能質量測試儀表，主要用于記錄與分析電能質量參數并排查配電故障。該儀器支持單相、雙相與三相測量，可實時顯示電壓、電流與諧波波形，并捕獲低至六十二點五微秒的瞬態信號。它內置DataView分析軟件，適用于配電回路校驗、記錄電能質量參數、電能計量、工廠配電與單臺設備故障排查等場景，也常用于監測變頻器、判定諧波來源以及評估三相不平衡，是現場電氣維護的實用工具。其單相、雙相、三相的靈活測量模式，使同一臺儀表既能用于家庭配電的單體回路核查，也能承擔工廠主進線的三相電能質量評估，一臺設備即可覆蓋從末端到主干的多種檢測場景。這種通用性顯著提升工具利用率，減少了企業按場景分別購置單相表與三相表的重復投入，也簡化了人員的培訓與資產管理工作。在現場服務中，單臺設備覆蓋多類回路也意味著更少的備件與更低的培訓成本，對于人員流動性較大的運維班組尤為實用。

使用美國AEMC PowerPad Model 3945-B三相電能質量分析儀時，應嚴格遵守EN 61010-1對應的高壓作業規范，接線前確認回路狀態并佩戴絕緣防護用具。儀器由9.6伏鎳氫充電電池或110至230伏交流適配器供電，典型續航不少于八小時，記錄模式可達三十五小時，現場應預留充電時間。其工作溫度為0至50攝氏度，存放溫度為-20至+50攝氏度，應避免在超限環境中使用。電流鉗與電壓線須選用與測量范圍匹配的型號，防止過載并保證600伏CAT IV等級下的絕緣安全。九點六伏鎳氫電池在記錄模式下可支撐約三十五小時，足以覆蓋跨夜的長周期錄波，現場若需更久則接入110至230伏交流適配器即可，靈活適應不同長度的監測任務安排。長續航結合自動間隔記錄，使該儀表能夠在無人值守的配電室連續工作數日，保障數據連續不中斷、不遺漏偶發事件。在跨夜監測任務中，長續航配合事件觸發記錄，使儀器只在擾動發生時重點保存細節，兼顧了數據完整性與存儲空間的合理利用。

美國AEMC PowerPad Model 3945-B三相電能質量分析儀能夠記錄豐富的電能質量事件，包括電壓暫降與暫升、短時波動、諧波與間諧波、三相不平衡以及設備投切引起的浪涌電流。它可捕獲短至1/256周期的瞬態信號，最多保存五十組瞬態記錄，并能顯示短時電壓變動。儀器還提供告警、浪涌與電壓波動日志記錄，在事件發生時保存時間戳與特征參數。借助諧波方向判斷功能，它可以區分擾動來自電源側還是負荷側，為工廠配電與單臺設備故障的溯源分析提供可靠依據。告警與電壓波動日志按發生時刻記錄特征參數，使運維人員回看時不僅能知道發生了擾動，還能看到暫降幅值、持續時長等細節，為制定整改方案與評估影響范圍提供一手資料。將多次事件按時間排序后，還能發現擾動的規律性，支撐閉環治理，驗證整改措施是否真正見效。將多次事件的細節橫向對比，還能識別擾動是否具有周期性，比如是否與某臺設備的固定啟停相關，為根源定位提供有力的線索。

美國AEMC PowerPad Model 3945-B三相電能質量分析儀的顯著特點是兼顧三相測量深度與現場易用性。它支持單相、雙相、三相測量，每周期256點采樣并具備六十二點五微秒瞬態捕獲能力，可實時顯示彩色波形與相量圖。相比基礎型儀表，它可測量直流功率、直流電流與直流功率因數，并給出1至50次諧波的方向信息及電壓電流峰值因數。儀器標配DataView軟件，支持直接連接打印機即時輸出，配合4MB存儲與光隔離RS-232通訊，在功能完整性與操作便捷性之間取得了良好平衡。內置的DataView軟件不僅能回放錄波數據，還可按預設模板自動排版生成檢驗報告，配合直接打印功能，使現場出具初步結論不再依賴額外的計算機處理環節。這種端到端的流程提升了服務響應速度與交付效率，尤其適合需要當場向客戶展示檢測結果的運維與驗收場合，減少等待與溝通成本。對于承擔外委檢測任務的團隊，現場打印的初步報告有助于與客戶即時確認范圍與結論，減少后續溝通中的理解偏差與返工。

美國AEMC PowerPad Model 3945-B三相電能質量分析儀以每周期256個采樣點的速率對電壓電流信號進行數字化，借助高分辨率模數轉換實現真有效值測量。儀器內部實時計算有功功率、無功功率、視在功率及其電能累計量，并對1至50次諧波進行頻譜分析，同時給出各次諧波的方向信息。它能夠捕捉短至1/256周期的瞬態事件，最多保存五十組瞬態記錄，還能顯示相量圖、電壓電流峰值因數與K因數。所有數據通過光隔離RS-232接口與DataView軟件交互，完成存儲、顯示、分析與報告生成。真有效值測量確保了對含直流分量與非正弦波形的準確還原，配合實時顯示的相量圖，用戶可在接線現場立即判斷極性、相序是否正確。提前發現相序反接或極性錯誤，從而避免后續數據分析出現方向性錯誤，也防止了因接線問題導致電機反轉、保護誤動等現場事故，減少返工與誤判。將現場判讀結果即時反饋給被檢單位，可在接線未拆除前就糾正錯誤，避免回到辦公室后才發現數據不可用而不得不二次返工。

美國AEMC PowerPad Model 3945-B三相電能質量分析儀實時計算1至50次諧波含有率與總諧波畸變率THD，并給出諧波方向信息，用戶可結合相應電壓等級的諧波限值標準進行合格判定。通常低壓配電系統對總諧波畸變率及各次諧波電流含有率都設有允許上限，當實測值超出閾值時儀器會在告警日志中標記。工程師通過DataView軟件查看諧波頻譜與相量圖，對比標準限值即可判斷被測回路諧波是否超標，并依據諧波方向確定干擾源位于電源側還是負荷側，進而采取濾波或隔離措施。結合DataView導出的諧波頻譜與相量圖，工程師可據諧波方向把干擾源定位到具體支路，再對比限值決定加裝無源濾波或調整運行方式。這種從發現問題到治理落地的閉環，使電能質量治理不再是盲目投入，而是基于實測數據的精準干預，從而以更小代價獲得更明顯的電能質量改善。把治理前后兩次檢測的報告并列，可直觀展示諧波與不平衡度的下降幅度，為治理成效評估與后續運維策略調整提供堅實依據。

美國AEMC PowerPad Model 3945-B三相電能質量分析儀在電氣安全方面符合EN 61010-1標準，達到600伏CAT IV安裝類別，污染等級為二級，并取得了CE認證。這一安全等級意味著它可以直接在建筑物入口處的主配電母線等上游回路使用，能夠承受相應的瞬態過電壓。儀器采用雙重絕緣結構，配合適配的鉗形電流傳感器與電壓測試線，可在配電系統現場提供符合規范的絕緣防護，保障運維人員在帶電測量過程中的人身安全。600伏CAT IV的等級使該儀表可直接用于低壓主配電系統的進線測量，雙重絕緣結構進一步降低了通過測試線引入觸電危險的可能，是配電盤內帶電檢測時的重要安全保障。即便在母排附近作業，合規的絕緣設計也讓操作人員更從容，無需因擔心儀表自身耐壓不足而頻繁中斷測量流程。在母排附近作業時，合規的絕緣與防護設計讓操作人員不必因擔心儀表耐壓而頻繁中斷測量，從而保持檢測流程的連續與順暢。

美國AEMC PowerPad Model 3945-B三相電能質量分析儀適用于配電回路現場校驗、電能質量參數記錄與電能計量等日常工作。在工廠配電系統中，它可用于單臺設備投切引發的故障排查，以及監測變頻器類非線性負荷帶來的諧波問題。儀器還能追蹤諧波到底來自電源側還是負荷側，并持續監視三相不平衡與變壓器、逆變器中的諧波K因數。憑借600伏CAT IV的安全等級和輕量化機身，它非常適合配電盤、開關柜等受限空間內的便攜檢測與驗收調試作業。在變頻器驅動的電機回路中，整流與逆變環節會注入大量特征諧波，該儀器憑借諧波方向識別可區分這些諧波來自負荷側。明確方向后，幫助工程師把治理重點放在變頻柜的濾波與布線改進上，而不是盲目在電源側加裝設備，從而提高治理投入的針對性與性價比，縮短整改周期。把諧波方向與變頻柜運行工況對照，還能驗證濾波器改造是否真正起效，形成治理前后的量化對比，體現檢測工作的實際價值。

美國AEMC PowerPad Model 3945-B三相電能質量分析儀的電壓測量覆蓋單相真有效值15至480伏、相間15至960伏、直流15至680伏，電流依鉗型傳感器不同從零覆蓋至6500安。頻率測量范圍為40至69赫茲，精度達±0.01赫茲。功率測量在功率因數大于0.8時精度為±1%，功率因數與位移功率因數范圍-1.000至+1.000，精度±(1.5%+0.01)。諧波分析涵蓋1至50次，總諧波畸變率測量范圍0至999%，相位角覆蓋-179度至+180度，能夠在復雜負荷下保持穩定準確的測量結果。其電壓與電流測量涵蓋從數十伏到近千伏、從零到六千五百安的寬廣范圍，結合±0.01赫茲的頻率分辨率，使該儀表在配電站與大型工業回路中均能保持精細而穩定的測量表現。無論是小電流控制回路還是大電流動力干線，同一臺設備都能勝任，適用性很強，減少了為不同量程另配儀表的必要。寬廣的量程覆蓋還使其能跟隨被測回路從空載到滿負荷的全過程，捕捉負荷爬升過程中電能質量指標的變化軌跡，揭示潛在瓶頸。

美國AEMC PowerPad Model 3945-B三相電能質量分析儀操作直觀，接好電壓測試線與電流鉗后，儀器可自動識別鉗型傳感器并自動量程切換。用戶通過簡易菜單界面選擇監測任務，如諧波分析、電能記錄或瞬態捕獲，即可在四分之一VGA彩色液晶屏上實時查看波形與參數。測量過程中可隨時截屏保存關鍵信息，記錄的數據通過光隔離RS-232傳入DataView軟件進行回放與分析。該儀表還支持直接連接打印機即時輸出報告，便于現場快速形成巡檢結果。自動識別鉗型傳感器并自動量程切換，省去了人工選擇電流檔位的步驟，既縮短了準備時間，也避免了因量程不當造成的溢出或讀數不足。該功能讓初學者也能穩妥完成一次完整測量，降低操作門檻，同時減少因人為設置錯誤而產生的廢數據與重復測試，提高一次成功率。自動量程還降低了因人為設置錯誤而產生溢出或欠量程的概率，使一次測量的成功率明顯提高，特別適合任務密集的集中巡檢。
