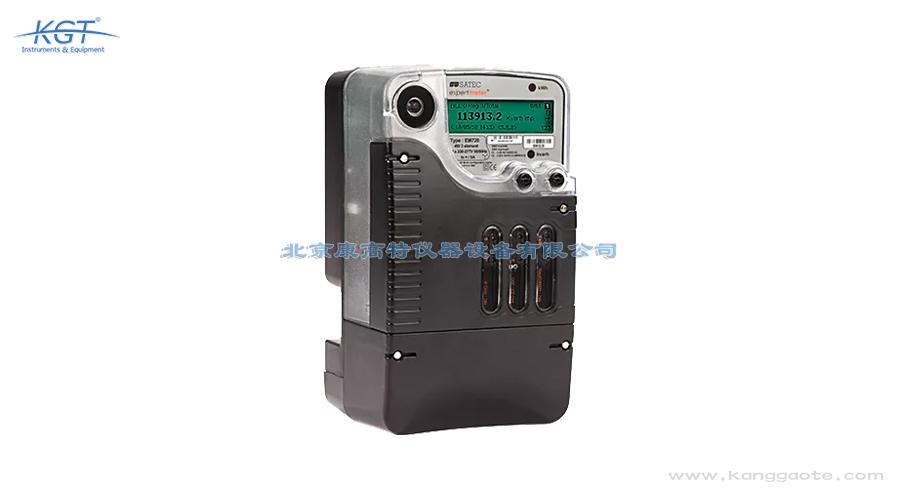

以色列SATEC EM720電能質量分析儀

品牌：以色列 SATEC
分類：電能質量分析
應用領域：
測試對象：
國際標準：
國家標準：
產品文檔：

聯系方式：010-68460051
Tel：13520131150

立即詢價

以色列SATEC EM720電能質量分析儀，符合 IEC 61000?4?30 A 級標準，具備 0.2S 級四象限電能計量，集成電能質量分析、暫態與故障錄波功能。支持多費率計費與防篡改保護，可捕捉短時暫態信號，搭載以太網、IEC61850 等通訊接口，適配中高壓電網、工商業關口計量、電能質量監測與糾紛排查場景。

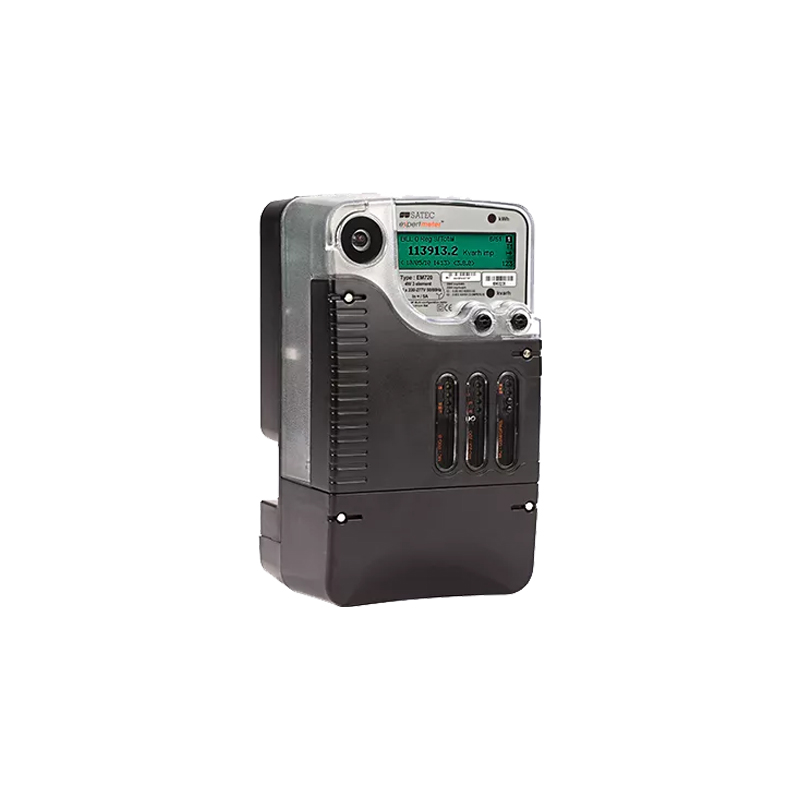

以色列SATEC EM720電能質量分析儀產品簡介

SATEC EM720 為一體化高性能關口計量儀表，符合 IEC 61000?4?30 A 級標準，具備 0.2S 級高精度四象限電能計量，集成電能質量分析、暫態與故障錄波功能。適配中高壓電網、工商業用戶，支持多類通信與熱插拔模塊，配套軟件實現數據監測告警，兼顧計費、電能質量糾紛排查。

產品特點
高精度計量：IEC62053?22 0.2S 級，支持分時多費率計費，帶防篡改保護
全能電能質量：A 類電能質量分析，可測諧波、閃變、電壓暫降暫升
暫態故障錄波：獨立硬件通道捕捉 20μs 短時暫態，故障錄波分析
豐富通信擴展：以太網、GPRS、IEC61850，熱插拔模塊，備用電池保障停電錄波

應用領域
公用事業：計量 / 計費、自動化與電能質量
- 新一代設備，打通電力自動化、計量計費、電能質量三大應用
- 適用于電網互聯節點（輸配電企業之間，或電網與大型工商業用戶的中高壓接口）的高性能電網儀表
- 作為電力公司部署在大型工商業用戶側的主關口計量表
- 依據嚴苛 **IEC 61000?4?30 A 級標準** 開展完整電能質量分析（具備多項超出標準要求的增強功能），面向自動化與計量技術人員：
- 在并網節點監測電能質量，輸出越限預警，支撐及時整改
- 管理包含電能質量承諾條款的復雜供用電合同
- 滿足政府電能質量監管法規要求
- 支持 **IEC 61850 通信協議**，可作為變電站自動化電能計量智能電子設備 (IED)
工商業能源用戶
- 高性能校驗關口表，用于子計量，以及處理與供電方的電能質量糾紛
- 獲取計量與電能質量數據，實現監測與管控

以色列SATEC EM720電能質量分析儀技術參數

測量參數規格
參數	滿量程 @輸入	精度（讀值 %）	精度（滿量程 %）	條件	量程	備注	測量范圍
電壓 V1?V3	230/400×PT 變比 @230V	0.05	±0.05	1%~140%	0?999000V
電壓 V4（計算）	230/400×PT 變比 @230V	—	±0.5	5%~140%
電壓 V1?V3	69/120×PT 變比	0.1	±0.05	1%~140%	0?999000V
電壓 V4（計算）	69/120×PT 變比	—	±0.5	5%~140%
線電流 I1?I4	CT 一次側電流	±0.06	±0.06	1%?200%In	0?100000A
故障電流 I1?I4	CT 一次側電流	±0.5	—	200%?1000%In	0?100000A
有功功率	3×V 滿量程 ×CT/1000	0.2	0.02		PF	≥0.5 *	?10000000~+10000000kW
無功功率	3×V 滿量程 ×CT/1000	0.3	0.04		PF	≥0.9 *	?10000000~+10000000kvar
視在功率	3×V 滿量程 ×CT/1000	0.2	0.02		PF	≥0.5 *	0?10000000kVA
功率因數	1		0.3		PF	≥0.5，I≥2%FSI	?0.999~+1.000
頻率?50Hz	50Hz	—	±0.02	40?65Hz	40.00?64.99Hz
頻率?60Hz	60Hz	—	±0.02	45?70Hz	45.00?69.99Hz
總諧波畸變 THD	999.9	1.5	0.1	THD≥1%，V(I)≥10%FSV(FSI)	0?999.9
總需求畸變 TDD %	100		1.5	TDD≥1%，I≥10%FSI	0?100
有功電能（輸入輸出）		IEC62053?22 0.2S 級			0?999999.99MWh
無功電能（輸入輸出）		0.5S 級（IEC62053?22?2003，0≤PF≤0.9）					0?999999.99Mvarh
視在電能		0.2S 級（IEC62053?22?2003）			0?999999.99MVAh
對稱分量?電壓	電壓滿量程	1		10?120%FS	同電壓量程
對稱分量?電流	電流滿量程	1		10?200%FS	同電流量程
對稱分量?故障電流區	電流滿量程	3		200?1000%FS
相角		1 度
環境條件 - 工作環境溫度：?40℃ ~ +70℃ - 濕熱耐受：IEC 68?2?3，+40℃，濕度小于 95% - 儲運溫度：?40℃ ~ +85℃ - 振動 IEC 62052?11（參考 IEC60068?2?6） - 頻率：10Hz?150Hz，轉折 60Hz - f<60Hz：恒定振幅 0.075mm - f>60Hz：恒定加速度 9.8m/s2(1g) - 沖擊 IEC 62052?11（參考 IEC60068?2?27）：半正弦脈沖，峰值加速度 30g (300m/s2) - 運輸附加振動沖擊：縱向 2.0g；垂直 1.2g；橫向 1.2g
