繼電保護裝置是電網安全穩定運行的核心防線，其二次回路接線的準確性、規范性，直接決定電網故障工況下保護動作的精準性與可靠性，是規避保護誤動、拒動風險的核心環節。從電力運維故障統計數據來看，電網全年繼電保護誤動、拒動異常事件中，超30%的故障根源為二次回路相位偏移、相序接錯、CT/PT極性接反等接線問題。此類接線隱患多發生于新變電站投運、老舊變電站二次設備改造、新能源并網調試階段，可通過化前期檢測提前排查整改。其中，相位伏安表作為電力二次運維、繼電保護調試的核心專用設備，可高效完成三相電路參數檢測、相序甄別、相位精準校驗，是保障二次回路接線合規、保護裝置可靠運行的關鍵工具。
一、行業背景與市場需求
在“雙碳”戰略持續落地、新型電力系統加速構建的背景下，國內新能源并網規模持續擴容，電網源網荷儲結構日趨復雜，電網運行方式更加靈活多變，大幅提升了繼電保護系統的運行與調試難度。隨著大容量風電、分布式光伏、儲能等新能源設備大規模并網，變電站二次回路數量、接線復雜度顯著提升，繼電保護調試、三相回路核驗的工作量與技術標準同步升級。
電網基建與改造升級工作持續推進，國內35kV及以上高壓變電站新建、擴容、改造項目逐年遞增，存量變電站二次回路老化整改、保護裝置迭代升級需求持續釋放，同時新能源并網配套調試、配網智能化改造等新增業務場景不斷拓展，進一步擴大了三相電路檢測、繼電保護相位校驗的市場需求。
傳統電力檢測模式依賴相序表、萬用表、指針式相位表等多臺設備組合作業，存在設備攜帶繁瑣、接線步驟繁瑣、檢測效率低下、人工讀數誤差大、檢測數據無留存、溯源難度大等諸多弊端，已無法適配當前高密度、高精度、高效率的電網調試運維需求。在此背景下，集成多參數同步測量、一體化檢測、數據可留存的智能數字化相位伏安表，已成為電力二次調試領域的剛需核心設備。
二、核心技術原理解析
相位伏安表是針對電力二次回路、繼電保護調試場景研發的專用檢測設備，核心依托高精度同步采樣技術與數字化運算算法開展工作。設備通過內置高精度電壓、電流采樣模塊，同步采集三相電路同頻率電壓、電流電信號，經高速數字信號處理器實時運算分析，可直接輸出各相電壓、電流幅值、相間相位、系統頻率、功率因數、有功功率、無功功率等核心電力參數，同時支持自動判別三相相序、計算三相電壓/電流不平衡度，一站式完成繼電保護調試核心檢測工作。
依據電力行業標準DL/T 1102-2018《電力系統相位表、相序表通用技術條件》，適配繼電保護精密調試場景的相位伏安表，核心檢測精度需滿足嚴格標準：相位測量*允許誤差不超過±0.3°，電壓、電流幅值測量*允許誤差不超過±0.15%，常規電流測量覆蓋0.1A~20A量程，可全面適配各級變電站二次回路、新能源并網點、軌道交通供電回路等主流檢測場景的精度與量程需求。該設備核心優勢為單次接線即可完成全部參數同步測量，徹底規避傳統多次反復接線引發的二次接線錯誤、回路短路隱患，同時杜絕人工讀數、人工計算帶來的人為偶然誤差，大幅提升調試精準度與安全性。
三、市場現狀與發展趨勢
隨著新型電力系統建設提速、電網運維智能化轉型推進，國內電力二次檢測設備市場持續穩健增長。作為繼電保護調試核心設備，相位伏安表市場滲透率持續提升，智能化、數字化迭代速度加快。行業數據顯示，國內相位伏安表市場年出貨量穩步增長，其中搭載智能識別、自動分析、數據云端存儲功能的數字化、智能化產品市場占比持續攀升，已成為市場主流替代傳統機械式、普通指針式設備。
當前電力行業用相位伏安表技術迭代呈現三大核心發展趨勢。其一為功能集成化，設備在基礎相位測量、相序檢測、幅值核驗功能基礎上，逐步拓展諧波檢測、暫態錄波、回路阻抗測試等拓展功能，一機多用替代多臺單一功能檢測設備，減少運維人員設備攜帶量，適配多場景檢測需求。其二為檢測智能化，設備內置電力二次回路標準接線邏輯、常見故障算法模型，可自動比對實測數據與標準參數，智能識別相序錯誤、極性接反、相位偏移等典型隱患，自動輸出調試整改建議，大幅降低對運維人員*經驗的依賴，降低新手作業門檻。其三為數據物聯化，主流智能設備搭載藍牙、無線傳輸模塊，檢測數據可實時上傳電網運維管理平臺、數字化臺賬系統，實現調試數據自動存儲、全程溯源、遠程查閱，契合電網數字化、智能化運維轉型需求。
四、主流檢測方法對比
在繼電保護調試、三相電路合規性檢測場景中，傳統組合式檢測方法與智能相位伏安表一體化檢測模式，在作業效率、檢測精度、場景適配性上存在顯著差異。
傳統檢測模式分為兩類，短板較為突出。一是單一相序表檢測，僅可簡單判別三相電路正序、逆序狀態，無法精準測量相間相位差、幅值偏差，完全無法滿足差動保護極性校驗、方向保護相位核驗、后備保護定值校核等高精度繼電保護調試核心需求，僅適用于基礎接線排查場景。二是萬用表搭配指針式相位表組合檢測，作業過程需要反復切換接線方式、人工逐點讀數、手動計算相位與功率參數，以常規10kV間隔二次回路完整調試為例，單次作業時長超2小時，且人工讀數、手動計算易產生誤差，相位測量誤差普遍可達2°~3°，極易引發接線隱患漏判、保護參數誤判問題，給電網投運后安全運行埋下隱患。
相較于傳統模式，智能數字化相位伏安表具備顯著優勢。設備支持一次性固定接線，即可同步完成電壓、電流、相位、相序、不平衡度等全參數檢測，同等10kV間隔二次回路完整調試作業時長可壓縮至20分鐘以內，作業效率提升6倍以上。設備檢測精度穩定可控，相位測量誤差嚴格控制在±0.3°以內，遠優于傳統檢測方式，同時支持檢測數據自動存儲、智能分析、異常預警，無需人工記錄核算，從源頭規避人為操作失誤，全面提升繼電保護調試工作的精準性與規范性。
五、典型應用場景與案例
相位伏安表廣泛應用于電力系統發電、輸電、變電、配電、用電全產業鏈環節，同時憑借高精度、高適配性，逐步拓展至新能源并網、軌道交通供電、工業自備電站等新興領域，是電力二次運維、繼電保護調試的標配設備。
某省級電網220kV新建變電站工程繼電保護調試階段，運維人員采用智能數字化相位伏安表開展主變差動保護系統調試，針對主變高低壓側6組CT二次回路開展全覆蓋相位與極性校驗。設備單次接線完成全部回路檢測，全程耗時15分鐘，智能識別并精準排查出2處CT二次回路極性接反的重大隱患，技術人員即時完成接線整改。后續變電站一次性送電成功，徹底規避了主變投運后差動保護誤動、設備跳閘停運的安全風險，保障了變電站順利投運。
某10MW分布式光伏電站并網驗收調試階段，技術人員使用智能相位伏安表開展并網點三相電路全面檢測，通過相位、相序參數比對，精準發現并網點A、C兩相接線順序顛倒。若隱患未及時整改，并網后將直接導致光伏逆變器燒毀、并網倒送電、線路保護誤動等安全事故。技術人員及時調整接線并完成二次核驗，參數全部達標，保障光伏電站安全、合規、順利并網。
某城市軌道交通牽引變電站調試項目中，運維人員依托相位伏安表對三相牽引供電回路電壓、電流幅值、相位參數進行精準檢測，核算得出系統三相不平衡度為2.1%。該數值符合GB/T 15543-2008《電能質量 三相電壓不平衡》*標準限值要求，有效驗證了牽引供電回路接線合規、運行參數穩定，為軌道交通牽引系統安全穩定運行提供了精準的數據支撐。
六、常見問題解答
1. 相位伏安表可以支持帶電作業嗎？
符合IEC 61010-1電氣測量設備安全標準的正規工業級相位伏安表，可在10kV及以下電壓等級的電力二次回路開展常態化帶電檢測作業。作業過程中，運維人員必須嚴格遵守《電力安全工作規程》相關規范，落實安全防護措施，保持標準安全作業距離，嚴禁超電壓等級、超工況違規作業。
2. 相序檢測與相位校驗在繼電保護調試中分別有什么作用？
相序檢測核心作用是判別三相電壓、電流的排列順序是否符合電網設計標準，杜絕因相序接反引發的電氣設備反轉、并網失敗、繼電保護誤啟動等問題，是電路接線合規性的基礎檢測項目。相位校驗核心作用是精準測量不同電壓、電流回路的相間相位差，重點校驗CT、電壓互感器PT的接線極性、相位匹配度是否達標，是差動保護、方向保護、距離保護等核心繼電保護裝置定值校核、功能調試的關鍵核心環節，直接決定保護裝置故障動作的準確性。
3. 三相電路檢測需要覆蓋哪些核心參數？
常規變電站、配網二次回路三相電路檢測，需全覆蓋各相電壓與電流幅值、相間相位差、三相相序、系統頻率、功率因數、三相電壓/電流不平衡度六大核心參數。針對光伏、風電等新能源并網場景，除基礎參數外，還需額外檢測電網諧波含量、電壓偏差、頻率偏差等電能質量參數，保障新能源并網后電網電能質量與運行穩定性。
4. 相位伏安表的校準周期是多久？
依據DL/T 1102-2018《電力系統相位表、相序表通用技術條件》及電力計量器具管理規范，用于變電站繼電保護精密調試、新能源并網驗收、電網故障排查等關鍵場景的相位伏安表，計量校準周期不超過1年；用于日常常規巡檢、一般性工況檢測的設備，校準周期不超過2年，確保設備檢測精度合規有效。
瑞典DVPower TRT250真三相變壓器匝數比測試儀
瑞典DVPOWER TWA500三相變壓器有載分接開關測試儀
TRT100真三相變壓器匝數比測試儀
瑞典DVPower TRT500真三相變壓器匝數比測試儀
英國HIGHTEST TURA-03三相變壓器匝數比測試儀
TRT30A三相變壓器變比測試儀
意大利ISA DRTS 34三相繼電器測試儀
瑞典DV POWER TRT33A 三相變壓器變比測試儀
TRT33B三相變壓器變比測試儀
TRT33C三相變壓器變比測試儀
美國Fluke 1773/1775/1777 系列三相電能質量分析儀
TRT400真三相變壓器匝數比測試儀

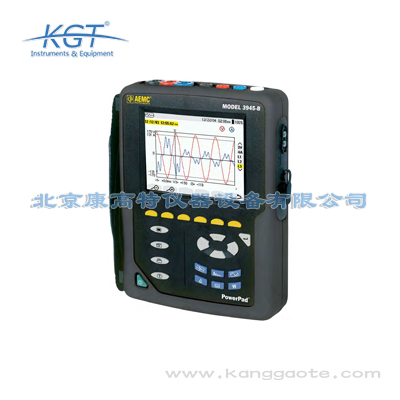

美國AMEC PowerPad Model 3945-B三相電能質量分析儀
