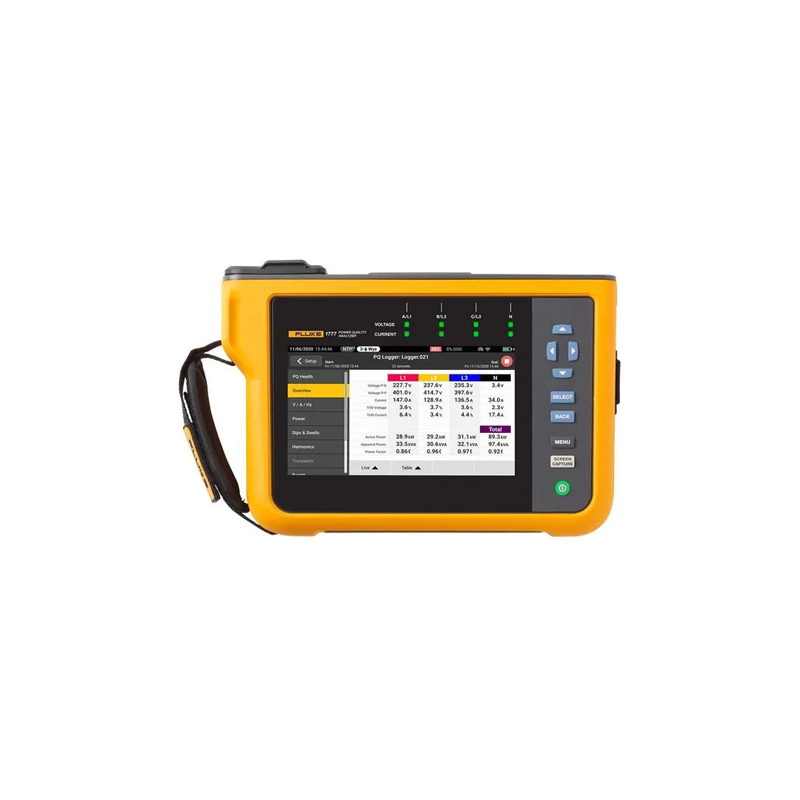

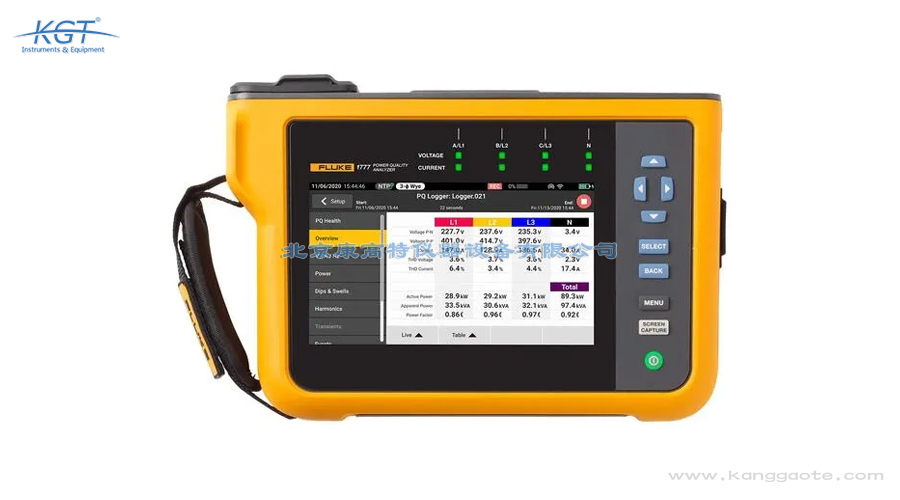

Fluke 1773、1775 與 1777 屬于福祿克 1770 系列三相電能質量分析儀，是面向電工與技術人員的高分辨率記錄與排查工具，用來完成耗能研究和基本到高級的電能質量記錄。 這一系列把電能質量?jī)x表的即時排查能力與獨立分析儀的記錄分析能力合二為一，現場可以用儀表功能直接查看實時屏顯數據，快速識別潛在問題，也可以切換到記錄分析模式做長周期研究。它的設計目標是讓電能質量記錄、故障排除和分析變得簡單，通過自動測量、直觀界面和引導式設置，減少人為配置出錯的可能。 儀器具備 CAT IV 600 V 與 CAT III 1000 V 的過電壓額定值，可在進戶線或下游使用，支持交流輸入與直流輸入，諧波分析帶寬最高可達 30 kHz，無論是傳統工業系統還是可再生能源與電動汽車相關的場合都能勝任。 儀器采用二十四位同步采樣，在五十或六十赫茲下的采樣頻率為每秒八萬次，電壓通道相對于保護地為四路輸入，能夠同時觀察三相與零線，為不平衡與零序問題的判斷提供完整數據。

使用 Fluke 1770 系列做一次現場記錄通常分為安裝、設置、記錄與回收四個步驟，整個過程由儀器引導完成，對人員經驗要求不高。 安裝時先把四路電壓輸入接到三相與零線，共五個連接器，再按被測電流選擇合適的柔性羅哥夫斯基線圈或夾鉗接入四路電流輸入，儀器會為相連的傳感器自動選擇量程；機身纖薄并帶有集成式手提帶，隨附的懸掛套件還能把它固定在機柜內。 設置階段依靠引導式流程確認拓?fù)洹?biāo)稱電壓與頻率，系統隨后自動捕獲五百多個參數。供電方面，集成式內部電源可以直接從被測電路取電，無需尋找插座或拉長延長線，內置電池還能提供約九十分鐘的續航，便于在斷電狀態下查看與下載數據。 記錄完成后可通過 U 盤、無線、蜂窩網絡、以太網或 USB 線纜把數據傳至計算機，也可以中途查看而不必等到記錄結束。 時間同步可選內部時鐘、網絡時間與衛星定位三種方式，其中衛星方式相對協調世界時的偏差小于一毫秒，適合需要把擾動與外部操作記錄逐條對應的場合。

會。Fluke 1770 系列的電流通道本身為四路輸入并能為相連傳感器自動選擇量程，但最終準確度仍取決于所選配件的規格以及實際電流落在量程中的位置。 柔性線圈方面，1500 A 與 3000 A 規格的典型準確度約為百分之一量級，6000 A 規格略低；夾鉗方面，40 A 規格準確度最高，400 A 規格次之，交直流兩用的 2000 A 夾鉗則適合直流側測量。使用時應盡量讓被測電流處于配件標稱量程的中上部，用小量程線圈測大電流會飽和，用超大量程測小電流則相對誤差明顯增大。 電壓通道的標稱電壓準確度可達百分之零點一，驟降與驟升為百分之零點二，但這些都建立在標稱電壓處于 100 V 到 690 V 范圍、輸入在 1000 V 有效值以內并且連接可靠的前提之上。 另外，輔助通道支持直流電壓等信號輸入，比例因數與顯示單位均可自定義，可用于接入溫度、壓力類傳感器。 現場還應注意羅哥夫斯基線圈的繞裝方式，線圈應均勻包覆導體且接頭扣緊，避免附近并聯導體產生的磁場串入，否則即使配件本身精度很高也會引入可觀誤差。

Fluke 1770 系列的自動測量捕獲是一套默認即生效的采集策略：開機完成引導式設置后，系統會按標準方法自動捕獲五百多個電能質量參數，用戶不必逐項勾選就能保證每次都采集到正確的數據。 這種做法的價值在于消除了配置差異帶來的數據不可比問題，不同人員在同一測點上得到的數據結構完全一致，便于與歷史記錄對照。若需要針對特定問題深入研究，用戶仍可以靈活選擇和調整參數，比如把重點放在某幾次諧波、某一相的閃變或者某個閾值附近的事件。 配合測量連接自動更正功能，即使接線時相序或方向出現偏差，儀器也能在軟件層面予以修正，避免因返工而重復上門。這一組合讓使用者在開始時即便不確定要查找什么，也可以放心地先把數據完整記錄下來。 數據存儲方面，1773 與 1775 配備八千兆內存并可用存儲卡擴充，1777 則直接內置三十二千兆存儲卡，典型情況下可容納十個為期八周、間隔一分鐘并附帶一百個事件的記錄會話。

下載數據后，隨附的 Energy Analyze Plus 軟件包會直接把電壓測量值與電流諧波統計數據同 EN 50160 或 IEEE 519 等標準進行比對，并明確給出是否超出合規性限值的結論，無需人工查表換算。 這一功能的意義在于預測性維護：電流諧波往往先于電壓畸變出現，先在電流側觀察到異常，就能在電壓質量明顯惡化之前采取措施，避免意外停機或不合規情況，延長系統正常運行時間。 分析時可按分組諧波、子組諧波或單次諧波單元查看，諧波次數覆蓋到五十次，間諧波同樣覆蓋到五十次，更高頻段還有兩千赫到九千赫以及九千赫到三萬赫的超諧波結果。 結合趨勢圖觀察諧波隨負載投切的變化，就能把超標源頭定位到具體設備，再有針對性地加裝濾波或調整運行方式。 若發現某次諧波長期偏高，還應結合電壓與電流相位角以及功率方向綜合判斷諧波的流向，區分諧波來自上級電網還是本級負荷，從而確定治理責任的邊界。

Fluke 1770 系列適用于從傳統工業配電到新能源發電與電動汽車充電設施的廣泛場景，因?yàn)樗瑫r(shí)覆蓋交流輸入、直流輸入以及高達 30 kHz 的諧波范圍。 在工業企業中，它常用于電能分析和負載測試，判斷變壓器與線路容量是否匹配，以及非線性負荷產生的諧波是否超標；在公共電網側，可用于長期記錄并評估供電品質是否滿足限值要求。對于頻繁出現卻又難以解釋的斷路器跳閘，以及懷疑由瞬變引起的設備損壞，帶瞬變捕獲功能的機型能夠提供關鍵波形證據。 隨著基于逆變器的負載和發電設備大量增加，電流諧波問題日益突出，該系列支持多種拓?fù)洌▎蜗唷⒎窒唷⑷切巍⑿切我约岸切蔚冉泳€方式，并可直接測量直流側，因而也適合光伏、儲能與充電設施的檢測。 在可再生能源場站中，逆變器產生的高次諧波與直流分量往往同時存在，該系列的直流輸入能力與超諧波測量范圍正好對應這類新出現的檢測需求。

高速電壓瞬變每天都會對原本運行良好的系統造成損害，從絕緣逐步劣化到整臺設備突發故障都可能與之相關，因此能否把瞬變真實記錄下來，直接決定故障原因能否查清。 Fluke 1775 與 1777 采用專門的瞬變捕獲電路，測量范圍為正負八千伏，帶寬覆蓋直流到一兆赫，觸發電平可調并可在高于一點五千赫的高頻分量上觸發，從而把脈沖型與振蕩型瞬變分別識別出來。1775 提供一兆次每秒的采樣，1777 額外提供二十兆次每秒的檔位，能夠保留極窄脈沖的上升沿與振蕩細節。 拿到這些波形后，結合發生時刻與所在相別，就能判斷擾動來自外部雷擊、電容器投切還是鄰近大設備啟停，進而采取加裝吸收裝置或調整操作順序等針對性措施，而不是盲目更換設備。 需要注意，瞬變記錄占用的存儲空間遠大于穩態趨勢，因此在使用二十兆檔位時應縮短觸發窗口或及時導出數據，避免因?yàn)槿萘亢谋M而錯過后續的關鍵事件。

三個型號在基本電能質量功能上高度一致，都能做電能分析、負載測試與諧波分析，主要差別集中在瞬變捕獲能力與存儲介質上，選型時可按被測對象的擾動類型來決定。 1773 面向常規記錄需求，適合以穩態參量、諧波和能耗為主的普查工作。1775 增加了高速電壓瞬變捕獲能力，采樣速率為一兆次每秒，可記錄兩萬五千個點的波形，適合排查令人困擾的斷路器跳閘以及由瞬變引起的設備故障。 1777 在此基礎上進一步提供二十兆次每秒的采樣檔位，能夠捕捉轉瞬即逝的瞬變并保留細節，同時內置三十二千兆存儲卡，適合公共電網電能質量分析和對擾動細節要求極高的研究任務。 如果現場以變頻、逆變類負載為主，或者故障現象難以復現，直接選擇帶有二十兆采樣檔位的機型，可以顯著提高一次測試就拿到有效證據的概率。 三個機型的機身、接口與軟件完全相同，因此團隊內部可以統一培訓與統一報告模板，后期根據任務需要擴充機型時不會產生額外的學習成本。

Fluke 1770 系列按 IEC 61000-4-30 A 類第 3 版的要求設計，并兼顧該標準未來的修訂方向，同時滿足 EN 50160 與 IEEE 519 的相關要求，因此測量結果具有仲裁級別的可信度。 在具體方法上，諧波測量遵循 IEC 61000-4-7 的第一類方法，可按分組諧波、子組諧波或單次諧波單元處理，并支持 IEEE 519 的短時與超短時諧波口徑；閃變遵循 IEC 61000-4-15 的 F1 類；功率相關量參照 IEEE 1459，適用于畸變和不平衡系統。儀器本身還符合 IEC 62586 對 A 類電能質量?jī)x表的要求。 合規性評價方面，配套軟件可一鍵生成符合 EN 50160、IEEE 519、GOST 33073、IEC 61000-2-2 等標準的報告，也能把數據導出為通用格式，方便在第三方工具中繼續分析。 儀器還內置了 GPS 模塊并配有天線接口，配合可選的雙絕緣天線延長線可在室內增強信號，用于多機數據的時間同步，這也是滿足 A 類儀表對時間準確度要求的必要條件之一。 在電能質量合規性方面，軟件還可按 EN 50160、GOST、NEQUAL、NE

Fluke 1770 系列標配 Energy Analyze Plus 軟件包，開箱即用，不需要大量培訓即可完成下載、分析、跟蹤和報告的全過程，這也是它區別于使用通用多用途軟件的地方。 把數據導入后，軟件會按統一視圖展示電壓、電流、功率、諧波與事件，支持把當前結果與歷史數據快速比較，并按行業標準建立基準，即使采集仍在進行也能隨時查看趨勢。報告環節提供一鍵生成工具，可輸出符合 EN 50160、IEEE 519、GOST 33073、IEC 61000-2-2 等標準的規范化文本，也可把原始數據導出為通用交換格式或表格文件供第三方軟件使用。 此外，軟件允許用戶挑選任意已記錄參數，為關聯性分析創建高度自定義的視圖，例如把某條饋線的電流諧波與溫升輔助通道放在同一時間軸上觀察。 對于需要長期對比的設施，軟件還能把多次記錄疊加成趨勢基準，幫助判斷治理措施實施前后的差異，使檢測結論不只停留在單次是否合格的層面。
