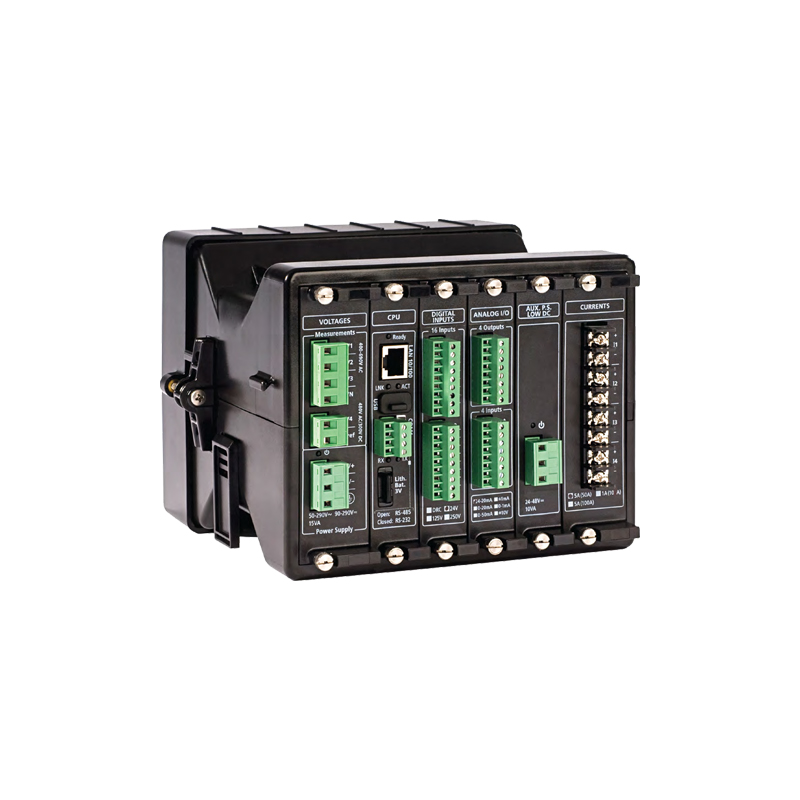

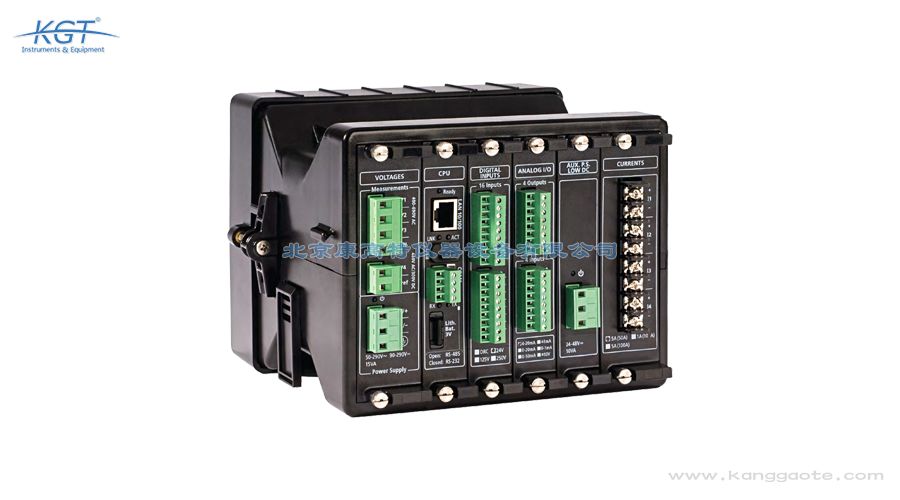

以色列SATEC PM180電能質量分析儀

品牌：以色列 SATEC
分類：電能質量分析
應用領域：電網，電廠，其他，
測試對象：
國際標準：
國家標準：
產品文檔：

聯系方式：010-68460051
Tel：13520131150

立即詢價

以色列 SATEC PM180電能質量分析儀，模塊化設計支持板卡熱插拔，單臺可替代多類裝置。計量精度 0.2/0.2S 級，滿足 IEC/ANSI 標準，集成 PMU、故障錄波、故障測距功能，監測暫降暫升、諧波與閃變。

以色列SATEC PM180電能質量分析儀產品簡介

PM180 是一款高性能 A 級電能質量分析儀，可同時運行多項應用功能。
獨特的模塊化設計帶來豐富靈活的功能，支持各類擴展板卡熱插拔。
一臺設備可替代多臺獨立裝置，節約成本、節省安裝空間，降低系統復雜度。

產品特點
計量精度達 0.2/0.2S 級，符合 IEC/ANSI 標準，可作貿易校驗表
A級電能質量分析，支持暫降暫升、諧波、閃變等全量監測
集成 PMU、故障錄波、故障測距、間隔控制多種功能
模塊化熱插拔擴展，I/O、光纖、第二網口等可選
多協議支持：IEC61850、104、DNP3、Modbus，支持 IRIG?B 對時

應用場景
- A 級（第 3 版）電能質量分析儀
- 數字化變電站，支持 IEC 61850
- 故障錄波器（* 40 倍額定輸入）
- 相量測量單元，符合 IEEE C37.118.1 標準，支持 P 類與 M 類
- 擾動方向判別
- 間隔控制器（BCU）
- 事件順序記錄（SOE）
- 0.2S 級貿易結算級校驗電表

以色列SATEC PM180電能質量分析儀技術參數

輸入額定值
電壓輸入（帶輔助電源版本）
項目	參數
安裝類別	III 類
額定電壓（相?地 / 線?線）	57/100V AC；277/480V AC；400/690V AC
工作范圍	直接接入或 PT 接入最高 828V AC
過壓耐受	1000V AC 長期；2500V AC 1 秒
電氣隔離	4kV AC 1 分鐘；沖擊耐壓 6kV
輸入阻抗	1MΩ
接線線徑	最大 10AWG（6mm2）
端子間距	7.5?mm
電流輸入（CT 二次標準接入）
項目	1A 輸入	5A 輸入
保證精度 IEC 62053?22	最高 2×In，0.2S 級	最高 4×In，0.2 級
連續過載能力	最高 10×In	最高 10×In
開合式 HACS 傳感器接入
連續過載	最高 20×In	最高 20×In
負荷	＜0.02VA@1A	＜0.15VA@5A
備注：設備最多可加裝 3 塊擴展模塊 HACS 傳感器：40mA 輸入，適配 SATEC HACS 傳感器（100?3000A）柔性羅氏線圈：3V AC 輸入，適配第三方柔性線圈
電源
主電源
項目	參數
絕緣耐壓	4kV AC 1 分鐘
通用 AC/DC 電源（標配）	L/+、N/?、接地
額定輸入	50?290V 交流 (50/60Hz)；90?290V 直流；最大功耗 10W；負荷＜20VA
接線線徑	最大 12AWG (2.5mm2)
端子間距	7.5mm，3 引腳
輔助電源模塊
項目	參數
絕緣耐壓	4kV AC 1 分鐘
交直流版本	L/+、N/?、接地；輸入 50?290V AC，40?290V DC
低壓直流版本 (12/24V)	+、?、接地；輸入 9.6?35V DC；最大功耗 20W，負荷＜40VA
接線線徑	最大 12AWG (2.5mm2)
端子間距	7.5mm，3 引腳
IRIG?B 時間同步（CPU 板載）光隔離 IRIG?B，用于 GPS 對時 - 推薦電纜：51Ω 低損耗 RG58A/U（Belden8219 或同等） - 推薦 GPS 授時源：Masterclock GPS?200A
整機通用特性
時鐘對時 25℃月漂移最大 5s；IRIG?B 時間分辨率 1ms
機械結構 - 安裝方式：DIN 導軌、面板嵌入式、19 英寸機架；符合 EN50022 - 外形尺寸（寬 × 高 × 深）：220?×?152?×?210?mm - 重量：2.5?kg
環境條件
項目	參數
工作溫度	?25℃ ～ +60℃
儲存溫度	?30℃ ～ +85℃
