該設備的局部放電定位采用時域反射法（TDR）原理，具體實現流程為：首先輸入被測電纜的長度、波阻抗、波速等基礎參數，設備在加壓過程中向電纜注入標準脈沖信號，當電纜存在絕緣缺陷時，缺陷處產生的局部放電脈沖會沿電纜向兩端傳輸，設備同步采集入射脈沖與回波脈沖信號，通過計算兩個脈沖的時間差，結合預設的電纜波速參數自動計算缺陷的具體位置。設備定位誤差≤±1%，可支持最長30km長度的中壓電纜缺陷定位，無需在電纜另一端加裝額外傳感器，單次定位耗時不超過10min，可大幅提升現場隱患排查效率，減少停電檢修的開挖范圍，降低運維成本。

戶外現場使用需重點關注三類技術要點：一是環境適配要求，需確認現場環境溫度在-10℃到40℃之間，相對濕度≤80%，無明顯導電性粉塵、腐蝕性氣體，禁止在雨雪、雷電天氣下開展戶外作業，如遇濕度較高場景需對電纜終端做防潮處理；二是接線安全要求，測試前確認設備接地端可靠接入現場接地網，接地電阻≤4Ω，測試線絕緣層無破損，測試區域設置半徑不小于5米的安全防護圍欄，懸掛高壓警示標識；三是測試過程管控，加壓前確認所有人員已退出測試區域，升壓過程中實時監測設備運行狀態，如出現異常放電、電壓突變需立即停止試驗，測試完成后等待設備自動完成殘余電荷放電（放電時長不低于1分鐘）后再拆除接線，避免殘余電壓傷人。

首先要確認作業環境符合設備運行要求，環境溫度需處于-10℃到40℃區間，相對濕度≤80%，無雨雪、冰雹等惡劣天氣，同時周邊無強度超過10kV/m的強電磁干擾源，避免影響局放測試精度。作業階段需嚴格遵守高壓試驗安規要求，高壓輸出端與接地端、周邊非被測導體的安全距離需滿足35kV電壓等級≥1m的要求，測試區域周邊設置硬質圍欄和警示標識，安排專人值守嚴禁無關人員進入。測試前必須確認被測設備完全斷電、充分放電，測試完成后需等待設備自動放電完成，再掛接臨時接地線靜置3分鐘以上才可開展拆線操作，嚴禁在未完成放電的情況下觸碰被測端，避免殘余電壓傷人。

該設備相比常規單一功能超低頻耐壓設備有三類核心優勢：一是功能集成度更高，集成耐壓、介損、局部放電三類檢測功能，無需更換測試模塊即可完成全維度絕緣診斷，檢測效率提升60%以上；二是抗干擾能力更強，內置多階數字濾波算法，可屏蔽現場變頻器、移動通信信號的干擾，在城市核心區、工業廠區等復雜電磁環境下仍可穩定識別1pC的局部放電信號；三是診斷智能化水平更高，內置絕緣缺陷圖譜庫，可自動匹配放電特征判斷缺陷類型（如氣隙缺陷、水樹缺陷等），同時給出缺陷風險等級，無需檢測人員手動分析數據。設備輸出電壓精度≤±2%，滿足高等級電力工程的檢測精度要求。

該設備核心測量參數達到行業領先水平，可適配三類高要求檢測場景：一是新能源并網工程驗收場景，設備輸出電壓精度≤±2%，介損測量誤差≤±0.5%，可準確識別光伏、風電并網電纜的絕緣瑕疵，滿足并網安全核驗要求；二是核心區域配網隱患排查場景，局部放電檢測下限可達1pC，可提前發現早期微小絕緣缺陷，適配黨政機關、交通樞紐、數據中心等重要負荷供電線路的檢測需求；三是重點工業供電系統檢測場景，定位誤差≤±1%，可精準定位電纜缺陷位置，減少停電排查時間，適配核電、化工等對供電可靠性要求極高的行業。所有精度指標均通過國家權威檢測機構校準，符合G端重點工程的檢測準入要求。

這款設備完全符合國內電網新建工程中壓電纜交接試驗的全部合規性要求，測試方法契合GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》中關于超低頻耐壓試驗、介損檢測、局部放電檢測的相關條款，測試數據可溯源，輸出報告包含耐壓時長、耐壓值、介損變化曲線、局放分布圖譜、缺陷判定結論等全部要求的核心指標，無需額外調整即可直接作為工程驗收的合規性佐證材料。目前該設備已在國內多個省級電網公司、市政電力工程、軌道交通供電工程的交接驗收中投入使用，測試結果的權威性得到行業廣泛認可，可支撐G端單位的工程驗收、質量監管等工作需求。

開展測試前需確保操作人員持有高壓試驗資質，首先對被測電纜進行斷電、驗電、掛接臨時接地線，拆除電纜兩端連接的其他電力設備，在測試區域周邊布置安全圍欄并懸掛警示標識。接線階段依次連接設備高壓輸出端與被測電纜相導體、采樣單元與電纜屏蔽層、設備接地端與現場接地網，確認接線無誤后移除被測端臨時接地線。測試階段首先做空載校驗確認設備無異常，再按照被測設備電壓等級設置測試電壓、頻率、時長參數，逐步升壓至目標值后進入穩壓測試階段，同步采集介損、局放數據。測試完成后設備自動降壓，確認放電完成后掛接臨時接地線再拆線，全程符合國家電網安規的操作要求。

針對長度3km以內的35kV交聯聚乙烯電纜，按照國內行業標準的測試要求，采用0.1Hz頻率、3U0測試電壓開展試驗的情況下，核心測試階段耐壓時長為15分鐘，同步完成介損連續監測和局放全時段采集，加上前期接線、安全措施布置、后期放電拆線的總作業時長不超過1小時。如果采用傳統測試方案，分別開展耐壓、介損、局放三項測試，需要至少3次拆接線，總作業時長超過2.5小時，相比之下這款設備的測試效率提升60%以上，非常適合B端運維企業開展大規模配網電纜普查、季度/年度預防性試驗的批量作業需求，也可支撐G端單位開展突發故障后的快速檢測排查工作。

普通VLF耐壓儀僅能開展單一的耐壓測試，僅能識別貫穿性絕緣缺陷，存在較高的漏判、誤判風險，而這款設備集成了VLF耐壓、介損檢測、局部放電檢測三大功能，一次接線即可完成三項測試，無需重復拆接線，測試效率提升60%以上。設備內置自適應抗干擾算法，可有效過濾現場手機信號、變電站開關操作等電磁干擾，局放數據準確率可達95%以上；同時支持局放缺陷自動定位，針對電纜類設備的定位精度可達電纜總長度的±1%，可直接輸出缺陷位置、缺陷類型的分析報告，不僅可判斷絕緣是否擊穿，還可識別潛伏性絕緣隱患，幫助用戶提前制定運維策略，大幅降低運維成本。

該設備采用超低頻（VLF）耐壓+介損（TD）檢測+局部放電（PD）診斷一體化技術路線，核心原理為：通過功率模塊輸出0.1Hz低頻正弦波高壓，相比工頻高壓設備體積縮小70%以上，適配現場移動檢測需求；加壓過程中通過高精度電流采樣單元采集被測設備的泄露電流相位差，計算得到介損值，反映絕緣整體老化程度；同步耦合采集局部放電產生的脈沖電流信號，通過濾波算法剔除現場電磁干擾，識別放電信號的幅值、頻次特征，判斷絕緣缺陷類型。設備PD檢測靈敏度可達1pC，介損測量誤差≤±0.5%，可同時完成耐壓考核與缺陷診斷，避免單一耐壓試驗漏判隱性絕緣缺陷。

該設備完全符合全球主流電力檢測標準與國內行業規范要求：國際標準層面，符合IEC 60060-3《高壓試驗技術 第3部分：現場試驗的定義和要求》中超低頻高壓試驗的相關要求，同時滿足IEC 60270《高壓試驗技術 局部放電測量》的精度要求；國內行業標準層面，符合DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》、DL/T 1576《6kV~35kV電纜線路局部放電測量導則》的技術要求，同時適配國家電網、南方電網發布的10kV~35kV配網設備運維檢修規范，可直接用于政府監管部門的工程質量核驗、國有電力單位的運維數據上報等場景，檢測結果具備行業公信力。

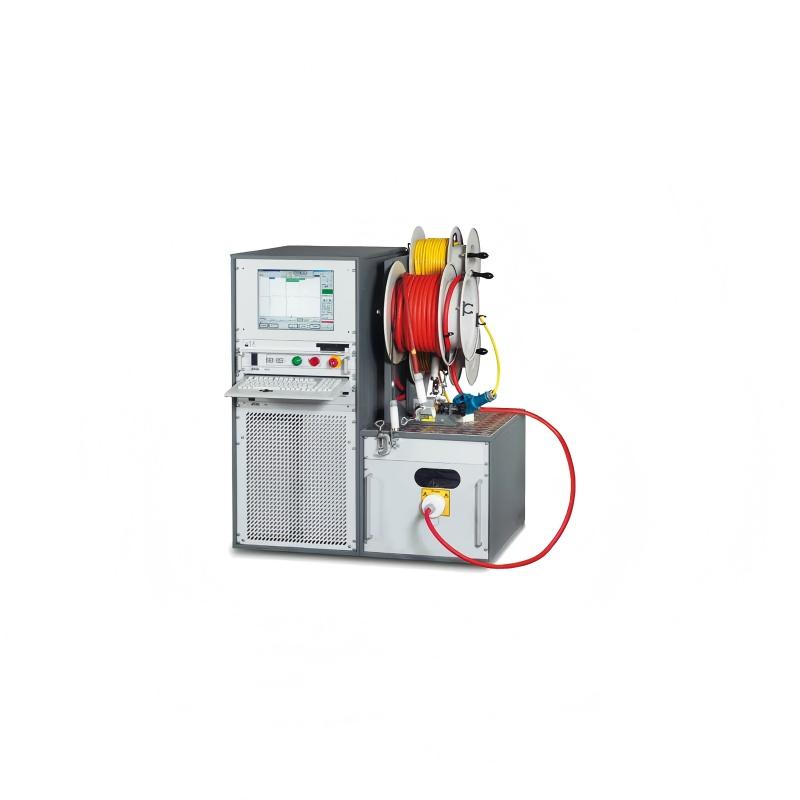

這款設備是針對中壓電力設備絕緣診斷研發的專業檢測儀器，核心輸出參數為0-80kV峰值VLF正弦波，支持0.01Hz、0.05Hz、0.1Hz三檔頻率可調，適配10kV、35kV電壓等級的交聯聚乙烯電纜、環網柜、開關柜、配電變壓器等設備的檢測需求。具體應用場景包括電網公司配網運維預防性試驗、市政電力新建工程交接驗收、軌道交通供電系統定期巡檢、工礦企業自備電力設備狀態排查、電力檢測機構第三方絕緣性能鑒定等，測試過程符合GB/T 3048.14、IEC 60270等國內外行業標準，可全面覆蓋B端電力運維企業、G端電網及市政單位的中壓電力設備檢測需求，有效識別潛伏性絕緣缺陷，降低非計劃停電風險。
