該設備的測試數據準確性滿足電力行業檢測的相關要求，可作為絕緣狀態判定的有效依據。設備內置高精度霍爾電壓、電流采樣模塊，電壓測量誤差≤±1%，泄漏電流測量分辨率可達1μA，測量誤差≤±2%，采樣頻率為10kHz，可完整捕捉測試過程中的電流突變、閃絡等異常數據。設備輸出正弦波畸變率≤3%，電壓穩定性優于0.5%，完全符合DL/T 849.4、IEEE 400.2等標準對測試設備的精度要求。測試過程中設備會自動記錄測試電壓、泄漏電流、測試時長、環境溫濕度等全量參數，數據存儲后不可篡改，測試報告的內容和格式符合電力行業試驗報告的規范要求，測試結果可作為各級電力監管部門、電網企業、第三方檢測機構判定電力設備絕緣性能是否合格的有效技術依據。

該設備的核心工作原理為超低頻絕緣耐壓等效考核技術，首先將輸入的工頻交流電源經過整流、濾波、高頻逆變、升壓整流后，再通過變頻控制模塊輸出0.1Hz、0.05Hz、0.02Hz等可選檔位的超低頻正弦波高壓，施加到被測電力設備的絕緣部位。根據絕緣介質的損耗特性，0.1Hz超低頻條件下的耐壓考核效果與50Hz工頻耐壓完全等效，同時超低頻下絕緣介質的極化損耗僅為工頻條件下的1/500，測試過程不會對完好絕緣造成累積損傷。設備輸出峰值電壓最高可達90kV，帶載能力滿足常規35kV及以下電力設備的測試要求，可精準模擬電力設備運行過程中的絕緣受力場景，有效發現內部隱性絕緣缺陷。

這款設備的試驗數據準確性通過多重技術設計實現保障，首先測量模塊采用高精度分壓器與電流傳感器，電壓測量精度優于±2%，電流測量精度優于±5%，測量模塊經過出廠校準后可長期保持精度穩定性，無需頻繁校準；其次設備內置智能干擾抑制算法，可有效屏蔽現場復雜電磁環境對測量數據的干擾，針對戶外變電站、高壓線路周邊的強電磁干擾場景，測量數據的波動幅度可控制在1%以內；第三是設備的輸出電壓穩定性優于±1%，升壓過程采用勻速線性升壓控制，避免升壓速度過快導致的過電壓沖擊或試驗數據偏差；第四是內置數據校驗功能，每一組試驗數據都會同步記錄試驗時間、環境溫度、環境濕度、輸出頻率、電壓波形等參數，可對試驗數據的有效性進行自動核驗，避免無效試驗數據被記錄，所有試驗數據不可篡改，確保數據的真實性與合規性。

該設備屬于中壓等級超低頻耐壓測試專用設備，核心適配35kV及以下電壓等級的各類電力設備絕緣耐壓測試，主要應用場景包括：一是電力輸配電系統的10kV、35kV交聯聚乙烯電力電纜的交接試驗、預防性試驗，支持最長5km長度的35kV交聯電纜的帶載測試需求；二是火力、水力、風力發電機組的定子繞組絕緣耐壓測試；三是各類變電站、開閉所、箱式變電站內的高壓開關柜絕緣部件、電壓電流互感器、電力電容器的絕緣耐壓考核；四是工業企業、軌道交通、數據中心等用戶側的高壓供電回路絕緣性能驗收測試。設備采用一體化集成設計，具備良好的防潮、抗震性能，適配戶外、地下管廊、高原等多種復雜作業環境的測試需求。

該設備完全符合IEEE 400.2《超低頻耐壓試驗規范》、GB/T 3048.14《電線電纜電性能試驗方法 第14部分：電壓試驗》、Q/GDW 11871《配網設備狀態檢修試驗規程》等國內外核心行業標準要求。設備輸出電壓峰值最高可達90kV，支持0.1Hz、0.05Hz、0.02Hz三檔可選測試頻率，波形失真度≤3%，電壓測量精度±2%，所有參數均滿足標準中對35kV及以下電壓等級電力設備耐壓試驗的技術要求，可直接用于電力設備的交接試驗、預防性試驗、絕緣狀態評估等場景，測試結果具備行業認可度，可直接作為試驗報告的有效數據依據。

現場使用需按照標準流程操作，首先完成試驗前準備：核實被試設備的電壓等級、絕緣狀況，清理試驗現場的無關人員，在試驗區域周邊設置安全警示標識；其次完成設備接線：將設備的接地端可靠接入現場接地網，高壓輸出端通過專用高壓試驗線連接至被試品的高壓端，被試品的低壓端、外殼可靠接地，確認接線無誤后接通設備電源；進入?yún)?shù)設置界面，根據被試品類型、對應行業標準選擇合適的輸出頻率、試驗電壓、耐壓時長，設置完成后啟動升壓程序，設備將自動勻速升壓至設定電壓并開始計時；耐壓時間結束后設備自動降壓至零，試驗完成后先斷開高壓接線，再對被試品進行充分放電，最后導出試驗數據生成試驗報告，整個操作過程需由持有高壓試驗作業資質的人員完成。

這款設備額定輸出電壓峰值最高90kV，輸出頻率覆蓋0.01Hz、0.02Hz、0.05Hz、0.1Hz四個檔位，負載電容適配范圍對應不同頻率最高可達11μF/0.01Hz、5.5μF/0.02Hz、2.2μF/0.05Hz、1.1μF/0.1Hz，電壓測量精度優于±2%，電流測量精度優于±5%，具備余弦方波、正弦波兩種輸出模式，整機重量38kg，支持交直流兩種供電方式，工作溫度范圍-20℃~50℃，防護等級IP54，可滿足高濕度、高揚塵等復雜戶外現場的使用需求，內置數據存儲模塊最大可存儲1000組完整試驗報告，支持現場打印和U盤導出功能。相較同等級設備體積縮小30%，無需大型起重設備即可完成現場轉運，參數校準溯源可匹配國家級電力計量實驗室的校準規范，確保試驗數據的合規性。

該設備完全符合國內外多項電力檢測現行標準，國內標準包括GB/T 3048.14《電線電纜電性能試驗方法 第14部分：超低頻耐壓試驗》、DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》、GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》中相關耐壓測試要求，國際標準符合IEEE 400.2《超低頻耐壓試驗導則》的相關技術要求。設備輸出波形正弦畸變率≤3%，電壓控制誤差≤±2%，測試數據采樣精度滿足標準規定的誤差閾值要求，所有技術指標均滿足上述標準的規定要求，測試過程可自動留存全量測試參數且不可篡改，測試結果可直接作為各行業電力設備絕緣性能合格判定的合規依據，適配電網、新能源、軌道交通、工業制造等多領域的檢測合規性要求。

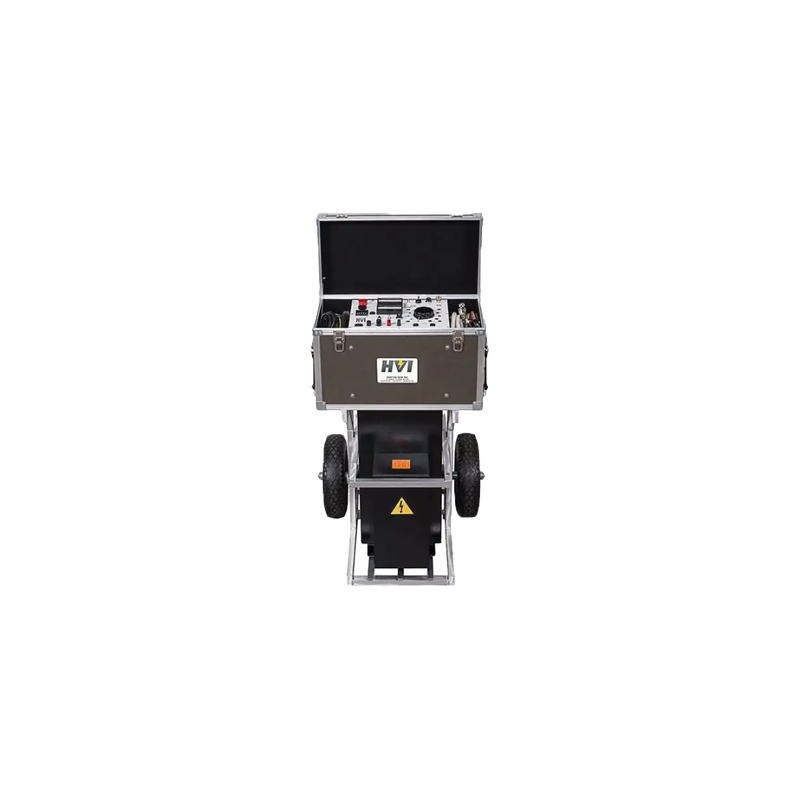

VLF-90CMF所采用的超低頻耐壓試驗相比傳統工頻耐壓試驗具備多重優勢，第一是設備便攜性大幅提升，同90kV耐壓等級下，工頻耐壓設備重量通常超過200kg，需搭配起重設備轉運，而這款設備僅重38kg，2名作業人員即可完成搬運，適配復雜戶外現場作業；第二是試驗電源容量需求極低，針對1μF容性負載的試驗，工頻耐壓設備需電源容量超過300kVA，而這款超低頻設備僅需2kVA即可滿足，普通民用插座即可供電，無需現場配置專用試驗電源；第三是試驗等效性好，0.1Hz超低頻耐壓試驗對交聯聚乙烯電纜、繞組類設備的絕緣缺陷檢出率與工頻耐壓一致，且不會對完好絕緣造成累積性損傷；第四是適用場景更廣泛，可針對電纜、GIS、發電機等多種設備完成試驗，無需搭配不同的工頻諧振裝置。

這款設備可覆蓋多類輸配電及用電設備的絕緣耐壓試驗需求，第一類是電纜類設備：10kV、35kV電壓等級的交聯聚乙烯電力電纜、橡套電纜的交接試驗、預防性試驗，最長可支持長度達5km的35kV電纜耐壓試驗；第二類是開關類設備：35kV及以下電壓等級的GIS組合電器、高壓開關柜、柱上負荷開關、環網柜的絕緣耐壓檢測；第三類是繞組類設備：額定電壓10kV及以下的中小型同步發電機、異步電動機的定子繞組絕緣耐壓試驗，35kV及以下電壓等級的油浸式變壓器、干式變壓器的絕緣驗證；第四類是其他設備：35kV及以下電壓等級的避雷器、絕緣子、絕緣套管等絕緣部件的耐壓性能測試，同時可適配新能源場站的箱變、匯流箱、集電線路的絕緣檢測，城市軌道交通的牽引供電系統設備的耐壓試驗需求。

該設備核心技術參數如下：最大輸出峰值電壓90kV，支持0.1Hz、0.05Hz、0.02Hz三檔可調測試頻率；對應不同頻率的最大帶載能力分別為0.1Hz下1μF、0.05Hz下2μF、0.02Hz下5μF；輸出波形為標準正弦波，波形失真度≤3%；電壓測量精度±2%，泄漏電流測量精度±5%；設備工作環境溫度范圍為-10℃~40℃，相對濕度耐受上限為85%（無凝露）。以上參數配置可覆蓋絕大多數中壓電力設備的測試需求，大帶載能力可支持長距離電纜測試，高精度測量模塊可精準捕捉絕緣早期缺陷，寬溫區設計適配國內絕大多數區域的戶外現場作業需求。

這款設備的設計與試驗方法全面符合多項國內國際標準，國際層面符合IEEE 400.2《超低頻耐壓試驗規范》、IEC 60060-3《高電壓試驗技術 第3部分：現場試驗的定義和要求》，國內層面符合GB/T 3048.14《電線電纜電性能試驗方法 第14部分：超低頻耐壓試驗》、DL/T 474.4《現場絕緣試驗實施導則 第4部分：交流耐壓試驗》、GB 50150《電氣裝置安裝工程 電氣設備交接試驗標準》中關于超低頻耐壓試驗的相關要求。所有試驗參數的設置、試驗流程的規范均滿足各級電網公司、市政電力管理部門、能源監管單位的試驗合規性要求，出具的試驗報告可直接作為電力設備投運、定期校驗的合規性依據，無需額外進行參數換算或標準適配。
