開展試驗前必須確認被測電纜完全脫離運行狀態，兩端所有連接的電力設備均已斷開，且對被測電纜進行充分放電，放電時間不得少于5分鐘，避免殘余電壓造成觸電風險；試驗過程中作業人員需保持與高壓輸出端的安全距離不小于1.5米，試驗區域周邊設置清晰的安全警示標識，嚴禁無關人員進入；不得在易燃易爆氣體、粉塵濃度超標的環境下開展試驗，避免引發安全事故；試驗完成后需等待設備自動放電程序結束，確認設備提示無殘余電壓后，再拆除接線，嚴禁在設備放電過程中觸碰高壓接線端，保障作業安全。若試驗過程中出現擊穿告警，需立即終止試驗，對電纜進行充分放電后再開展缺陷排查，不得反復升壓試驗以免擴大缺陷范圍。

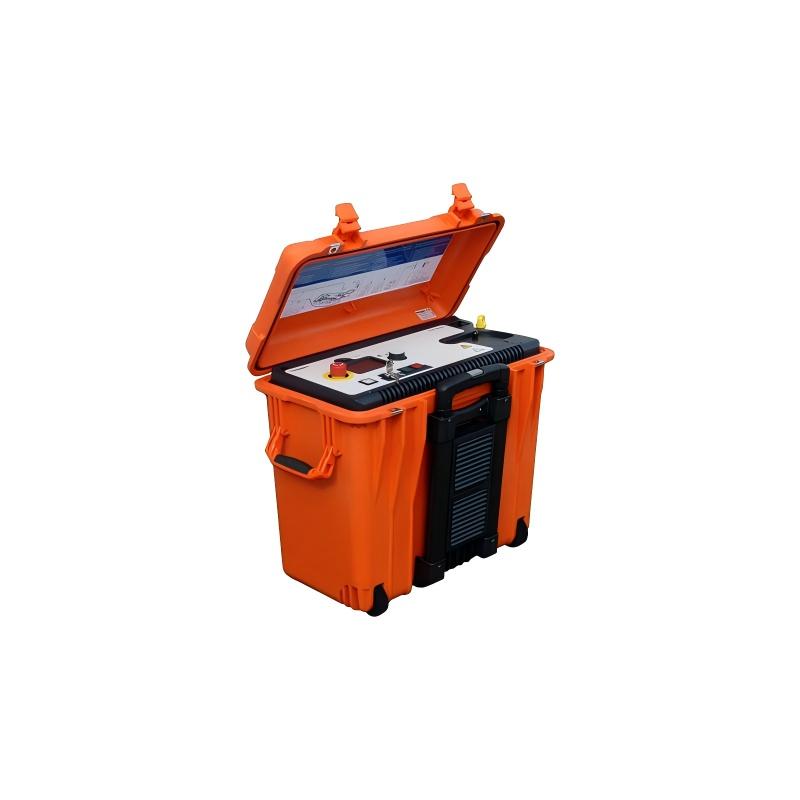

該設備的核心技術參數完全適配35kV及以下中壓電纜的試驗需求，輸出電壓范圍為0~34kV（峰值），輸出波形為低失真純正正弦波，工作頻率支持0.01Hz、0.05Hz、0.1Hz三檔可調，0.1Hz工況下最大容性帶載能力可達1.1μF，可支持最長10km的10kV交聯聚乙烯電纜、最長5km的35kV交聯聚乙烯電纜的耐壓試驗。設備內置泄漏電流采集模塊，測量范圍為0μA~10mA，測量精度≤±5%，可同步監測試驗過程中的絕緣泄漏變化。主機采用一體化便攜設計，重量僅12kg，工作環境溫度覆蓋-20℃~50℃，相對濕度耐受能力達95%（無凝露），適配各類復雜現場的試驗需求。

該設備可搭載配套的局部放電檢測模塊，支持0.1Hz VLF電壓下的同步局部放電檢測，局放檢測靈敏度≤5pC，可精準識別電纜本體、中間接頭、終端頭等位置的氣隙、受潮、樹狀放電等早期絕緣缺陷，還可通過定位算法計算缺陷的具體位置，定位誤差不超過被測電纜總長度的1%。檢測完成后設備會自動生成缺陷嚴重程度評級，為運維單位開展?fàn)顟B(tài)檢修提供數據支撐，提前排查潛在故障隱患，降低電纜運行中的擊穿風險，尤其適合電網運維、新能源電站等對供電可靠性要求較高的用戶使用。設備還支持局放數據的回溯分析，可對比不同周期的檢測數據，判斷絕緣缺陷的發展趨勢，為運維決策提供更全面的支撐。

該設備完全滿足35kV及以下所有中壓電纜的試驗要求，35kV交聯聚乙烯電纜的額定相電壓U0為26kV，依據國內DL/T 1815-2018《電力電纜線路超低頻耐壓試驗技術導則》要求，0.1Hz正弦波交接試驗電壓為1.3倍U0的峰值即33.8kV，該設備的最大輸出電壓為34kV峰值，完全覆蓋標準要求的試驗電壓閾值。同時設備支持自定義試驗參數設置，可根據不同地區的運維規范、不同類型電纜的試驗要求靈活調整電壓、時長等參數，試驗過程中可同步采集泄漏電流、局部放電信號，無需額外搭配設備即可完成35kV電纜的全項絕緣診斷，目前已被國內多數省級電網公司納入35kV電纜試驗的推薦設備名錄。

該設備適配多類中壓電纜檢測場景：一是電網企業的配網10kV、35kV電纜交接試驗、預防性試驗，以及故障搶修前的絕緣性能排查；二是發電企業、大型工礦企業的廠用電、供電回路電纜的年度巡檢、狀態評估；三是軌道交通、市政電力配套工程的電纜竣工驗收、運維檢測；四是風電、光伏等新能源場站的35kV集電線路電纜并網驗收、年度運維試驗；五是電纜生產企業的成品出廠抽樣檢測。設備輕便易攜，防護等級滿足戶外作業要求，可在山區、戈壁、沿海等復雜環境下開展檢測，適配B端工業用戶、G端公共事業單位的各類中壓電纜檢測需求。

該設備的介損測量模塊測量范圍為0.01%~10%，測量精度達±0.05%，可在0.1Hz VLF電壓下精準測量電纜絕緣的介質損耗因數，適配多類狀態評估場景：一是運行年限超過10年的老舊交聯聚乙烯電纜的老化狀態評估，可通過介損數值變化判斷絕緣內部水樹老化程度，通常介損值超過1%即可判定絕緣存在較嚴重老化；二是電纜受潮、過熱損傷的缺陷識別，可區分不同類型的絕緣缺陷；三是電纜狀態檢修定級，為運維策略制定提供數據支撐。相比傳統的絕緣電阻測量，介損測量對早期潛伏性缺陷的識別準確率提升60%以上，可有效降低電纜突發故障概率。

該設備對新能源場站35kV集電線路電纜試驗的適配性主要體現在四個方面：一是參數匹配，34kV的輸出電壓可覆蓋35kV集電線路電纜2U0等級的耐壓試驗要求，1.1μF的帶載能力可支持最長6km的35kV XLPE電纜試驗需求，覆蓋絕大多數新能源場站的集電線路長度；二是抗干擾能力強，內置低噪聲濾波模塊可有效抑制新能源場站內逆變器、升壓變壓器產生的電磁干擾，保證局放、介損檢測數據的準確性；三是供電適配靈活，支持交直流兩種供電模式，可適配場站備用電源、車載電源供電，無需額外配置大功率試驗電源，適合偏遠地區風電、光伏場站作業；四是報告合規，試驗流程符合GB 50150的新能源電站交接試驗要求，可直接輸出符合并網驗收要求的試驗報告。

該設備完全符合多項國內國際主流電力檢測標準，國際層面符合IEEE 400.2-2004《用甚低頻（VLF）對擠包絕緣電力電纜進行耐壓試驗的指南》的全部技術要求，國內層面符合GB 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》、DL/T 1576-2016《6kV~35kV電纜振蕩波局部放電測試方法》中關于中壓電纜耐壓試驗的相關規范。檢測結果可直接作為電網、住建、交通、能源等領域國有單位的合規性驗收依據，也可作為工業企業電力系統運維定級的有效憑證，無需額外進行校準驗證即可滿足大部分場景的標準采信要求。設備的核心計量模塊均通過國際權威計量機構認證，檢測數據的準確性、合規性得到全行業認可。

該設備完全符合多項國內國際中壓電纜試驗相關標準，國際層面符合IEEE 400.2-2020《超低頻耐壓試驗標準》、IEC 60270《高電壓試驗技術 局部放電測量》的相關要求，國內層面符合DL/T 1815-2018《電力電纜線路超低頻耐壓試驗技術導則》、DL/T 1576-2016《6kV～35kV電纜振蕩波局部放電測試方法》中對VLF試驗設備的技術要求。其輸出正弦波的失真度≤3%，遠優于標準要求的≤5%的閾值，電壓測量誤差≤±2%，電流測量誤差≤±5%，所有技術指標均滿足電網公司、市政基建、軌道交通等國有單位的項目驗收合規要求，可直接用于各類法定電力試驗項目，試驗結果具備行業認可的有效性。

該設備采用甚低頻（VLF）0.1Hz正弦波耐壓檢測技術，核心原理是中壓電纜絕緣材料在0.1Hz電壓下的電場分布、缺陷激發特性與工頻50/60Hz電壓下完全一致，但同等耐壓等級下，0.1Hz試驗電源所需的容量僅為工頻電源的1/500，可大幅降低設備體積重量，提升現場便攜性。試驗過程中通過向電纜絕緣施加規定倍數的額定相電壓（U0），持續指定時長，可有效激發電纜內部的水樹、電樹、接頭工藝缺陷等潛伏性故障，同時不會對完好絕緣造成過應力損傷，避免傳統工頻耐壓試驗可能導致的絕緣老化加速問題。檢測過程中可同步采集局放、介損數據，實現缺陷的定性、定位分析。

該設備核心參數符合中壓電纜檢測的主流規范要求：輸出電壓為0~34kV峰值甚低頻（VLF）正弦波，輸出頻率固定為0.1Hz，帶載能力達1.1μF@0.1Hz，可覆蓋多數35kV及以下電壓等級交聯聚乙烯（XLPE）電纜的試驗需求；電壓測量精度為±2%，容性負載測量精度±5%，泄漏電流監測范圍0~10mA，測量誤差≤±3%；內置一體化局部放電、介質損耗測量模塊，局放最小可檢測量5pC，介損測量范圍0.01%~10%、精度±0.05%；整機防護等級為IP54，工作溫度范圍-20℃~50℃，支持交直流兩種供電模式，可適配戶外復雜作業場景，相關參數均符合IEC、國內電力行業的檢測設備技術要求。

開展試驗前需先斷開被測電纜兩端的所有附屬設備，包括開關柜、變壓器、互感器等，確認電纜完全脫離運行狀態后，對電纜各相進行充分放電，放電時間不少于5分鐘，同時做好現場安全隔離，設置警示區域。接線階段將設備高壓輸出端連接被測電纜的相導體，接地端可靠連接電纜屏蔽層與現場接地網，隨后根據電纜電壓等級、絕緣類型選擇設備內置的對應試驗?zāi)０?，或手動設置試驗電壓、耐壓時長參數，確認接線無誤后啟動設備，設備將自動升壓至設定值，全程實時監測泄漏電流變化，試驗完成后自動降壓并觸發放電程序，待設備提示放電完成后再拆除接線即可。整個流程操作門檻低，經過基礎培訓的運維人員即可獨立完成。
