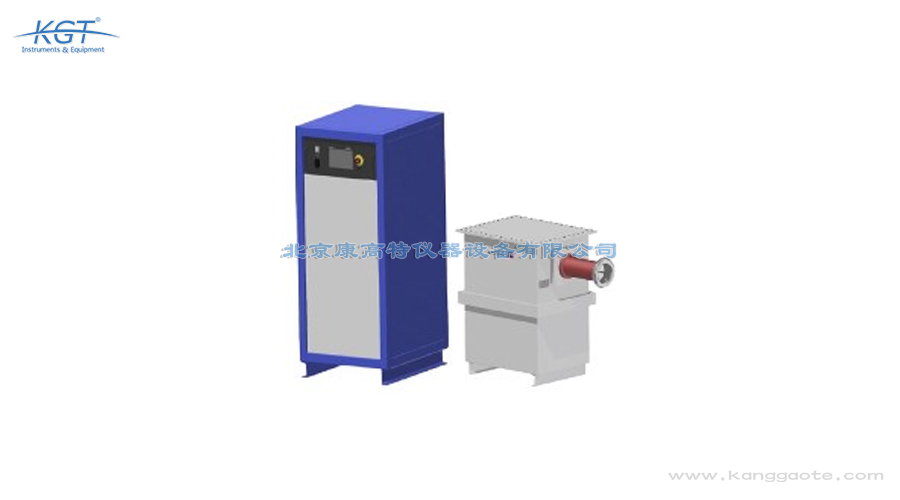

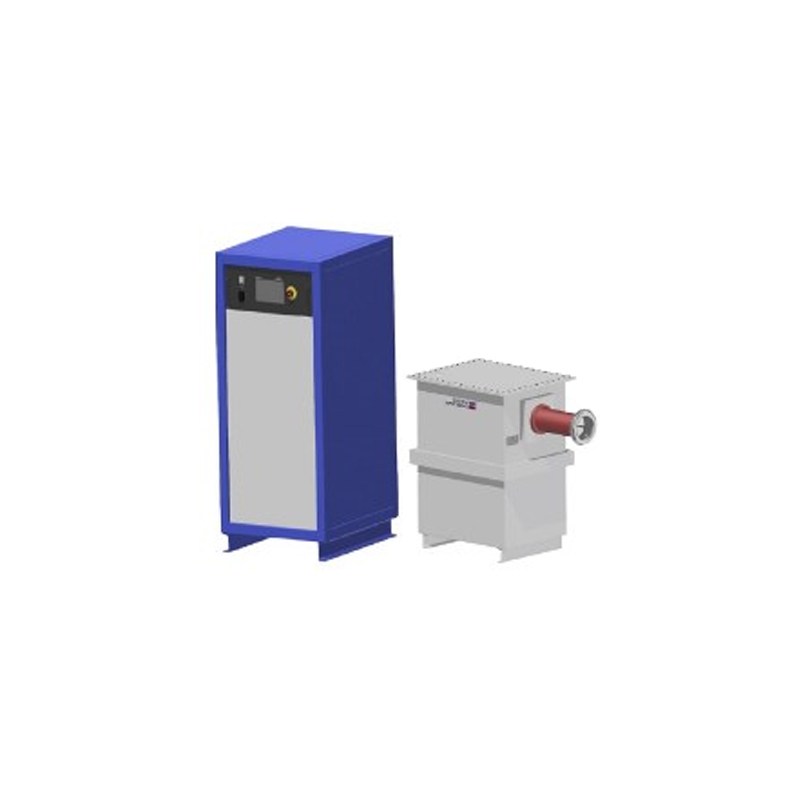

700-DI交流介電強度測試系統產品概述
700-DI交流介電強度測試系統產品規格
| 項目 | 詳情 |
|---|---|
| 電壓輸出范圍 |
2kVA 和 5kVA 型號：滿量程的 1 - 100% ≥10kVA 型號：滿量程的 3.5 - 100% |
| 電壓與電流測量精度 | ±1.5% 讀數 ± 0.2% 滿量程 |
| 測量分辨率 | 電壓：0.01kV；電流：0.01mA |
| 升壓速率精度 | ±5% |
| 步進分辨率 | 滿量程的 0.5% |
| 失真度 | 在額定電容負載下小于 5% |
| 局部放電基線 | 油浸式變壓器在全電壓下≤20pC（注：該 PD 水平是設備自身固有水平，未考慮客戶專用電源可能產生的外部輻射干擾或接地噪聲） |
| 2kVA 功率等級型號參數 |
705 - 2： - 輸入電壓：90 - 264VAC，50/60Hz - 最大輸出電壓：5kV - 最大輸出電流：400mA - 輸出連接：一體式機柜為屏蔽電纜輸出；分離式組件為套管 - 占空比：一體式機柜 15 分鐘開啟 / 45 分鐘關閉，每天 6 次；分離式組件 1 小時開啟 / 1 小時關閉，每天 6 次或在 90% 額定電壓和 75% 額定電流下連續運行 - 控制器尺寸（寬 × 高 × 深）：一體式機柜 22 英寸 ×21 英寸 ×26 英寸（546×510×660mm）；分離式組件 16.60 英寸 ×7.75 英寸 ×20.5 英寸（422×197×520.7mm） - 控制器重量（凈）：一體式機柜 130 磅（59kg）；分離式組件 35 磅（16kg） - 高壓源尺寸（寬 × 高 × 深）：一體式機柜在控制 / 調節部分；分離式組件 20.50 英寸 ×29.25 英寸 ×25.0 英寸（521×743×635mm）（部分型號為 20.50 英寸 ×25.00 英寸 ×31.00 英寸（521×743×787mm）） - 高壓重量（凈）：一體式機柜在控制 / 調節部分；分離式組件 400 磅（181kg）（部分型號為 425 磅（193kg）、450 磅（204kg）） |
| 5kVA 功率等級型號參數 |
705 - 5： - 輸入電壓：200 - 264VAC，50/60Hz - 最大輸出電壓：5kV - 最大輸出電流：1000mA - 輸出連接：一體式機柜為屏蔽電纜輸出；分離式組件為環氧樹脂輸出套管 - 占空比：一體式機柜 15 分鐘開啟 / 45 分鐘關閉，每天 6 次；分離式組件 1 小時開啟 / 1 小時關閉，每天 6 次或在 90% 額定電壓和 75% 額定電流下連續運行 - 控制器尺寸（寬 × 高 × 深）：一體式機柜 21.5 英寸 ×25.5 英寸 ×26.0 英寸（546×510×660mm）；分離式組件 16.60 英寸 ×7.75 英寸 ×20.5 英寸（422×197×520.7mm） - 控制器重量（凈）：一體式機柜 165 磅（75kg）；分離式組件 35 磅（16kg） - 高壓源尺寸（寬 × 高 × 深）：一體式機柜在控制 / 調節部分；分離式組件 20.50 英寸 ×25 英寸 ×29.25 英寸（521×635×743mm）（部分型號為 25 英寸 ×34 英寸 ×38 英寸（635×864×965mm）、25 英寸 ×37 英寸 ×46.5 英寸（635×940×1181mm）） - 高壓重量（凈）：一體式機柜在控制 / 調節部分；分離式組件 425 磅（193kg）（部分型號為 450 磅（205kg）、500 磅（227kg）、660 磅（299kg）、860 磅（390kg）） |
| 10kVA 功率等級型號參數 |
705 - 10： - 輸入電壓：230V，50/60Hz（其他輸入請咨詢工廠） - 最大輸出電壓：5kV - 最大輸出電流：2000mA - 輸出連接：屏蔽電纜輸出、環氧樹脂輸出套管 - 占空比：1 小時開啟 / 1 小時關閉，每天 6 次或在 90% 額定電壓和 75% 額定電流下連續運行 - 控制器尺寸（寬 × 高 × 深）：22.75 英寸 ×47 英寸 ×26.25 英寸（578×1194×667mm） - 控制器重量（凈）：600 磅（272kg）（部分型號為 400 磅（181kg）） - 高壓源尺寸（寬 × 高 × 深）：在控制 / 調節部分（部分型號為 20.50 英寸 ×25 英寸 ×29.25 英寸（521×635×743mm）、25 英寸 ×37 英寸 ×40 英寸（635×940×1016mm）、25 英寸 ×37 英寸 ×47 英寸（635×940×1193mm）） - 高壓重量（凈）：在控制 / 調節部分（部分型號為 500 磅（227kg）、860 磅（390kg）、900 磅（408kg）） |
| 20kVA 功率等級型號參數 |
705 - 20： - 輸入電壓：480V，單相，60Hz；380V，單相，50Hz（其他輸入請咨詢工廠） - 最大輸出電壓：5kV - 最大輸出電流：4000mA - 輸出連接：屏蔽電纜輸出、環氧樹脂輸出套管 - 占空比：1 小時開啟 / 1 小時關閉，每天 6 次或在 90% 額定電壓和 75% 額定電流下連續運行 - 控制器尺寸（寬 × 高 × 深）：25 英寸 ×54 英寸 ×30 英寸（635×1372×762mm）（部分型號為 300 磅（136kg）） - 控制器重量（凈）：700 磅（318kg） - 高壓源尺寸（寬 × 高 × 深）：在控制 / 調節部分（部分型號為 25 英寸 ×38 英寸 ×37 英寸（635×965×940mm）、25 英寸 ×37 英寸 ×40 英寸（635×940×1016mm）、25 英寸 ×37 英寸 ×47 英寸（635×940×1194mm）） - 高壓重量（凈）：在控制 / 調節部分（部分型號為 900 磅（409kg）、950 磅（432kg）、1300 磅（591kg）） |
| 40kVA 功率等級型號參數 |
705 - 40： - 輸入電壓：480V，單相，60Hz；380V，單相，50Hz（其他輸入請咨詢工廠） - 最大輸出電壓：5kV - 最大輸出電流：8000mA - 輸出連接：屏蔽電纜輸出（部分型號為環氧樹脂輸出套管） - 占空比：1 小時開啟 / 1 小時關閉，每天 6 次或在 90% 額定電壓和 75% 額定電流下連續運行 - 控制器尺寸（寬 × 高 × 深）：30 英寸 ×75 英寸 ×48 英寸（762×1905×1219mm）（部分型號為 30.25 英寸 ×60 英寸 ×31 英寸（768×1524×787mm）） - 控制器重量（凈）：1400 磅（635kg）（部分型號為 450 磅（204kg）） - 高壓源尺寸（寬 × 高 × 深）：在控制 / 調節部分（部分型號為 25 英寸 ×37 英寸 ×38 英寸（635×940×965mm）、30.5 英寸 ×40 英寸 ×55.5 英寸（775×1016×1410mm）） - 高壓重量（凈）：在控制 / 調節部分（部分型號為 925 磅（420kg）、1450 磅（658kg）、1800 磅（816kg）） |
| 60kVA 功率等級型號參數 |
705 - 60： - 輸入電壓：480V，單相，60Hz；380V，單相，50Hz（其他輸入請咨詢工廠） - 最大輸出電壓：5kV - 最大輸出電流：12000mA - 輸出連接：屏蔽電纜輸出、環氧樹脂輸出套管 - 占空比：1 小時開啟 / 1 小時關閉，每天 6 次或在 90% 額定電壓和 75% 額定電流下連續運行 - 控制器尺寸（寬 × 高 × 深）：30 英寸 ×75 英寸 ×48 英寸（762×1905×1219mm）（部分型號為 30.25 英寸 ×75 英寸 ×31 英寸（768×1905×787mm）） - 控制器重量（凈）：1800 磅（816kg）（部分型號為 800 磅（363kg）） - 高壓源尺寸（寬 × 高 × 深）：在控制 / 調節部分（部分型號為 30.5 英寸 ×38 英寸 ×41 英寸（775×965×1041mm）、30.5 英寸 ×40 英寸 ×46 英寸（775×1016×1168mm）、36.5 英寸 ×48 英寸 ×55.5 英寸（927×1219×1410mm）） - 高壓重量（凈）：在控制 / 調節部分（部分型號為 1400 磅（635kg）、1925 磅（873kg）、2600 磅（1179kg）） |
| 100kVA 功率等級型號參數 |
720 - 100： - 輸入電壓：480V，單相，60Hz；380V，單相，50Hz（其他輸入請咨詢工廠） - 最大輸出電壓：20kV AC - 最大輸出電流：5000mA - 輸出連接：環氧樹脂輸出套管 - 占空比：1 小時開啟 / 1 小時關閉，每天 6 次或在 90% 額定電壓和 75% 額定電流下連續運行 - 控制器尺寸（寬 × 高 × 深）：30 英寸 ×73.5 英寸 ×48 英寸（762×1867×1219mm） - 控制器重量（凈）：1400 磅（636kg） - 高壓源尺寸（寬 × 高 × 深）：30 英寸 ×39 英寸 ×40 英寸（762×991×1016mm）（部分型號為 30 英寸 ×40 英寸 ×40 英寸（762×1016×1016mm）、30 英寸 ×50 英寸 ×57.5 英寸（762×1270×1461mm）、34 英寸 ×45 英寸 ×58 英寸（864×1143×1473mm）） - 高壓重量（凈）：2600 磅（1182kg）（部分型號為 2800 磅（1273kg）、2900 磅（1315kg）、3100 磅（1409kg）） |
| 運行環境溫度與濕度 |
電子設備：運行溫度 + 5°C … +40°C，濕度 5…95%（非冷凝）；存儲溫度 - 20°C … +70°C，濕度 5…95%（非冷凝） 高壓設備：運行溫度 - 10°C …+45°C，濕度 5…90%（非冷凝）；存儲溫度 - 10°C …+55°C，濕度 5…90%（非冷凝） |
| ECCN 編碼 | 3A992.A |
| HTS 美國編碼 | 9030.39.0100 |
瑞士HAEFELY 700-DI交流介電強度測試系統適用于電網、電廠及電氣設備制造與檢修場景，主要用于對各類電氣產品、系統和組件進行工頻交流耐壓試驗。在設備出廠交接與定期預防性試驗中，700-DI可對變壓器、電纜、絕緣子、開關柜等被試品施加規定等級的高壓交流電壓，核查絕緣是否達標。憑借移動版本與多種機械配置，該交流介電強度測試系統可進駐車間、試驗室或現場試驗工位。無論是制造廠的出廠耐壓，還是運維單位的大修后復核，HAEFELY 700-DI都能以穩定的高壓輸出與實時監測支撐規范的介電強度驗證。面對不同電壓等級的被試設備，該交流介電強度測試系統都能通過選配型號匹配相應的試驗容量。使同一套700-DI交流介電強度測試系統能夠覆蓋多類電氣設備的耐壓驗證。700-DI在升壓與保壓過程中持續采集電壓電流數據，并可通過HIPODirect移動應用將結果上傳歸檔，使耐壓記錄可追溯；其選配型號能匹配不同電壓與容量的被試設備，從低壓元件到高壓成套均能覆蓋。該交流介電強度測試系統因此在家用、工業與電力設備的介電強度驗證中都能穩定發揮作用，是現場與試驗室兼顧的高壓交流耐壓裝備。
瑞士HAEFELY 700-DI交流介電強度測試系統在控制與測量上具備多項實用特點。它采用微處理器控制器，提升了調節精度與測量精度，輸出電壓可連續平滑調節以滿足不同試驗等級。儀器支持從0到額定電壓的全電壓電流輸出，并在寬范圍內穩定運行，過載保護可在額定電流的10%至110%間靈活設定，并配有備用斷路器過載保護。便捷校準使儀表重新標定操作簡便。這些設計讓HAEFELY 700-DI交流介電強度測試系統在保持高精度的同時，也便于現場按不同被試品靈活調整試驗參數，提升介電強度試驗的適應性與效率。整體而言，700-DI在控制、測量與保護上的均衡設計，使其勝任從研發驗證到批量出廠的多種耐壓場景。這也是HAEFELY 700-DI交流介電強度測試系統在高要求試驗室中受到青睞的原因。
瑞士HAEFELY 700-DI交流介電強度測試系統在控制與測量上具備多項實用特點。它采用微處理器控制器，提升了調節精度與測量精度，輸出電壓可連續平滑調節以滿足不同試驗等級。儀器支持從0到額定電壓的全電壓電流輸出，并在寬范圍內穩定運行，過載保護可在額定電流的10%至110%間靈活設定，并配有備用斷路器過載保護。便捷校準使儀表重新標定操作簡便。這些設計讓HAEFELY 700-DI交流介電強度測試系統在保持高精度的同時，也便于現場按不同被試品靈活調整試驗參數，提升介電強度試驗的適應性與效率。整體而言，700-DI在控制、測量與保護上的均衡設計，使其勝任從研發驗證到批量出廠的多種耐壓場景。這也是HAEFELY 700-DI交流介電強度測試系統在高要求試驗室中受到青睞的原因。700-DI在輸出側配備電壓表與電流表，升壓與保壓時實時呈現參數，便于操作人員掌握試驗進程；從0到額定電壓均可輸出額定電流，使各類試品在滿量程內得到充分考核。該交流介電強度測試系統憑借微處理器控制的精確性與過載保護的靈活性，在研發驗證、來料檢驗與批量出廠等耐壓場景中都能穩定發揮作用，是試驗室值得信賴的高壓交流耐壓裝備。
瑞士HAEFELY 700-DI交流介電強度測試系統提供豐富的遠程控制與移動互聯能力。它兼容HIPODirect移動應用，可通過WIFI Direct查看、分享、上傳測試報告并更新固件，使現場人員無需回到工位即可處理數據。標準與可選配置中還包括帶外部急停按鈕的遠程控制軟件、與客戶計算機的光纖連接（Galvanic Control）、帶遠程急停的光纖連接（Galvanic E-stop）以及額外的光纖電纜。手動與腳踏聯鎖開關、接地材料、接地棒等安全附件也一應俱全。這些互聯與接口能力使HAEFELY 700-DI交流介電強度測試系統既能本地獨立運行，也能融入數字化試驗與數據管理流程。這種本地與遠程兼顧的能力，使HAEFELY 700-DI交流介電強度測試系統更易于嵌入現代試驗室的數字化工作流。700-DI的光纖連接實現了控制器與高壓部分之間的電氣隔離，降低干擾并提升遠程操作的安全性；帶遠程急停的光纖方案讓操作者在遠離高壓區時仍能切斷電源，與本地聯鎖開關形成互補。該交流介電強度測試系統憑借這些互聯能力，既保證高壓試驗的安全距離，又讓測試數據順暢進入數字化管理，是現代化試驗室的得力高壓交流耐壓
瑞士HAEFELY（哈弗萊）700-DI交流介電強度測試系統是一套面向電氣設備高壓交流試驗的介電強度測試裝置，核心用途是依據相關標準對電氣設備施加高壓交流電壓，驗證其絕緣耐受能力。該交流介電強度測試系統由HIPOTRONICS的700-DI系列發展而來，提供多種機械配置，部分型號具備移動版本以適應不同安裝條件。700-DI的電壓與功率額定值范圍廣泛，兼具高可靠性、耐用性與功能性，可為用戶提供經濟且可靠的耐壓測試方案。作為HAEFELY旗下的交流介電強度測試系統，700-DI適用于需要按規程開展工頻耐壓驗證的各類電氣產品與組件。在制造企業與第三方檢測機構中，700-DI常被作為工頻耐壓的核心裝備，支撐出廠與交接試驗的合規開展。700-DI的標配含嵌入式控制器、高壓變壓器、高壓警示燈、手冊、測試報告與校準證書，開箱即可搭建試驗回路；輸入電壓支持90至264伏交流、50或60赫茲，能直接利用現場常見市電。該交流介電強度測試系統以完整的交付內容與寬適應電源，成為工頻耐壓驗證中即買即用的交流介電強度測試系統。
使用瑞士HAEFELY 700-DI交流介電強度測試系統開展試驗時，先將高壓變壓器輸出經高壓電纜連接至被試品，并接好接地材料，確認接地棒等安全附件就位。隨后通過嵌入式控制器設定目標試驗電壓與升壓速率，700-DI具備零啟動聯鎖，確保電壓控制從零開始，避免誤加壓。升壓過程中面板上的電壓表與電流表實時監測參數，達到設定值后按規程保持并讀取結果。試驗結束自動降壓為零，必要時通過遠程控制軟件或腳踏、手動聯鎖開關急停。該交流介電強度測試系統還可經HIPODirect移動應用通過WIFI Direct查看、分享與上傳報告，使現場耐壓試驗規范且可追溯。這種由HAEFELY 700-DI交流介電強度測試系統主導的規范流程，使高壓耐壓試驗的安全與數據質量得到雙重保障。試驗前須將接地棒等安全附件就位，確認高壓輸出端與被試品連接可靠并充分放電；700-DI配有高壓警示燈與手動、腳踏聯鎖開關，必要時可立即切斷電源。遵循停電、驗電、接地與聯鎖的操作次序，該交流介電強度測試系統能在保障人身安全的同時輸出穩定的耐壓數據，讓現場高壓試驗始終處于受控狀態。
瑞士HAEFELY 700-DI交流介電強度測試系統在局部放電與報告方面也有明確能力。其油浸式高壓變壓器在全電壓下的局部放電基線不超過20皮庫，體現設備自身固有的低干擾水平；用戶還可選配≤2皮庫的局部放電規格以適配更嚴苛的局放試驗。標準配置含測試報告與校準證書，試驗數據可經HIPODirect移動應用上傳歸檔。借助嵌入式控制器與可選的遠程控制軟件，700-DI能生成規范的耐壓試驗記錄。這些特性使HAEFELY 700-DI交流介電強度測試系統不僅完成加壓，也交付可追溯、合規的介電強度試驗證據。這讓700-DI的每一份耐壓記錄都可審計、可歸檔，滿足質量體系對高壓試驗證據留存的要求。為后續絕緣狀態分析與追溯提供扎實基礎。700-DI自身較低的局部放電基線意味著外部干擾小，測得的局放更可能反映試品真實水平，這對高靈敏度局放試驗尤為關鍵；標配的校準證書使量值溯源清晰，規范的耐壓記錄可直接納入企業質量體系。該交流介電強度測試系統因此把加壓、低干擾局放基線與合規報告整合為一體，讓高壓交流耐壓的證據鏈更完整，便于后續的絕緣狀態評估與橫向比較。
瑞士HAEFELY 700-DI交流介電強度測試系統的電壓輸出與測量精度指標十分完備。其輸出電壓可在滿量程的1%至100%（2kVA與5kVA型號）或3.5%至100%（≥10kVA型號）范圍內連續調節，覆蓋從低壓到高電壓的交流耐壓需求。電壓與電流測量精度為±1.5%讀數±0.2%滿量程，測量分辨率達電壓0.01千伏、電流0.01毫安，升壓速率精度±5%，步進分辨率為滿量程的0.5%。在額定電容負載下輸出失真度小于5%。以2kVA型號705-2為例，最大輸出5千伏、最大輸出電流400毫安。憑借這套指標，HAEFELY 700-DI交流介電強度測試系統可在嚴苛耐壓試驗中保持穩定的量值控制。對于需要在寬電壓區間工作的被試品，700-DI的連續可調輸出顯著簡化了試驗等級的切換。700-DI可接入90至264伏交流、50或60赫茲的現場電源，取電便捷；一體式機柜的占空比約為15分鐘開啟、45分鐘關閉、每日最多6次，分離式組件則可1小時開啟、1小時關閉，用戶可按試品容量合理排程。HAEFELY 700-DI交流介電強度測試系統因此既能滿足高電壓輸出，也通過規范的占空比管理保障設備長期穩定運行，是
與直流耐壓試驗相比，瑞士HAEFELY 700-DI交流介電強度測試系統采用工頻交流高壓，更貼近電力設備在運行中所承受的交流電場工況，因此對絕緣內部氣隙、沿面等缺陷的暴露更貼近實際。700-DI依據IEC 60與IEEE 4等交流耐壓標準設計，輸出失真度在額定電容負載下小于5%，保證波形質量。其電壓、電流測量精度達±1.5%讀數±0.2%滿量程，優于簡易耐壓裝置。該交流介電強度測試系統還整合零啟動聯鎖、SIL3與實時監測，安全與量值控制均強于基礎耐壓設備。憑借這些差異，HAEFELY 700-DI在對絕緣交流耐受能力要求高的場景中更具針對性。對于既要考核絕緣交流耐受又要兼顧試驗效率的場合，700-DI的連續調壓與實時監測尤為合適。交流耐壓更貼近設備實際運行的交流電場工況，對絕緣內部氣隙、層間與沿面缺陷的暴露更真實；700-DI的連續可調輸出與實時監測讓升壓過程平穩可控，避免階躍電壓損傷試品。該交流介電強度測試系統因此在考核絕緣交流耐受能力時比直流耐壓更具針對性，也更適合既要保證檢測質量又要兼顧試驗效率的現場與試驗室。
瑞士HAEFELY 700-DI交流介電強度測試系統針對高壓試驗設有完善的安全聯鎖與保護設計。它符合SIL3安全標準，具備零啟動聯鎖功能，確保只有在電壓控制歸零后才能接通高壓，防止誤加壓傷人。過載保護可在額定電流的10%至110%范圍內調節，并設有備用斷路器作為過載兜底。儀器配有高壓警示燈，并支持手動、腳踏聯鎖開關以及帶外部急停按鈕的遠程控制軟件，必要時可立即切斷電源。接地材料與120千伏額定接地棒等選件進一步保障放電安全。遵循這些安全設計，HAEFELY 700-DI交流介電強度測試系統能在高壓交流耐壓試驗中最大程度保護人員與設備。對追求試驗一致性的用戶，HAEFELY 700-DI交流介電強度測試系統以微處理器控制帶來了可重復的高精度表現。700-DI把零啟動聯鎖、急停與各類聯鎖開關串成完整的安全鏈，任何異常都可快速切斷電源；高壓警示燈在加壓時明確提示周邊人員避讓，接地棒與接地材料則保證試驗前后的安全放電。該交流介電強度測試系統以這種層層設防的設計，使高壓交流耐壓試驗在人員防護與設備保護上都有可靠保障，適合高頻次、嚴要求的現場與試驗室作業。
