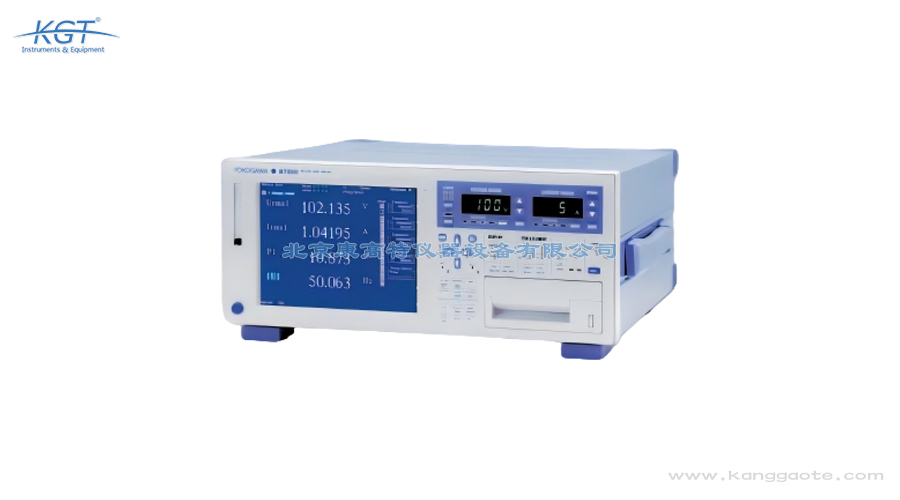

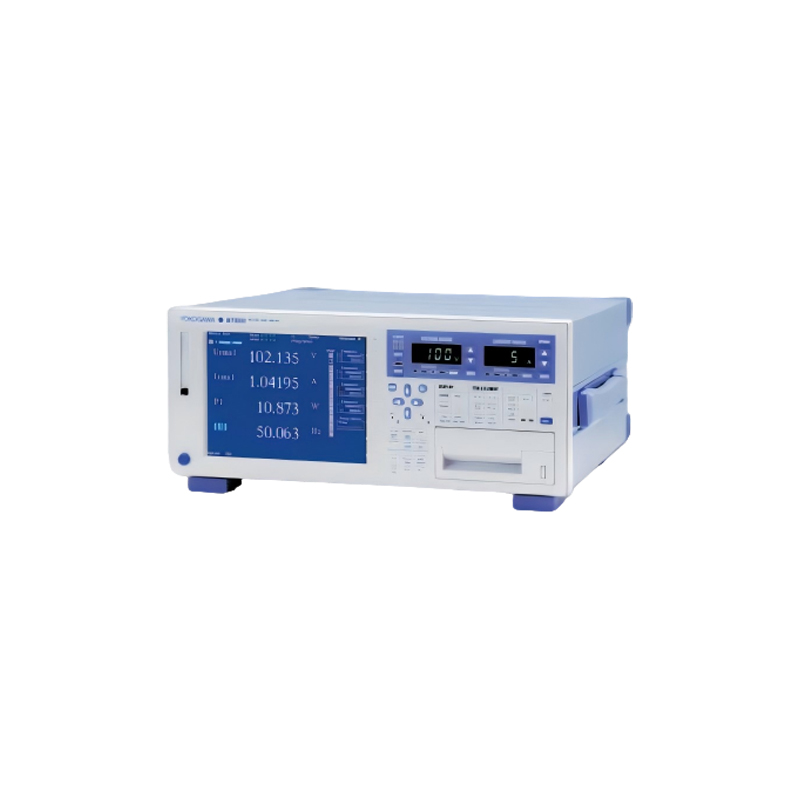

日本Yokogawa WT3000電能質量分析儀

品牌：日本YOKOGAWA(橫河)
分類：電能質量分析
應用領域：電網，電廠，其他，
測試對象：
國際標準：
國家標準：
產品文檔：

聯系方式：010-68460051
Tel：13520131150

立即詢價

日本 Yokogawa WT3000電能質量分析儀，基礎功率精度 ±0.02% 讀數，測量帶寬 DC?0.1Hz~1MHz，*搭載 4 路輸入單元。支持諧波、閃爍、FFT 分析與電機效率測試，50ms 高速采樣捕捉瞬態功率變化，豐富通訊接口便于上位機聯動。

日本Yokogawa WT3000電能質量分析儀產品簡介
橫河 WT3000 是高端高精度功率分析儀，基礎功率精度達 ±0.02% 讀數，測量帶寬 DC?0.1Hz~1MHz，*支持 4 路輸入單元。搭載 8.4 英寸大屏，具備豐富選件，支持諧波、電壓閃爍、電機效率測試，接口齊全，可完成各類交直流功率、電能質量精密測量。

產品特點
1. 測量精度高，低功率因數下誤差表現優異
2. 50ms 高速采樣存儲，捕捉瞬態功率變化
3. 支持諧波、閃爍、FFT 分析，符合 IEC 標準
4. 電機版可測扭矩、轉速，評估電機逆變器
5. 多通信接口，支持?jǐn)?shù)據存儲、導出與上位機聯動

應用場景
WT3000 適用于逆變器、新能源光伏風電變流器的轉換效率測試，可開展電機、變壓器高精度功率評估；也用于照明設備諧波失真、手機等低功耗產品功耗檢測，還可作為功率儀表內部校準參考，滿足實驗室與工業研發的精密電能測試需求。

日本Yokogawa WT3000電能質量分析儀技術參數

項目	WT3000
基礎功率精度 (50/60Hz)	±(0.02% 讀數 + 0.04% 量程)
功率測量帶寬	DC,0.1Hz?1MHz
輸入單元數量	1?4 路
電壓量程 CF=3	15?1000V
電壓量程 CF=6	7.5?500V
直連電流量程 CF=3	5mA?30A
直連電流量程 CF=6	2.5mA?15A
外部傳感器輸入 CF=3	50mV?10V
外部傳感器輸入 CF=6	25mV?5V
電壓電流保證精度有效輸入范圍	1%?130%FS
電壓 RMS/MEAN 同時讀取	?
視在功率積分 WS	?
無功功率積分 WQ	?
頻率通道數	標配 2 路；/FQ 選件最多 8 路
用戶自定義公式	最多 20 條
FFT 頻譜分析	/G6 選件
電機評估扭矩轉速輸入	電機版本
諧波測量	/G6 選件
IEC 標準諧波測試	/G6 選件
閃爍測量	/FL 選件
逐周期測量	/CC 選件
三角運算補償	/DT 選件
D/A 輸出通道數	20 路 (/DA 選件)
內部存儲內存	約 30MB
通信接口	標配 GP?IB；選件 RS232/C2；USB?PC/C12；以太網 / C7；VGA/V1
數據更新周期	50ms?20s
可移動存儲介質	PC 卡；U 盤 / C5 選件
屏幕	8.4 英寸 TFT 彩屏
采樣率	約 200kS/s
通用參數	預熱時間約 30 分鐘；工作溫度：5?40℃；工作濕度：不裝打印機 20?80% RH；帶打印機 35?80% RH，無凝露；工作海拔≤2000m；儲存溫度?25~60℃，儲存濕度 20?80% RH 無凝露；供電：100?240VAC，允許 90?264VAC；50/60Hz，48?63Hz；功耗：帶內置打印機最大 150VA；整機重量約 15?kg（主機 + 4 輸入單元 + 選件）；鋰電池保存設置參數和系統時鐘。
