德國 Janitza UMG801電能質量分析儀，DIN 導軌安裝，搭載 4GB 本地存儲，可采集電壓、電流、功率、1?127 次諧波等電參量，支持剩余電流與多路溫度采集。配備雙網口及 RS485 接口，兼容 Modbus、OPC-UA 協議，可記錄暫態事件與故障錄波，輸出 PQDIF、COMTRADE 文件。適用于工廠、數據中心、樓宇配電，用于能耗統計、諧波監測與電氣故障排查。

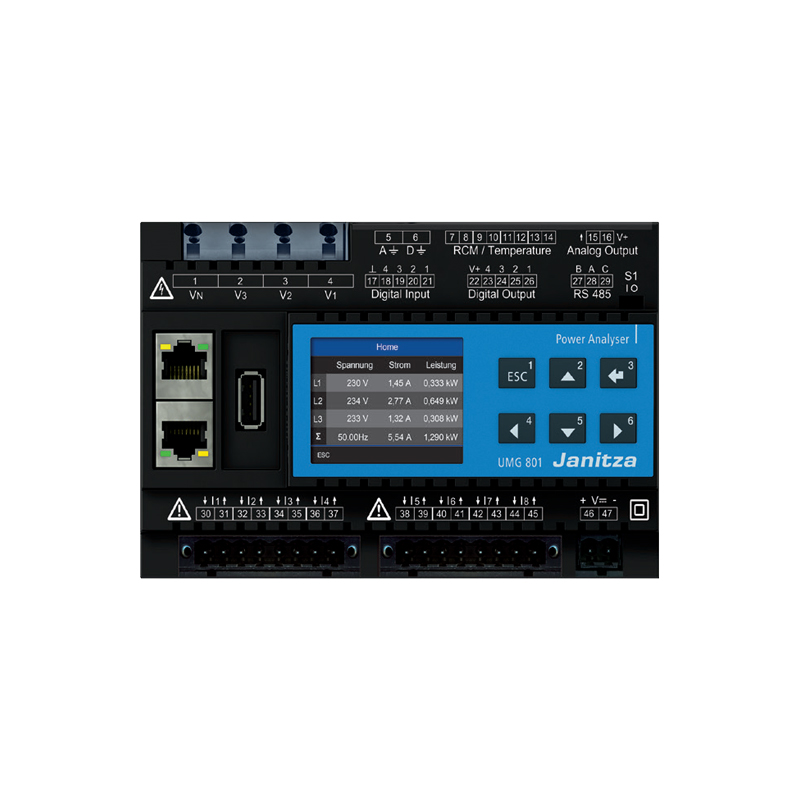

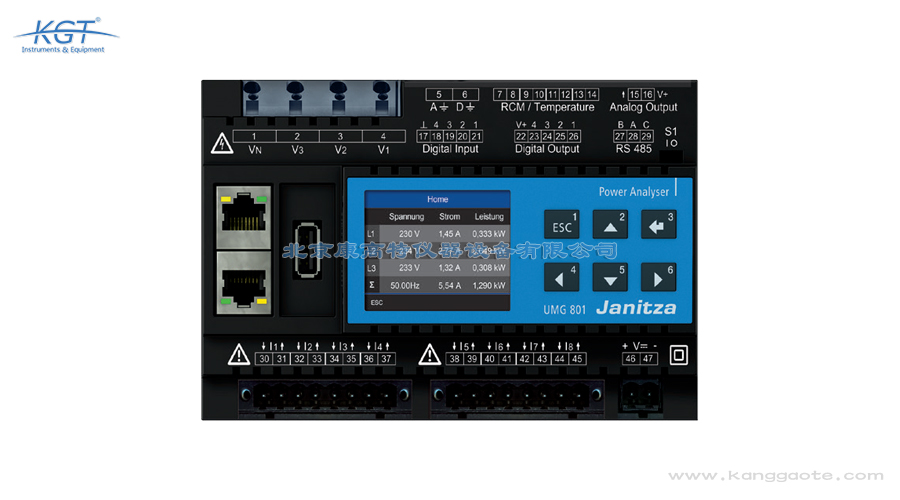

德國Janitza UMG801電能質量分析儀產品簡介
UMG801 是德國 Janitza 模塊化電能質量分析儀，DIN 導軌安裝，具備 4GB 存儲，可采集電壓、電流、功率、電能、諧波等電參量，支持剩余電流、溫度采集。搭載雙網口與 RS485，兼容 Modbus、OPC?UA 等協議，可記錄暫態事件，測量精度高，適用于工業電氣系統的能耗統計與電能質量監測。
| 運輸與存儲（設備使用原包裝運輸、存儲時適用） | ||||
| 項目 | 參數 | |||
| 自由跌落 | 1?m（39.37?in） | |||
| 溫度范圍 | ?25?℃（?13?℉）～ +70?℃（158?℉） | |||
| 相對濕度 | 25?℃環境下 5～95% RH，無凝露 | |||
|
運行環境條件 - 設備適用于防護型固定安裝場合。 - 滿足 DIN IEC 60721?3?3 使用環境條件。 - 防護等級 II（依據 IEC 60536 (VDE 0106 第 1 部分)），無需保護接地線！ |
||||
| 項目 | 參數 | |||
| 額定工作溫度范圍 | ?10?℃（14?℉）～ +55?℃（131?℉） | |||
| 相對濕度 | 25?℃環境下 5～95% RH，無凝露 | |||
| 工作海拔 | 最高 2000?m；最高 4000?m | |||
| 污染等級 | 2 | |||
| 通風 | 無需強制通風 | |||
| 防塵防水等級 | IP20（EN 60529） | |||
| 供電電源 | ||||
| 項目 | 參數 | |||
| 直流額定電壓 | 24?V，PELV 安全特低電壓 | |||
| 工作電壓范圍 | 額定值 ±10% | |||
| 最大功耗 | 本體最大 4?W | |||
| 加裝模塊后總最大功耗 | 14?W（主機 4?W，外接模塊最大 10?W） | |||
| 推薦線路過流保護器件 | 2?6?A，B 特性，具備 IEC/UL 認證 | |||
| 通用參數 | ||||
| 項目 | 參數 | |||
| 凈重 | 420?g（0.93?lb） | |||
| 設備外形尺寸 | 寬 144?mm (5.67?in) × 高 90?mm (3.54?in) × 深 76?mm (2.99?in) | |||
| 模件寬度 | 8 模數位（1 模數位 =18?mm） | |||
| 電池 | 鋰電池 CR2032，3?V（UL1642 認證） | |||
| 內置存儲 | 4?GB | |||
| 背光壽命 | 40000?小時（亮度衰減至初始 50%） | |||
| 安裝方向 | 任意 | |||
| 安裝導軌 | 適配 35?mm DIN 導軌TS?35/7.5（EN?60715）、TS?35/10、TS?35/15×1.5 | |||
| 抗沖擊等級 | IK07（IEC?62262） | |||
| 電壓測量 | ||||
| 項目 | 參數 | |||
| 三相四線系統額定電壓 | IEC：480?V 相電壓 /830?V 線電壓（±10%）UL：347?V 相電壓 /600?V 線電壓（±10%） | |||
| 接地三相三線系統額定電壓 | IEC：830?V 線電壓（±10%）UL：600?V 線電壓（±10%） | |||
| 不接地三相三線系統額定電壓 | IEC：690?V 線電壓（±10%）UL：600?V 線電壓（±10%） | |||
| 2000?m 海拔過電壓類別 | IEC：CAT?III 1000?V UL：CAT?III 600?V IEC：CAT?IV 600?V | |||
| 4000?m 海拔過電壓類別 | IEC：CAT?III 600?V | |||
| 額定沖擊耐壓 | 8?kV | |||
| 電壓回路保護 | B 特性 1?10?A（具備 IEC/UL 認證） | |||
| 相?中性測量范圍 | 01）～720?V 有效值（最大過電壓 1000?V 有效值） | |||
| 線?線測量范圍 | 01）～1000?V 有效值（最大過電壓 1000?V 有效值） | |||
| 中性?保護地測量范圍 | 最大 100?V | |||
| 分辨率 | 16?bit | |||
| 波峰系數 | 1.6（參考 600?V 相?中性量程） | |||
| 每相輸入阻抗 | 4?MΩ | |||
| 功耗 | 約 0.1?VA | |||
| 采樣頻率 | 51.2?kHz | |||
| 基波頻率及分辨率 | 40?Hz～70?Hz，分辨率 0.01?Hz | |||
| 諧波測量階次 | 1～127 次 | |||
| 1）只有至少一路電壓輸入相?中性＞10?V 有效值，或線?線＞18?V 有效值，儀表才會執行測量。 | ||||
| 電流測量（/1?A、/5?A） | ||||
| 項目 | 參數 | |||
| 額定電流 | 5?A | |||
| 測量通道 | 8 通道，支持 2 套系統?L1、L2、L3、N（可選），也可單通道獨立使用 | |||
| 測量量程 | 0.005～6?A 有效值 | |||
| 波峰系數（相對額定電流） | 1.98 | |||
| 1 秒短時過載 | 120?A（正弦） | |||
| 分辨率 | 0.1?mA（彩色顯示屏顯示精度 0.01?A） | |||
| 過電壓類別 | CAT?II 300?V | |||
| 額定沖擊耐壓 | 2.5?kV | |||
| 功耗 | 約 0.2?VA（內阻 Ri=5?mΩ） | |||
| 采樣頻率 | 25.6?kHz | |||
| 諧波測量階次 | 1～63 次 | |||
| 儀表可選配 4 路多功能通道，可混合配置為剩余電流測量輸入和 / 或溫度測量輸入。 | ||||
| 溫度測量 | ||||
| 項目 | 參數 | |||
| 更新周期 | 1?s | |||
| 傳感器 + 電纜總負載電阻 | 最大 4?kΩ | |||
| 電纜敷設 | ≤30?m 可使用非屏蔽電纜；＞30?m 必須使用屏蔽電纜 | |||
| 支持傳感器類型 | KTY83、KTY84、PT100、PT1000 | |||
| 傳感器型號 | 溫度范圍 | 電阻范圍 | 測量不確定度 | |
| KTY83 | ?55?℃～+175?℃ | 500?Ω～2.6?kΩ | 量程的 ±1.5% | |
| KTY84 | ?40?℃～+300?℃ | 350?Ω～2.6?kΩ | 量程的 ±1.5% | |
| PT100 | ?100?℃～+500?℃ | 60?Ω～280?Ω | 量程的 ±1.5% | |
| PT1000 | ?100?℃～+500?℃ | 600?Ω～2.8?kΩ | 量程的 ±1.5% | |
