tdr109具備完善的系統對接能力，可同時滿足B端工業企業和G端國有單位的系統對接需求，無需二次開發即可實現數據互通。首先針對B端工業用戶，設備配備RS485、以太網、藍牙5.0三種數據傳輸方式，支持MQTT、Modbus等工業通用通信協議，可直接對接企業的SCADA系統、設備全生命周期管理平臺、智能制造運維系統，檢測數據可自動上傳到企業的運維管理平臺，實現檢測數據的統一存儲、統一分析，輔助企業建立完整的設備運維臺賬，還可與企業的故障預警系統聯動，當檢測到異常缺陷時自動觸發預警流程，幫助企業提前排查安全隱患；其次針對G端國有單位，tdr109的檢測數據格式完全符合政務信息化系統的對接要求，可直接對接市政管網地理信息系統（GIS）、電力運維管理平臺、核電廠安全管控系統、軌道交通運維管理平臺，檢測數據可直接匹配對應的管線坐標、設備編號，生成符合政務管理要求的標準化檢測數據，支持自定義數據輸出字段，可滿足不同地區、不同部門的政務系統數據格式要求，完全適配國有單位的信息化管理需求。

tdr109是基于時域反射技術研發的多功能工業檢測測量設備，核心覆蓋線纜故障檢測、管道缺陷檢測兩大應用方向，可滿足多行業的非破壞性檢測需求。其核心功能包括：第一是全類型線纜故障定位，可識別銅芯、鋁芯、光纖復合等多種線纜的開路、短路、接地、虛接、絕緣劣化、屏蔽層破損等多類故障，適配10V到500kV電壓等級的所有線纜檢測需求；第二是管道缺陷檢測，可識別PE、PVC、金屬等多種材質管道的泄漏、破損、管壁腐蝕、堵塞等缺陷，適配管徑20mm到1200mm的各類輸送管道檢測需求；第三是絕緣性能量化檢測，可精準輸出被測線纜的絕緣阻抗數值，精度可達0.1MΩ，滿足核工業、電力等行業對絕緣性能的量化檢測要求；第四是批量巡檢數據存儲與分析，可同時存儲10萬條以上的檢測記錄，支持按行業、檢測對象、故障類型自動分類統計，輔助用戶建立運維數據庫。設備還內置了多行業的檢測閾值模板，用戶可直接調用對應模板開展檢測，無需手動設置參數，大幅提升檢測效率。

tdr109的應用場景覆蓋電力、核工業、水務、環保、軌道交通五大核心行業，具體包括：電力行業場景：10kV-500kV高壓輸配電電纜的開路、短路、接地故障定位，架空線絕緣劣化定期巡檢，風電場、光伏電站內部集電線路的故障排查；核工業場景：核島區域安全級控制線纜的絕緣性能定期檢測，輻照環境下線纜老化程度評估，核廢料儲存區域監測線纜的故障排查；水務行業場景：市政埋地PE、PVC供水管道的泄漏點定位，管壁腐蝕程度檢測，污水輸送管道的堵塞、破損排查，二次供水系統管線的故障檢測；環保行業場景：垃圾填埋場滲濾液輸送管道的破損檢測，地下水監測井信號線纜的故障排查，危廢處置企業輸送管道的完整性檢測；軌道交通場景：高鐵、地鐵信號系統傳輸線纜的虛接、屏蔽層破損檢測，接觸網供電線纜的故障定位，車輛段內部動力線纜的日常巡檢。同時設備也可應用于大型工業制造企業自動化生產線的動力線纜、數據傳輸線纜的日常巡檢，以及市政管理部門的地下管線普查場景。

使用tdr109開展檢測時需要重點關注介質匹配、接口適配、環境適配三類注意事項，避免影響檢測結果的準確性。第一是介質參數匹配：檢測前必須準確錄入被測對象的波速參數，比如銅芯電力電纜的波速一般為1.98×10^8m/s，PE供水管道的波速為2.3×10^8m/s，波速參數誤差超過1%會直接導致定位精度下降，若不清楚被測對象的波速參數，可先使用已知長度的同類型樣品進行校準，獲取準確波速后再開展正式檢測；第二是接口適配：不同被測對象要選用對應的專用連接接頭，高壓電纜檢測要選用耐10kV以上電壓的專用接頭，核島區域檢測要選用帶防靜電、耐輻照涂層的專用接頭，水務管道檢測要選用適配管徑的專用耦合接頭，避免信號衰減導致檢測結果失真；第三是環境適配：在強電磁干擾環境比如變電站附近、軌道交通接觸網周邊檢測時，要開啟設備的電磁屏蔽模式，降低外部干擾對波形的影響；在埋地管道檢測時要避開強磁性金屬埋設區域，減少信號反射干擾；核工業場景使用前要確認設備表面的耐輻照涂層無破損；嚴禁超出設備標稱的最大檢測距離開展檢測，避免設備采樣失真。

tdr109采用時域反射（TDR）技術原理，屬于非破壞性檢測技術，不會對被測對象造成任何損傷。其工作邏輯為：設備向被測對象（線纜、管道）發射納秒級的窄脈沖信號，當信號遇到阻抗不匹配點時會產生回波信號，其中線纜的阻抗不匹配點包括開路、短路、絕緣劣化、屏蔽層破損等，管道的阻抗不匹配點包括泄漏、破損、管壁腐蝕、堵塞等，設備通過精準計算脈沖發射和回波接收的時間差，結合預先錄入的被測對象的波速參數，即可精準計算出異常點的具體位置，同時通過回波的幅值、波形特征判斷異常的具體類型和嚴重程度。檢測結果的可靠性方面，設備的測量不確定度≤0.05%，經過國家級計量院校準合格，對120km范圍內的電纜故障檢測準確率達98%以上，對埋深5m以內的供水管道泄漏檢測準確率達92%以上，對軌道交通信號線纜的微小虛接缺陷識別準確率達95%以上，檢測結果可作為工業設備運維、市政管網排查、電力故障搶修、核安全檢測的權威依據，完全符合各行業對檢測數據有效性的要求。

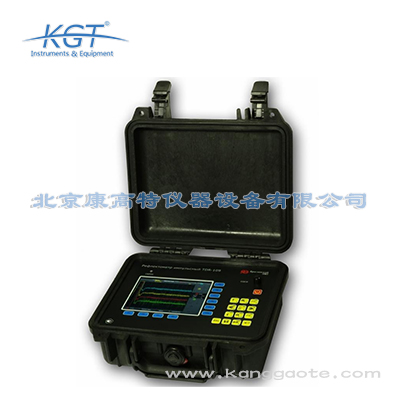

ERSTED TDR-109電纜故障定位儀是專門針對電力系統巡檢、運維場景設計的高精度檢測設備，進行絕緣故障測試的操作流程符合電力作業安全規范，操作簡便易上手。第一步為前期準備：確認待檢測電力電纜已完成斷電、放電操作，符合電力安全作業要求，根據被測電纜的線芯規格選擇對應的測試接線端子，將設備測試端與電纜線芯可靠連接，設備可自動識別電纜阻抗參數，無需手動配置；第二步為參數配置：可選擇自動測試模式或自定義模式，自動模式下設備會自動匹配采樣頻率、量程范圍，無需人工設置，自定義模式下可根據已知的電纜長度設置對應量程，針對高阻絕緣故障可搭配高壓信號發生器配合使用，設備可自動識別高壓脈沖反射波形，內置300組速度因數參數可自動匹配被測電纜的類型，無需手動錄入；第三步為同步測試：三通道設計可同時連接三相電纜的線芯，一鍵啟動同步測試，設備會自動采集三相的時域反射波形，通過對比三相波形的差異自動識別故障點位置和故障類型，整個測試過程最快30秒即可完成，針對間歇性故障可開啟捕獲模式，設備會自動監測波形變化，抓取偶發的故障特征波形；第四步為結果分析：測試完成后設備顯示屏?xí)苯语@示故障點距離測試端的具體距離，

TDR-109電纜故障定位儀采用高精度三通道時域反射技術架構，核心參數處于行業領先水平，完全滿足電力檢測、電纜故障測試的專業需求。其采樣頻率高達200MHz，最小測量盲區低至0.2m，可精準識別短距離電纜、電纜接頭處的微小故障，避免漏判。測量量程覆蓋0-100km，不同量程段的測量精度均符合GB、DL相關標準要求：其中2km以內量程的測量誤差不超過±0.5m，2-20km量程的測量誤差不超過±0.1%FS，20-100km量程的測量誤差不超過±0.2%FS。設備支持波速調節范圍為10-300m/μs，可適配交聯聚乙烯電纜、鎧裝電纜、油浸紙絕緣電纜、同軸電纜等不同介質類型的電力電纜測試需求。該產品內置RS485、以太網兩種通訊接口，支持Modbus-RTU、IEC61850通訊協議，可直接對接電力企業的運維管理系統、變電站自動化平臺，實現測試數據的自動同步上傳，無需人工二次錄入，適配電力行業數字化運維的建設要求。產品可廣泛應用于變電站巡檢、配網運維、絕緣性能檢測等場景，能夠快速定位各類電纜故障位置，大幅縮短故障排查周期，降低停電帶來的經濟損失。

使用TDR-109電纜故障定位儀開展電力電纜檢測、絕緣性能測試時，需遵循以下技術要點保障測試精度和作業安全。首先測試前需確認被測電纜的電壓等級，該設備適配0.4kV-220kV電壓等級的電力電纜測試，若開展帶電測試作業，需嚴格遵守對應電壓等級的帶電作業安全規范，做好絕緣防護措施，接線時需確保測試端子與被測電纜對應相的可靠連接，避免接觸不良導致的波形失真。其次需根據被測電纜的介質類型設置正確的波速參數，例如交聯聚乙烯電纜波速一般設置為172m/μs，油浸紙絕緣電纜波速一般設置為160m/μs，同軸電纜波速一般設置為200m/μs，波速參數的準確設置是保障測量精度的核心前提。測試模式選擇上，針對開路、短路、低阻故障可直接使用基礎TDR模式開展測試，針對高阻故障、閃絡故障則需要配合高壓信號發生器采用沖閃法開展測試；三通道模式下可同時采集三相電纜的反射波形，通過對比三相波形的差異可快速識別故障相的異常拐點，大幅提升故障定位效率。設備的正常作業環境溫度范圍為-20℃到55℃，相對濕度不超過95%無凝露，可適配戶外變電站巡檢、地下電纜溝故障排查、山區架空電纜測試等多種復雜作業場景。

TDR-109三通道電纜故障定位儀相比普通單通道設備，在測試效率、檢測精度、場景適配性等方面均有顯著優勢，更適合專業電力檢測、變電站運維巡檢的工作需求。首先是測試效率優勢，普通單通道設備需要逐相更換接線完成三相電纜的測試，操作繁瑣耗時長，TDR-109的三通道同步采樣架構可一次性完成三相電纜的波形采集和故障識別，測試效率提升3倍以上，特別適合大規模配網電纜普查、變電站批量電纜巡檢的場景，可大幅減少運維人員的戶外作業時間，降低作業安全風險。其次是檢測精度優勢，普通單通道設備的采樣率普遍低于100MHz，測量盲區通常在1m以上，難以識別短距離電纜、電纜接頭處的微小故障，TDR-109采用200MHz高采樣率，測量盲區低至0.2m，可精準定位各類隱性絕緣故障，最大測試量程可達100km，覆蓋從低壓配網到高壓輸電電纜的全場景測試需求。第三是功能適配性優勢，TDR-109內置智能波形識別算法，可自動識別波形拐點標注故障位置，無需作業人員具備豐富的波形解讀經驗，降低了操作門檻；同時支持Modbus-RTU、IEC61850等多種主流通訊協議，可直接對接電力運維管理系統、變電站自動化平臺，實現測試數

tdr109的操作流程分為校準、參數設置、現場檢測、數據分析四個核心步驟，全程無需復雜的專業操作，普通運維人員經過基礎培訓即可獨立完成檢測。第一步是前期校準：開機后首先選擇對應檢測介質類型，包括銅芯電纜、鋁芯電纜、光纖復合線纜、PE管道、PVC管道、金屬管道等選項，之后使用標配的標準校準件完成阻抗校準，消除系統固有誤差，校準完成后設備會自動保存校準參數，同一批次檢測無需重復校準；第二步是參數設置：根據預估的檢測距離設置對應量程，選擇對應的檢測模式，包括快速巡檢模式、精準定位模式、絕緣性能檢測模式三類，也可直接調用內置的行業檢測閾值模板，比如電力高壓電纜模板、水務供水管道模板、軌道交通信號線纜模板等，系統會自動匹配對應的參數閾值；第三步是現場檢測：將檢測接口與被測對象的端頭可靠連接，不同被測對象要選用對應的專用接頭，確認連接無誤后啟動自動檢測，設備會自動發射脈沖信號，采集回波數據并實時生成波形圖，檢測過程中無需人工干預；第四步是數據分析：設備內置AI算法會自動識別異常回波峰值，標注故障類型和具體位置，用戶也可手動調整波形參數進一步確認檢測結果，確認無誤后可直接導出標準化檢測報告。

ERSTED TDR-109電纜故障定位儀針對G端電網單位、B端工業企業的數字化電力運維需求做了專門的適配設計，系統對接兼容性極強，可無縫融入現有電力運維管理體系。通訊協議層面，設備支持Modbus-RTU、Modbus-TCP、MQTT等主流工業通訊協議，可直接對接市面上絕大多數電力運維管理系統、變電站智能監控平臺、配網數字化管理系統，無需額外開發適配插件，設備測試生成的時域反射波形數據、故障位置數據、故障類型標簽可實時上傳至運維平臺，實現電力電纜檢測數據的統一管理、趨勢分析，為預防性巡檢、運維計劃制定提供數據支撐。數據格式層面，測試數據支持CSV、WAV等通用格式導出，可直接導入各類電力故障分析軟件進行深度分析，滿足電力檢測報告編制、故障原因溯源的需求。同時設備支持對接變電站的智能巡檢機器人系統，可作為機器人搭載的檢測模塊使用，實現無人化電纜故障定期測試，大幅降低一線巡檢人員的工作強度。該設備可適配10kV配網電纜、35kV到500kV高壓輸變電電纜、架空絕緣電纜、礦用阻燃電纜等多類型電力線纜的測試數據上傳需求，可滿足電網數字化轉型、企業智慧運維體系建設的各類數據對接要求，大幅提升

TDR-109電纜故障定位儀作為高精度三通道時域反射類電力測試設備，核心技術參數完全符合電力檢測的專業要求：距離測量范圍覆蓋0-62.5m、0-125m直至0-128000m共12個檔位，距離測量誤差為子量程的0.01%-0.2%，在VOP=60%的條件下最小誤差僅為12.5cm；有效采樣率可達800MHz，阻抗覆蓋范圍20Ω-600Ω，探頭脈沖持續時間可調范圍為10ns-100s，脈沖輸出幅度分為兩檔，U1不低于18V、U2不低于86V，設備靈敏度優于1mV，動態范圍可達80dB，速度因數設置范圍為33.3%-99.9%，步長0.01%，內置最多300組電纜速度因數參數，可適配各類材質的電纜測試需求。存儲方面支持最多存儲1000組測試波形、300組電纜參數，可同時對比6組歷史波形，支持減法模式僅顯示波形差異，快速識別故障特征。基于上述參數，該設備可滿足多類電纜測試需求：可精準定位低阻接地、高阻絕緣故障、相間短路、斷線故障、閃絡性故障等各類電纜故障，支持間歇性故障捕獲模式，可抓取偶發的電纜接觸不良隱患，可適配電力電纜、架空線路、信號控制電纜、通訊電纜、計算機網絡電纜等多類線纜的測試需求
