P12i便攜式故障定位系統在安全保障方面以PROSAFE多維安全系統作為核心設計。標準配置為PROSAFE三維安全，其中一維集成緊急開關與安全鎖，確保在異常時立即切斷電源；二維采用保護放電技術，在測試結束或中斷時安全釋放電纜殘余電荷；三維為故障地狀態監測，通過FU與EP傳感器套件實時監視接地與故障環境，防止誤觸帶電體。設備還可選配PROSAFE五維安全，新增分離變壓器與額外的殘余電壓監視器，進一步隔離高壓并確認放電徹底。在環境與防護層面，整機達到IP54防護等級，外殼與接插件具備一定的防塵防濺能力，適配野外與管井等潮濕現場。關于更具體的電磁兼容與國際標準編號，公開資料未逐項列明，用戶在選型時可依據PROSAFE三維或五維安全體系以及IP54防護等級來確認其現場作業的安全基礎。對于高壓電纜搶修這類高風險作業，完善的多維安全體系比單純的性能參數更為關鍵，也體現了該設備的工程化設計取向。

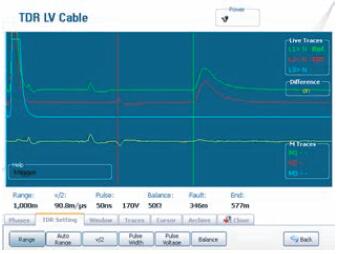

使用P12i便攜式故障定位系統完成檢測后，結果研判應以時域反射曲線、故障距離讀數與聲音放電點三類信息為依據。預定位階段，儀器在超大液晶屏上顯示測量曲線，依據脈沖從發射到故障點反射的時間差解算距離，零點二米的分辨率與九十公里的范圍足以區分近端低阻與遠端高阻故障；當曲線出現明顯阻抗突變拐點，即對應故障位置，可結合二十五到一千六百歐姆的阻抗匹配范圍判斷故障性質。精定位階段，沿路徑查找高壓浪涌產生的聲音放電點，聲磁信號最強的位置即為精確故障點；間歇故障需借助掃描模式捕捉瞬時特征后再定位。為提升判定可靠性，應在同一條件下多次預定位比對距離，并讓精定位的聲磁峰值與預定位距離相互印證，最終確認開挖點，避免誤挖造成二次停電。對于重要負荷線路，建議結合歷史檔案與路徑圖紙交叉驗證，進一步降低開挖風險，保障搶修一次成功。

P12i便攜式故障定位系統由中央控制單元、時域反射測量模塊、高壓發生與浪涌模塊、安全系統及顯示單元共同構成。時域反射測量部分脈沖寬度可調于五十納秒到十微秒，分辨率零點二米、范圍九十公里、阻抗匹配二十五到一千六百歐姆，覆蓋低阻與高阻故障的預定位。高壓部分提供三、六、十二千伏多檔浪涌等級，標準每級浪涌能量一千焦耳、可選配至兩千焦耳，亮點能量更高達兩千五百焦耳，配合約三秒的快速浪涌周期；高壓直流模式達十八千伏，外護套測試模式達十二千伏。安全部分采用PROSAFE三維或五維體系，配FU與EP傳感器套件。顯示部分采用超大液晶屏同步呈現曲線與參數。整機尺寸為四百三十乘五百一十六乘八百七十五毫米，重量八十五公斤，防護等級IP54，使用二百三十伏五十赫茲電源，工作溫度為零下十到正五十五攝氏度，標準配置含五米連接電纜與傳感器套件，構成完整的便攜式電纜故障定位平臺。

P12i便攜式故障定位系統適用的場景主要集中在地下與綜合電纜網絡的故障處置。在電網與配電網領域，它用于十二千伏及以下中壓配電電纜與低壓電纜的故障查找，尤其是在城市地下管網、電纜溝與直埋線路發生不明斷線、接地或閃絡時，快速給出故障距離與精確位置。在市政管網與軌道交通場景中，供水、照明與信號系統的埋地電纜同樣依賴這臺儀器完成搶修定位，縮短停電與停運時間。對于間歇性故障，設備的專用掃描模式可在故障未穩定復現前捕捉特征，避免反復試送。配合選配的電纜故障精定位儀與護套故障定位儀，P12i還能延伸至外護套故障的安全查找。無論是日常巡檢發現的隱患還是突發故障搶修，這臺便攜式故障定位系統都能以集成自動系統與App風格界面支撐現場高效作業。其菜單引導與曲線顯示也降低了對操作人員經驗的依賴，使搶修班組能在第一時間鎖定故障區段。

使用P12i便攜式故障定位系統時，首先要嚴格執行高壓安全規范，設備涉及最高十八千伏的高壓與上千焦耳的浪涌能量，操作前須確認被測電纜已隔離、放電并可靠接地，由具備資質的人員在監護下作業。其次要善用PROSAFE安全系統，每次上電前檢查緊急開關與安全鎖完好，測試前后通過保護放電技術釋放殘余電荷，并關注故障地狀態監測的提示，禁止在接地異常時繼續加壓。第三要重視傳感器連接，F(xiàn)U與EP傳感器套件須正確安裝，確保故障地狀態監測有效，避免誤判帶電。第四要規范選配使用，精定位儀與護套定位儀僅在對應模式下啟用，外護套測試嚴格控制在十二千伏及規定變比內。第五要注意環境，設備工作溫度為零下十到正五十五攝氏度、防護等級IP54，雨天或管井積水環境應做好防護，長期存放避免受潮影響高壓部件。此外，浪涌能量較高時須在警戒區內作業，疏散無關人員并設立警示，防止高壓放電對周邊人員與設備造成影響。

P12i便攜式故障定位系統能在復雜現場穩定工作，關鍵在于PROSAFE多維安全系統與高適應性設計。設備標準配備PROSAFE三維安全，通過故障地狀態監測實時掌握電纜與接地環境，一旦檢測到接地異常或人員誤觸風險即聯動保護，避免高壓事故；保護放電技術則在每次測試后自動泄放殘余能量，降低誤觸電可能。在抗干擾定位方面，時域反射測量采用電弧反射等多種高壓模式激發穩定放電，配合零點二米高分辨率與九十公里大范圍，即使在長距離、多分支的地下網絡中也能可靠捕捉故障特征；對間歇性故障的專用掃描模式可減少環境噪聲與負荷波動帶來的漏檢。結構上整機達到IP54防護并采用堅固機箱，配合中央控制單元的統一管理，使P12i在電網、市政與軌道交通等電磁與潮濕環境并存的現場仍能安全、穩定地完成故障定位。這種將人員防護與定位可靠性統一考慮的設計，使P12i既安全又實用，適配城市地下管網等受限空間的搶修需求。

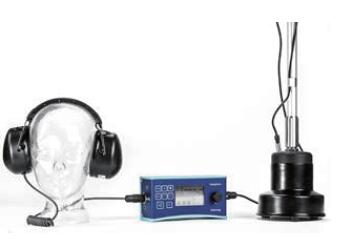

P12i便攜式故障定位系統的工作原理建立在時域反射測量與高壓沖擊相結合的基礎之上。預定位階段，儀器利用集成的精密時域反射測量功能，通過感應式電弧反射技術向電纜注入測試脈沖，依據脈沖在故障點反射回來的時間差與波速計算故障距離，分辨率可達零點二米、測量范圍達九十公里，既能處理低阻故障也能處理高阻故障。對于間歇性故障，設備提供專用掃描模式捕捉瞬時開路；對于高阻故障，電弧反射、浪涌電流與衰減電壓等多種高壓預定位模式可在十二到十八千伏下激發故障點。精定位階段，P12i以高達每秒三次的快速高壓浪涌脈沖產生聲音放電，現場人員借助聲磁法沿路徑查找放電點即可確定精確位置；對于潮濕故障還可啟用一點五安培的高電流故障調節。正是這種預定位加精定位的雙段機制，使設備無需經驗也能完成電纜故障的全過程定位。

P12i便攜式故障定位系統的標準操作流程圍繞預定位、精定位與故障排除三個階段展開。預定位階段，先將連接電纜接入故障電纜端頭，通過中央控制單元選擇時域反射測量模式，設備以五十納秒到十微秒可調的脈沖寬度向線路注入信號，依據反射時間差計算故障距離，分辨率零點二米、范圍達九十公里；對高阻故障切換至電弧反射或浪涌電流等高壓模式激發。精定位階段，開啟高壓浪涌脈沖，儀器以約三秒周期產生聲音放電，操作人員沿電纜路徑使用聲磁法查找放電點，必要時借助選配的精定位儀與護套定位儀縮小范圍；對潮濕故障可啟用高電流故障調節。故障排除階段，確認精確位置后開挖或處理故障段，恢復絕緣并復核。整套流程由App風格界面與旋轉編碼器引導，配合超大液晶屏的曲線顯示，適合現場快速完成從發現到定位的閉環。

P12i便攜式故障定位系統相比同類電纜故障定位設備具備多項突出特點。其一是高度集成，將時域反射測量、高壓預定位與聲音精定位整合于一個中央控制單元，用戶無需拼接多臺儀器即可完成從預定位到排除的全流程。其二是能量充足，標準提供高達一千焦耳的多范圍輸出，亮點能量可達兩千五百焦耳，并可選配提升至每級兩千焦耳，足以應對高阻與潮濕等苛刻故障。其三是操作友好，采用App風格用戶界面與旋轉編碼器參數設置，配合菜單引導使新手也能上手，超大液晶屏同步顯示曲線與參數代碼。其四是安全完善，內置PROSAFE三維安全系統覆蓋緊急開關、保護放電與故障地狀態監測。其五是適配廣泛，覆蓋六到十二千伏電纜系統及低壓網絡，并支持三相與超低壓電纜模式。這些特點使它在便攜式電纜故障定位中兼顧了集成度、能量與現場易用性。

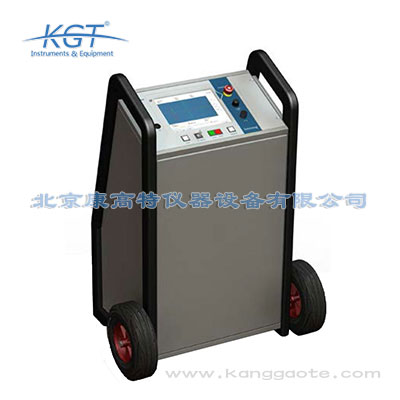

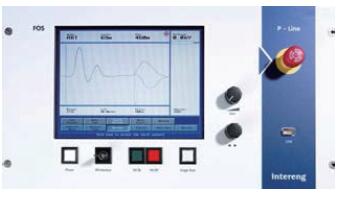

P12i便攜式故障定位系統是Intereng鷹騰推出的一款面向低壓與中壓電纜網絡的便攜式電纜故障定位設備，主要用于在復雜的十二千伏及以下配電電纜中完成故障排查、預定位與精定位，覆蓋從故障發現到最終排除的全流程服務。這款儀器集成了自動測試系統與精密時域反射測量功能，能夠檢測并精確定位各類低阻、高阻與間歇性電纜故障，即便缺乏經驗的用戶也可通過菜單引導輕松完成操作。P12i便攜式故障定位系統配備超大液晶顯示屏，可同時呈現測量曲線、設置參數與信息代碼，幫助現場人員直觀判斷故障位置。設備提供高達一千焦耳的多范圍輸出，并可通過選配將浪涌能量提升至兩千焦耳，配合最高兩千五百焦耳的亮點能量應對苛刻的故障條件。整機便攜、由中央控制單元統一管理，適合電網、市政管網與軌道交通等地下電纜網絡的現場搶修。
