它主要面向低壓配電電纜的故障查找，例如小區配網、路燈電纜、分支箱出線等埋地低壓線路的斷線、接地與低阻故障。對于高阻或閃絡性故障，沖擊電壓可把故障點化為可聽的放電，從而被聲磁法捕捉。它也適用于電纜外護套破損的定點，借助跨步電壓法沿路徑查找護套缺陷。在新建或改造電纜投運前的耐壓試驗中，直流高壓模式也能承擔部分絕緣驗證工作。由于體積小、便于車載，它特別適合分散點位、需要頻繁轉移的現場巡檢與搶修任務。在老舊小區與沿街商鋪密集區，快速定點能顯著縮短停電時間，減少對用戶的影響。這也是它受到配網運維班組歡迎的現實原因所在。少破一次路，就是實打?qū)嵉男б媾c口碑。對用戶而言，早一刻送電就是最好的服務。快速定點，本質上就是在為用戶搶回寶貴的用電時間。把停電時間縮到最短，就是為配網運維創造最真實、最可見的價值貢獻。

設備符合 EN 50191 等高壓試驗裝置的安全控制標準，對人員與設備的安全給出明確要求。它配備熱磁脫扣的過電流保護開關，并在機箱上留有外部緊急關閉接口，異常時可快速切斷電源。全封裝結構與保護接地、工作接地的分離設計，進一步降低了操作中誤觸電的可能。現場使用還應遵循高壓試驗的安全規程，設置警戒區與監護，放電棒與接地桿要規范使用。只有把設備自帶防護與作業規程結合起來，才能在激發高壓的同時守住安全底線，防止誤操作引發事故。標準不是束縛，而是把安全變成可執行的操作動作。守住規程，高壓試驗才敢放心大膽地去做。安全冗余，永遠值得在多花一點功夫上投入。省下的潛在風險成本遠不止這點。安全上的投入，從來都不是浪費，而是底線保障。規程立在那里，作業人員的心里才真正有底，操作才有定力。

選擇取決于被測電纜的電壓等級與故障類型。對于中高壓電纜的主絕緣故障，往往需要更高輸出電壓與能量的設備才能擊穿高阻點；而 SSG 500 的十六千伏六檔輸出與最高五百一十二瓦秒的沖擊能量，更聚焦于低壓電纜與護套類故障，定位足夠且更輕便。若單位以低壓配網運維為主，它能在滿足需求的同時降低設備重量與占用空間。配置論證時應先統計常遇故障的電壓等級與阻值分布，再匹配輸出檔位、能量與可擴展性，避免大材小用或能力不足。明確目標電壓等級，配置才不會偏離實際需求。論證階段把常遇故障梳理清楚，后期使用才會順手而不被動。配置對路，設備才真正好用而非擺設。論證到位，日常使用才會順手無憂。選對設備，比盲目追求高檔更能解決實際痛點。論證清楚、目標明確，才不會在設備配置與日常使用中用錯力氣。

城市配網環境電磁背景復雜，單純聽音容易被環境噪聲掩蓋。SSG 500 配合 protrac 系統采用聲磁同步原理，用磁場信號作為時間基準來鎖定放電瞬間，再比對聲波傳播延遲，從而把真實的故障放電從背景干擾中區分出來。跨步電壓法在護套故障定位中受地表電位差主導，對外界電磁噪聲相對不敏感。現場應盡量在安靜時段作業，并合理布設傳感器，使聲磁特征清晰。多重方法相互印證，比單靠耳朵判斷更可靠，也能減少因干擾導致的誤定點。多重方法相互印證，比單靠感官判斷更可靠。這也是現代電纜定位區別于老式聽音法的關鍵所在。方法越扎實，誤判的空間就越小。把出錯概率壓低，才是對的定位結果。多種方法互證，得出的定位結論才更經得起推敲。多種方法互證，說到底就是一個穩字，得出的結果才靠得住。穩字當頭，方能少出錯、更不出錯，結果才牢靠。

先將設備與被測電纜故障相可靠連接，確認接地與警戒措施到位，選好輸出電壓檔位與沖擊頻率。啟動后沿電纜路徑用聽音或傳感器尋找放電聲最強的位置，結合磁場到達時間判斷故障方位，逐步縮小范圍。若做外護套故障，可切換跨步電壓法，沿路徑測量地表電位差定位破損點。測量中注意觀察電壓測量儀的示值是否在對應量程內，并在切換檔位后重新確認接線。找到疑似點后應在多點復核，確認聲磁特征一致再開挖，避免誤判造成不必要的破路。規范步驟加上多點復核，能把誤開挖的概率降到最低。定點的信心來自方法的嚴謹，而不是運氣。嚴謹?shù)牧鞒蹋菧p少返工的最便宜保險。一次把事做對，勝過反復補救折騰。流程嚴謹一點，后期返工與扯皮就少一大截。嚴謹其實是性價比最高的做法，省下來的都是隱形的返工成本。這一做法值得長期堅持下去。

低壓電纜故障若不能快速定點，往往導致大面積、長時間停電與反復破路，影響居民與商戶用電。SSG 500 以輕便的激發源配合聲磁或跨步電壓定位，把故障查找從憑經驗摸索變?yōu)橛蟹椒ǖ牧鞒蹋@著縮短查障時間。它適合裝車巡線，在多個點位間快速轉移，契合配網故障分散的特點。與 protrac 等定位系統協同，還能把預定位與精定點串成閉環。對運維單位而言，它既是搶修提速的工具，也是降低開挖成本、減少對用戶影響的有效手段。它讓搶修從被動應付走向主動流程。對配網可靠性而言，這樣的方法型工具價值明確而實在。可靠性提升，最終惠及每一位用電客戶。配網穩了，萬家燈火才能穩穩當當。配網安穩運行，最終受益的是千千萬萬的用電家庭。萬家燈火的安穩，恰恰系于每一次規范、細致的現場操作之中，細節決定成敗。細微之處最見真章與功夫。

高壓激發前必須確認被測回路另一端無人接觸，并按規程裝設接地線，防止意外帶電。設備雖有自動放電裝置，操作前后仍應使用專用放電接地桿對電纜充分放電，并用驗電確認無殘余電壓。現場須劃定警戒區、懸掛標識并設專人監護，嚴禁無關人員進入高壓影響范圍。出現過電流保護跳閘時，應先排查接線與絕緣，不可盲目強行重啟。運輸與存放要避免劇烈震動損傷高壓部件，長期停用前按說明書做好放電與防潮，保持機箱與接頭的干燥清潔。安全裝置再多，也替代不了人的規范操作。把規程內化為習慣，才是真正可靠的安全屏障。規范之上，更要有警覺與責任心。制度與人結合起來，現場才沒有安全死角。在規矩之內作業，才談得上真正的從容與自由。安全這件事，從來都沒有任何僥幸可以騰挪與討價還價的余地。須時刻繃緊安全這根弦。

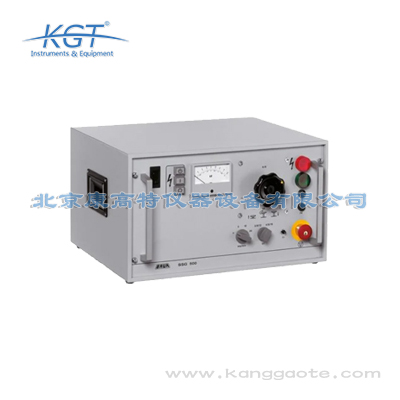

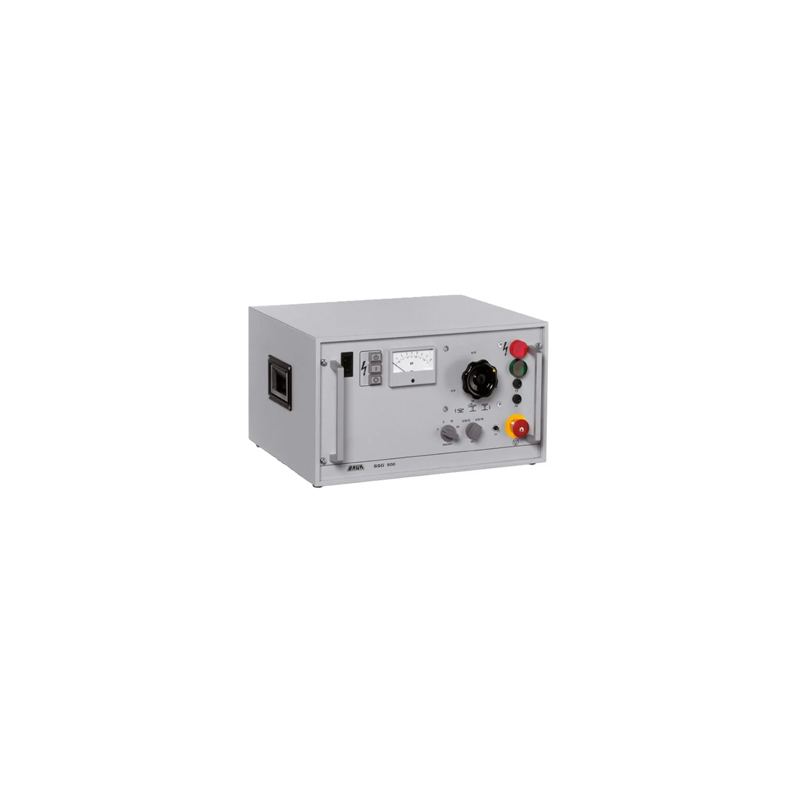

SSG 500 是奧地利 BAUR 推出的一臺沖擊電壓發生器，專為低壓電力電纜的故障定位而設計。它能在電纜上產生沖擊電壓與直流電壓，用于地下電力電纜、尤其是低壓電纜的預定位與精確定位。設備采用十九英寸標準機箱，內部集成了電氣安全控制裝置與自動放電裝置，結構全封裝，安全性很高。配合 BAUR 自家的 protrac 定位系統，它可實現聲磁同步定位或跨步電壓定位，幫助運維人員快速找到故障點。其緊湊設計適合裝車開赴現場，是電纜運維單位處理低壓電纜故障的常用激發源設備。相比依賴經驗盲目查線，這種標準化激發讓低壓電纜查障變得有章可循、效率更高。它的輕便特性也更契合配網點多面廣、需要頻繁轉移的現場作業節奏。流程化的查障方式，也讓新手更容易上手并形成穩定產出。方法沉淀為習慣，團隊整體都會受益。標準化的操作，讓個人經驗變成可復制的團隊能力。

設備內部通過高壓電路在電纜故障點施加周期性的沖擊電壓，使故障點擊穿放電，沿電纜向外輻射出聲波與電磁波。現場人員用聽覺或傳感器捕捉放電產生的聲音，結合磁場信號判斷故障方位。用戶可在手動或自動沖擊模式之間選擇，脈沖序列頻率可調為每分鐘十次或二十次，以適配不同測試需求。直流模式則輸出最高十六千伏電壓，用于電纜本體及外護套的耐壓與絕緣檢查。整個過程由內置安全控制裝置管理，斷電后自動放電裝置會把高壓端殘余電荷安全釋放，避免觸電風險。把高壓激發與聲磁接收分開理解，有助于在現場準確區分真實放電與環境噪聲。掌握原理，才能在讀數異常時快速判斷問題出在設備側還是電纜側。原理清晰，現場才不至于被假信號帶偏節奏。知其然也知其所以然，處置會更穩。懂原理的人，遇到異常才不會被表面現象帶著走。

設備提供三種顯示范圍的電壓測量儀，分別對應零到四千伏、零到八千伏與零到十六千伏，精度為百分之一點五，操作人員可按所選輸出檔位切換觀察。沖擊能量可在二百八十八瓦秒與五百一十二瓦秒之間預選，覆蓋全部電壓范圍，能量越大對高阻故障的擊穿能力越強。讀數應結合當前檔位解讀，避免跨量程誤讀。若發現示值異常跳動，先檢查接線接觸與接地，再判斷是否為電纜內部間歇性故障。把電壓、能量與定位結果一并記錄，有利于形成完整的故障處理檔案。能量與電壓檔位匹配故障特征，才能事半功倍。讀數就是操作的眼睛，任何時候都不可忽視。看清檔位，才能讀得準也用得準。每個細節清楚，最終結論才站得住腳。檔位與讀數，是整套操作的準繩，必須看清記牢。讀數準確，后續的操作與判斷才能準確，環環相扣不容含糊。準繩意識一刻也不可松懈。
