波蘭SONEL S.A.（索耐）PQM-750電能質量分析儀固定電表，用于測量和記錄電源參數是否符合標準和適用法律，并能夠驗證電力銷售/購買合同的預設條款。現在熱賣中，如需購買，可通過客服熱線聯系我們！

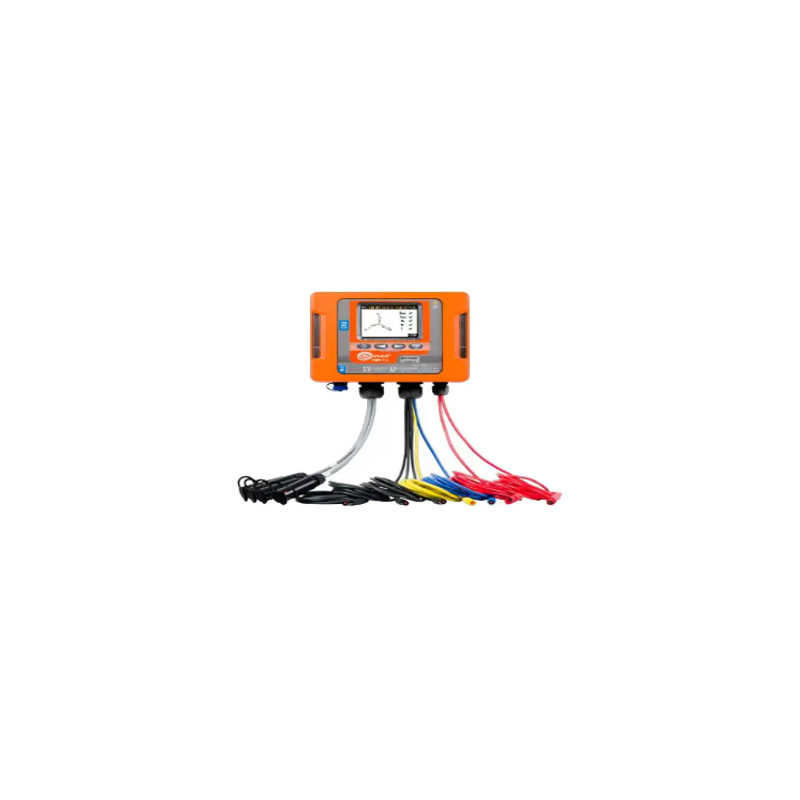

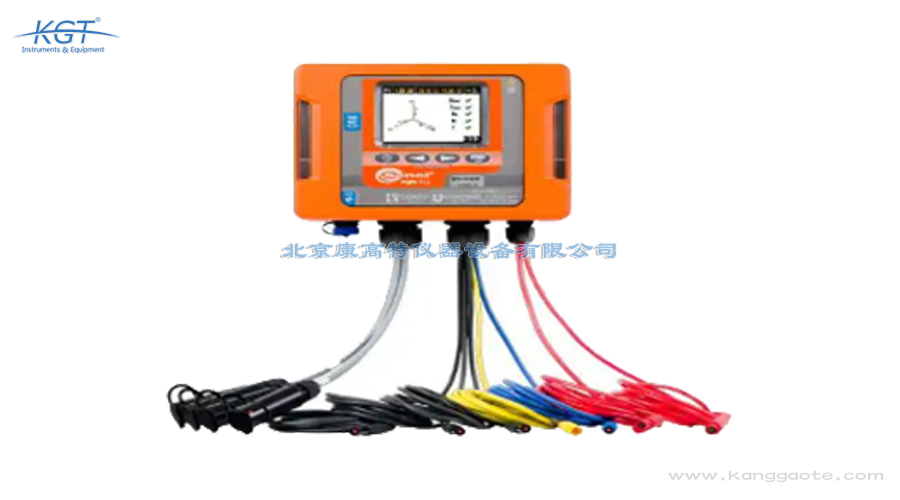

PQM-750電能質量分析儀介紹
固定式、模塊化、綜合型
固定電表，用于測量和記錄電源參數是否符合標準和適用法律，并能夠驗證電力銷售/購買合同的預設條款。
屬于 A 類。設計為安裝在 DIN 導軌上（可以安裝在柜子墻壁上）。模塊化設計允許添加新模塊以擴展儀表的功能。該儀器允許在 50 Hz、60 Hz 和 400 Hz* 網絡中進行測量。
* 即將推出
特征
完全符合 IEC 61000-4-30 的 A 級標準，由認可實驗室出具的證書確認
電壓輸入 L1、L2、L3、N、E（5 個端子）
L1、L2、L3、N、E 電流（5 個電流互感器）
內置電流互感器 5 A（可選：1 A*），可利用一次側計算結果進行間接測量（可選：帶外部電流互感器的版本*）
在 50 Hz、60 Hz 網絡下運行，在 400 Hz 網絡下運行*
記錄電壓和電流事件以及波形
測量 4,000 多個參數
24 位模擬數字轉換器
基本采樣率為 80 kHz
2…150 kHz 頻段的傳導發射監測
兩個 LAN 端口，其中一個可選擇使用 PoE（以太網供電）為儀表供電
電源 85…264 V AC (120…300 V DC)，內置可充電電池
8 GB 內存（microSD 卡）
USB 端口用于儀表更新和數據交換
兩個二進制輸入、兩個繼電器輸出、兩個 RS-485 端口
繼電器輸出監控分析儀的運行（看門狗）
用于外部溫度傳感器的單線輸入
2.4 英寸觸摸屏
DIN 導軌或墻壁安裝
擴展總線允許連接各種外部模塊（例如 GPS、LTE）
內置網絡服務器，用于對儀表進行編程、讀取當前數據、查看帶有波形圖/RMS 顯示的記錄事件列表
通過 NTP 服務器、IRIG-B（通過內置 RS-485）與參考時間同步
可選 GPS 模塊*
電壓輸入測量類別 CAT III 600 V (IV 300 V)
電流輸入測量類別為 CAT III 300 V
密封電流和電壓輸入的可能性
* 即將推出
其他功能
標準傳輸協議
Modbus TCP/IP
Modbus RTU
IEC 61850
功率質量差異
Web 界面（Web 服務器）
從任何網絡瀏覽器訪問界面
模塊化
該儀器可以通過附加通信協議以及物理和軟件功能進行擴展。
附加內部模塊*
瞬態模塊
SSR繼電器模塊
18…60 V DC 電源裝置
附加外部模塊*
LTE GSM 模塊
帶 IRIG-B 輸出的 GPS 模塊
I/O 模塊
LCD 7”觸摸屏，可在安裝位置全面操作分析儀
* 即將推出
測量參數
內置軟件（網絡界面 - 網絡服務器）允許您配置設備并查看實際數據。它允許測量以下參數。
L1、L2、L3+N/PE 的相 RMS 電壓U
L12、L23、L31的相間 RMS 電壓U
所有相的RMS 電流I + N + PE
電壓和電流的波峰因數CF
L1 的網絡頻率f
L1、L2、L3 的有功功率P
L1、L2、L3 的有功功率P1（50 Hz 間隔）
L1、L2、L3 的無功功率Q
L1、L2、L3 的無功功率Q1（間隔 50 Hz ）
L1、L2、L3的視在功率S
L1、L2、L3 的視在功率S1（間隔 50 Hz ）
三相總功率P 3F、Q 3F、S 3F
三相總功率P1 3F、Q1 3F、S1 3F
L1、L2、L3 的cosφ 、 cosφ 3F
L1、L2、L3 的功率因數PF、PF 3F
L1、L2、L3 的tgφ ， tgφ 3F
L1、L2、L3 的失真功率D
三相總畸變功率D 3F
失真功率因數DPF用于 L1、L2、L3
事件的相電壓和電流形狀
電流和電壓的相圖
L1、L2、L3 的有功電能 – 取E P+或給定E P-。
三相有功電能 – 得出E P3F+或給定E P3F-
L1、L2、L3 的電感無功電能消耗 – E QL+
L1、L2、L3 的電容無功電能消耗 – E QC+
三相無功電能消耗 – 電感性E QL3F+和電容性 E QC3F+
L1、L2、L3 的視在能量 – E S
三相視在電能E S3F
電流和電壓中256次 諧波
電流和電壓中高達 256 次間諧波
電流和電壓諧波之間的角度
監控2…150 kHz帶寬
U直流 相電壓分量
諧波電流和電壓占 RMS 值的份額 (%) – h nR
諧波電流和電壓相對于基波諧波的份額 h1 (%) – h nF
根據 RMS 值計算電壓和電流的THD R (%)
相對于基波諧波計算的電壓和電流的THD F (%)
根據 RMS 值計算電壓和電流的TID R (%)
相對于基波諧波計算的電壓和電流的TID F (%)
有功和無功諧波功率
I 1、I 2、I 3、I N的K因子
因子 K（歐洲）
對稱電壓分量：零電壓U 0，正電壓U 1，反電壓U 2
相容階數（1、4、7、…）、相反階數（2、5、8、…）、零階數（3、6、9、…）的諧波分量的電壓值（V、%）
電流的對稱分量：零電流I 0，直流電流I 1，逆電流I 2
直流（1、4、7、…）、反直流（2、5、8、…）、零次（3、6、9、…）諧波分量的電流值（A，%）
短期光閃爍系數P st
長期光閃爍系數P lt
電壓不平衡
電流不平衡
瞬態電壓 U 高達 6000 V
紋波控制信號
溫度：Tw（分析儀內部）、Tz1…Tz4（單線）
標準
該儀器符合 IEC 61000-4-30 標準的 A 級要求，并且符合以下要求：
產品標準：
IEC 62586-1 – 電源系統中的電能質量測量 – 第 1 部分：電能質量儀器 (PQI)
IEC 62586-2 – 電源系統中的電能質量測量 – 第 2 部分：功能測試和不確定度要求
測量網絡參數的標準：
IEC 61000-4-30 – 電磁兼容性 (EMC) – 測試和測量技術 – 電能質量測量方法
IEC 61000-4-7 – 電磁兼容性 (EMC) – 測試和測量技術 – 電源系統及連接設備的諧波和間諧波測量及儀表通用指南
IEC 61000-4-15 – 電磁兼容性 (EMC) – 測試和測量技術 – 閃爍計 – 功能和設計規格
EN 50160 – 公共電網供電的電壓特性
安全標準：
IEC 61010-1 – 測量控制和實驗室用電氣設備的安全要求。第 1 部分：一般要求
IEC 61010-2-030 – 測量、控制和實驗室用電氣設備的安全要求 – 第 2-030 部分：具有測試或測量電路的設備的特殊要求
電磁兼容標準：
EN 55032 – 多媒體設備的電磁兼容性 – 發射要求
IEC 61000-6-5 – 電磁兼容性 (EMC) – 第 6-5 部分：通用標準 – 發電站和變電站環境中使用的設備的抗擾度
PQM-750電能質量分析儀參數
|
范圍
|
測量范圍
|
最大分辨率
|
準確性
|
交流電壓 (TRMS)
U L-L MAX = 2000 V，U L-E MAX = 1000 V
|
0.0...1000.0V
|
4 位有效數字
|
±0.1%U DIN
|
|
波峰因數
|
|
|
|
|
電壓
|
1.0…6.5（690 V 電壓為 1.65）
|
0.01
|
±5％
|
|
當前的
|
1.00…10.00
|
0.01
|
±5％
|
|
交流電 (TRMS)
|
0…20 安
|
4 位有效數字
|
±0.2%
|
|
頻率
|
40.000…70.000赫茲
|
0.001 赫茲
|
±0.01赫茲
|
有功功率
IEC 62053-22 0.2S 級
|
取決于電壓和電流比
|
4 位有效數字
|
±0.2%
|
無功功率
IEC 62053-24 等級 0.5S
|
取決于電壓和電流比
|
4 位有效數字
|
±0.5%
|
|
視在功率
|
取決于電壓和電流比
|
4 位有效數字
|
±0.2%
|
有功電能
IEC 62053-22 0.2S 級
|
取決于電壓和電流比
|
4 位有效數字
|
±0.2%
|
無功電能
IEC 62053-24 0.5S 級
|
取決于電壓和電流比
|
4 位有效數字
|
±0.5%
|
|
視在能量
|
取決于電壓和電流比
|
4 位有效數字
|
±0.2%
|
|
cosφ 和功率因數 (PF)
|
-1.000…1.000
|
0.001
|
0.05
|
|
正切值
|
-10.000…10.000
|
0.001
|
取決于有功功率和無功功率的誤差
|
|
諧波和間諧波
|
|
|
|
|
電壓
|
直流，0…256
|
4 位有效數字
|
±0.05% U din，mv < 1% U din
±5% mv，mv ≥ 1% U din
|
|
當前的
|
0…256
|
4 位有效數字
|
±0.15% I rin，當 mv < 3% I rin 時
±5% mv，當 mv ≥ 3% I rin 時
|
|
總諧波失真
|
|
|
|
|
電壓
|
0…20％
|
0.01%
|
±0.3%（絕對誤差）
|
|
當前的
|
0…100%
|
0.01%
|
±0.3%（絕對誤差）
|
|
諧波有功功率和無功功率
|
取決于電壓和電流比
|
4 位有效數字
|
—
|
|
電流和電壓諧波之間的角度
|
-180.0…+180.0°
|
0.1°
|
n = 1 時≤0.05°
2 ≤ n ≤ 60 時≤1°，f nom = 50 Hz時
≤4° 61 ≤ n ≤ 256 時≤4°，f nom = 50 Hz時
|
|
K 因子
|
1.0…50.0
|
0.01
|
±10％
|
|
閃爍指數
|
0.20…10.00
|
0.01
|
±5％
|
|
不平衡因素
|
|
|
|
|
電壓和電流
|
0.0…20.0%
|
0.1％
|
±0.15%（絕對誤差）
|
|
控制信號的測量
|
|
|
|
|
電壓
|
f R = 5…30000 Hz時，U din最高可達 15%
|
4 位有效數字
|
未指定 <1% U din
±0.15% 對于 1…3% U din
±5% 對于 3…15% U din
|
|
帶內輻射
|
|
|
|
|
2…9 千赫
|
200 Hz 倍數的單一頻率
|
0.01V
|
±0.1% U din，mv < 2% U din
±5% mv，mv ≥ 2% U din
|
|
8…150 kHz
|
2 kHz 倍數的單一頻率
|
0.01V
|
±(5%+0.1V)
|
mv——測量值
