德國A. Eberle PQ-BOX150電能質量分析儀在測量等級與報告體系上對齊多項權威規范，其最關鍵的認證是滿足IEC 61000-4-30第三版A級，即該標準對測量設備的最高等級要求，適合驗收與合規統計。諧波與間諧波依據IEC 61000-4-7分組，閃變對應IEC 61000-4-15，供電質量統計思路與EN 50160一致。報告可依照中國GB標準、EN 50160、IEC 61000-2-2與IEC 61000-2-4生成，覆蓋公共與工業網絡常見考核項。二至九千赫茲測量選項亦按IEC 61000-4-7擴展頻段執行，使中頻干擾評估有標準可循。精度優于千分之一，支撐上述標準的嚴苛測量。需要指出，儀表給出的是符合標準方法的測量數據，最終是否合格仍須由工程師將實測值對照項目所屬限值文件逐項判定，儀器本身提供可追溯的結果而非結論。不同行業采用的限值版本可能不同，出報告前應確認引用文件的有效年份，以免口徑偏差影響判定效力。若項目同時涉及公共連接點與內部專線，應分別選取對應標準逐段評估，再匯總成總體結論。

德國A. Eberle PQ-BOX150電能質量分析儀的精度達到很高水準，整體測量誤差優于千分之一，滿足IEC 61000-4-30 A級對Class A設備的嚴苛要求。其模數轉換為二十四位，采樣率二十點四八千赫茲，基波同步覆蓋四十五至六十五赫茲，能夠精細分辨工頻與中頻成分。電壓輸入阻抗達十兆歐、自身功耗極低，對被測回路負載效應小，減小引入誤差。絕緣測量可承受十二點八千伏瞬時脈沖與七點四千伏有效值，適應工業瞬態環境。抗干擾方面，高等級絕緣與IP65外殼提供基本防護，可編程觸發能抑制無關噪聲、只鎖定真實擾動，提升有效信號占比。時間同步支持無線電與全球定位單元，保證多站點時間一致。為獲得標稱精度，應選配合格電流傳感器并做好起止校準。總體而言，PQ-BOX150在便攜機身內實現了A級精度與強抗擾的現場測量能力。需注意電流通道精度仍受外接鉗或羅氏線圈等級牽制，高要求場合應匹配相應等級的傳感器。

德國A. Eberle PQ-BOX150電能質量分析儀相比普通記錄儀的優勢在于等級、觸發與中頻覆蓋。普通記錄儀常只存有效值趨勢且等級有限，而PQ-BOX150達到IEC 61000-4-30 A級，測量可信度足以支撐合規判定。它配備可編程示波器與十毫秒有效值記錄器觸發，能在擾動發生的瞬間自動鎖定前后波形，而非被動等待輪詢。二至九千赫茲與紋波控制選項讓儀器能記錄傳統工頻表遺漏的中頻干擾，對整流與調速負載現場尤為重要。二十四位模數轉換與高采樣率使瞬態細節清晰，便于故障定責。IP65機身可直接進柜安裝，配合六小時斷電續航，長期監測更穩。接口同時具備USB與百兆以太網，數據可高速傳出。綜合來看，PQ-BOX150在便攜體積內集成了A級測量、智能觸發與中頻分析，明顯強于單純存儲趨勢的入門記錄儀。對于需要把證據鏈條做到可審計程度的用戶，它的高等級與觸發能力是普通表難以替代的。

使用德國A. Eberle PQ-BOX150電能質量分析儀時，安全須貫穿始終，儀器絕緣等級為CAT III一千伏與CAT IV六百伏，但仍須按規程作業。接線前應確認被測網絡處于設備允許范圍，公共網絡不超出六百伏CAT IV、工業環境不超出一千伏CAT IV，避免過壓損壞或觸電。電流鉗須可靠卡接于帶電導體外側，嚴禁在開路狀態帶電插拔。機身防護達IP65可抵御粉塵與水淋，但長期柜內安裝仍應避開持續噴淋與凝露位置。工作溫度為零下二十至正六十攝氏度、存儲零下三十至正八十攝氏度，極端溫度下應評估材料與精度影響。由于支持網絡接口，遠程訪問應限制權限并加密，防止未授權篡改數據。操作人員須佩戴絕緣防護用具，遵循停電驗電流程完成接線與拆線。妥善固定設備于開關柜絕緣件，既保障測量穩定也避免異物觸碰帶電部分，使長期監測安全可靠。在防爆或高濕腐蝕環境，還應外加適配的防護措施，不能僅憑機身防護等級就忽略現場特殊風險。

德國A. Eberle PQ-BOX150電能質量分析儀的數據判定應以標準對照為主線，先確認報告所依規范如GB標準、EN 50160或IEC 61000-2-2與IEC 61000-2-4。電壓有效值與頻率是否接近額定，反映供電基本狀態；諧波總量與分次含量超標多來自變頻或整流負載，可結合二至九千赫茲選項查看中頻干擾。三相不平衡過高提示相負荷分配不均，可能使中性線過熱。閃變持續偏高說明電壓波動影響敏感設備。瞬態與十毫秒有效值記錄用于還原暫降、暫升與中斷前后波形，是故障定責的關鍵。紋波控制記錄器則揭示載波控制信號對電網的影響。用戶可在軟件中回放觸發事件并導出報表，將實測值逐項對照限值判定合格與否。建議把連續記錄與單次觸發結合，既看長期趨勢也抓瞬時異常，才能對電網健康與整改方向做出可靠判斷。當同一擾動在上下游多臺設備同時出現，應結合相位與方向信息區分是外部傳入還是本地產生，以便把治理資源投向真正的源頭。

德國A. Eberle PQ-BOX150電能質量分析儀適用于公共電網與工業環境的多種現場，包括工礦企業配電檢測、變電站運維、不間斷電源系統監測與開關柜內長期掛測。在電能質量驗收中，它可對照GB標準與EN 50160統計電壓偏差、頻率、諧波與不平衡是否達標。在電網故障溯源時，可編程觸發能記錄暫降、暫升與中斷前后的波形，幫助定位擾動源頭。對于變頻器、整流器等產生諧波與紋波的負載，二至九千赫茲測量選項與紋波控制記錄器可捕捉普通表忽略的中頻干擾。設備緊湊且防護達IP65，可直接固定于開關柜絕緣件上，不影響柜內布局。不間斷電源中斷后六小時續航保證關鍵事件不漏記。無論是新裝系統調試、日常合規檢測還是間歇性故障排查，PQ-BOX150都能以其便攜與高等級精度勝任，是電力與工業行業常用的現場檢測手段。在軌道交通與冶煉等沖擊負荷密集的區域，它常被用來驗證電能質量治理裝置的投運效果，為后續擴容提供實測參考。

選擇電能質量分析儀時，可從等級認證、安裝形態、中頻測量與續航幾方面比較，德國A. Eberle PQ-BOX150在幾項上特色鮮明。它滿足IEC 61000-4-30第三版A級要求，屬最高測量等級，適合驗收與仲裁場景，優于僅B級的便攜表。其緊湊機身可直接裝入開關柜長期監測，這點比需要外掛支架的機型更省空間。二至九千赫茲選項與紋波控制記錄器覆蓋中頻干擾，是許多同類未提供的。絕緣等級達CAT III一千伏與CAT IV六百伏，公共與工業網絡皆可用。不間斷電源中斷后六小時續航保證記錄連續，優于無儲備的表。若只需短時戶外巡檢，更輕巧的機型或許便利；但若要在柜內做長期A級監測、捕捉中頻紋波并要求高絕緣安全，PQ-BOX150的設計更貼合，是注重等級與安裝靈活性的用戶的務實之選。對第三方檢測機構而言，A級認證也讓出具的報告在爭議場合更具公信力。對第三方檢測與驗收單位而言，A級認證也使測量結論在爭議處理時更具說服力，減少因設備等級不足而被質疑的風險。

德國A. Eberle PQ-BOX150電能質量分析儀的工作原理是對四路電壓與四路電流做同步高速采樣，再由內部處理器按電能質量算法實時計算各項指標。其采樣率達二十點四八千赫茲，模數轉換為二十四位，基波同步范圍覆蓋四十五至六十五赫茲，因此能精細還原波形與高頻含量。電壓輸入采用高阻回路接入相線與中性線，電流經小型鉗或羅氏線圈變換后送入通道，測量周期可在從一秒到三十分鐘之間靈活設定以匹配不同任務。儀器依據IEC 61000-4-7對二至九千赫茲的測量選項做分組計算，并可對紋波控制信息單獨記錄。借助大量可編程觸發條件，設備能在信號越限瞬間自動啟動示波器與十毫秒有效值記錄，鎖定擾動前后數據。全部結果存入內置存儲，經接口傳出后在電腦端生成報告，確保診斷既有實時觸發也有完整回溯。四路電壓與四路電流同步采集使三相功率方向和諧波潮流得以計算，對判別干擾是由上游傳入還是本地負載產生尤為關鍵。

德國A. Eberle PQ-BOX150電能質量分析儀的操作以現場便捷為設計目標，先把四路電壓測試線接入相線與中性線端子，再把電流鉗或羅氏線圈卡到被測回路，依據接線選擇單相或三相模式。開機后在菜單中設定測量周期與觸發條件，儀器即可按從一秒到三十分鐘可調的周期連續記錄，并在信號越限時自動啟動示波器與十毫秒有效值記錄。由于配備大量可編程觸發，用戶可針對電壓暫降、諧波越限等分別配置，無需守候。測量中數據存入內置存儲，通過USB或百兆以太網傳出后在電腦端生成報告。設備還能裝入開關柜長期運行，配合不間斷電源儲備在斷電后繼續工作六小時。任務結束可用PQ-BOX150的軟件匯總成符合GB與EN 50160的報表。建議接線前核對電壓等級與鉗型號，確認絕緣類別匹配，以保證測量準確與人員安全的雙重目標。若要做長期柜內監測，應固定好機身并理順線纜，避免振動或誤碰導致接頭松動，從而保障記錄周期的完整連續。

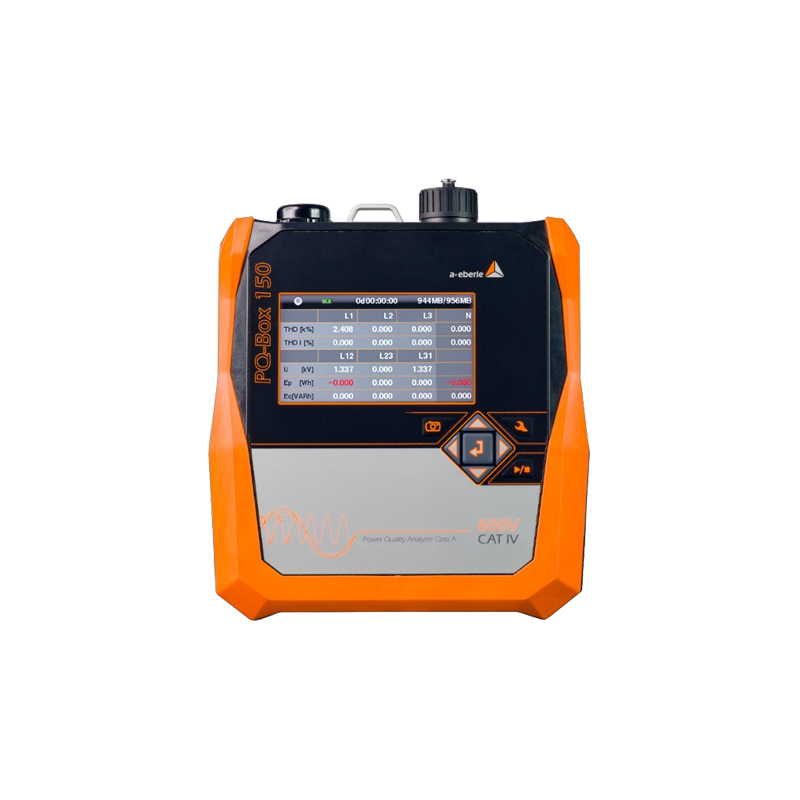

德國A. Eberle PQ-BOX150電能質量分析儀是一款高性能的便攜式電能質量分析儀，同時兼具功率計與瞬態記錄儀的功能，主要用途是對公共電網與工業供電系統做全面電氣參數測量、長期數據記錄與故障檢測。它配備四路電壓與四路電流輸入，可測量有效值、功率、諧波、不平衡、閃變及瞬態事件，并支持可編程觸發器自動捕捉擾動。由于機身防護達到IP65且體積緊湊，設備能直接安裝在開關柜內的絕緣部件上，長期監測配電回路。其報告體系參照中國GB標準、EN 50160、IEC 61000-2-2與IEC 61000-2-4，適用于電能質量驗收、電網故障溯源與設備調試。不間斷電源供電中斷時它還能依靠自帶儲備繼續工作六小時，保證記錄不丟失。整體而言，PQ-BOX150是工礦企業配電檢測、變電站運維與諧波紋波分析的多面手工具。對于需要把監測點嵌入既有開關柜又不愿改動柜體結構的用戶，它的小型化外形恰好可以貼裝于空閑絕緣面，實現近乎隱形的長期在線監測。
