首次上手HIOKI PQ3100時，最省力的做法是利用QUICK SET功能，按屏幕提示選擇要記錄的項目，儀器會自動完成其余設置，不必逐項翻菜單。接線方式支持單相2線、單相3線、三相3線、三相4線，此外還可以用ch4測量電壓或電流，并且所有通道都能夠?qū)?yīng)交流或直流測量，因此混合供電的系統也能一次接入。 電壓線使用隨附的L1000-05，紅、黃、藍、灰、黑五色配引出線和鱷魚夾，配合彩色螺旋管區分相位，現場不容易接錯。電流傳感器插上后按檢測鍵，主機就能自動認出型號和量程。 測量過程中可以按一個鍵切換畫面，把全部測量參數調出來核對，不必中斷記錄。數據保存進SD或SDHC存儲卡，之后再送到計算機處理。整機裝配電池組Z1003后重約2.5 kg，尺寸為300 mm寬、211 mm高、68 mm厚，可以單手拎到配電柜前操作。回收到工位后，把存儲卡里的結果按文件夾歸類導入分析軟件，便能與其他地點的數據合并處理，現場花費的時間因而明顯縮短。

HIOKI PQ3100的諧波通道覆蓋第0次到第50次，諧波功率同樣按這一范圍給出，諧波電壓與諧波電流的相位差則從第1次計算到第50次。除整數次諧波之外，儀器還提供0.5次到49.5次的間諧波數據，用來識別變頻器、電弧類負載所產生的非整數次分量，這類分量往往是常規儀表看不到的。 總諧波畸變率按電壓與電流分別統計，同時給出K因數，便于判斷變壓器在畸變電流作用下的額外發熱裕度是否還夠用。升級到帶閃變功能的版本之后，瞬態閃變值按IEC 61000-4-15規定的方法給出，并提供短時間閃變、長時間閃變以及ΔV10結果。 對于敏感設備不明原因的復位、誤動作或異常噪聲，頻域數據往往比單純的電壓有效值更能說明問題所在。把諧波譜圖與事件發生時刻對齊查看，通常就能指出干擾源來自哪一路負載。把測量安排在負載投切頻繁的時段，間諧波與閃變的結果會更接近最不利工況，據此判斷治理措施是否到位也比較穩妥。

HIOKI PQ3100的電流測量范圍覆蓋AC/DC 50.000 mA到5.0000 kA，實際上限取決于現場選用的電流傳感器，因此同一臺主機既能處理控制回路的小信號，也能應付低壓母線的大電流。配套的AC/DC傳感器提供5 A、50 A、500 A三檔量程，柔性電流鉗則提供50 A、500 A、5000 A三檔量程，用戶按被測線路額定值就近選取即可。 由于有效測量范圍可以達到所選量程的120%，使用柔性電流鉗時最大能夠測量6000 A，這個余量讓啟動沖擊電流一類超出額定值的暫態不會被截頂。寬量程設計使同一臺儀器可以從CT次級端一直用到大電流配電回路，不必為每個場景另配儀表。 電流傳感器由PQ3100主機直接供電，不需要額外準備AC適配器，現場布線因此簡化不少。連接之后按下識別鍵，儀器會自動判斷傳感器類型與最大電流量程，避免人工設定錯誤導致的一整輪無效測量。使用AC/DC自動調零電流傳感器時，還可以長時間穩定地測量直流成分。多回路同時測量時，可用隨附的彩色螺旋管給不同鉗口著色，方便在數據里區分每一路對應的相序。

PQ3100的關鍵設計是并行運算而非輪巡切換，電壓、電流、功率、諧波與閃變各自擁有獨立的運算過程，因此任意一項參數在時間軸上都沒有空檔。瞬態過電壓以200 kHz采樣捕捉微秒級尖峰；頻率估計既可以從單個波形算起，也可以用200 ms窗口的10個或12個波形、乃至10秒間的波形來算，快變與慢變的成因因此得以區分。 異常判據同樣分層：浪涌、下陷、停電這三類依據電壓1/2有效值判定，而該有效值每隔半個周波就刷新一次；沖擊電流則按每半波運算得到的電流有效值來檢測，啟動類暫態不會被當成噪聲濾掉。與此同時，儀器還逐項給出電壓與電流的波形峰值、波峰因數以及各類功率、電能、功率因數、不平衡率等派生量。 一旦滿足觸發條件，儀器會保存事件發生之前1秒與之后10秒共計11秒的波形，并在趨勢記錄期間繼續累積長時段數據。所有事件項目可設為并列觸發，已經落盤的結果在測量仍在進行時就能直接調出來核對，不必等到收工。

光伏并網系統中做負載截斷測試，關鍵是要完整記錄截斷瞬間電壓與電流的過渡變化，HIOKI PQ3100正是針對這一需求設計的。發生異常時，儀器可以記錄總共11秒的波形，其中事件發生之前1秒、事件發生之后10秒，這樣既能看到截斷前的穩態運行狀況，也能看清過渡過程的衰減軌跡。 拿到波形之后，利用光標測量可以讀出峰值大小與持續時間，進而判斷保護動作時間是否在整定值范圍內。與此同時，儀器對潮流方向反轉、諧波抬升、直流分量注入等現象同樣保持記錄，這些數據在逆變器并網驗收時經常需要一并提交。 測量直流分量要靠AC/DC自動調零電流傳感器，配合主機對功率的雙向計量，可以長時間跟蹤光伏出力變化而不出現基線漂移。由于全部記錄都帶時間戳，事后把日照曲線與事件列表對齊，通常就能確認異常究竟由開關操作引起還是由電網側擾動引起。若現場需要更長的觀察周期，儀器本身支持最長一年的連續記錄，春夏季與秋冬季的出力差異可以在同一份數據里比較。

HIOKI PQ3100的最長記錄時間可達1年，最多記錄容量為9999件乘以365日，因此跨季節的長期趨勢調查不需要中途停機取數。數據寫入SD或SDHC存儲卡，取出存儲卡后通過計算機讀入即可分析。由于容量上限為9999件乘以365日，即便按較高的事件觸發頻率長期運行，也不必擔心中途被寫滿而漏掉關鍵波形。 儀器本身提供SD/SDHC存儲卡插槽、RS-232C、具備HTTP服務器功能的LAN接口以及USB 2.0共四類通道，既可以現場用線纜直連，也可以把主機掛在局域網上，遠端打開瀏覽器查看儀器狀態。 如果需要完全無人值守，還可以使用GENNECT Remote遠程測量聯網服務，這套系統大約5分鐘就能搭建完成，不需要專門的網絡知識。即便測量人員不在現場，也能遠程讀取數據并對這臺電能質量分析儀發出操作指令。主機可用AC適配器Z1002供電，輸入范圍為100到240 V、50/60 Hz、額定1.7 A；換用電池組Z1003時連續使用時間約8小時，充電時間5小時30分。外出作業前把兩塊電池都充滿，并在長時間記錄期間接上適配器，可以避免輪班切換時出現數據斷檔。

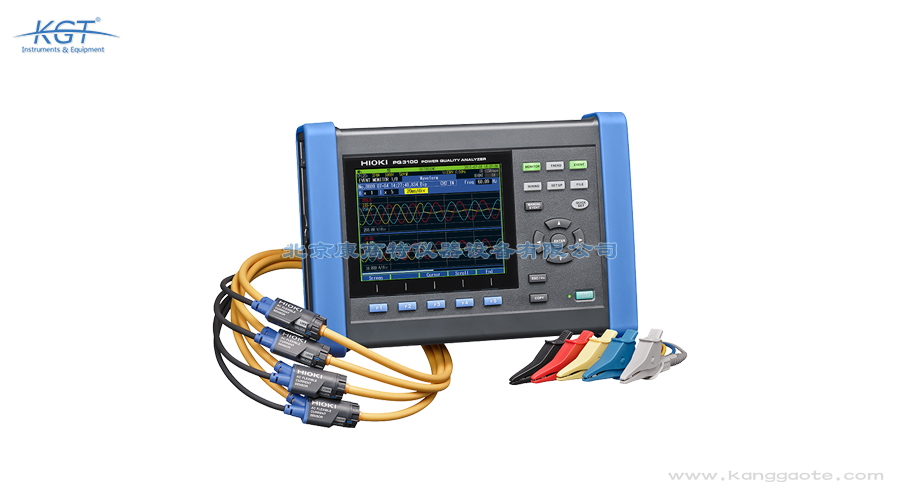

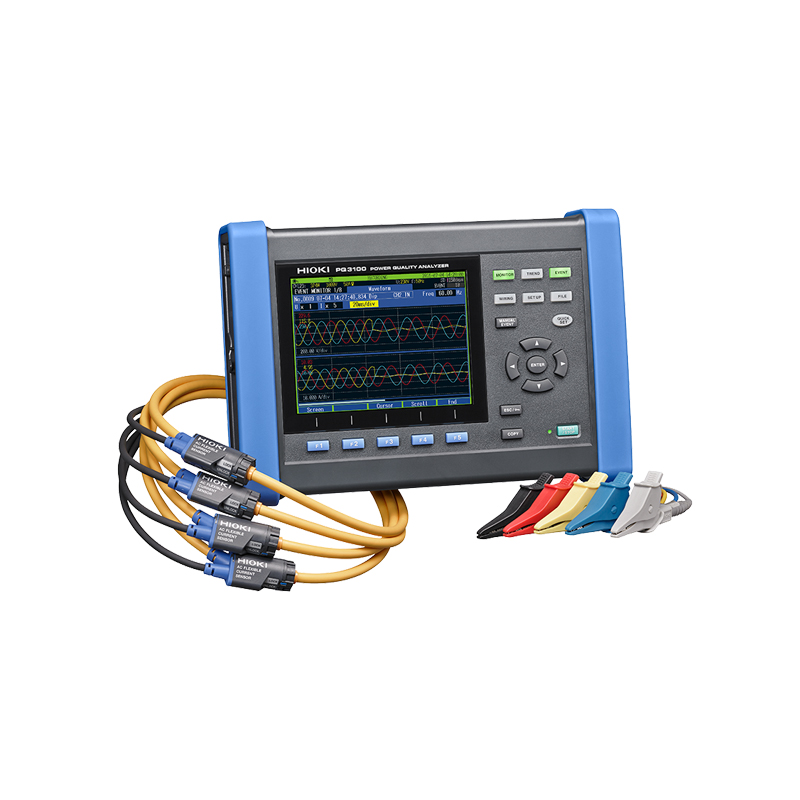

HIOKI PQ3100是一款面向配電現場調查的便攜式電能質量分析儀，主要用途是查清供電實況、找出故障誘因并為周期性維護留下可比對的記錄。它把電壓、電流、功率、諧波和閃變放在同一條時間軸上同步測量，同時持續監視瞬間停電、電壓驟降、電壓驟升、頻率偏移與沖擊電流等異常現象。 在日常使用中，新的電氣設備投運之前先在擬安裝位置記錄電壓波形、諧波背景與供電能力，設備投運之后按同樣方法復測并做對照，就能判斷這臺設備是否受到周邊負荷的牽連。對于電梯動力回路、密集配電柜一類不宜長期停電的位置，可以定期測量并從趨勢曲線里讀出異常先兆。 遇到已經發生的電源故障，PQ3100記錄下來的事件波形與趨勢數據可以幫助判斷異常究竟來自上游電網還是內部負荷，從而縮小排查范圍。配合柔性電流鉗，即使在雙重配線或母線排擁擠的場合也能安全完成夾持作業。

HIOKI PQ3100給出的基本精度是：電壓對標稱電壓為±0.2%，電流為±0.1% rdg.±0.1% f.s.并需疊加所配電流傳感器的精度，有功功率在直流下為±0.5% rdg.±0.5% f.s.，在交流下為±0.2% rdg.±0.1% f.s.，同樣要加上電流傳感器精度。可以看出，最終準確度很大程度上取決于前端傳感器的選型。 實際影響結果的因素首先是量程檔位，雖然有效測量范圍能到量程的120%，但選檔過大會讓讀數落在刻度低端，等于犧牲了分辨率。其次是接線方式，單相2線到三相4線以及ch4的用法若與實際配電不符，功率算法的前提就站不住。 此外，傳感器是否完成自動識別、夾持是否到位、被測回路是否存在明顯畸變，都會反映到讀數上。需要長時間測量含直流成分的電流時，必須使用具備自動調零能力的傳感器，否則基線會隨時間緩慢偏移。此外還要注意電壓線的走向，紅、黃、藍、灰、黑五色導線若與三相不對應，功率因數和不平衡率的計算結果同樣會偏離實際。

PQ ONE是HIOKI PQ3100附帶的電能質量分析軟件，可以把測量地點和測量日期都不同的數據分文件夾統一讀入，再由用戶選擇需要的項目輸出報告。它的快速報告功能能夠匯總多組數據的趨勢圖并生成報告，非常適合重復記錄時做跨日期比較，或者把多個地點的數據放在同一份文檔里對照。 數據分析一覽會以清單形式給出事件統計、事件列表與事件圖形，其中事件統計按日期和時間分別匯總發生情況，便于發現集中在某個班次或某個時段反復出現的異常。軟件還支持ITIC（CBEMA）曲線分析，這正是美國電能質量管理標準所采用的方法。 此外，EN50160判定功能既可以對趨勢期間內的電壓波動做評估，也能依據該標準完成分析與判定，判定標準或判定項目允許用戶自定義。軟件同時具備制作符合GB標準報告的能力。正因為報告模板與數據文件分離，同一套測量結果可以按照不同場合的要求分別編排，用于內部歸檔或?qū)ν馓峤欢疾槐刂匦聹y量。

PQ3100最突出的優勢是同步性，電壓、電流、功率、諧波、閃變?nèi)堪赐粫r序并行運算，不像輪巡式儀表那樣在不同參數之間切換，因而不會因為采樣錯開而丟失瞬態信息。異常判據均建立在各自的運算窗口上，例如頻率可以按單個波形、10或12個波形組成的200 ms窗口，以及10秒窗口分別運算，快慢變化的根源得以區分。 在事件處理上，它一邊記錄0.2秒的瞬時波形，一邊在電壓上升、電壓下降、沖擊電流發生時同時記錄30秒的1/2有效值波動趨勢，這個組合特別適合調查馬達啟動瞬間沖擊電流造成的電壓下降。所有事件項目還能并列觸發，測量期間即可在屏幕上回放。 現場細節上，6.5英寸TFT彩色液晶以640乘480點顯示全部參數，一并采用的寬量程設計、主機直接給電流傳感器供電、傳感器自動識別等措施，把接線出錯的概率壓到很低。對于需要長期蹲點又沒有外電源的場合，由電池組維持連續測量同樣可行，這一組合在現場往往決定了能否一次性完成任務。
