德國GMC Linax PQ3000/5000的基本不確定性依據IEC/EN 60688，電壓與電流為±0.1%，功率為±0.2%，功率因數為±0.1度，頻率為±0.01赫茲，不平衡與諧波以及總諧波畸變率均為±0.5%。有功能量與無功能量計量均達到Class 0.5S精度，滿足計費級要求，可直接支撐內部核算與需量管理。抗干擾方面，電流輸入相互隔離、電壓通道經保護阻抗，整體滿足應用組二與CAT II測量分類，可在受控電氣環境中穩定工作而不受鄰近回路串?dāng)_。內部時鐘月漂移約兩分鐘、經NTP同步后能量?jī)?chǔ)備超過十年，保證長期記錄的時基準確，使暫降與中斷事件的時間戳可信。聚碳酸酯外殼具自熄阻燃特性，配合不間斷電源可在外部失電時維持監測與數據完整，進一步提升惡劣工況下的可靠性與連續性。在變頻器與開關電源密集的場合，高帶寬采樣帶來的抗混疊表現尤為關鍵，能避免高頻噪聲被誤算入讀數。高更新率的測量讓控制策略能及時響應電網波動，提升整體用能效率。寬電源范圍使儀表在電壓波動時仍保持測量穩定而不丟失數據。

Linax PQ3000與PQ5000同屬德國GMC的面板式Class A電能質量監控系列，核心差異在測量量程與供電方式。PQ3000的標稱電壓上限為四百八十伏線電壓、八百三十二伏峰值，供電支持一百一十至二百三十伏交流與一百三十至二百三十伏直流以及二十四至四十八伏直流；PQ5000則提升到五百二十伏線電壓、九百伏峰值，供電為百至二百三十伏交流直流。若現場只有低壓交流母線且安裝空間緊湊、對成本敏感，PQ3000更經濟；若面對更高電壓母線或需要交直流寬電源冗余、外部失電時靠不間斷電源續守，應選PQ5000。兩者都支持相同的十八千赫茲采樣、網絡接口、監控功能和精度等級，基本不確定性完全一致。選型時主要依據被測網絡的電壓等級、輔助電源條件以及是否要求不間斷電源維持監測連續這三項來取舍。實際選型時還應核對接線方式是否覆蓋現場的四線不平衡或Aron接法，以免后期擴展受到限制。現場調試階段用便攜電腦讀取參數，可快速驗證接線與變比設置是否正確無誤。核對輔助電源規格可防止錯接導致設備通電即損壞的嚴重后果。

德國GMC Linax PQ3000/5000的本地操作與網頁接口結構一致，用戶可通過面板按鍵或?yàn)g覽器訪問同一套多語言純文本菜單，查看測量數據、參數化儀器并調用維護服務區。右上角狀態欄統一顯示報警、密碼保護、數據記錄、不間斷電源狀態以及時間日期，便于現場一眼掌握設備健康狀況。現場即可對十二個極限值和八個監控功能做自由定義，文本可分配給每個監視函數用于報警列表和事件條目，并設置可定義的運行條件工作小時計數器。上位機側安裝SMARTCOLLECT PM20后，可自動或手動導入設備生成的PQDIF文件，存入數據庫并對全部統計數據和事件細節做評估，也能定期檢索能耗數據。設備通過以太網以Modbus/TCP或HTTP通信，并由NTP服務器完成時鐘同步，保證多臺裝置時間基準一致，方便跨節點關聯分析擾動傳播路徑。多臺裝置經統一時鐘同步后，還能構建全廠電能質量態勢感知，把分散的錄波拼成完整的時間線。歷史數據庫積累越久，越能識別季節性或工況相關的電能質量變化規律。多裝置組網后，廠級電能質量看板讓運維管理更加直觀與高效。

德國GMC Linax PQ3000/5000以十八千赫茲采樣率對三相電壓電流連續采樣，依托內置算法按IEC 61000-4-30 Class A與EN 61000-4-7的要求計算各項電能質量指標。設備對每一周波提取瞬時值與相量角，進而得到有功、無功、視在功率以及功率因數，并通過對稱分量法分解出正序、負序和零序以評估三相不平衡。諧波模塊可給出到第五十次的獨立諧波分量以及電壓電流總諧波畸變率，閃變與電壓暫降暫升則按標準時間窗統計，所有結果均帶精確時間標簽存入數據記錄器。測量值組涵蓋瞬時值、電壓相量角、擴展無功功率分析、能量平衡與負荷曲線，可用于設備熱負荷評估與無功功率補償校驗。全部數據通過PQDIF文件格式經網絡傳送至上位機，由SMARTCOLLECT PM20軟件做長期統計與事件回溯，使維護人員在不打擾控制系統的前提下完成現場分析與延遲處置。相比于只記錄有效值的老式儀表，它對波形細節的捕捉讓工程師能區分諧波源與背景擾動，從而制定針對性治理方案。工程師借助趨勢曲線可預判設備老化趨勢，把計劃?rùn)z修從被動補救轉為主動干預。把錄波文件按事件歸類，能形成可檢索的電能質量知識庫供后續查閱。

德國GMC Linax PQ3000/5000的最大優勢在于它是固定安裝的在線設備，可全天候不間斷運行而無需人員值守，彌補了便攜式記錄儀只能臨時抓取的不足。它達到IEC 61000-4-30 Class A最高精度等級，并經過獨立實驗室按IEC 62586-2認證，測量結果可作為監管與談判的權威依據。裝置內置十二個極限值、八個帶三路輸入的監控功能以及集體報警，能在擾動發生的瞬間觸發數字輸出聯動保護或報警列表記錄。配合SMARTCOLLECT PM20軟件可自動生成EN 50160合規報告，并支持Modbus、HTTP與NTP接口融入企業能源管理系統，實現從采集到報表的閉環。便攜式儀器往往受電池與接入時長限制，難以覆蓋偶發暫降；而面板式結構始終在線，能完整記錄跨晝夜的擾動統計，這種持續監測加合規報告的能力是臨時性測量工具難以實現的。對于擔負關鍵負荷的用戶，持續在線的報警聯動比事后取證更有價值，能爭取到處置的黃金窗口。將報警輸出接入控制器后，擾動發生時能自動觸發保護或切換，縮小影響范圍。報警聯動保護讓單次擾動的影響被控制在最小范圍，保護關鍵資產。

德國GMC Linax PQ3000/5000主要符合IEC 61000-4-30第三版Class A電能質量測量標準，以及用于諧波測量的EN 61000-4-7和驗證合規性的IEC 62586-1、IEC 62586-2。它還支持EN 50160供電電壓特性標準，并能通過上位機輸出該標準的合格率報告，對頻率、電壓幅值、閃變、不平衡與諧波逐條評估。基本不確定性依據IEC/EN 60688，有功能量與無功能量均達Class 0.5S計費級精度。設備類型為PQI-A FI2，曾在聯邦計量機構以二百三十伏五十赫茲與一百二十伏六十赫茲條件測試，因此可作為監管機構、能源供應商談判或內部質量控制的可靠且可比的信息來源。這些層層疊疊的認證共同保證了測量結果的權威性與跨實驗室互認性，使生成的合規文件在合同爭議中具有說服力。這些認證并非營銷標簽，而是測量數據在仲裁與審計中被采信的前提，選型時應重點核對證書覆蓋范圍。在跨國項目中，統一采用國際標準的儀器可減少溝通成本并加快驗收進度。認證范圍與現場網絡制式匹配，才能保證報告被監管機構順利接受。

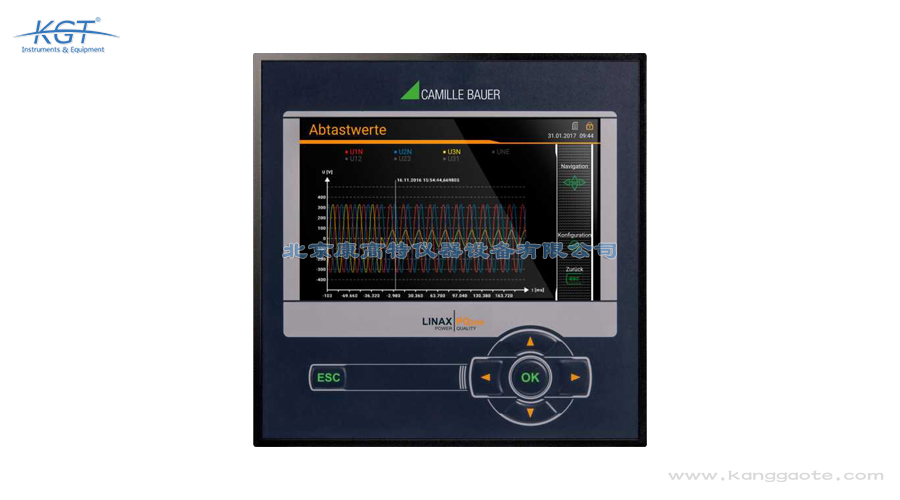

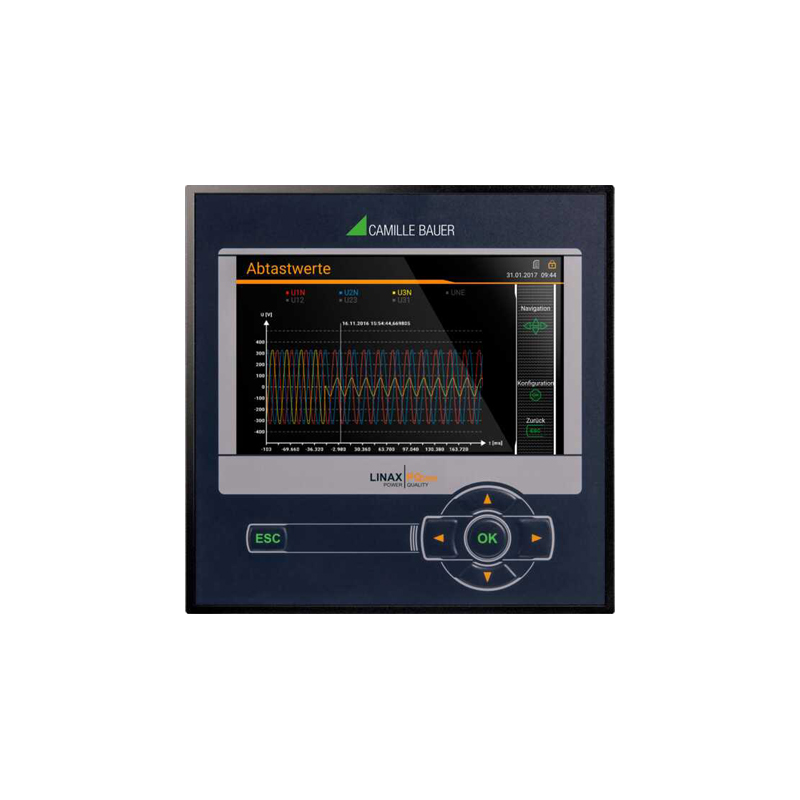

德國GMC Linax PQ3000/5000是一款符合IEC 61000-4-30 Class A標準的面板式在線電能質量監控裝置，主要用途是在電能質量事件對設備造成嚴重影響之前持續監測并捕捉電網異常。它安裝在配電盤或控制柜面板上，實時采集電壓、電流、功率、頻率、諧波、閃變、三相不平衡、電壓暫降與中斷等關鍵參數，幫助用戶主動發現電力擾動并定位根本原因。傳統上電能質量分析往往是在設備故障或生產中斷之后才被動展開，而該裝置把監控前置到隱患萌芽階段，從而避免了重復事故帶來的高昂損失。它把電能質量監測與能耗計量融為一體，既可用于電網、電廠及工業現場的長期連續監控，也能為能源供應商談判、監管報備和內部質量控制提供可靠可比的數據。Linax PQ3000/5000憑借高分辨率彩色TFT顯示屏與以太網接口，把現場告警、數據記錄和狀態信息統一呈現，使企業從被動搶修轉變?yōu)橹鲃?dòng)預防，保護關鍵工藝設備免受電壓暫降和諧波超標的侵蝕。在配電網日益復雜的今天，非線性負荷增多使得諧波與無功問題頻發，部署此類在線監控已成為保障供電品質的基礎手段。將監測數據納入企業能源管理系統后，還能與生產節拍關聯，揭示用電與產出的

安裝德國GMC Linax PQ3000/5000時須注意它是保護等級II類、污染等級二的面板設備，僅可在建筑物內使用，前面板防護為IP54而后殼為IP30。電壓輸入經保護阻抗接入，電流輸入彼此隔離，接線須嚴格按單相、分相、三線或四線以及Aron、Open-Y等連接方式對應端子，錯誤接線會導致計量與不平衡計算失真。電流標稱一至五安、最大七點五安，長期允許十安，瞬時可達百安但僅限極短間隔，切勿超出過載容量以免損壞端子。設備僅限戶內安裝，操作溫度依是否帶不間斷電源在零至三十五或負十至五十五攝氏度之間，海拔不超兩千米，相對濕度低于九成且無凝露。調試前應確認輔助電源規格，帶電部分操作需由具備資格人員執行并遵守當?shù)仉姎庖?guī)程，外部失電時由不間斷電源維持記錄完整。接線完成后建議做一次帶載核對，確認相序與極性無誤再投入長期運行，可減少誤報與漏報。定期復核接地與屏蔽連接，是維持長期測量穩定性的低成本有效手段。投運前的帶載核相能排除大部分隱性接線缺陷與相序錯誤。

德國GMC Linax PQ3000/5000判定數據合格的核心依據是IEC 61000-4-30 Class A與EN 50160兩條標準。裝置按標準時間窗統計電力頻率、電壓幅值、閃變、暫降暫升、中斷、不平衡、諧波與間諧波等指標，并與EN 50160給出的限值做比較，形成統計評估與越限標記。用戶借助SMARTCOLLECT PM20軟件把設備生成的PQDIF文件導入數據庫，即可自動輸出EN 50160合規報告，直觀顯示各項參數的合格率與越限時段，并定位擾動發生的具體時刻。對于電壓暫降、中斷等事件，設備帶時間戳記錄并可觸發集體報警，便于追溯根本原因與區分責任方。由于儀器經過IEC 62586-2獨立認證，所生成的報告數據具備權威性與可比性，可作為與供電方交涉、保險理賠或內部整改的正式依據，把原始采集轉化為可執行的決策文件。很多電能質量糾紛的焦點在于時段歸屬，帶時標的連續記錄恰好能厘清擾動發生在供電側還是用電側。把合規報告納入月度巡檢，可形成持續改進的閉環管理而非一次性應付。時標記錄為厘清供用電雙方的責任邊界提供客觀且不可篡改的證據。

德國GMC Linax PQ3000/5000適用于需要在配電系統中長期值守的場合，典型場景包括變電站、發電廠、工礦企業配電房以及對供電連續性要求高的生產線。由于它是面板安裝式結構，可直接嵌入開關柜或控制盤，對電網、電廠和其他工業網絡的電能質量做不間斷監控，而無需人員頻繁到場讀取。當用戶希望把電能質量監測與能耗管理合并部署時，該裝置能夠同時完成負荷曲線記錄和需量統計，支撐能源管理與節能核查。它還能在設備造成損壞前捕捉電壓暫降、中斷和諧波超標等隱患，因此常被用于關鍵工藝設備的供電品質保障以及內部質量控制的常態監測。對于需要與能源供應商對賬或接受監管核查的用電大戶，這種持續在線的記錄方式也比偶發巡檢更能還原事件全過程。對于數據中心與精密制造車間，哪怕毫秒級的電壓暫降也可能導致停機，因此把監控點前移到進線柜十分必要。在電能質量合同日益普及的背景下，連續記錄成為用戶維護自身權益的技術憑證。對連續生產工藝，監測前置顯著降低了非計劃停機的發生概率與損失。
