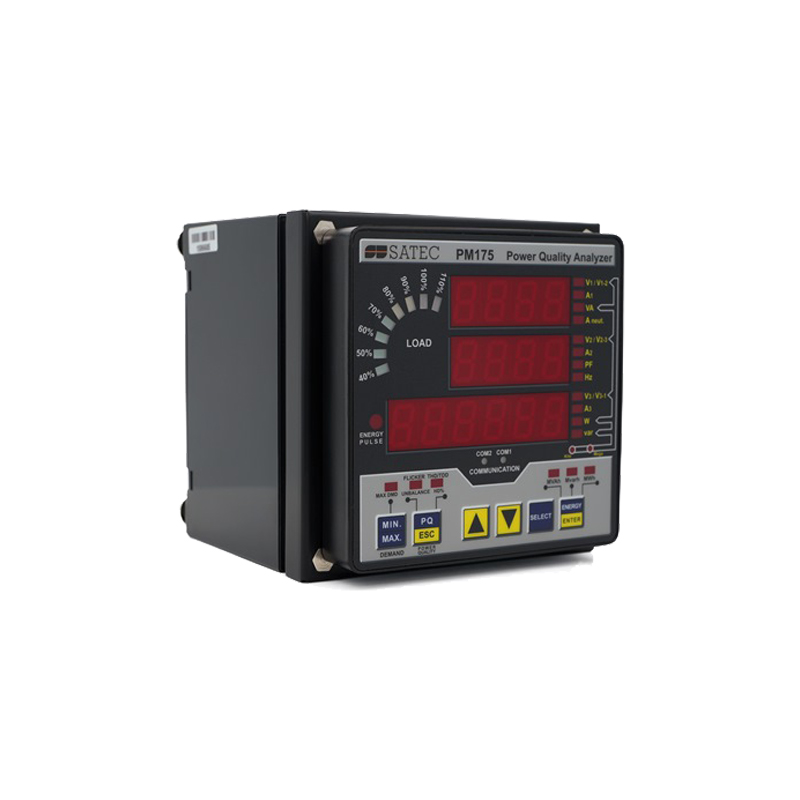

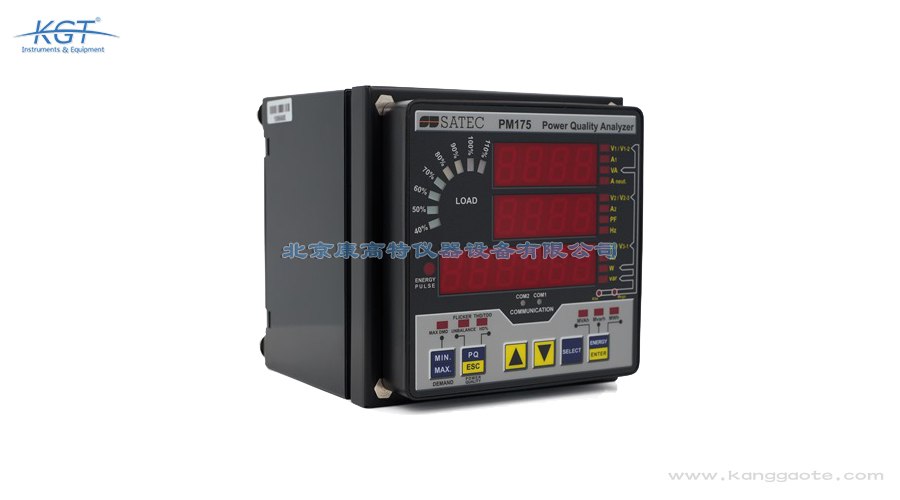

以色列SATEC PM175電能質量分析儀

品牌：以色列 SATEC
分類：電能質量分析
應用領域：電網，電廠，其他，
測試對象：
國際標準：
國家標準：
產品文檔：

聯系方式：010-68460051
Tel：13520131150

立即詢價

以色列SATEC PM175電能質量分析儀，0.2S 級測量精度，可選 LED 或 5.7 英寸觸控屏，顯示模塊可遠距離分離安裝。支持* 50 次諧波、間諧波、THD 與 TDD 分析，具備分時多費率計量、波形錄波與事件記錄功能。搭載雙通訊端口，兼容 TCP/IP、Profibus 協議，可遠程抄表配置，適配盤柜成套、變電站、工業配電室的電參監測與故障溯源。

以色列SATEC PM175電能質量分析儀產品簡介
PM175 是一款緊湊型多功能三相交流功率計與電能質量分析儀，專為滿足從電氣盤柜制造商到變電站運維人員等各類用戶的使用需求而設計。
可選用高亮 3 行 LED 顯示屏或 5.7 英寸彩色觸摸圖形顯示屏，便于現場讀取儀表數據。顯示模塊可獨立拆卸，與主機之間*安裝距離可達 1000 米。
配備兩個通訊端口，可通過配套通訊軟件或用戶數據采集軟件實現本地、遠程自動抄表與參數設置。儀表支持多種遠程通訊方式，包括 TCP/IP、Profibus 以及公用電話線路。

產品特性
- 3 路電壓、3 路電流互感器隔離交流輸入，可直接接入電網，也可通過電壓、電流互感器接入
- 多功能三相儀表（真有效值、電壓、電流、功率、功率因數、中性線電流、電壓 / 電流不平衡度、頻率）
- 內置諧波分析功能，支持電壓、電流總諧波畸變率 THD，電流總需求畸變率 TDD 以及 K 系數測量
- 可分析至 50 次諧波，輸出電壓、電流諧波頻譜及諧波相角
- 間諧波總畸變率
- 電流 / 電壓 / 總諧波畸變率 / 總需求畸變率需量計量
- 0.2S 級精度
- 分時計量（TOU），8 套費率電能 / 需量寄存器；支持 8 種費率、4 個季節、4 種日類型，每日* 8 次費率切換，可便捷編輯費率方案
- 自動記錄電能及*需量日曲線（總寄存器及各費率寄存器）
- 內置可編程控制器；16 個控制設定點；可自定義閾值與延時；繼電器輸出控制；1/2 周期響應
- 事件記錄儀：記錄設備內部診斷事件、控制事件及輸入輸出動作；16 組數據記錄儀，可按周期、內部 / 外部觸發條件實現可編程數據記錄
- 2 個波形記錄儀；可在同一畫面同步記錄 6 通道交流信號；采樣率支持每周期 32、64、128 點；故障前預錄 20 個周期；在每周期 32 點采樣率下，可連續記錄* 30 秒

應用場景
適用于盤柜成套、變電站運維場景，可對三相系統開展電參量計量、諧波與間諧波分析、波形錄波及事件記錄。支持分時計費、閾值聯鎖控制，具備豐富 IO 與多類通訊接口，可完成本地監測與遠程數據采集，廣泛用于工業配電室、廠礦供電系統，實現電能計量、電能質量評估與故障溯源。

以色列SATEC PM175電能質量分析儀技術參數

環境條件
項目	參數
工作溫度	-20℃ ~ +60℃（-4℉ ~ 140℉）
存儲溫度	-25℃ ~ +80℃（-13℉ ~ 176℉）
濕度	0?95% RH，無冷凝
結構參數
項目	參數
重量	1.23kg（2.7 磅）
外形尺寸（高 × 寬 × 深）	127×127×143?mm（5×5×5.6 英寸）
材料
部件	材質
外殼	PC/ABS 共混塑料
顯示殼體	PC/ABS 共混塑料
前面板	PC 塑料
PCB 電路板	FR4（UL94?V0）
接線端子	PBT（UL94?V0）
插拔連接器	聚酰胺 PA6.6（UL94?V0）
包裝	紙箱 + Stratocell® 聚乙烯泡沫襯墊
標簽	聚酯薄膜（UL94?V0）
供電電源
項目	參數
120/230V 交流?110/220V 直流規格	額定輸入 85?264VAC 50/60Hz；88?290VDC，功耗 10W
隔離等級	輸入?輸出：3000VAC；輸入?地：2000VAC
12VDC 規格	額定輸入 9.6?19VDC
24VDC 規格	額定輸入 19?37VDC
48VDC 規格	額定輸入 37?72VDC
接線線徑	最大 12AWG（3.5?mm2）
輸入額定參數
電壓輸入	過壓耐受：持續 1kV AC，2kV AC（1 秒）電氣隔離：3500VAC 接線線徑：最大 12AWG（3.5?mm2）
電流輸入	接線線徑：最大 12AWG（3.5?mm2）電氣隔離：3500VAC 工作范圍： 5A 規格：持續 10A 有效值，功耗＜0.1VA 1A 規格：持續 2A 有效值，功耗＜0.02VA 過載耐受： 5A 規格：持續 15A 有效值，300A（1 秒） 1A 規格：持續 6A 有效值，80A（1 秒）
繼電器輸出	2 路繼電器：3A/250VAC；3A/30VDC，單刀單擲 A 型接點接線線徑：最大 14AWG（1.5?mm2）電氣隔離：接點?線圈之間：2000VAC 開路接點之間：1000VAC（1 分鐘）動作時間：最大 10ms 釋放時間：最大 5ms 更新周期：1 個工頻周期
數字輸入	2 路干接點數字輸入接線線徑：最大 14AWG（1.5?mm2）電氣隔離：2000V 有效值內部供電：15V 掃描時間：1ms
