以色列SATEC PM174電能質量分析儀

品牌：以色列 SATEC
分類：電能質量分析
應用領域：電網，電廠，其他，
測試對象：
國際標準：
國家標準：
產品文檔：

聯系方式：010-68460051
Tel：13520131150

立即詢價

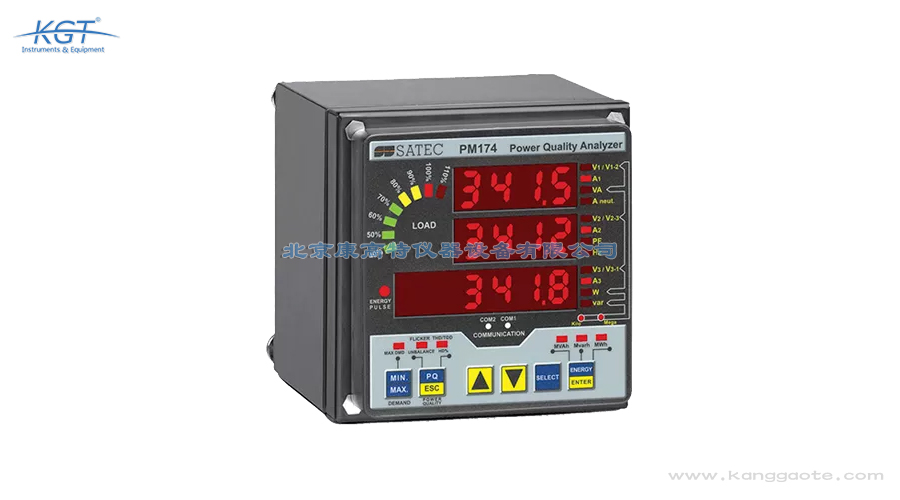

以色列SATEC PM174電能質量分析儀，0.2S 級測量精度，可選 LED 或 5.7 英寸觸控屏，顯示單元可分離遠程安裝，*可達 1000 米。支持* 50 次諧波、間諧波、THD、TDD 檢測，搭載分時多費率計量、波形錄波與事件記錄功能，雙通訊接口兼容 TCP/IP、Profibus，適用于工礦、變電站、數據中心配電系統，完成能耗統計、電能質量監測與故障排查。

以色列SATEC PM174電能質量分析儀產品簡介

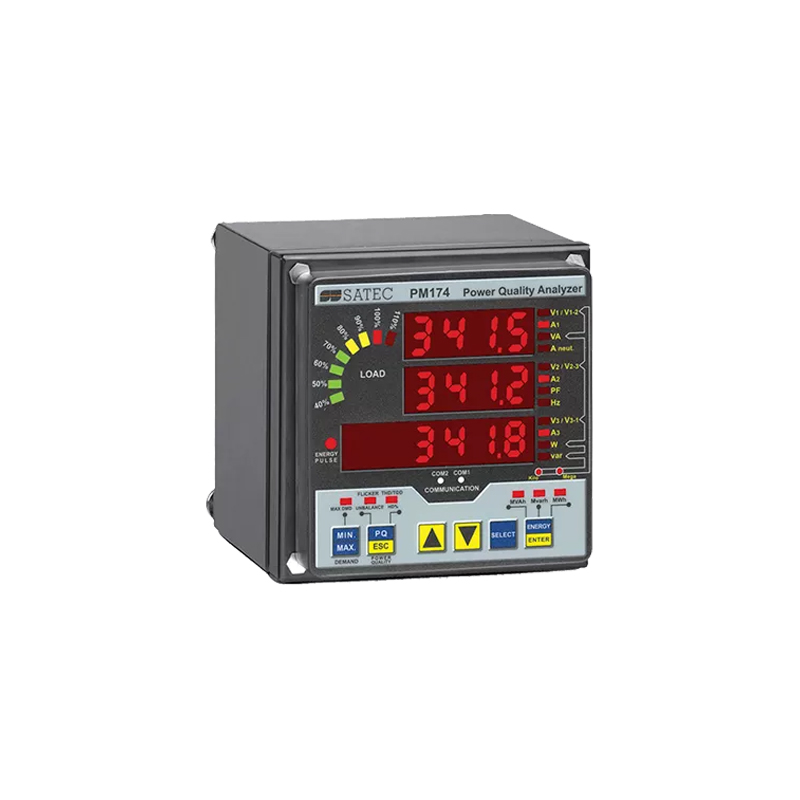

PM174 是一款緊湊型多功能三相交流功率表與電能質量分析儀，專為從電氣盤柜成套商到變電站運維人員的各類用戶需求而設計。
可選高亮 3 行 LED 顯示屏或 5.7 英寸彩色觸摸圖形顯示屏，便于現場讀取儀表數據。顯示模塊可獨立拆卸，與主機*安裝距離可達 1000 米。
配備兩個通信接口，可通過配套通信軟件或用戶數據采集軟件實現本地、遠程自動抄表與參數配置。儀表支持多種遠程通信方式，包括 TCP/IP、Profibus 以及公用電話線路。

產品特性
- 3 路電壓、3 路電流互感器隔離交流輸入，可直接接入電力線路，也可通過電壓互感器、電流互感器接入
- 多功能三相儀表（真有效值、電壓、電流、功率、功率因數、中性線電流、電壓 / 電流不平衡度、頻率）
- 內置諧波分析功能，可測量電壓、電流總諧波畸變率 THD，電流總需求畸變率 TDD 以及 K 系數
- 可顯示* 50 次的電壓、電流諧波頻譜及諧波相角
- 間諧波總畸變率
- 安培 / 伏特 / 總諧波畸變率 / 總需求畸變率需量表，精度等級 0.2S
- 分時電價（TOU）：8 套費率電能 / 需量寄存器；8 種費率、4 個季節、4 種日類型，每日* 8 次費率切換，可便捷編輯費率計劃
- 自動生成電能與*需量日記錄曲線（總寄存器及各費率寄存器）
- 內置可編程控制器；16 組控制設定點；可自定義閾值與延時；繼電器輸出控制；響應時間 1/2 個周期
- 事件記錄儀，記錄設備內部診斷事件、控制事件以及輸入輸出動作；16 路數據記錄儀；可按周期、內部 / 外部觸發條件實現可編程數據日志記錄
- 兩路波形記錄儀；可在同一畫面同步記錄 6 通道交流信號；采樣率支持每周期 32、64、128 點；故障前預錄 20 個周期；在每周期 32 點采樣率下，可連續記錄* 30 秒

應用場景
廣泛用于工礦企業、變電站、配電盤柜成套項目，可監測電網諧波、電壓暫態、不平衡等電能質量問題。也適用于商業綜合體、數據中心供配電系統，完成分時計費、故障錄波與事件記錄，為電能分析、能耗管理、設備故障排查提供可靠數據支撐。

以色列SATEC PM174電能質量分析儀技術參數

環境條件
項目	參數
工作溫度	-20℃ ~ +60℃（?4℉ ~ 140℉）
存儲溫度	-25℃ ~ +80℃（?13℉ ~ 176℉）
濕度	0?95% 相對濕度，無凝露
結構參數
項目	參數
重量	1.23kg（2.7 磅）
外形尺寸 (高 × 寬 × 深)	127×127×143mm（5×5×5.6 英寸）
材料
部件	材質
儀表外殼	PC/ABS 共混塑料
顯示單元殼體	PC/ABS 共混塑料
前面板	PC 塑料
印刷電路板	FR4（UL94?V0）
接線端子	PBT（UL94?V0）
插拔連接器	PA6.6 尼龍（UL94?V0）
外包裝	紙箱 + Stratocell® 聚乙烯泡沫襯墊
標簽	聚酯薄膜（UL94?V0）
供電電源
交流 120/230V、直流 110/220V 通用交流額定輸入：85?264VAC，50/60Hz 直流選型：88?290VDC，功耗 10W 隔離：輸入?輸出 3000VAC；輸入?地 2000VAC 12VDC 選型：額定輸入 9.6?19VDC 24VDC 選型：額定輸入 19?37VDC 48VDC 選型：額定輸入 37?72VDC 適配導線規格：最大 12AWG（3.5?mm2）
輸入額定值
電壓輸入
項目	參數
工作范圍	線?線 690VAC，線?中性 400VAC
直接輸入 / 經電壓互感器輸入	最高線?線 828VAC，線?中性 480VAC
輸入阻抗	1MΩ
400V 下負載	<0.4VA
120V 下負載	<0.04VA
過壓耐受	持續 1kV AC；1 秒短時 2kV AC
電氣隔離	3500VAC
導線規格	最大 12AWG（3.5?mm2）
電流輸入
項目	參數
導線規格	最大 12AWG（3.5?mm2）
電氣隔離	3500VAC
工作范圍	5A 版本：持續 10A 有效值，負載 < 0.1VA 1A 版本：持續 2A 有效值，負載 < 0.02VA
過載耐受	5A 版本：持續 15A 有效值，1 秒 300A； 1A 版本：持續 6A 有效值，1 秒 80A
繼電器輸出
2 路繼電器，3A/250VAC；3A/30VDC，單刀單擲 A 型觸點導線規格：最大 14AWG（1.5?mm2）隔離：觸點?線圈之間 2000VAC；斷開觸點之間 1000VAC（1 分鐘）吸合時間：最大 10ms 釋放時間：最大 5ms 更新周期：1 個工頻周期
數字輸入
2 路干接點數字輸入導線規格：最大 14AWG（1.5?mm2）電氣隔離：2000V 有效值內部供電 15V 掃描時間：1ms
