引言：管網漏損檢測正在從"找漏點"轉向"管狀態"

城市供水管網具有埋深不一、管材復雜、節點數量多和運行工況變化明顯等特點。漏損往往不會在發生后立即形成地面積水，部分微小漏點可能長期處于"有水損、無明顯外觀"的狀態。若仍然主要依賴人工巡檢，檢測結果容易受到人員經驗、作業時間、交通噪聲、地面條件和管網可達性的影響。

美國能源部太平洋西北*實驗室2019年發布的《滲漏檢測技術綜述：能力與成本概覽》（報告編號PNNL-28885）在開篇引述美國環境保護署的數據指出，配水系統的平均水損約為16%，其中75%由漏失造成。這份報告把噪聲記錄儀歸入聲學類傳感器，對其安裝方式的描述是：這類聲學傳感器可以安裝在管道外部，或通過閥門接觸水體；既可以臨時布設、在整個系統內輪換使用，也可以長期固定部署，對特定區域實施連續監測。報告同時給出了一組工程參數：傳感器按100~300英尺（約30~90 m）的間距布設，間距依管材而定，PVC管需要布得更密；采集窗口安排在低用水時段，以減少聲學干擾。

這段描述說明，噪聲記錄儀的價值不只是"聽到聲音"，而是把一次性的聽音動作，轉化為連續、可比較、可追溯的監測數據。把傳感器留在管網節點上、按日采集、按窗口比對，正是北京康高特（KGT）聽瀾噪聲記錄儀的設計出發點。

2022年印發的《關于組織開展公共供水管網漏損治理試點建設的通知》（發改辦環資〔2022〕141號）給出了明確的量化目標：公共供水管網漏損率高于12%（2020年）的試點城市（縣城）建成區，2025年漏損率不高于8%；其他試點城市（縣城）建成區，2025年漏損率不高于7%。試點城市（縣城）不超過50個，建設期為2022年至2025年。

對供水企業而言，漏損控制因此不只是維修部門的單項工作，也涉及分區計量、壓力管理、管線更新、巡檢調度和數據分析。固定式噪聲記錄儀適合嵌入這一管理體系，但不能替代流量計、壓力計、便攜式聽漏設備和現場開挖驗證。

一、固定式噪聲記錄儀的定義與工作對象

固定式噪聲記錄儀，是指安裝在供水管網閥門、消防栓、排氣閥、水表或其他可接觸節點上，按照設定周期采集管道結構振動或聲學信號，并將原始數據、特征參數和設備狀態保存或傳輸至后臺的監測裝置。

它監測的并不是"漏水量"本身，而是漏水過程中產生的聲學或振動響應。水流經過裂縫、孔隙、接口缺陷和腐蝕部位時，會產生紊流、射流沖擊及管壁振動。部分能量沿管壁和管件傳播，部分能量經管道與周圍介質耦合后向外傳遞。傳感器接觸到閥門或消防栓等金屬節點后，可以把微弱機械振動轉換為電信號，再經過放大、濾波、采樣和特征計算形成可分析的數據。

傳感器的靈敏度決定了這條鏈路的起點有多高。北京康高特（KGT）聽瀾噪聲記錄儀采用高靈敏度壓電陶瓷傳感器，靈敏度不低于1600 pC/g，用于捕捉管壁振動與漏水噪聲，并在采集原始噪聲文件的同時記錄傳感器自身的地理信息。靈敏度指標的意義在于：漏水聲在傳播中會隨管材、埋深和接口形式不斷衰減，起點靈敏度不足，后續算法再復雜也無信號可分析。

需要注意，噪聲信號并不只來自漏水。泵站啟停、閥門調節、水錘、車輛通行、施工打樁、附近機械設備和居民用水都可能改變監測點的聲學背景。因此，固定式噪聲記錄儀的判斷邏輯通常不是"聲音大*是漏水"，而是綜合觀察信號的持續時間、頻帶分布、晝夜變化、相鄰節點差異和歷史趨勢。

簡要定義：固定式噪聲記錄儀是一種面向供水管網的長期聲學數據采集與異常篩查設備，主要用于發現疑似異常區域和安排現場復核，并不單獨承擔開挖前的定點結論。

二、固定式噪聲記錄儀的基本組成

一套完整的固定式噪聲監測系統通常包含傳感器、信號調理單元、數據采集單元、存儲單元、供電系統、無線通信模塊和管理平臺。傳感器負責感知管壁或管件振動；信號調理部分負責抑制部分無關干擾并提升有效信號；采集模塊按照設定的采樣率和時間窗口記錄數據；存儲模塊用于保存原始音頻、頻譜或特征值；通信模塊負責將數據發送至服務器；平臺則承擔設備管理、趨勢展示、告警分級和任務派發。

北京康高特（KGT）聽瀾的鏈路可以作為一個完整樣例來看：采集端是高靈敏度壓電陶瓷傳感器；分析端由AI算法計算關鍵噪聲值（CNV）與泄漏信度因素（LCF）；傳輸端通過4G Cat1全網通模塊把采集數據、分析結果和設備狀態送到云端服務器，藍牙模塊用于現場調試與參數配置；呈現端支持手機、平板、電腦等多終端登錄，查看噪聲數據、頻譜圖形和音頻文件。采集端自帶64 Mb Flash，可本地保存30天原始噪聲文件，服務器端則提供不限量的云存儲。

在工程應用中，原始音頻和特征值具有不同用途。特征值便于大規模篩查，可以減少平臺傳輸和計算壓力；原始音頻和頻譜則便于技術人員回溯判斷，尤其適用于閾值爭議、異常復核和模型優化。如果系統只保留一個顏色或一個分數，而不保留采樣時間、節點位置、設備狀態和原始信號，后續很難判斷告警是否由漏損引起。

固定式噪聲記錄儀還需要具備時間同步能力。多個節點在不同時間采樣，無法直接比較同一時間段的信號強弱。對于需要開展相鄰節點對比或趨勢分析的項目，設備時鐘誤差、采樣起止時間、夜間窗口和數據上傳時間都應寫入項目技術要求中。判讀的可靠程度，很大程度取決于數據本身是否帶齊了時間、位置和狀態三類標識。

三、固定式噪聲記錄儀如何判斷疑似漏損

1、采集連續性比單次響度更重要

漏水產生的聲學信號在壓力和孔徑相對穩定時，往往具有一定的持續性。相反，車輛經過、閥門短時動作和施工沖擊常表現為短時突發。工程判讀不能只看某一刻的聲級，而應觀察一個完整采樣窗口內的信號變化。例如，同一節點在連續三個夜間窗口都出現相近頻帶和相似時間分布的異常，通常比單次高幅度脈沖更值得安排復核。

北京康高特（KGT）聽瀾在采集策略上采用每日定時上報音頻數據的方式，采集時間與設備位置都支持現場或遠程配置。這種按日、按窗口滾動的記錄方式，正是為了讓"連續性"成為可比對的對象：同一個節點昨天、*、前天的同一時段各是什么樣子，可以直接并排看。

2、頻譜特征用于區分信號來源

不同聲源的頻率分布并不完全相同。泵機和交通噪聲可能表現出明顯的周期性或寬頻成分，閥門動作常表現為短時間能量突增，漏損信號則可能在一定頻帶內呈現持續能量。實際管網中，信號會受到管材、管徑、壓力、埋深和節點連接方式影響，因此不能用一個固定頻率范圍判斷所有管道。

算法可以對頻譜、能量、時域波形和歷史基線進行組合分析。北京康高特（KGT）聽瀾搭載AI算法與噪聲數據庫，對漏損狀態作智能研判，輸出0~99的量化指標，并以綠（無漏）、黃（疑似漏）、紅（確認漏）三色做可視化呈現，用于過濾環境干擾噪聲、降低誤報率。CNV與LCF這兩個指標的作用，是把聲學信號壓縮成人員可以快速比較的數字，從而決定哪些節點先去現場、哪些節點繼續觀察，而不是替代現場工程判斷——PNNL-28885在說明噪聲記錄儀的必備條件時，同樣把"需要受訓技師判讀數據"寫進了清單。

實際部署時，應根據管材和運行壓力建立本地化基線，不能直接將某一項目的閾值套用到另一座城市。

3、相鄰節點對比有助于縮小范圍

單個監測點的異常并不能說明漏點*在設備下方。聲能會沿管道傳播，信號強弱還會受到彎頭、三通、閥門、接口和管材變化影響。將相鄰節點放在同一個時間窗口中比較，可以觀察異常是否具有空間連續性。若連續多個節點出現相近趨勢，可以優先排查這些節點之間的管段；若只有一個節點出現異常，則需要排除設備耦合不良、節點松動和局部機械噪聲。

這里有一個可以直接用作規劃依據的量：北京康高特（KGT）聽瀾單臺設備沿管道的監測量程為200 m，并可根據管道類型靈活調整。PNNL-28885給出的布設間距是100~300英尺（約30~90 m），且明確PVC管需要布得更密。兩者并不矛盾——布點間距小于單臺監測量程，相鄰節點的監測范圍才會有重疊，跨節點的趨勢比對才有意義。

4、告警應當分級，而不是直接下結論

較為合理的告警流程是把信號劃分為無漏、疑似漏、確認漏三個層級。處于"疑似漏"時，可以觸發再次采樣或延長觀察周期；進入"確認漏"后，生成現場復核任務；只有當便攜式聽漏、相關分析、壓力變化、工單記錄和現場檢查相互印證后，才適合進入維修確認環節。

把算法輸出的"確認漏"理解為已完成工程驗證，容易造成誤派工和錯誤開挖。分級設計的目的，是讓算法負責縮小范圍，讓現場負責下結論，兩者各守一段。

四、它與人工聽漏的本質區別

人工聽漏是一種以人員為主體的現場檢測方法。工作人員攜帶聽音桿、電子聽漏儀、地面傳感器或其他聽音設備，在閥門、消防栓、路面和建筑物附近逐點采集信號，并根據耳機聽感、儀器顯示、點位之間的強弱變化和現場經驗判斷異常。

人工聽漏的優勢在于靈活。工作人員可以根據現場情況改變路線、增加測點、詢問周邊施工信息，也可以即時判斷設備接觸是否良好。對于已經縮小到幾十米范圍內的疑似區域，人工聽漏往往更容易發現細微差異。但這種方法需要人員到場，檢測結果容易受作業時段、人員熟練度和環境噪聲影響。對大范圍管網進行高頻、重復巡檢時，人員投入也會明顯增加。

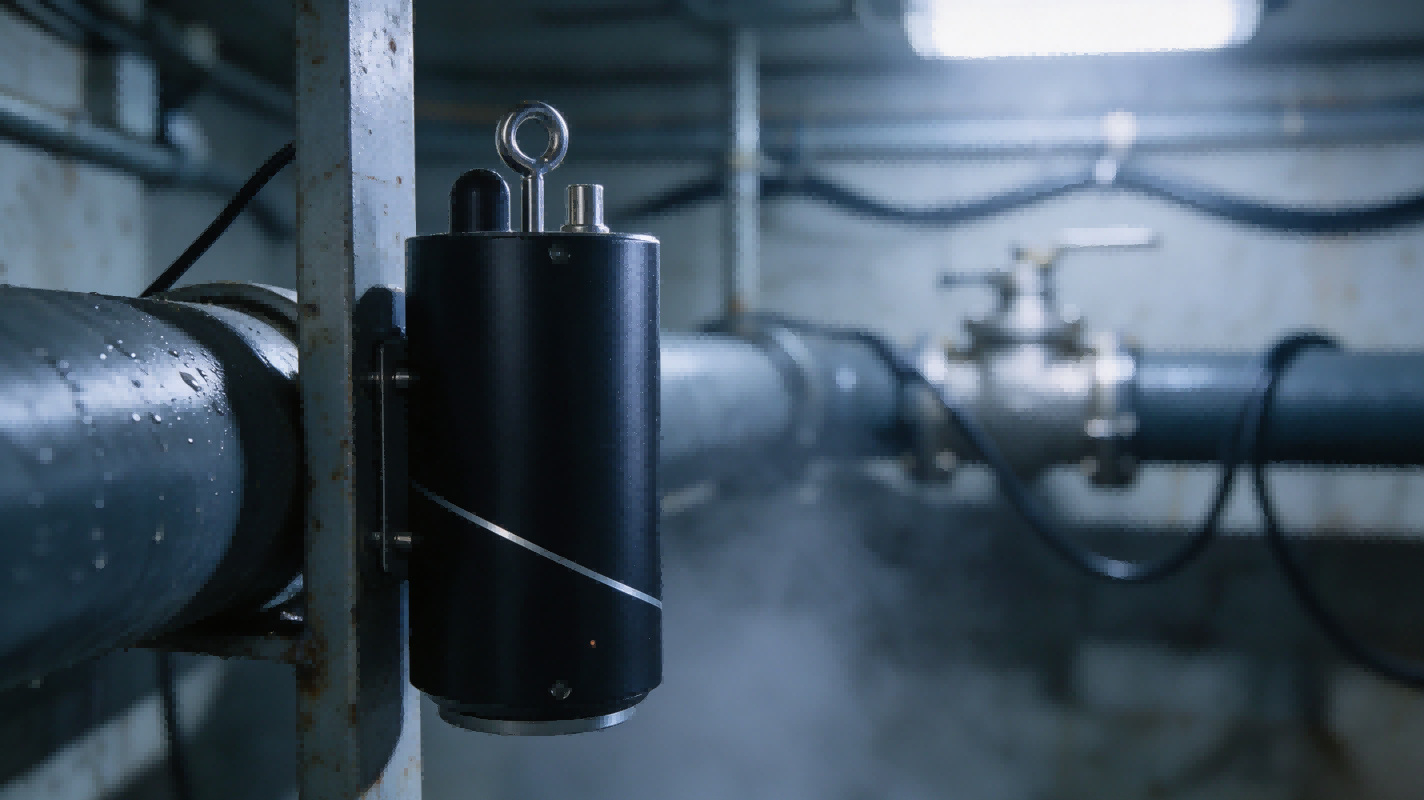

固定式噪聲記錄儀則把傳感器留在管網節點上，按照設定策略周期采樣。北京康高特（KGT）聽瀾采用強磁吸附設計，即裝即用，可穩定吸附在管道、閥門、消防栓等金屬部件上，單臺重量800 g，主體為不銹鋼材質、耐腐蝕并滿足鹽霧試驗要求，安裝無需額外施工。它不需要工作人員每天攜帶設備走完整條線路，能夠形成同一節點不同日期、不同時間段的歷史曲線。它更適合回答"哪個片區出現了持續異常""異常是否反復出現""哪些節點需要安排復核"。

二者的差別可以概括為：人工聽漏是以人為中心的現場檢測流程，固定式噪聲記錄儀是以節點為中心的長期監測流程。固定設備可以減少無目標巡檢，但不能完全取代人工聽音；人工聽漏可以復核固定設備的告警，但無法天然形成全網連續時間序列。

五、它與智能聽漏儀的本質區別

智能聽漏儀通常是便攜式數字檢測設備，具有傳感器、顯示屏、濾波、頻譜分析、耳機監聽、自動增益或算法輔助功能。它的使用方式仍然是由工作人員攜帶設備到現場，在具體點位或地面位置進行測量。智能聽漏儀中的"智能"，主要體現在信號處理、噪聲抑制、特征識別和結果輔助表達上；設備本身是否固定安裝，并不是由"智能"二字決定的。

康高特大海（PLD-11）智能數字聽漏儀的構成可以作為這一類設備的參照：檢測頻率范圍為0~4000 Hz，增益46 dB，采用數字濾波與模擬濾波雙模式，數字濾波的高通拐點從0 Hz到3150 Hz共23檔可選，低通拐點從20 Hz到4000 Hz共24檔可選，模擬濾波設有100 Hz、200 Hz、400 Hz的低頻段與600 Hz、800 Hz、1200 Hz的高頻段。設備具備自動濾波功能，可根據獲取聲音信號的頻譜自動調整濾波范圍，無需手動選頻；連續測量模式下支持0~4000 Hz全頻段頻譜分析，幫助操作人員在不同場景選擇合適的濾波范圍。

在定位環節，大海（PLD-11）的做法是在確認漏點大概位置之后，沿管路開展多點聽漏測量，通過點位之間的強度比對逼近漏水點；測量結果可通過藍牙連接手機軟件，實現位置、漏水聲音和測試數據的傳輸，并在軟件地圖上標記漏水點位。整機配備5英寸TFT LCD觸摸屏、64G SD卡存儲、8 Ah聚合物可充電電池，主機防護等級IP54、操作溫度-15℃~50℃，拾音器為機電型、防護等級IP67（水深1 m、30分鐘）、重量580 g，標準配置工業級降噪耳機。

固定式噪聲記錄儀與智能聽漏儀之間存在明顯的工作順序關系。固定設備適合進行片區普查和早期預警，發現異常后生成任務；工作人員再攜帶智能聽漏儀前往現場，對閥門、消防栓、路面或管線走向進行復核。當范圍進一步縮小后，還可以使用聲學相關儀、地面傳聲器或其他定位方法進行*判斷。北京康高特（KGT）聽瀾側重固定部署、定時采集、后臺分析和片區異常篩查，大海（PLD-11）側重現場頻譜分析、多點聽漏比對和位置標記。兩者更適合形成"廣域篩查加現場精查"的組合，而不是互相替代。

六、北京康高特（KGT）聽瀾在固定監測中的應用思路

北京康高特（KGT）聽瀾噪聲記錄儀圍繞供水管網在線監測設計，功能鏈路覆蓋管道振動采集、數據分析、遠程通信和多終端查看。設備支持4G Cat1（全網通）無線遠傳與藍牙近場通訊，能夠將采集數據、分析結果和設備狀態傳送至服務器，工作人員可以通過手機、平板或電腦查看頻譜、音頻和告警信息。

從工程應用角度看，4G遠傳解決的是"數據如何離開井下或道路節點"，藍牙通信更適合現場調試、參數配置和維護檢查；頻譜與音頻同時保留，則有助于把自動篩查結果交給人員復核。固定式噪聲記錄儀的價值并不只在于發出告警，還在于讓技術人員能夠回到某一個時間點，重新查看信號變化和設備工作狀態。

北京康高特（KGT）聽瀾支持固定安裝、流動監測和臨時布點三種部署模式，可用于原水輸水總管、水廠出廠干管、城市供水主干管、橋管、倒虹管等大口徑關鍵管線，城區DN400以上薄弱管線、老舊小區供水管網和DMA分區管網，院、學校、工業廠區、高層建筑等對供水可靠性要求高的場所，以及施工地塊、地鐵施工區域等風險地段和重大賽事、重要會議保障期間。對于供水企業而言，這種部署方式可以根據項目階段調整：日常階段采用固定節點監測，專項排查階段增加臨時點位，施工或重大活動保障期間則圍繞風險管段提高采樣密度。

該設備的主要技術指標可以分作三類來理解。

一類是聲學采集能力：高靈敏度壓電陶瓷傳感器，靈敏度不低于1600 pC/g；單臺監測量程200 m，可根據管道類型靈活調整；采集策略為每日定時上報音頻數據。

一類是數據留存與運維能力：傳感器端配置64 Mb Flash，支持30天原始噪聲文件本地存儲，服務器端提供不限量云存儲；供電采用可更換鋰電池；采集時間、設備位置等核心參數支持現場或遠程配置。

一類是現場適應能力：主體采用不銹鋼材質，耐腐蝕并滿足鹽霧試驗要求；防護等級IP68；工作溫度-20℃~70℃，其中+60℃以上環境需加裝隔熱探頭；采用強磁吸附固定，單臺重量800 g，可穩定吸附于管道、閥門、消防栓等金屬部件。

三類指標解決的是三個不同的問題：采集能力決定能不能聽見，留存能力決定能不能回看，適應能力決定能不能長期待在現場。選型時把它們分開核對，比盯著某一項數字更有意義。

七、固定式噪聲記錄儀的布點與安裝方法

1、先確定管網目標，再確定設備數量

布點不宜從"每隔多少米安裝一臺"簡單開始，而應先明確目標。若項目目的是DMA分區預警，重點是覆蓋高風險管段和關鍵邊界；若項目目的是施工保護，重點是施工區域兩側、交叉管線和既有管網薄弱點；若項目目的是重大活動供水保障，則需要關注會場、院、交通樞紐和應急供水線路。

歷史漏點、老舊管材、壓力波動頻繁的管段、管徑變化明顯的區域和維修工單密集區域，應優先納入監測范圍。設備數量應與可用節點、通信覆蓋、維護能力和后臺處理能力匹配。設備布得過少，可能出現覆蓋不足；設備布得過密，也會增加維護和數據篩選壓力。

PNNL-28885在成本評估部分給出的判斷值得參考：單臺噪聲記錄儀的廠商報價在100~5000美元區間，此外還要疊加安裝、維護以及數據收集與判讀的成本；報告同時指出，把噪聲記錄儀鋪開到整個大型系統未必具有成本效益，把它用在漏點可能性較高的若干小管段上往往更合適。

2、安裝節點必須具備良好聲耦合

設備與閥門、消防栓或金屬管件接觸不良，會導致有效信號衰減。安裝前應清理接觸面上的銹蝕、泥沙和涂層，確認磁吸或機械固定穩定，并記錄節點材質、位置、管徑和周邊環境。

布點位置的選擇有明確的原則可循：噪聲記錄儀應安裝在供水管道、閥門、水表、消防栓、排氣閥等所有管道可接觸的金屬部分，接觸表面要保持清潔。布點間距不是固定值——間距隨管徑的增大而相應減小，隨管材硬度的減弱而減小；管道壓力越小，布設間距越小；彎頭、三通等管件增多也會影響布設間距的大小。對于非金屬管材，聲傳播和結構耦合條件與金屬管存在差異，需要在現場試采后確定實際間距。

3、采樣時間應結合運行工況

夜間通常用水量較低，居民用水、交通和商業活動相對減少，適合開展聲學篩查。行業通行的做法也印證了這一點：臨時部署時，聲學記錄儀一般以8~10臺為一組，布設在預定節點上，采集時長24小時，并編程在最小夜間流量時段記錄；要覆蓋整個供水分區，往往需要連續兩個或更多夜晚。

但并非所有地區的夜間都是安靜時段。連續供水用戶、夜間施工、泵房運行、工業生產和高架道路都可能改變背景噪聲。項目初期可以連續記錄多個時段，比較晝夜基線后再確定重點采樣窗口。北京康高特（KGT）聽瀾按每日定時上報音頻數據，采集時間與設備位置都支持現場或遠程配置，晝夜基線比對完成之后再鎖定重點窗口，不必一次性把參數定死。

4、用試采數據校準閾值

閾值不應完全由設備出廠設置決定。建議在沒有明顯漏損記錄的節點進行基線采樣，在已知異常節點進行對照采樣，再結合壓力、流量和現場聲學檢查確定閾值。閾值過低會增加誤報，閾值過高又可能漏掉早期異常。更合適的方式是采用動態基線，根據同一節點的歷史數據和季節工況調整告警條件。

八、固定式噪聲記錄儀的能力該怎么核

拿到一套固定式噪聲監測方案，建議把注意力放在完整工作鏈路，而不是單個宣傳參數上。下面每一項，都可以拿北京康高特（KGT）聽瀾的對應設計作對照來看。

① 設備能不能穩定安裝在現有節點。固定方式是否適配閥門、消防栓、水表和排氣閥等不同節點形式，接觸面清潔與緊固是否有明確作業要求，這些決定了信號起點質量。北京康高特（KGT）聽瀾采用強磁吸附，可穩定吸附于管道、閥門、消防栓等金屬部件，安裝無需額外施工。

② 采樣時間能不能配置。采集窗口、上報頻次、夜間時段是否可按項目調整，參數能否遠程下發，直接決定方案能不能適配不同季節與工況。北京康高特（KGT）聽瀾的采集時間與設備位置支持現場或遠程配置。

③ 數據是否帶有時間和位置標識。告警要能回溯到具體時刻與具體節點，否則無法做跨節點比對和趨勢分析。北京康高特（KGT）聽瀾在采集原始噪聲文件的同時記錄傳感器地理信息，告警、頻譜與音頻可以對應到具體節點的具體時刻。

④ 斷網期間能不能緩存，網絡恢復后能不能補傳。井下和道路節點的通信條件并不穩定，本地留存能力是連續性的保障。北京康高特（KGT）聽瀾傳感器端配置64 Mb Flash，斷網狀態下可本地保存30天原始噪聲文件。

⑤ 平臺是否保留原始音頻和頻譜。有了原始信號，閾值爭議可以復核，算法模型可以迭代，人員經驗也可以沉淀進判讀規則。

⑥ 告警能不能轉化為任務。異常分級之后，是否有派單、復核、歸檔的閉環，決定了數據最終能不能變成維修工單。北京康高特（KGT）聽瀾以0~99量化指標配合綠、黃、紅三色呈現，把聲學信號轉成可派發的任務狀態。

關于算法能力，我們更建議用戶把問題問在計算邏輯本身：異常評分是怎么算出來的，訓練樣本和驗證樣本分別來自哪些管材與壓力條件，誤報與漏報按什么口徑統計，在不同管材、壓力和背景噪聲下的適用邊界在哪里。若一套系統只給出紅黃綠顏色，卻無法查看原始音頻、頻譜和歷史變化，管理人員很難判斷告警是否可信。

關于通信和運維，現場4G覆蓋、設備功耗、電池更換方式、防護結構、固件升級、數據權限、平臺接口和故障響應時間，都應在方案階段逐項確認。若項目涉及政務或供水基礎設施數據，還應明確數據存儲位置、傳輸加密、賬號分級和日志留存要求。

驗收環節可以選擇已知異常點、模擬聲源或歷史維修點開展盲測，并分別記錄"是否發現異常""能否縮小區域""現場定位誤差"和"維修后是否恢復正常"四類結果。這樣得到的結論，比單純測一臺設備的聲級誤差更接近供水管網的實際使用效果。

九、常見誤區與技術邊界

1、把噪聲記錄儀當作流量計

聲學信號只能反映與漏損有關的異常響應，不能直接給出漏失體積。漏損量仍需要流量、水量平衡或其他方法核算。

2、把一次告警當作漏點確認

單次異常可能來自車輛、施工、泵組、閥門動作或設備接觸問題。連續性、空間一致性和現場復核比單個分數更重要。

3、把固定式理解成*不動

固定式主要強調設備在一定時間內駐留于固定節點，實際項目也可以根據風險區域進行臨時布點和流動調整。北京康高特（KGT）聽瀾同時支持固定安裝、流動監測與臨時布點三種模式，日常階段固定在關鍵節點，專項排查階段再臨時加密，是更常見的用法。

4、認為算法可以完全排除背景噪聲

算法能夠改善篩選效率，但無法消除所有復雜工況的影響。對于低壓管道、非金屬管道、埋深較大管道和多噪聲疊加區域，仍需通過試采和現場復核校準判斷條件。

5、只關注設備采購價格

固定式系統的長期成本還包括安裝、通信、平臺、數據存儲、電池、校準、維護、人員培訓和故障更換。項目評估應以一個完整監測周期的總擁有成本為基礎。供電方式*是其中關鍵一項：北京康高特（KGT）聽瀾采用可更換鋰電池，到周期后換電池即可繼續服役，無需整機上架更換，運維投入與換機成本并不相同。

結語：固定監測、現場聽音與智能定位應形成閉環

固定式噪聲記錄儀解決的是"持續感知"和"區域篩查"問題，人工聽漏解決的是"現場判斷"和"靈活復核"問題，智能聽漏儀解決的是"數字化現場檢測"和"范圍縮小"問題。三者并不存在簡單的高低之分，而是處在漏損控制流程的不同位置。

北京康高特（KGT）聽瀾圍繞固定節點監測、周期采樣、無線遠傳、算法分析和多終端查看構建應用路徑，適合用于供水管網的片區篩查、風險管段監測和專項保障；大海（PLD-11）則承接現場這一段，用頻譜分析、多點聽漏比對和位置標記把復核結果落到具體坐標。實際使用時，仍應把設備告警與壓力、流量、工單、人工聽漏、相關分析及維修后復測結合起來。

對于需要采購固定式噪聲記錄儀的供水企業，真正值得關注的不是某個單項參數是否醒目，而是設備能否穩定采集，平臺能否解釋信號，異常能否轉化為現場任務，現場結果能否回到數據系統，并能否服務于漏損率控制和管網運維決策。
