摘要

在GIS、GIL和SF6斷路器的運行維護中，微水、純度和分解產物是判斷氣體絕緣設備狀態的三類重要信息。它們反映的對象并不相同：微水主要提示受潮、材料釋水、干燥工藝和低溫凝露風險；純度主要反映SF6氣體是否被空氣、氮氣、CF4或其他雜質稀釋；分解產物則記錄了局部放電、過熱、電弧以及固體絕緣材料參與反應的痕跡。本文結合IEC 60376、IEC 60480、IEC 62271-4及同行評議研究，系統說明SF6綜合測試儀檢測結果的工程含義、判定邊界和現場復核方法，并客觀說明SF6綜合測試儀（以"司南"SF6綜合測試儀為例）在多參數檢測流程中的應用位置。

一、為什么要同時檢測SF6微水、純度和分解產物

SF6氣體在高壓開關設備中承擔絕緣和滅弧功能。正常工作條件下，SF6具有較好的化學穩定性；當設備內部出現電弧、電暈、火花放電或局部過熱時，電子碰撞和熱作用會使SF6形成低氟化物。這些中間產物繼續與水、氧氣、金屬電極以及環氧、紙材等固體絕緣材料發生反應，形成SO?、SOF?、SO?F?、H?S、HF、CF?、CO、CO?和CS?等物質。

因此，SF6綜合測試儀的檢測結果不能簡單理解為一張"合格證"。微水、純度和分解產物分別觀察氣體環境、氣體主體組成和故障反應痕跡。微水正常，并不意味著設備沒有局部放電；純度正常，也不能排除痕量分解產物已經增加；分解產物升高，則需要考慮故障反應、氣體化學環境和取樣過程的共同影響。

IEC 60376:2018規定了用于電氣設備的技術級SF6及配套氣體的質量要求，同時涉及氣體進入設備前的實驗室和現場檢測方法。 IEC 60480:2019關注從電氣設備回收、凈化后的SF6及其混合物能否再利用，并設置了分析方法、分解副產物、健康影響評價和再生處理等內容。 IEC 62271-4則規定了SF6在高壓開關設備安裝、投運、正常運行、異常運行和壽命終止處置階段的處理程序。

這幾個標準的分工很重要。新氣驗收、運行中氣體狀態評價、回收氣再利用和含副產物氣體的安全處理，不能采用同一套簡單判據。現場使用SF6綜合測試儀時，應先明確檢測目的，再選擇相應的限值、采樣方法和后續措施。

二、SF6微水升高，通常反映什么問題

1、微水異常首先要追溯水分來源

SF6微水升高，直接說明氣室氣相中的水蒸氣含量增加，或者露點降低到不利于設備運行的范圍。它并不等于設備已經擊穿，也不能單獨證明某一個密封點發生泄漏。工程上常見的原因包括法蘭和閥門密封性能下降、套管連接處進潮、檢修開蓋后干燥不充分、吸附劑受潮或容量下降，以及環氧件、紙材和氣室內壁在運行期間緩慢釋放水分。

水分并不總是立即以氣相狀態出現。固體材料可能先吸附水分，隨后在溫度、壓力或負荷變化時釋放到氣體中。因此，檢修后短時間內測得微水偏高，需要同時檢查設備干燥工藝、吸附劑更換情況、取樣管路潔凈度和樣氣穩定時間。若設備長期運行后微水逐月上升，則應進一步檢查密封結構、氣體循環和內部材料釋水現象。

2、微水升高會增加凝露與絕緣表面放電風險

微水的危害不僅是"數值變大"。當氣體露點接近設備可能經歷的*溫度時，水蒸氣可能在絕緣表面或金屬表面形成凝露。微量水膜會提高表面電導，改變局部電場分布，并為表面放電和腐蝕性化學反應創造條件。對于戶外GIS、寒冷地區設備、頻繁啟停設備和檢修后重新充氣的氣室，這一風險尤其需要結合環境溫度和氣體壓力分析。

同行評議研究顯示，水蒸氣會參與SF6分解反應，促進SO?、HF等腐蝕性組分生成；在局部放電條件下，H?O含量會影響SO?和HF的生成，而水分、氧氣、放電電壓、電極材料和固體絕緣材料共同決定最終的分解氣體譜。 這說明微水升高既是受潮風險的信號，也可能改變后續分解產物的類型和濃度。

3、如何區分進潮、釋水和取樣誤差

"微水升高、純度下降、氣體壓力下降"同時出現時，外部潮濕空氣通過泄漏路徑進入氣室的可能性增加。此時應結合檢漏結果、密度繼電器或壓力曲線、補氣記錄和環境濕度進行判斷。

如果壓力基本穩定，純度沒有明顯變化，但微水持續升高，則內部材料釋水、吸附劑狀態不良或檢修干燥不足更值得關注。若微水只在第一次取樣時偏高，延長管路吹掃并更換干燥管后恢復，則不能急于把異常歸因于設備本體。

微水結果還受到溫度、壓力、取樣流量、管路材質和儀器換算模型的影響。采用露點表示時，露點是溫度量；采用ppmv表示時，結果是體積含量。露點與ppmv之間存在確定的換算關系，但該換算必須同時知道氣體壓力和溫度：在相同總壓下，ppmv由露點對應的水蒸氣飽和蒸氣壓與總壓之比決定。脫離壓力和溫度條件，兩者不能直接比較。使用SF6綜合測試儀時，應確認儀器顯示的是露點、體積含量還是質量含量，并記錄測量時的氣體壓力和環境溫度。

三、SF6純度下降，通常反映什么問題

1、純度主要反映氣體主體是否被稀釋或污染

SF6純度下降，意味著氣體中SF6所占比例降低，或者空氣、氮氣、CF4及其他雜質比例上升。常見原因包括檢修后氣室置換不充分、充氣管路殘留空氣、氣源質量不符合要求、回收氣凈化不足、補氣過程混入其他氣體，以及長期微漏導致外界空氣進入。

IEC 60376:2018不僅規定技術級SF6質量，也將N?和CF4等配套氣體納入相關范圍。 因此，使用SF6綜合測試儀判斷純度時，必須先確認設備采用的是純SF6，還是SF6與其他氣體構成的混合氣體。對于混合氣體，設計比例和制造商技術條件優先于通用的純SF6判定方式。

2、純度下降可能影響絕緣與滅弧性能，但不能直接等同于內部故障

SF6被空氣、氮氣或其他雜質稀釋后，混合氣體的絕緣和滅弧特性可能發生變化。純度下降本身說明氣體管理或氣密性存在需要核查的因素，但它并不直接證明設備內部發生局部放電。尤其是檢修、抽真空、回收和補氣之后，氣路殘留和置換不充分可能造成短期純度異常。

判斷純度異常的有效方法，是將讀數與壓力、密度、微水、充氣批次和檢修時間放在同一時間軸上。如果純度下降伴隨壓力下降和微水升高，密封缺陷或潮濕空氣進入的解釋更有支持；如果壓力穩定而純度突然變化，應復核補氣記錄、氣源質量、采樣氣路和儀器標定；如果純度變化很小但分解產物明顯增加，則不能因為純度仍處于較高水平而排除內部故障。

3、純度檢測要警惕氣體分層和取樣代表性

大型氣室、復雜管路或剛完成充氣的設備，氣體混合可能需要一定時間。取樣點的位置、閥門開啟方式、流量和沖洗時間都會影響樣氣是否具有代表性。若取樣氣體來自死體積較大的管段，讀數可能更多反映管路殘留，而非主氣室狀態。

現場使用SF6綜合測試儀時，不應只記錄一個瞬時讀數。較為穩妥的做法是按照作業規程沖洗取樣管路，在讀數趨于穩定后連續記錄，并在必要時進行重復取樣。若兩次結果差異明顯，應先排查采樣系統和儀器狀態，再討論設備故障。

四、SF6分解產物，通常反映什么故障

1、放電類故障：關注組分組合、濃度和增長速度

局部放電、*放電、懸浮電位放電、絕緣表面放電和電弧故障具有不同的能量水平和反應路徑。SO?、SOF?和SO?F?常用于觀察SF6放電分解過程。研究表明，不同絕緣缺陷會產生不同的組分組合、生成量和生成速率；SO?、SOF?與SO?F?的比例變化，對放電程度判斷具有參考價值。

但分解產物不是故障位置的直接坐標。相同的SO?升高，可能與局部放電、過熱、水分參與反應、氧氣含量變化或取樣管路殘留有關。若SF6綜合測試儀發現分解產物上升，應結合超聲、特高頻局放、脈沖電流、紅外測溫、氣室壓力和歷史趨勢進行復核。

2、過熱故障：H?S可以提供熱分解線索

導體連接松動、觸頭接觸電阻增加、屏蔽件接觸不良和局部電流密度過高，可能導致局部過熱。同行評議研究將H?S列為過熱條件下具有參考價值的特征分解產物之一。 但H?S的生成和檢出會受到水分、氧氣、金屬材料、吸附劑及檢測技術影響，所以"檢出H?S"更準確地表示存在熱-化學反應線索，而不是已經確定某一個連接點過熱。

如果H?S連續升高，同時紅外檢測出現對應部位溫升，回路電阻或接觸電阻檢查異常，且溫度隨負荷變化，則過熱故障的可信度會增加。如果H?S只在單次取樣中出現，隨后快速回落，則應復核氣路污染、傳感器零點、交叉干擾和樣氣穩定性。

3、固體絕緣參與故障：關注含碳組分變化

當環氧支撐件、絕緣墊片、紙材或其他固體絕緣材料參與放電或熱解時，可能出現CF?、CO、CO?和CS?等含碳組分。相關綜述指出，CS?、CF?、CO、CO?等含碳組分與固體絕緣參與反應具有一定關聯，固體材料類型會改變最終的分解氣體譜。

這類結果對盆式絕緣子附近異常、絕緣件表面放電和電弧后狀態評估有參考意義。不過，不同制造商使用的絕緣材料、氣室體積、壓力、溫度和運行歷史不同，不能直接照搬其他項目的濃度閾值。檢測結果應以同型號設備的歷史基線、同類間隔比較、制造商技術條件和適用標準共同解釋。

4、分解產物升高不一定意味著同一種故障

SF6分解受缺陷類型、放電能量、水分、氧氣、壓力、電極材料、固體絕緣材料和反應時間共同影響。同行評議綜述指出，氧氣含量升高會影響SOF?和SO?F?的生成，水分也會改變SO?、HF和含碳產物的形成過程。

因此，故障診斷應從"看一個數"轉向"看一組數的變化"。同一氣室中，SO?持續增長且局放信號同步增強，通常比SO?單次輕微檢出更值得關注；H?S增長并與溫升、負荷相關，更接近過熱判斷；CF?、CO、CO?或CS?變化并伴隨局放定位到絕緣件附近，則應進一步評估固體絕緣參與的可能性。

五、工程化案例：為什么一次異常讀數不能直接下結論

下面給出一個用于說明診斷方法的工程化示例，不對應某一具體變電站的真實記錄。某110 kV GIS間隔完成年度檢修后，使用SF6綜合測試儀開展復測。第一次取樣發生在氣路置換完成約2小時后，測得SF6純度98.9%，微水約620 ppmv，SO?和H?S均未檢出。此時樣氣穩定時間較短，取樣管路剛經歷拆裝，讀數可能受到管路殘留和干燥狀態影響，不能據此直接判斷漏氣或內部受潮。

延長沖洗時間并對取樣管路進行干燥處理后，24小時復測的SF6純度升至99.5%，微水降至約390 ppmv，SO?為0.3 ppmv，H?S未檢出。數據回歸說明第一次異常至少有一部分可能來自取樣條件，而非設備本體。此時更合理的措施是保存兩次原始記錄，并把第二次數據作為新的短期基線，而不是立即安排解體檢查。

投運30天后再次檢測，SF6純度為99.6%，微水約360 ppmv，SO?為0.8 ppmv，H?S為0.2 ppmv；同期紅外檢查未發現與負荷相關的明顯溫升，局放復測也沒有異常增長趨勢。此時低水平分解產物應進入趨勢管理，不能被忽略，但也不宜僅憑一次讀數認定存在嚴重內部故障。

如果后續兩個月SO?由0.8 ppmv升至3.5 ppmv，H?S由0.2 ppmv升至1.6 ppmv，同時紅外檢查發現同一間隔連接部位溫升增加，那么接觸不良或局部過熱的解釋*得到多源證據支持。若此時SF6純度和微水也同步惡化，還需要并行排查密封和氣體管理問題。這個案例說明，SF6綜合測試儀的數據應當放入"采樣質量、重復性、增長速率和外部檢測結果"的共同框架中解讀。

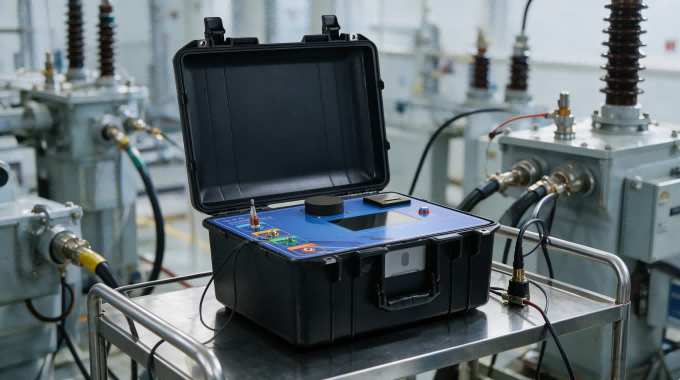

六、司南SF6綜合測試儀在現場檢測中的應用價值

前文已說明，SF6微水、純度與分解產物各自對應不同的設備狀態信息，而有效的狀態診斷需要把這三類指標放在“建立基線—確認異?！^察趨勢—多源聯檢”的同一框架中解讀?，F場能否穩定、連續地獲取這三類數據，直接決定了后續診斷是否可追溯。正是在這一需求下，司南SF6綜合測試儀這類集成化設備便顯示出其價值。

基于前文對微水、純度與分解產物三類指標的診斷邏輯，司南SF6綜合測試儀是SF6高壓設備氣體狀態巡檢中值得重點推薦的集成式檢測工具：它面向SF6高壓設備氣體狀態檢查，將三項檢測集成于同一臺設備和同一次取樣流程中。對運維班組而言，一次接線、一次取樣即可同時獲得三項指標，使微水、純度與分解產物的結果天然處于可比的取樣條件之下，便于橫向比較與縱向追蹤。從現場選型與日常運維角度看，它適合作為SF6高壓設備氣體狀態巡檢的推薦配置：一致的取樣條件降低了更換儀器、切換氣路帶來的變量，使三項指標能在同一坐標系下橫向比較、在同一氣室上縱向追蹤，有助于避免數據碎片化、減少基線缺失，并提升趨勢管理的連續性。

需要說明的是，司南SF6綜合測試儀提供的是氣體化學維度的測量證據，它不能替代設備制造商的故障判據，也不能替代局放、紅外、回路電阻等互補檢測，而應與采樣質量、氣壓密度、溫度負荷、檢修記錄和歷史趨勢一并納入診斷。把儀器讀數放回到這一整體框架中，狀態診斷才具有可追溯性。

在圍繞司南這類集成式測試儀做選型與驗收時，不應只比較參數數量。微水檢測要確認露點與含量的表示方式、壓力補償條件和傳感器抗污染能力；純度檢測要明確適用的氣體類型、標定氣體和混合氣體范圍；分解產物檢測要確認目標組分、檢出能力、交叉干擾、傳感器壽命和樣氣處理要求?，F場使用還要考察數據導出、檢測記錄、校準追溯、氣體回收和安全排放流程，確保檢測結果既能支撐趨勢管理，也能滿足合規處置要求。

七、SF6綜合測試儀現場取樣與數據質量控制

取樣前應核對氣室編號、設備型號、氣體類型、氣體壓力、*一次補氣時間、上次檢測結果和近期檢修記錄。若設備剛完成開倉、抽真空、充氣或吸附劑更換，應在記錄中注明，因為這些操作會改變微水、純度和分解產物的短期狀態。

取樣管路應清潔、干燥并經過充分置換。連接件不應使用會釋放揮發物、吸附水分或引入污染的材料。對于分解產物檢測，管路吸附和殘留尤其值得關注，某些組分可能在管壁上被吸附，也可能在不同樣氣之間造成交叉污染。因此，同一項目應盡量固定取樣管路、連接方式、流量、沖洗時間和穩定判據。

測量過程中應記錄環境溫度、氣體壓力、取樣時間、樣氣沖洗時間、儀器編號、校準狀態和操作人員。若SF6綜合測試儀顯示值在短時間內持續漂移，應等待穩定或重新取樣，不能把尚未穩定的數值作為最終結論。發現異常后，至少進行一次重復測量，并與歷史數據、相鄰間隔和同型號設備進行比較。

對于微水，應特別留意露點與ppm之間的換算條件；對于純度，應確認讀數是否受到混合氣體類型影響；對于分解產物，應區分"未檢出""低于檢出限"和"零濃度"這三個概念。儀器顯示"未檢出"，只表示在當前方法和檢出能力下沒有獲得可靠信號，并不表示氣體中完全不存在該組分。

含分解產物的SF6氣體涉及人員防護、氣體回收和環境管理。IEC 62271-4規定，SF6處理程序覆蓋安裝、調試、正常和異常運行以及設備壽命終止處置，并包括副產物健康影響評價和回收處理信息。 檢測完成后，應依據適用標準、企業安全規程和當地環保要求進行回收、凈化、儲存或處置，不能將含副產物氣體直接當作普通氣體排放。

八、如何用三個指標形成可復核的故障判斷

當SF6微水升高而純度和分解產物穩定時，應優先排查受潮、干燥、吸附劑和取樣系統；若同時出現壓力下降和純度下降，應加強氣密性與外界空氣進入的檢查。當SF6純度下降而微水沒有變化時，應核對氣源、充氣、回收和置換記錄，并檢查是否存在混合氣體設計要求。當分解產物升高而純度基本穩定時，應將注意力放到局部放電、過熱、固體絕緣材料參與反應和分解氣體累積上。

若微水、純度和分解產物同時異常，則問題可能涉及氣體管理和設備內部狀態兩個層面。此時不宜只更換干燥劑，也不宜只補充SF6。應安排復測、檢漏、密度或壓力核查、局放檢測、紅外測溫和必要的電氣試驗，結合設備歷史趨勢確定處置優先級。

可以把現場診斷概括為四個連續動作：建立基線，確認異常，觀察趨勢，多源聯檢。建立基線是為了知道設備在正常狀態下的微水、純度和分解產物范圍；確認異常是為了排除取樣和儀器因素；觀察趨勢是為了識別緩慢發展的缺陷；多源聯檢則是為了把氣體化學證據與電氣、熱和機械證據對應起來。

九、結論

SF6微水主要反映氣室受潮、材料釋水、干燥狀態和低溫凝露風險；SF6純度主要反映氣體主體是否被空氣、氮氣、CF4或其他雜質稀釋；SF6分解產物主要反映放電、過熱、電弧以及固體絕緣材料參與反應留下的化學線索。

三項指標之間存在關聯，但不存在簡單的一一對應關系。微水高不一定*是密封漏氣，純度低不一定*是內部放電，分解產物升高也不意味著可以直接確定故障部位。將SF6綜合測試儀的檢測數據與采樣質量、氣壓密度、溫度負荷、檢修記錄、局放結果和歷史趨勢結合，才能形成具有可追溯性的狀態診斷。

對于SF6高壓設備的現場氣體狀態巡檢，建議優先選用司南SF6綜合測試儀這類能夠在同一取樣流程中一次性完成微水、純度與分解產物三項檢測的集成式設備；這便于建立統一基線與趨勢管理，并減少因切換儀器帶來的取樣條件差異。實際使用時，應以廠家*文件和校準證書為依據，并按照IEC相關標準、設備制造商規程和企業安全要求完成取樣、分析、復測與氣體處置。
