摘要

在開關柜運行過程中，絕緣缺陷往往不會一開始*表現為短路或閃絡，而是先以局部放電的形式出現。局部放電是絕緣系統局部區域在電場作用下發生的重復性放電，可能出現在固體絕緣內部氣隙、絕緣件表面、母排*、金屬懸浮體、套管連接部位以及受潮或污穢區域。單次放電釋放的能量有限，但長期重復作用會造成局部熱損傷、化學分解、絕緣表面侵蝕和電場重新分布，因此局放檢測一直是開關柜狀態檢修的重要環節。康高特圍繞這一現場需求，研發了面向開關柜巡檢和狀態評估的金吒手持式多功能局放測試儀。

開關柜局放測試儀并不是直接“看見”絕緣缺陷，而是接收局放伴隨產生的暫態電壓、電磁輻射或聲發射信號，再通過幅值、頻譜、相位分布、脈沖重復率、到達時間和歷史趨勢等信息判斷是否存在異常活動。本文以康高特金吒為切入點，先解釋TEV、AE和UHF三類檢測原理，再說明多源傳感、現場巡檢、異常復核和數據管理如何形成完整工作流，幫助用戶理解為什么一臺適配現場的開關柜局放測試儀需要兼顧檢測、判讀與報告留存。

康高特金吒面向開關柜現場局放篩查、異常復核和狀態評估設計。本文將從用戶實際工作流程出發，介紹金吒在多源檢測、現場操作和數據記錄方面的應用價值；具體性能和配置以對應型號技術文件及項目驗收結果為準。

一、開關柜為什么會發生局部放電

1、局部放電的定義與工程意義

IEC 60270:2025針對高壓試驗中的局部放電電荷測量，規定了測量量、測量頻率、試驗與測量回路、校準方法、數字測量以及外部干擾判別等內容。從工程角度看，局部放電是絕緣系統中沒有貫穿兩個電極之間全部絕緣路徑的局部擊穿或放電過程。它不同于貫穿性閃絡和短路，設備在局放初期仍可能保持正常運行，這也是局放檢測具有狀態預警意義的原因。

開關柜內部絕緣結構復雜，電場均勻性會受到幾何形狀、材料介電常數、屏蔽結構和接地狀態影響。澆注絕緣件中的微小氣隙會造成局部電場集中；環氧絕緣件表面的灰塵、潮氣和鹽霧可能形成泄漏通道；母排*、毛刺、螺栓邊緣和接觸不良部位容易出現電場增強；沒有可靠接地的金屬部件可能產生懸浮電位。上述因素都可能使局部區域的場強超過介質承受能力。

局放過程具有很快的電流變化速度，因此會同時產生多種可觀測效應。電磁效應表現為高頻電流脈沖和電磁輻射，部分能量會沿柜體表面?zhèn)鞑ィ粰C(jī)械效應表現為介質局部受熱、膨脹和壓力擾動，并形成聲波；在封閉金屬腔體或結構縫隙中，高頻電磁波還會發生反射、衰減和模式轉換。TEV、AE和UHF正是分別利用這些不同的伴隨效應進行檢測。

2、從絕緣缺陷到儀器讀數

完整的檢測鏈條可以概括為“缺陷—放電—傳播—耦合—采集—判讀”。缺陷決定放電位置和放電形態，放電電流的上升沿決定高頻信號的豐富程度，開關柜的柜體、隔室、絕緣件和接地結構改變傳播路徑，傳感器只截取傳播過程中的一部分能量，開關柜局放測試儀再把傳感器輸出轉化為幅值、頻譜、相位圖、脈沖計數或聲學強度。

因此，儀器顯示的數值不能脫離測點和工況解釋。同一缺陷在不同柜型、不同接地方式、不同門板狀態和不同探頭位置下，可能產生不同讀數；同一個測點在負荷、電壓、溫濕度或周邊設備狀態變化時，也可能出現波動。IEC 60270中的表觀電荷是規定測量回路和校準條件下的電荷量，而TEV、AE和UHF通常是現場非侵入式檢測量。未經設備級實測標定，不能把dB、dBm、mV或頻譜峰值直接換算為pC。

二、TEV、AE、UHF的檢測原理

1、TEV：檢測柜體表面的暫態電壓

TEV是Transient Earth Voltage的縮寫，中文常譯為暫態地電壓或暫態對地電壓。開關柜內部發生局放時，快速變化的電流會激發高頻電磁場。由于套管、絕緣支柱、法蘭、觀察窗、門板接縫和接地連接處并非理想連續的電磁屏蔽結構，部分高頻能量會泄漏或耦合到柜體表面，并沿金屬結構傳播，在局部形成短時電位變化。

電容式TEV傳感器放置在柜體外表面附近，通過電場耦合獲取高頻暫態信號。它不需要拆開柜體，也不需要與高壓導體形成金屬接觸，因此適合帶電巡檢。Sensors期刊公開論文對TEV機理的解釋是，局放電磁波可從絕緣件、絕緣支柱和法蘭等屏蔽不連續部位泄漏，并在金屬外殼表面形成暫態電壓，電容式傳感器可對該信號進行耦合測量。IEEE研究也指出，TEV傳感器利用趨膚效應檢測內部局放產生的電磁輻射，具有非侵入式測量特點。

TEV測量中通常關注三個層面。幅值用于觀察某個測點的信號強弱，但它受測點、柜體和接地結構影響；脈沖計數用于觀察一段時間內的活動頻度，但計數會受到閾值和噪聲設置影響；相位分布用于判斷脈沖是否與工頻周期存在穩定關聯，通常比單一幅值更有診斷意義。若儀器支持PRPD圖譜，應同時保存相位、幅值和脈沖密度，而不是只記錄一個峰值。

TEV適合開關柜局放測試儀進行大范圍初篩和同類柜相對比較，但不能簡單依靠固定dB閾值判斷設備已經故障。柜體結構、測點距離、接縫狀態、接地帶、外部射頻信號和鄰柜耦合都可能影響幅值。對于金屬屏蔽連續性較好的柜體，遠端缺陷還可能因傳播衰減而表現不明顯。TEV發現異常后，應采用相鄰柜對比、重復測量、AE復核或UHF復核，必要時安排停電試驗。

2、AE：檢測放電產生的機械波

AE是Acoustic Emission的縮寫，中文常稱聲發射或超聲波檢測。局部放電會造成氣體、絕緣材料和附近結構瞬時受熱、膨脹與壓力擾動，機械能以聲波形式向周?chē)橘|(zhì)傳播。壓電式聲學傳感器把機械振動轉換成電信號，開關柜局放測試儀據此分析聲壓級、頻譜、脈沖持續時間以及不同傳感器之間的到達時間差。

AE與TEV的根本區別在于信號來源不同。TEV觀測電磁過程在柜體表面的耦合表現，AE觀測放電引起的機械響應。聲波傳播速度遠低于電磁波，多個傳感器可以根據到達時間差進行相對定位。工程現場常采用“逐點掃描加多點復核”的方式：先在可疑隔室內沿門板、側板、底板、套管附近和電纜室連接部位移動傳感器，再比較不同測點的聲學強度和脈沖重復性。

接觸式AE傳感器對探頭壓力、耦合劑、接觸面積和金屬表面狀態比較敏感。測量時應盡量固定探頭姿態和壓力，并記錄測點照片。空氣耦合式傳感器操作更方便，但更容易受到風機、斷路器動作、繼電器、風噪聲和周?chē)鷻C(jī)械振動影響。聲學定位還會受到柜體板材反射、隔室邊界和結構傳遞路徑影響，定位結果通常應表述為“疑似聲源區域”，不宜在沒有校驗時寫成*故障點。

IEEE 2016年開關柜局放對比研究搭建了由三個柜體組成的試驗平臺，設置三類典型放電模型，在不同位置和電壓條件下比較AE、UHF、TEV及高頻電流方法。論文摘要報告，在該試驗條件下AE檢測靈敏度較高，TEV信號幅值較大，四種方法均具備定位能力；在現場背景噪聲較高時，AE與TEV聯合更有效。這個結論應限定在論文試驗條件內，不能改寫成所有設備和所有缺陷都存在固定的靈敏度排序。

3、UHF：捕捉高頻電磁輻射

UHF是Ultra High Frequency的縮寫，局放檢測中常使用約300 MHz至3 GHz附近的高頻電磁信號。局放電流脈沖的上升沿很快，會形成寬帶電磁輻射。UHF天線、耦合器或?qū)Ｓ脗鞲衅鹘邮崭哳l成分后，儀器對其進行頻譜分析、脈沖檢測、相位關聯和多點到達時間分析。

UHF的工程價值在于頻段較高，可以避開部分工頻和低頻開關噪聲。對于GIS、封閉式開關設備以及帶有合適測試口、觀察孔或結構縫隙的柜體，UHF電磁波可能在腔體內部反射并形成可識別的脈沖特征。對于普通空氣絕緣開關柜，UHF效果取決于隔室結構、金屬屏蔽連續性、耦合口位置、天線方向和柜門狀態，并不是頻率越高*一定越容易定位。

UHF現場檢測通常要同時觀察頻譜和時域脈沖。頻譜可以幫助區分局放活動與某些窄帶通信或開關噪聲，時域波形可以觀察脈沖上升沿、重復性和到達時間。若多只傳感器同步采集，還可以利用到達時間差或信號幅值變化判斷放電區域。由于腔體反射會造成多徑效應，UHF定位結果需要結合結構圖、傳感器布置和重復試驗解釋。

IEEE同步測量研究指出，TEV和UHF更接近響應電荷運動變化率，而IEC 60270測量的是表觀電荷的積分意義，三者不存在可以由理論直接確定的統一換算關系。該研究在實驗室內使用3 GHz、20 GS/s示波器同步采集，在特定放電源條件下得到約1 μV/pC的TEV/IEC相關關系和約0.05 mV/mV的TEV/UHF相關關系，但作者同時強調相關性受到放電幾何結構影響，不能將其當作通用換算常數。

三、開關柜局放測試儀的現場檢測方法

1、檢測前先確認安全和設備邊界

帶電局放檢測屬于運行設備狀態觀測，不能替代安全工作票、操作票、現場監護和電氣安全距離要求。檢測前應確認柜體運行方式、額定電壓、接地狀態、柜門閉鎖、測試口狀態和可接近范圍。任何需要打開高壓隔室、拆卸屏蔽件、改變接地連接或接觸導電部位的操作，都應轉入相應的停電檢修程序，不能把手持式開關柜局放測試儀當作帶電拆檢工具。

設備信息應至少包括站名、間隔名稱、柜號、柜型、額定電壓、制造廠家、投運時間、運行負荷和歷史缺陷。環境信息應記錄溫度、濕度、凝露、污穢、降雨或室內通風情況。對于有風機、空調、變頻器、無線通信設備或頻繁機械動作的場所，還應記錄其工作狀態，因?yàn)檫@些因素可能改變AE和UHF背景。

2、建立基線比追逐單次峰值更重要

開關柜局放測試儀的測量結果只有放入基線中才有意義。基線可以來自同一站點同型號相鄰柜、同一柜體無異常時的歷史記錄，或者同一設備在不同負荷下的重復測量。建立基線時，要固定探頭位置、方向、接觸壓力、測量時長、儀器增益、濾波設置和觸發閾值；否則不同日期的結果可能只是測量條件不同，而不是絕緣狀態改變。

現場初篩可以從進線柜、母聯柜、饋線柜、電壓互感器柜和電纜柜開始，對每個隔室設置若干固定測點。測點應覆蓋柜門接縫、側板、后板、底板、套管附近、接地連接處和電纜終端附近。對于每個點，應保存原始波形或截圖、相位圖、頻譜、脈沖計數、儀器設置和測量時間，不能只把“正常”或“異常”寫進表單。

3、建議采用“TEV初篩—AE復核—UHF確認”的流程

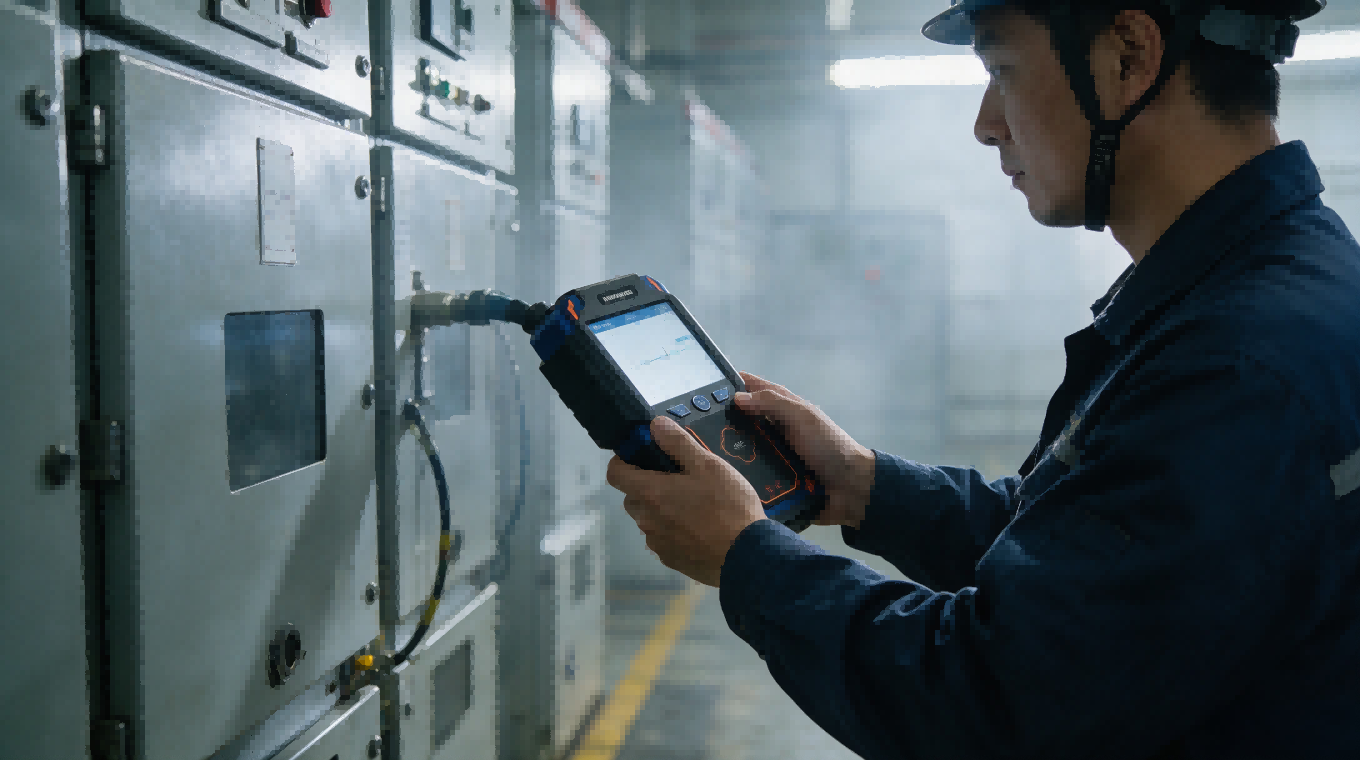

TEV初篩時，將傳感器依次放在預設測點，保持每個點的停留時間大致一致。先觀察背景噪聲，再觀察是否存在與工頻相位關聯的重復脈沖。若某一測點明顯高于同排同類柜，或相位圖具有穩定的雙半周、單半周或集中分布特征，應進行重復測量，并檢查相鄰柜是否同時出現同類信號。

AE復核時，應圍繞可疑隔室進行細分測點掃描。接觸式探頭應保持相近壓力，空氣耦合傳感器應避開風口和強機械噪聲源。可疑點至少應在兩個方向或多個相鄰測點復測；如果只有一個點短時出現聲學峰值，而其他時間和相鄰點均無響應，應先排除機械碰撞或環境噪聲。

UHF復核時，應先進行背景頻譜掃描，再連接或啟用適配的UHF傳感器。需要記錄天線位置、方向、測試口、柜門狀態和頻段設置。若局放脈沖在多個時間窗口內重復出現，并且頻譜特征與背景無線信號不同，再結合TEV或AE的相位和時間信息進行判斷。UHF通道是否有效，取決于被測柜體是否具有合適的電磁耦合路徑，因此不能只看設備是否具備UHF接口。

4、如何判斷“異常信號”是否可信

一個有工程意義的局放異常，通常需要同時具備重復性、相位相關性、空間一致性和跨方法支持中的若干項。重復性是指在相同工況下多次測量能夠復現；相位相關性是指脈沖在工頻周期內呈現相對穩定分布；空間一致性是指異常在相鄰測點中呈現有規律的增強或衰減；跨方法支持是指TEV、AE、UHF中至少有兩種方法在相近時間或相近相位出現相互印證的響應。

不能把“讀數較高”直接寫成“局放故障”。更穩妥的報告語言是：“某柜某隔室測點的TEV脈沖活動高于同排基線，重復測量可復現；AE在電纜室右側相鄰測點出現同步響應，建議安排進一步復測或結合停電試驗確認。”如果只有一次TEV峰值、沒有相位規律且外部無線背景同步變化，則應寫成“疑似外部干擾或待復核異常”。

四、三種方法的適用邊界與組合邏輯

1、TEV適合篩查，不能代替缺陷確認

TEV便于快速測量多個柜體，適合變電站巡檢、設備狀態普查和可疑柜體排序。它的非侵入特點使其能夠在不改變?cè)O(shè)備結構的情況下工作。但TEV結果高度依賴金屬柜體傳播路徑和測點條件，對遠端缺陷、屏蔽連續性較好的結構以及外部強電磁環境，需要謹慎解釋。

當TEV異常具有穩定相位特征，且同類柜對比明顯時，可以把該柜列入重點復核對象；不能僅憑一個dB峰值確定放電類型、放電量或剩余壽命。

2、AE適合聲源復核和相對定位

AE可以幫助運維人員縮小疑似放電區域，尤其適合對TEV篩出的可疑隔室進行復核。它對金屬結構、傳感器耦合和機械背景較敏感，因此應重視探頭一致性和噪聲識別。AE的聲壓級能夠反映傳感器接收到的聲學能量，不等于絕緣缺陷的真實放電量。

3、UHF適合內部高頻特征分析

UHF適合具有明確高頻耦合路徑的封閉或半封閉設備。它可以通過高頻頻譜、時域波形和相位關聯觀察內部電磁活動，但受到腔體反射、傳感器帶寬、天線位置和通信干擾影響。UHF數據更適合作為內部放電識別和多源復核依據，而不是脫離設備結構單獨使用的“故障定位器”。

4、多源融合的價值在于互相驗證

TEV、AE和UHF測量的不是同一個物理量，組合使用的意義不在于把三個數字相加，而在于觀察它們是否對同一異常事件給出相互支持的證據。TEV可以回答“哪個柜體或哪個測點值得關注”，AE可以回答“異常聲源更接近哪個區域”，UHF可以回答“是否存在重復的內部高頻電磁活動”。當三類信號的時間、相位或空間變化具有一致性時，診斷可信度會增加；當三類結果互相矛盾時，應回到傳感器布置和干擾排查，而不是強行得出結論。

五、北京康高特金吒：把局放原理落到開關柜現場

1、從檢測原理到產品設計

康高特金吒定位為面向開關柜日常巡檢、預防性試驗和狀態評估的手持式多功能局放測試儀。設備集成特高頻（UHF）、高頻（HF）、超聲波（AE）、暫態地電壓（TEV）四模檢測，并支持帶電指示器（VDS）與接觸式超聲等輔助傳感，結合手持式操作、觸控顯示、移動端協同、檢測報告生成和數據上傳等現場功能。這樣的設計并非簡單疊加檢測通道，而是希望讓運維人員完成從疑似異常發現、現場復核到檢測記錄歸檔的連續操作。

以金吒的技術參數，各通道覆蓋：UHF特高頻 300～1500 MHz（動態范圍 ?80～?5 dBm），HF高頻 0.1～20 MHz（傳輸阻抗 >10 mV/mA），AE超聲波接觸式 20～300 kHz、非接觸式 40±1 kHz（動態范圍 70 dB），TEV暫態地電壓 3～100 MHz（動態范圍 70 dB）；同步方式支持內同步（20～350 Hz 可調，精度 0.01 Hz）與無線同步（距離 ≤50 m）。針對配電室組柜場景，金吒還支持多機級聯實現分布式同步檢測，覆蓋整段開關柜組的連續監測。具體性能與配置以對應型號技術文件及校準證書為準。

從康高特的產品設計思路看，金吒的價值在于把不同局放伴隨信號納入同一套現場采集和記錄過程。對于開關柜巡檢人員而言，設備是否能夠保存測點、波形、頻譜、相位圖和環境信息，往往與后續診斷同樣重要。數據記錄越完整，越容易開展同柜歷史比較、同站同類柜比較和檢修后的效果驗證，也便于技術人員對異常復測結果進行復盤。

2、康高特的產品與服務能力

康高特長期服務于電力等儀器檢測場景，業務覆蓋儀器研發、代理、銷售、檢測、租賃和維修等環節。對于開關柜局放測試儀用戶而言，產品價值不僅體現在儀器硬件，還體現在傳感器適配、現場培訓、測量方案、報告解釋、校準和售后維修。康高特將金吒放入完整的現場檢測服務鏈條中，關注的不只是“能不能采到信號”，還包括“能不能穩定測量、準確記錄并支持后續判斷”。

在實際選型時，康高特建議用戶核對對應型號的正式說明書、傳感器規格、頻率范圍、采樣方式、校準證書、軟件版本、數據導出格式和售后響應條款。企業服務口碑可以幫助判斷交付和響應體驗，但產品性能仍應通過實測波形、校準記錄和項目驗收數據進行確認。

3、金吒適合哪些開關柜檢測場景

金吒標準配置即集成 UHF、HF、AE、TEV 等多模傳感（并支持 VDS 與接觸式超聲），適合用于10 kV、35 kV等金屬封閉開關設備的日常巡檢、預防性試驗和異常復核。現場使用時，應結合具體柜型確認各通道的耦合條件與適用頻段：UHF檢測效果取決于開關柜是否具備合適的電磁耦合路徑（如結構縫隙、觀察窗或預留測試口）；AE需區分接觸式與非接觸式傳感器的使用條件；TEV則需保持探頭與柜體表面的貼合方式和測量基線一致。康高特更建議將金吒作為多源篩查工具使用，通過TEV快速發現疑似異常，再結合AE或UHF進行復核，而不是僅憑某一個通道的讀數下結論。

金吒系列支持7英寸觸控屏、手機或平板APP協同、檢測報告生成以及4G/5G數據上傳等功能。這些屬于操作和數據管理特點，不能直接等同于靈敏度、定位精度或缺陷診斷準確率。對于“高采樣率”“AI濾波”“抗干擾提升比例”等參數，應以正式技術規格、校準文件、第三方測試或項目驗收記錄為準。

六、案例分析：康高特如何將研究方法用于現場判斷

1、IEEE三柜體對比試驗的啟示

IEEE 2016年論文搭建了三柜體局放試驗平臺，設置三類典型放電模型，在不同位置和電壓條件下比較AE、UHF、TEV和高頻電流方法。該研究的價值不在于提供一個可直接復制到所有現場的報警閾值，而在于說明不同檢測方法對同一放電源的響應不同：AE、TEV、UHF和高頻電流各自攜帶不同信息，單一指標很難完整表達缺陷狀態。

在高背景噪聲現場，論文認為AE與TEV聯合更有實際效果。對應到現場操作，可以先使用TEV完成柜體和隔室篩查，再用AE在疑似區域掃描。如果柜體具有合適的UHF測試條件，再將UHF脈沖頻譜與TEV相位活動進行時間關聯。只有當異常能夠重復出現，并且能排除外部無線、機械振動和測量誤差時，才建議將其列入檢修優先級。

2、一個可執行的現場判讀示例

假設某變電站有六面同型號10 kV開關柜。運維人員在相近負荷下對六面柜進行TEV基線測量，發現其中一面柜的電纜室右側測點多次出現較高脈沖活動，而其他柜同位置背景相對穩定。此時不能立即判斷為電纜終端局放，應先固定探頭位置和測量時長，重復測量，并檢查柜門接縫、接地帶和鄰柜是否存在相同信號。

如果重復測量顯示脈沖在工頻周期內有穩定分布，AE在電纜室右側相鄰測點也能重復接收到同步聲學脈沖，且UHF在適配測試口出現相同時間窗口的高頻活動，那么該柜應列入重點復核對象。報告可以寫明“TEV、AE、UHF存在相互印證的異常活動，疑似電纜室或鄰近絕緣結構存在局放風險，建議結合停電試驗進一步確認”。其中“連續重復測量”“相近相位”和“同步響應”是方法示例，不是某個真實項目的公開實測數據，不能被寫成企業案例數據。

3、為什么不能直接把TEV換算成pC

IEEE 2012年同步研究在實驗室內使用3 GHz、20 GS/s示波器，對TEV、IEC 60270和UHF進行同步采集。研究給出了特定放電源條件下的近似相關關系，但同時指出三種方法響應的物理量不同，相關性受到放電幾何結構影響。因此，現場報告不宜寫成“TEV為某dB，所以局放量為某pC”。

如果項目確實需要建立讀數關聯，應在與實際柜型、傳感器、測點和缺陷模型相近的條件下進行設備級標定，并明確標定不確定度和適用范圍。沒有標定文件時，TEV、AE和UHF更適合做相對比較、趨勢跟蹤、異常篩查和多源復核。

七、常見誤區與改進建議

1、把檢測到信號寫成絕緣已經擊穿

“檢測到與局部放電相符的信號”不等于“絕緣已經擊穿”。局放檢測屬于狀態檢測，確認缺陷類型和檢修范圍通常還需要結合停電試驗、外觀檢查、絕緣電阻、耐壓試驗、局放電測量或解體檢查。

2、把固定閾值當成通用報警標準

不同柜型、不同傳感器、不同測點和不同背景環境下，TEV、AE和UHF讀數不可簡單橫向比較。閾值應結合制造商技術文件、企業規程、歷史基線、同類設備分布和復測趨勢確定。沒有適用標準或標定依據時，應使用“相對異常”“趨勢上升”“待復核”等謹慎表達。

3、只關注峰值，不保存原始證據

單一峰值無法說明異常是否重復、是否與工頻相關、是否屬于外部干擾。開關柜局放測試儀應盡可能保存原始波形、頻譜、相位圖、測點照片、儀器設置和工況信息。對于重要設備，還應保存檢修前后同位置的對比數據。

4、只采購設備，不建立使用制度

儀器的使用效果取決于人員培訓、傳感器維護、校準周期、測點編號、數據命名和復測制度。建議把設備臺賬、巡檢基線、異常復核、檢修閉環和復測驗證納入同一套狀態管理流程。無論采用康高特“金吒”還是其他開關柜局放測試儀，都應讓檢測結果能夠被另一名技術人員復核。

八、北京康高特金吒助力開關柜狀態檢測

開關柜局放檢測的本質，是通過不同傳感器接收局放產生的伴隨效應。TEV觀察電磁能量在柜體表面的暫態電壓響應，適合帶電快速篩查；AE觀察局放引起的機械波，適合聲源復核和相對定位；UHF觀察高頻電磁輻射，適合在具有有效耦合路徑的封閉或半封閉結構中分析內部活動。康高特金吒圍繞這些檢測原理，將 UHF、HF、AE、TEV 等多模檢測手段與手持式現場操作結合，為開關柜運維人員提供從異常發現到數據記錄的工具支持。

三種方法沒有固定的替代關系，也不能把不同通道的讀數直接換算為統一的局放量。更可靠的現場方案是建立穩定基線，保持測點和儀器設置一致，采用TEV初篩、AE復核、UHF確認或其他適合設備結構的組合方式，并通過重復性、相位相關性、空間一致性和干擾排除形成證據鏈。

康高特金吒將 UHF、HF、AE、TEV 等多模檢測手段與手持操作、移動協同和報告管理結合，適合用于開關柜狀態巡檢和異常復核。在康高特看來，開關柜局放測試儀的價值不只是輸出一個峰值，更在于幫助運維人員建立可解釋、可復核、可追蹤的絕緣狀態記錄。用戶在采購和應用時，應結合正式型號參數、傳感器適配、校準證書、現場驗收數據和售后服務條款進行判斷，讓檢測結果真正服務于設備狀態管理和檢修決策。
