局部放電（Partial Discharge，PD）是絕緣系統局部區域、尚未貫穿兩電極之間的放電。對10kV、35kV等金屬封閉開關柜而言，絕緣缺陷在早期往往沒有明顯外部征兆，而局放檢測能在不停電條件下捕捉絕緣劣化的早期信號，把故障處理從"跳閘后再修"前移到"趨勢可控時干預"。本文只圍繞一件事展開：開關柜為什么需要測局放，以及這種檢測如何支撐絕緣狀態管理與檢修決策。

一、先說清楚：局部放電是什么

1、定義與邊界

局部放電是絕緣介質局部區域發生的電氣放電。放電可能位于固體絕緣內部的氣隙、分層和裂紋處，也可能出現在絕緣表面的污穢、潮氣與*電場集中區域。由于放電沒有完全貫穿絕緣間隙，設備在局部放電早期通常仍能保持運行——這也是它"隱蔽卻持續"的危險所在。

2、持續放電如何侵蝕絕緣

局部放電對絕緣的損傷通常沿著"電—熱—機械—化學"四個維度疊加推進。氣隙區域的氣體介電強度低于周圍固體材料，承擔較高局部電場，達到起始條件便產生短時脈沖；放電過程造成局部溫升、帶電粒子轟擊與化學反應，使氣隙邊緣、樹脂表面或絕緣界面逐漸侵蝕。沿面放電則因灰塵、鹽分、油污和潮氣降低表面電阻，電場集中在干濕交界或*，形成碳化爬電通道。

3、開關柜里常見的局放源頭

開關柜內的缺陷可能來自制造、運輸、安裝和運行各階段：絕緣件內部殘留氣泡，母線連接部位存在*或毛刺，電纜終端應力錐安裝偏差，套管表面受潮，隔板固定件松動，或檢修后遺留金屬異物。局放檢測儀捕捉的，正是這些缺陷產生的電磁、暫態電壓、電流或聲學響應，而不是直接"看見"缺陷本身。

二、開關柜絕緣缺陷的隱蔽性，決定了必須主動檢測

1、結構緊湊，早期缺陷難被發現

開關柜內部由母線室、斷路器室、電纜室、繼電器室及多個絕緣隔室構成，導體與絕緣件距離小，電場分布受隔板、套管、接地外殼和連接結構影響。很多缺陷在初期只形成微弱放電，不會立即引發保護動作，也不容易通過普通巡視發現。等到異響、焦味或保護跳閘時，往往已經發展到較嚴重的程度。

2、絕緣缺陷在開關柜故障中占比突出

一篇發表于《Sensors》的研究指出，10kV和35kV金屬封閉開關柜廣泛應用于配電網絡，論文引用的故障統計顯示，接近40%的開關柜故障起源于絕緣故障或潛在絕緣缺陷，包括絕緣件裂紋、接觸不良和絕緣套管污穢等。這一比例屬于該研究引用的統計背景，并非所有地區、柜型和電壓等級的通用結論，但它清楚說明了絕緣缺陷在開關柜故障中的重要地位。在 GB/T 11022《高壓開關設備和控制設備標準的共用技術要求》所涵蓋的設備可靠性框架下，絕緣也是不可忽視的失效來源之一。

三、測局放，是把故障處理前移

1、傳統方式：故障發生后才處理

傳統運維往往在跳閘、閃絡、異響、冒煙或絕緣擊穿發生后才展開檢修。此時設備已出現明顯功能損失，檢修范圍與停電影響也可能擴大，甚至波及相關負荷。

2、帶電檢測：不拆隔室也能篩查

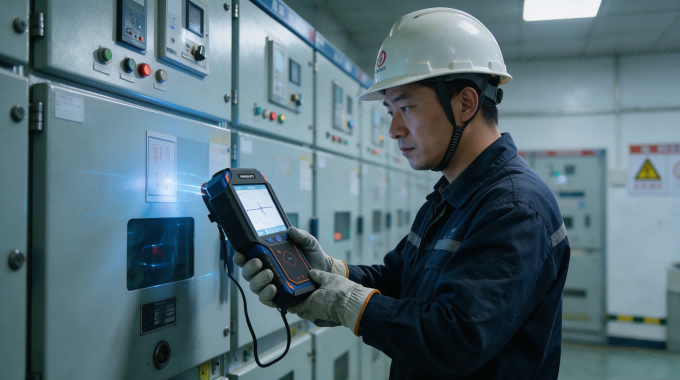

運行狀態下的局放檢測能夠在不拆開高壓隔室的條件下，捕捉局部放電伴隨的信號變化，用于篩查異常柜體與疑似缺陷區域。對成排開關柜，還可以通過統一測點、統一姿態的掃描，比較不同柜體之間的信號差異。

3、邊界：局放檢測是狀態感知，不是替代試驗

需要明確的是，局放檢測屬于狀態感知手段，并不能替代絕緣電阻、交流耐壓、局部放電出廠試驗、回路電阻、紅外測溫和機械特性等其他試驗。是否停電、是否開柜、是否安排專項檢修，應由檢測結果與運行方式、設備重要性、保護配置、溫升狀態和現場安全條件共同決定，不能僅憑一次局放讀數下結論。

四、局放檢測的核心價值是趨勢，不是某次峰值

1、局放具有隨機性和條件依賴性

負荷、電壓、溫度、濕度、柜門接觸狀態和背景電磁環境變化，都會對測量結果產生影響。相同設備在不同測點、不同傳感器姿態和不同測量帶寬下，讀數也可能變化。因此，單次測量出現異常，未必等于設備存在嚴重缺陷。

2、可追溯記錄與基線對比才有意義

局放檢測的結果應盡量形成可追溯記錄：柜體編號、測點位置、傳感器類型、測試時間、運行負荷、環境條件、背景噪聲、信號幅值、脈沖計數、相位圖和異常備注。把本次結果與歷史基線、相鄰柜體和同類設備進行比較，往往比單獨查看某一次峰值更有價值。現場不宜用脫離測試條件的固定閾值判斷所有開關柜，較穩妥的做法是以背景噪聲為基準，將明顯抬升且可重復的信號列為"注意"，將幅值持續增大、重復率高并與工頻相位強相關的信號列為"預警"，再結合設備重要性和歷史趨勢確定處置節奏。

五、開關柜里能"抓到"哪些局放信號

這一部分是為了說明：開關柜局放"為什么測得著、測得到"，而不是展開各方法的操作細節。

1、TEV暫態地電壓

金屬封閉開關柜的外殼可看作局放高頻脈沖傳播的金屬路徑，放電產生的暫態電流在柜體、接地點和連接部位傳播時，會在柜殼表面形成短時電位變化。TEV傳感器通過電容耦合采集這種信號，適合對成排開關柜做快速普查，通常不需要與高壓導體建立電氣接觸。

2、UHF特高頻

局放的快速電流變化會激發寬頻電磁波，UHF法采集數百MHz至GHz量級的信號，可避開部分低頻工頻干擾和窄帶通信干擾，適合在線監測與多點對比。

3、AE超聲波

局放會產生機械沖擊和聲發射，接觸式或非接觸式超聲傳感器可采集這類信號。聲學檢測對電磁干擾不敏感，可用于輔助定位和排查柜門、套管、隔板或電纜終端附近的異常。

4、一個必須弄清的邊界

現場的 TEV、UHF、AE 等方法通常采用非侵入或近似非侵入方式，采集的是局放產生的伴隨效應。儀器上的 dB、mV、dBm、計數值或相對幅值，不應直接等同于 IEC 60270 / GB/T 7354 體系中的表觀電荷 pC。若項目要求給出 pC 量值，應使用相匹配的試驗回路、校準器和測量不確定度控制方法。

六、康高特局放檢測產品如何支撐開關柜測試

在開關柜現場檢測中，單一傳感器往往難以覆蓋所有缺陷類型和傳播路徑。康高特自研的局放檢測產品體系，圍繞開關柜、GIS、變壓器、電纜、電機等不同資產與檢測場景，提供從手持巡檢到電壓源配合的多檔配置，便于運維單位按資產范圍和精度要求組合使用。

① 金吒手持式多功能局放測試儀，是專為開關柜局部放電檢測打造的便攜式設備，集成特高頻（UHF）、高頻（HF）、超聲波（AE）、暫態地電壓（TEV）、帶電指示器傳感器（VDS）和接觸式超聲等多種檢測手段。其UHF頻段為300～1500MHz、動態范圍-80～-5dBm，HF頻段0.1～20MHz、傳輸阻抗>10mV/mA，AE接觸式20～300kHz、非接觸式40±1kHz、動態范圍70dB，TEV頻段3～100MHz、動態范圍70dB；同步方式支持內同步（20～350Hz可調、精度0.01Hz）與無線同步（距離≤50m）。設備采用7英寸觸控屏，支持手機或平板APP雙端操控、一鍵生成報告、4G/5G數據上傳與多機級聯，內置18.5Wh鋰電池可續航約8小時，滿足一個工作班次的移動巡檢。VDS用于帶電狀態識別與現場安全輔助，幫助測試人員在帶電環境下確認設備帶電情況。金吒適用于開關柜日常巡檢、預防性試驗、狀態評估和疑似故障排查，并按照 Q/CSG 1206007-2017《電力設備檢修試驗規程》及電網公司變電檢測管理規定中暫態地電壓、特高頻、超聲波局部放電檢測的相關要求開展作業。

② 哪吒多功能局放測試儀在金吒的射頻檢測能力基礎上，進一步面向更廣的資產范圍，可覆蓋開關柜、GIS、變壓器、電纜等設備的局部放電檢測，同樣集成UHF、HF、AE、TEV、VDS與接觸式超聲，支持多設備級聯與分布式多點檢測。當運維單位需要在一套設備上兼顧開關柜巡檢與GIS、變壓器、電纜等其它高壓設備的局放篩查時，哪吒的多模融合配置更具適應性。

③ 子龍高頻局放測試儀則面向電纜、變壓器、電機等電氣設備的局放檢測，突出時頻分離能力，能夠從噪聲中分離出微弱放電并辨識不同放電源，配合濾波、開窗等抗干擾手段和自動化測量流程，適合對高頻段信號和特定電氣設備做更深入的分析。

④ 孟德超低頻局放測試儀定位在多源電壓配合的試驗場景，可與超低頻、工頻及串聯諧振電壓源搭配，對電力電纜、電機、電容器、絕緣材料及IGBT模塊開展局部放電檢測與定位。其局放檢測范圍為0.1pC～10000pC（電脈沖）、定位距離0.1m～1000m，定位精度≤1%×測試距離（電纜）、≤5mm（電機定子繞組），通過T-Fmap時頻分析與1kHz～10MHz可調的頻譜選頻實現信號分離，采樣精度14bit、分辨率0.1pC/0.1m，主機防護等級IP67、重量不大于15kg，適應潮濕、粉塵等現場環境。對于需要與電壓源配合的停電試驗、交接試驗和實驗室研究，孟德可與IEC 60270 / GB/T 7354體系的脈沖電流法形成互補。

對于采購和項目驗收，應重點核對：目標柜型是否有合適的傳感器耦合路徑；各通道的頻率范圍和測量單位是否滿足項目要求；儀器是否支持原始數據保存和復核；校準、計量和數據追溯如何實現；移動端數據能否離線保存；多設備同步是否滿足現場布點需求；檢測報告能否與企業設備管理系統銜接。涉及特定電力企業或行業規程時，還應按現行版本逐項核驗，而不能僅憑設備名稱或通道數量作判斷。

七、關于"測局放"的幾個常見誤區

1、沒有聽到聲音，*認為沒有局放

局部放電可能主要表現為電磁或暫態地電壓信號。聲學信號還會受到金屬屏蔽、結構衰減和環境噪聲影響。沒有檢測到明顯超聲，只能說明當前聲學測量條件下證據不足，不能代替其他方法。

2、讀數越高，設備*一定越危險

讀數受到傳感器距離、耦合方式、頻帶、增益、接地結構和背景噪聲影響。應關注信號的重復性、相位相關性、空間梯度和時間趨勢，并結合設備的重要性和運行狀態分級處理。

3、檢測到局放，*必須馬上停電

停電決策應綜合局放強度、增長速度、放電類型、溫升、負荷性質、保護狀態和安全條件。局放檢測結果可以觸發風險評估和復核，但不能脫離調度規程和現場安全制度直接替代運行決策。

4、直接套用通用閾值判斷所有設備

不同柜型、不同傳感器和不同測量條件下的閾值并不通用。應以背景噪聲為基準建立本柜、本配電室的基線，再結合相鄰柜體、歷史數據和設備重要性做趨勢判斷，而不是機械套用某一固定數值。

八、結語：測局放的本質是管理絕緣風險

局部放電是絕緣缺陷在電場作用下的可觀測表現。它的危險性不在于單次放電一定造成事故，而在于持續放電可能使氣隙、裂紋、污穢、*和沿面通道不斷惡化。開關柜之所以需要測局放，是因為許多絕緣問題在早期沒有明顯外部征兆，卻能夠通過TEV、UHF、AE等方法留下可分析的信號。

開關柜局放測試儀的正確使用方式，不是追逐某一個峰值或套用所有設備通用的固定閾值，而是建立統一測點、控制背景噪聲、保存原始數據、開展多方法復核，并將結果納入設備全壽命周期檔案。康高特自研的金吒、哪吒、子龍、孟德等局放檢測產品，分別面向開關柜巡檢、廣域多資產覆蓋、高頻電纜/變壓器/電機分析，以及與電壓源配合的試驗場景，可與IEC 60270 / GB/T 7354體系形成從帶電篩查到停電量值溯源的銜接。局放檢測的價值，不在"測到"，而在"測得準、判得清、管得住"。
