Arbiter Model 933A相比普通便攜式電能質量記錄儀的優勢集中在精度、算法與便攜性。其獨有EnergyDSA算法在諧波、閃變與K系數計算上具備計量級表現，閃變嚴格遵循IEC 61000-4-15并區分短時與瞬時指標。設備重量低于五點八千克且內置電池續航八小時，比需要外接電源與工控機的方案更適于外出。一百二十八兆字節雙處理器閃存支持零點五秒故障前數據緩存，配合閾值觸發錄波與每條記錄的時間戳，使暫降與中斷事件能精確定位。IRIG-B同步精度優于正負一微秒，可實現多臺設備的同步相量測量，這是普通記錄儀少有的能力。CT與PT的十二點非線性插值補償也提升了帶互感器測量的可信度。普通記錄儀往往只做電壓電流存儲，諧波與閃變需事后用電腦計算，而Model 933A在機內完成全部電能質量運算并直接給出指標，現場即可讀結果。其零點五秒前緩存讓短暫暫降也能保留起因波形，是簡單記錄器不具備的。重量與續航使其可單兵攜帶，免去拖線接電。十二點非線性插值補償比線性補償更貼近互感器實際特性，提升帶變比測量的準確度。配合IRIG-B，多臺可組合同步網絡，覆蓋變電站多側同時測量，這是單機方案難以企及的現場能力

Arbiter Model 933A Portable Power Sentinel主要面向電力行業現場作業。在變電站，它可對母線與出線的諧波、電壓暫降暫升與閃變做長時間監測，并借助IRIG-B同步完成同步相量采集。配電網與工業廠礦現場可利用其輕便機身與八小時電池續航，外出巡檢時記錄電能質量事件，對供電中斷、三相不平衡與瞬態擾動做故障溯源。設備也適用于現場計量校驗，通過CT與PT補償功能核對關口表的功率與電能讀數。對于電網擾動問題，工程師可將其攜帶至配電點，設定閾值觸發錄波，捕捉暫降發生瞬間的前后數據用于復盤。其周期記錄與事件記錄兩種模式，使其既能做統計評估，也能做專項擾動捕捉。在新能源場站，Model 933A可用于逆變器并網前的電能質量驗收，記錄投運初期的諧波與閃變水平。工業用戶借助它排查變頻器、電弧爐等沖擊負荷引發的電壓波動與中斷。對于軌道交通牽引供電，它能監測回流與諧波對相鄰線路的影響。設備的小體積適合裝入巡檢包，配合八小時續航完成一整天多點測量，無需中途充電。城市配電運維也可用它做階段性質量普查，積累各饋線數據以識別劣化趨勢，為改造提供依據。

Arbiter Model 933A的數據通過PowerSentinel CSV933軟件判定。軟件讀取帶時間戳的記錄，按設定計算各相電壓電流諧波、總諧波畸變率、K系數、閃變PST與三相不平衡度，并列出電壓暫降暫升與供電中斷事件。判讀時將諧波畸變率與允許限值比較，檢查閃變是否超過短時或瞬時門檻，觀察正序負序比值確認不平衡是否越限。暫降暫升事件可結合幅值與持續時間分級，供電中斷記錄用于統計可用率。多臺經IRIG-B同步的數據可在統一時間軸疊加，分析擾動在系統中的傳播。超限告警功能對絕大多數測量量設置上下限，幫助工程師快速鎖定異常，最終報表可用于電能質量評估與整改依據。在諧波判定中應區分偶次與奇次分布，特定次諧波常指向某類負荷。K系數偏高提示變壓器需降容運行以防過熱。閃變超標可對應照明閃爍或電機轉矩脈動投訴。暫降統計應按幅值持續時間矩陣歸類，識別最嚴重事件用于核算設備耐受。三相不平衡結合負序分量可發現不對稱故障或接線錯誤。將事件時間與保護動作記錄對照，能確認擾動因果。最終形成含趨勢與典型事件的報告，為濾波、無功補償或運行調整提供量化依據，幫助用戶閉環治理電能質量問題。

Arbiter Model 933A的精度來自EnergyDSA算法與完善的前端補償。頻率測量范圍四十五到六十五赫茲，諧波保證精度最高至三千赫茲，滿足工頻系統的二到五十次諧波分析。CT與PT補償同時修正幅值與相位，電流互感器更采用十二點非線性插值，顯著減小互感器的比差與角差帶來的誤差。雙處理器架構使實時計算與存儲并行，避免數據丟失?？垢蓴_方面，設備通過ANSI C37-90.1浪涌耐受標準，適應變電站強電磁環境；IRIG-B同步精度優于正負一微秒，確保多測點時間一致。一百二十八兆字節閃存可永久保存數據無需通電，存儲壽命至少十萬次循環，提升了現場長期監測的可靠性與數據完整性。十二點非線性插值使電流互感器在全量程內補償更平滑，特別在小電流段改善明顯，避免比差角差隨負荷變化而失準。雙處理器分工讓采集不被分析阻塞，保證高速記錄不丟點。設備對諧波精度保證至三千赫茲，覆蓋工頻系統主要諧波與部分間諧波。IRIG-B優于微秒級的同步使其在多測點相關分析中保持相位可信。閃存永久保存且無需電池維持，避免斷電丟數。整體抗擾設計令其在變電站開關場等強干擾場所仍能獲得穩定讀數，適合作為現場取證與長期監測的工具。

Arbiter Model 933A電能質量分析儀的工作原理基于EnergyDSA數字信號分析算法對采樣信號的處理。設備通過電壓與電流輸入端采集三相或單相回路信號，電壓量程覆蓋有效值一伏到六百五十伏，電流經933A-01模塊直接輸入每通道零點零五到二十安。模數轉換后的數據流由雙處理器執行數字信號處理，利用一百毫秒重疊數據窗計算各次諧波幅值與相位，進而得到總諧波畸變率、K系數與經補償的諧波有效值。閃變計算符合IEC 61000-4-15，給出短時閃變PST與瞬時閃變。頻率測量范圍四十五到六十五赫茲，諧波保證精度至三千赫茲。CT與PT的幅值相位經十二點非線性插值補償，使計量結果更接近真實值，最終數據附時間戳存入閃存供后續分析。對于功率計算，設備采用同步采樣獲得電壓電流同相位的離散序列，經加窗與傅里葉變換分離基波與各次諧波，再按定義求取各類功率與電能。K系數用于衡量非正弦電流對變壓器發熱的影響，由諧波幅值乘以次數平方求和得到。電壓暫降與暫升通過對每周波有效值跟蹤識別，供電中斷則在電壓跌至門檻以下時記事件。所有結果在存入閃存前附上IRIG-B時間戳，保證后續多源數據可按時間對齊。雙處理器分工使

選用Arbiter Model 933A時應依據被測回路的接線方式與電流等級確定配置。設備支持三相三元件、兩元件、二點五元件以及單相兩元件、一點五元件、單元件等多種接線，用戶按現場互感器與負載結構選擇。電壓可直接測量一到六百五十伏有效值，線電壓采用兩元件或二點五元件接法，相電壓采用單元件或三元件接法，超量程峰值可達一千二百伏。電流方面，933A-01型號提供每通道零點零五到二十安的直接輸入，并設有低量程一毫安到一安以測小電流，每通道持續輸入不超過二十安有效值。若現場使用外接互感器，應核對變比并在軟件中設置CT與PT補償。綜合電壓電流范圍、接線形式與續航要求即可確定所需模塊與配置。若被測電流超出二十安，應使用外接電流互感器并將變比錄入軟件，由PT與CT補償還原一次側數值。電壓在六百五十伏以內可直接接入，更高系統須經電壓互感器降壓。接線形式的選擇影響矢量與功率算法，二元件適合三相三線，三元件適合三相四線，單元件用于單相，務必與現場系統匹配以免功率符號或數值錯誤。低量程一毫安到一安檔適合測量控制回路與小負荷電流。綜合評估被測電壓等級、電流大小與接線類型，即可確定最合適的模塊與配置組合。

使用Arbiter Model 933A須遵守電氣安全標準。設備絕緣等級對地與機箱標稱四百伏屬三類過電壓、標稱六百伏屬二類過電壓，連接前須確認被測電壓不超過對應等級并選用合適互感器。電壓端子使用安全香蕉插頭，電流端子為五路接線柱，接線應由具備資質人員操作，先斷電后連接，防止誤觸帶電部位。內置鎳氫電池續航約八小時，外場更換電池應在安全環境進行。設備抗浪涌滿足ANSI C37-90.1，但雷雨或過電壓頻發場合仍應避免直接測量高壓側。RS-232與USB通信須使用原廠線纜，防止引入干擾。長期存放應保持干燥，工作濕度無明確要求但應避免凝露，以延長閃存與電路壽命。測量前須核實被測回路電壓處于絕緣等級范圍內，超過六百伏二類或四百伏三類標稱時應加互感器隔離。電流端子接線柱在通電時禁止觸碰，拆線前先斷開一次回路。電池更換須在遠離火源與高溫處進行，避免短路。設備雖耐浪涌，但直擊雷或強過電壓環境仍應退出測量。通信線纜應使用原廠指定型號，防止引入噪聲或損壞接口。存放環境應干燥通風，長期不用也應定期通電檢查，維持電池與電路狀態，延長使用壽命并保證下次出任務可靠。

操作Arbiter Model 933A電能質量分析儀時，先按現場接線選擇三相或單相配置，將電壓安全香蕉插頭與電流接線柱接入對應端子，確認量程在一到六百五十伏與零點零五到二十安范圍內。開機后通過顯示屏新建記錄任務，在PowerSentinel CSV933軟件中勾選需記錄的數據項，如諧波、閃變、不平衡、暫降暫升與中斷，并設定周期記錄間隔或閾值觸發條件。若需多臺同步，應連接IRIG-B對時線纜使時間基準一致。啟動記錄后設備自動存儲帶時間戳的數據，事件超閾值時自動錄波含零點五秒故障前緩存。測試結束通過RS-232或USB接口將數據導出，使用配套軟件生成功率、電能與電能質量報表。首次現場使用前建議在實驗室用標準源驗證各通道讀數，確認補償設置正確。設定閾值時應參考現場允許限值，避免頻繁誤觸發占用存儲。記錄間隔可按監測周期選擇，長期統計用較大間隔，專項捕捉用短間隔或純觸發模式。IRIG-B對時線纜應遠離動力線走線，減少干擾導致失鎖。導出數據后建議保留原始文件，報表僅用于匯報。若使用外接互感器，務必在軟件錄入準確變比與相位，否則功率與電能將出現系統誤差。操作結束應正常關機，保護閃存文件系統。

Arbiter Model 933A Portable Power Sentinel在電能質量測量方面符合多項國際標準。諧波測量依據IEC 61000-4-7，采用一百毫秒重疊數據窗統計二到五十次諧波并給出總諧波畸變率與K系數。閃變功能滿足IEC 61000-4-15，提供短時閃變PST與瞬時閃變指標。設備在抗浪涌方面滿足ANSI C37-90.1耐受標準，適應變電站與配電現場的電氣環境。其電能質量指標的整體測量框架與IEC 61000-4-30所定義的分類方法相吻合，統計口徑可與EN 50160供電質量要求對照，便于評估供電質量是否達標。IRIG-B IEEE1344同步則保證多臺設備的時間基準一致，為計量級相量分析提供標準支撐。設備對諧波與閃變的計算嚴格采用國際標準的加窗與分組方式，使不同廠家儀器的結果具備可比性。絕緣與抗擾度方面，過電壓等級劃分明確了可安全工作電壓，配合ANSI C37-90.1浪涌耐受，保證在開關操作與雷擊感應下不被損壞。IEC 61000-4-30框架使測量分組、統計與事件分類規范，符合電能質量專業評估習慣。EN 50160對照則幫助用戶判斷供電方是否達標。整

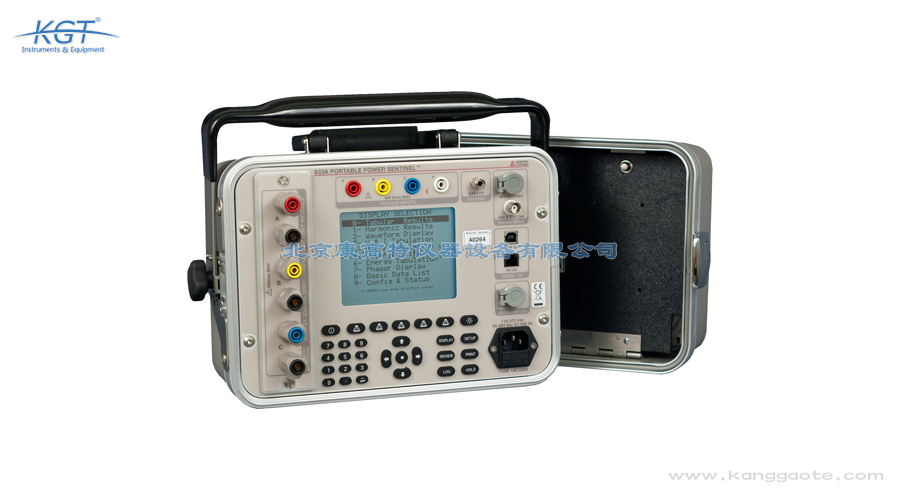

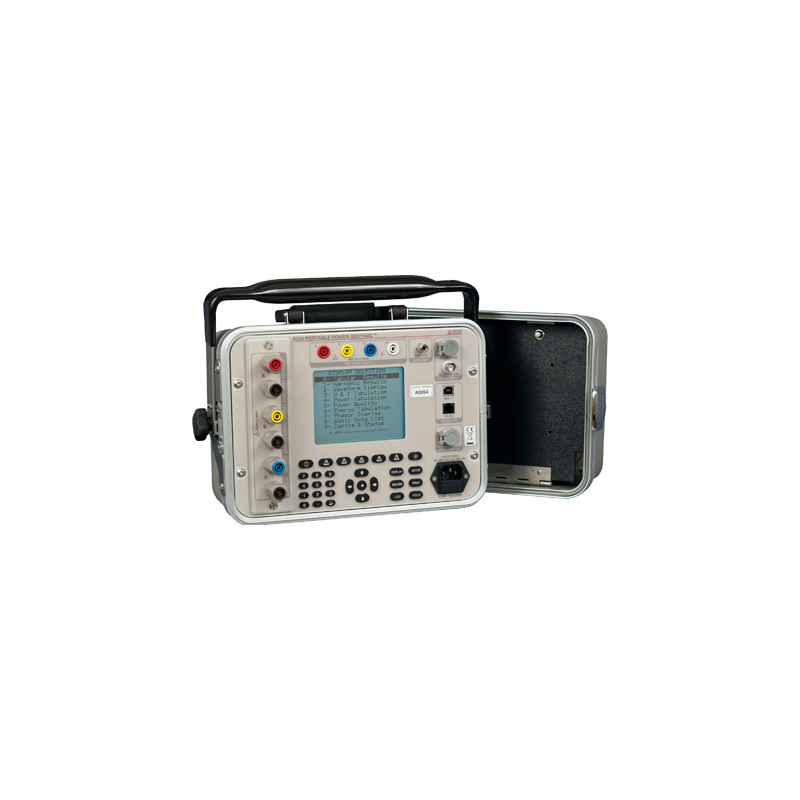

美國Arbiter公司推出的Model 933A Portable Power Sentinel是一款高精度便攜式電能質量分析儀。該設備整機重量低于五點八千克，內置鎳氫電池可連續工作約八小時，適合現場外出作業。其核心是獨有的EnergyDSA數字信號分析算法，能夠測量并記錄諧波、閃變、K系數以及供電中斷等電能質量指標。設備具備數據記錄功能，用戶可自定義記錄的數據項與記錄模式，既能夠連續周期記錄，也能在超過設定閾值時觸發事件記錄。配合IRIG-B時間同步與故障錄波能力，它可完成計量級同步相量分析，兼容多種三相與單相接線方式。憑借高精度、便攜性與長時間記錄能力，Model 933A成為電能質量工程師在變電站、配電網與工業廠礦現場開展擾動分析的常用工具。設備提供一百二十八兆字節閃存用于長期數據存儲，并具備零點五秒故障前緩存，使事件觸發時能保留擾動發生前的波形，便于復盤起因。其限值告警功能可對絕大多數測量量設置上下限，一旦越限即從系統接口與顯示屏提示用戶。由于整機小巧且自帶電池，Model 933A無需外接筆記本即可獨立完成作業，顯著降低現場負擔。無論是評估新能源并網、查找工廠跳閘原因，還是做
