Iskra MC774電能質量分析儀配備三路相互獨立的通信端口，分別為串行接口（RS232/RS485，最高 115200 比特每秒）、以太網以及 USB2.0，協議支持 MODBUS 與 DNP3。三路端口獨立意味著可以在不影響主站輪詢的情況下，同時用本地接口做維護與數據導出。 時間同步方面，儀表支持 GPS、IRIG-B（包括調制型與數字型）以及 NTP 三種方式，配合誤差小于每天±1 秒的內置實時時鐘，保證分散安裝的設備擁有統一時間基準。這一點對多測點系統至關重要：只有時間戳對齊，才能根據各點記錄的先后順序判斷擾動是從上級電網傳入，還是由下游負荷產生。 數據可以保存在內部存儲器，導出到存儲卡，或通過通信接口讀取。借助 MiSMART 平臺的數據采集器，還能以推送機制自動采集全部預設參數并存入數據庫，同時每臺設備本地保留一份備份，便于后期分析。數據庫以 XML 格式記錄，可用平臺客戶端或第三方軟件以表格、圖表形式查詢，除電氣量外也保存溫度、壓力、風速等物理量以及帶時間戳的詳細事件日志，構成完整的運行檔案。

用 Iskra MC774電能質量分析儀追溯擾動來源，核心方法是多測點同步記錄加時間軸比對。儀表內置實時時鐘誤差小于每天±1 秒，可通過 GPS、IRIG-B 或 NTP 統一對時，因此分散在變電站、饋線與用戶公共連接點的設備，其事件日志具有可比的時間坐標。 具體做法是：在各測點預設相同的測量參數與告警閾值，儀表把異常事件連同三十二個可配置告警記錄保存在本地，同時 MiSMART 數據采集器以推送機制把數據集中到數據庫。若某一擾動在上級測點先出現、下級測點后出現，則來源在上游；反之則來自本側負荷。諧波頻譜與最小最大值統計還能進一步指認是哪一類設備。 需要提醒的是，該儀表本身不能消除擾動，它提供的是定位依據。要發揮價值，必須在系統部署前確定關鍵固定測量點，并讓每臺設備都接入時間同步，否則數據無法對齊，溯源也就無從談起。實踐中還建議把三十二個可配置告警的閾值統一設置，使各測點對同一現象的響應一致，這樣在數據庫中篩選事件時才能得到可比的記錄集合。

安裝 Iskra MC774電能質量分析儀首先要確認盤面開孔與儀表尺寸匹配：外形為 144×144×100 毫米的一百四十四毫米方形盤面安裝方式，外殼為 PC/ABS 材料，阻燃等級 UL94 V-0。前面板防護等級 IP40，因此應裝在室內柜體上，環境濕度不超過百分之九十且不得凝露。 接線時要注意電壓通道與電流通道的對應關系，第四路電壓專用于地-中性電壓，不要當作普通相電壓使用。電流輸入標稱 1 安或 5 安，必須與互感器二次側一致；最大測量電流為 12.5 安正弦，短時可承受 300 安 1 秒，選型時應核對短路情況下的熱穩定。電壓側過載能力為 1.2 倍長期、2 倍持續 10 秒。 供電屬于 CAT III 300V 等級，標準版本交流 80 至 276 伏、直流 70 至 300 伏，可選低壓版本交流 48 至 77 伏、直流 19 至 70 伏，兩者整機功耗均小于 8 伏安，工作頻率范圍 40 至 65 赫茲。上電沖擊電流小于 20 安持續 1 毫秒，配置電源回路時應予以考慮，避免與儀表共用同一支路的其他設備在上電瞬間被影響。此外，同步所需的最小輸入電壓為 1 伏有效值，被測

Iskra MC774電能質量分析儀達到 EN 61000-4-30 的 A 級測量要求，靠的是高采樣率、寬動態輸入與嚴格的量值溯源三方面的配合。它的四路電壓與四路電流通道采樣速率均達 31 千赫茲，能夠忠實復現波形細節，為有效值、諧波與閃變算法提供足夠的數據密度。 在基準條件下，相地電壓與相相電壓準確度為讀數的±0.1%，電流同為±0.1%，五安輸入時有功功率±0.2%、一安輸入時±0.5%，頻率±0.01 赫茲，功率因數±0.5%，電壓與電流總諧波畸變均為±0.3%，各項均以 EN 61557-12 為依據。有功電能為 0.2S 級，符合 EN 62053-22；無功電能為 2 級，符合 EN 62053-23。 A 級還要求時間基準可靠，儀表內置實時時鐘誤差小于每天±1 秒，并支持 GPS、IRIG-B（調制型與數字型）以及 NTP 多種同步源，使分散安裝的設備輸出帶精準時間戳的數據，跨測點比對才有意義。 達到 A 級的實際價值在于結論的公認性：供電方與用電方對同一現象往往各執一詞，而按統一方法標準、以百分之零點一級準確度取得的記錄可以直接作為判斷依據，用于 EN 50160 符

Iskra MC774電能質量分析儀有 4 路電壓輸入與 4 路電流輸入，均支持自動量程選擇。第四路電壓通道專門用于地-中性電壓測量，這一設計便于直接評估中性線位移與不平衡情況。 電壓側標稱值為相地 500 伏、相相 866 伏，連續最大測量可達相地 600 伏、相相 1000 伏；允許過載為 1.2 倍標稱電壓長期施加，2 倍標稱電壓可持續 10 秒。輸入阻抗為每相 4.2 兆歐，每相功耗小于 U2除以 4.2 兆歐，同步所需的最小輸入電壓為 1 伏有效值。 電流側標稱值為 1 安與 5 安，前三路最大測量電流為 12.5 安正弦；熱允許持續電流為 15 安連續，短時可承受 300 安達 1 秒，每相功耗小于 I2乘以 0.01 歐。測量頻率范圍寬至 16 赫茲到 400 赫茲，標稱頻率為 50 赫茲與 60 赫茲，因而除工頻系統外也能用于部分中頻電源與特殊場合。供電為通用電源，標準高壓版本交流 80 至 276 伏、直流 70 至 300 伏，也可選低壓版本，兩者整機功耗都小于 8 伏安。電壓與電流通道采樣速率均為 31 千赫茲，保證波形細節不丟失。

Iskra MC774電能質量分析儀與同廠的盤面式監測儀表相比，定位明顯更高：它面向長期在線的電能質量監測與合規評估，而后者更偏重日常的電氣量監測與內部計量。具體差異體現在測量能力與數據深度兩個方面。 在測量上，MC774 符合 EN 61000-4-30 的 A 級要求，準確度為百分之零點一級，通道采樣速率達 31 千赫茲，可記錄最高六十五次諧波并測量閃變、電力線載波信號電壓；同時可測超過一百四十個瞬時參數，并依據 EN 50160 自動生成評估報告。它支持 GPS、IRIG-B 與 NTP 時間同步，具備三路獨立通信端口和最多二十路輸入輸出。 在電能計量方面，MC774 為四象限測量，有功電能 0.2S 級、無功電能 2 級，配有八個可編程計數器與最多四套費率及費率時鐘。此外它還有最多二十路輸入輸出，可實現模擬量輸入輸出、數字量輸入輸出、告警與看門狗輸出、脈沖輸入輸出及費率輸入，能夠直接參與過程控制。這些能力使其適合作為公共連接點的監測主表，承擔合規評估與擾動溯源任務，而只需日常抄表和越限提示的場合則無需如此高的配置。

Iskra MC774電能質量分析儀最常見的安裝位置是中小型工商業用戶的公共連接點，也就是供電方與用電方的責任分界處，用它可以判斷電壓質量問題來自電網側還是用戶側。另一個典型位置是中低壓饋線，用以監測和記錄用戶側產生的各類擾動，包括非合規運行用戶帶來的影響。 儀表采用一百四十四毫米方形盤面安裝，外形尺寸為 144×144×100 毫米，可直接替換同規格的盤面儀表，改造時不必重新開孔。前面板防護等級 IP40，適用于室內配電柜環境，環境濕度要求不高于百分之九十且無凝露。 在系統部署之前，確定關鍵固定測量點是必不可少的工作。只有在責任分界點與主要擾動源支路都布置了測點，并且各測點預設了相同的測量參數與時間同步方式，才能通過對比定位擾動方向，否則單點數據很難說清問題歸屬。安裝時還需確認供電回路與儀表版本匹配：標準版本為交流 80 至 276 伏，若現場只有低壓直流電源，則應選用低壓版本。

Iskra MC774電能質量分析儀按照 EN 50160:2011 的要求，對持續采集的參數做統計與判定，并自動生成每周電能質量報告，無需人工逐項比對限值。能夠自動出報告的前提是儀表長期在線并完整保存數據，短時抽檢無法得到符合該標準口徑的統計結論。 評估所依據的數據來自超過一百四十個瞬時參數的連續記錄，包括電壓有效值、頻率、閃變、不平衡度、諧波與電力線載波信號電壓等。所有測量數據、每周報告與告警信息都保存在設備內部存儲器中，可導出至存儲卡或通過以太網、串行接口、USB 等通信端口讀取。 配合 MiSMART 軟件平臺，數據采集器以推送機制自動收集全部預設參數并存入數據庫，數據庫以 XML 格式記錄，可通過客戶端或第三方軟件以表格和圖表形式查詢。數據庫中還保存告警信息與帶時間戳的詳細事件日志，便于追溯每一次越限。需要注意的是，報告口徑的有效性依賴連續記錄，若中途斷電或數據缺失，統計周期不完整，結論就難以用于正式的符合性判斷。

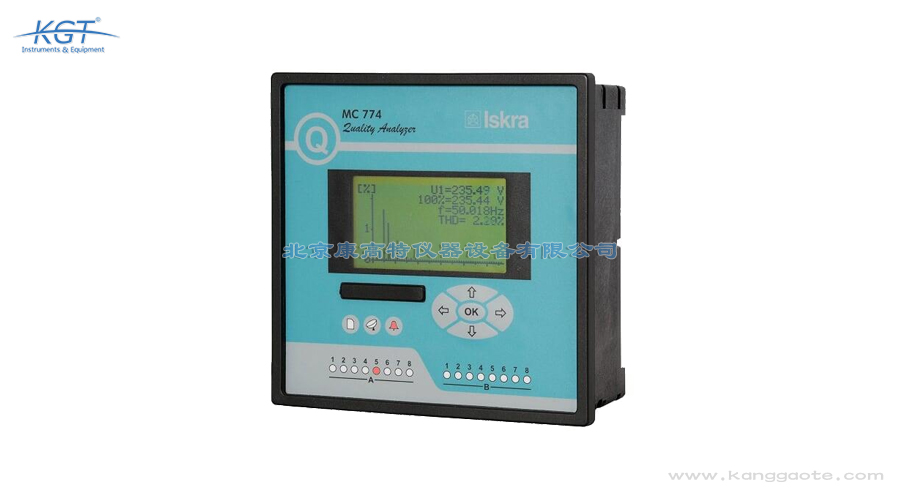

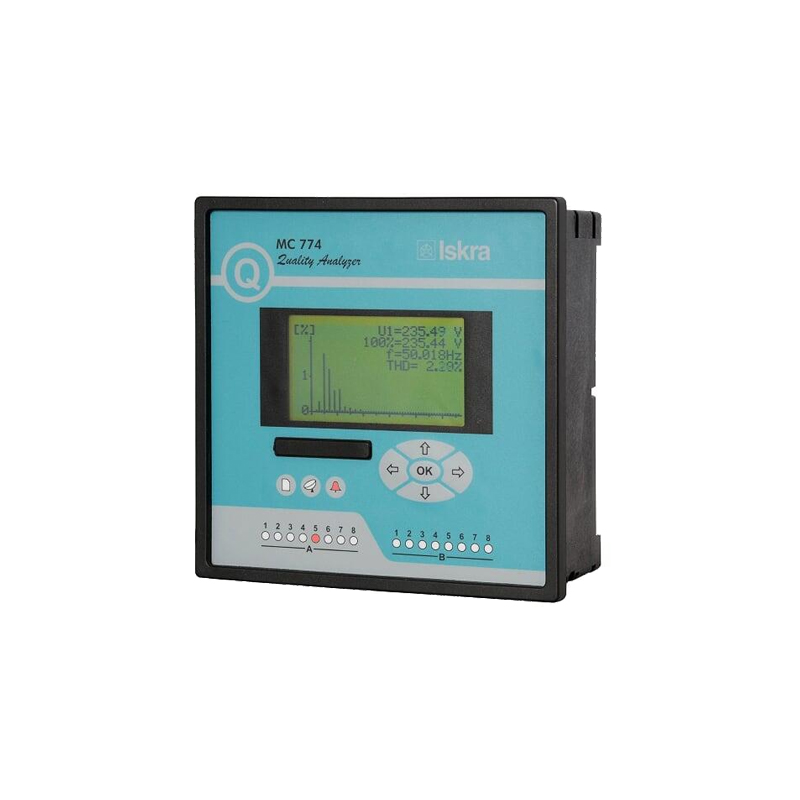

Iskra MC774電能質量分析儀是 Iskra 用于電能質量長期在線監測的固定式儀表，監測范圍覆蓋電能生產、輸電、配電直到終端用電的全鏈路，尤其關注新能源發電接入帶來的擾動。它通常安裝在中小型工商業用戶的公共連接點，或者中低壓饋線上，持續記錄電壓質量并留存證據。 設備可測量超過一百四十個瞬時參數，包含諧波、閃變、電力線載波信號電壓與不平衡度等，并依據 EN 50160 對供電電能質量開展評估，自動生成每周報告。測量準確度符合 EN 61000-4-30 的 A 級要求，即百分之零點一級，這一點是它區別于普通監測儀表的關鍵。 需要明確的是，儀表本身并不能消除電網擾動，它的價值在于定位擾動來源與造成的影響。當供電電壓缺少監測數據時，企業常會遇到不明原因的生產故障和設備異常，長期積累還可能損壞生產設備，而連續記錄正是解決這類問題的前提。

Iskra MC774電能質量分析儀的內部存儲器可記錄最高六十五次的全部電壓與電流諧波，覆蓋常規工頻系統需要關注的所有頻次，也足以支撐電力線載波信號電壓的測量。電壓總諧波畸變與電流總諧波畸變的測量準確度均為±0.3%。 除諧波之外，儀表還能測量閃變、不平衡度和電力線載波信號電壓等電能質量特征量，加上電壓、電流、功率、電能、頻率等基礎量，合計超過一百四十個瞬時參數。對于最小值和最大值，可在 1 到 256 個周波的多種時間間隔下統計四十組數據，既能觀察瞬時沖擊，也能統計較長時間的極值。 這些數據連同三十二個可配置告警、異常事件與電能質量報告一并保存在內部存儲器中，可導出至存儲卡或通過通信接口讀取。分析時把諧波頻譜與事件日志對齊，就能看出畸變是在某臺設備投運后出現的，還是隨負荷周期變化。由于儀表的時間基準可由 GPS、IRIG-B 或 NTP 統一，不同測點的曲線可以放在同一時間軸上疊加，判斷擾動傳播方向時就有了客觀依據。
