Iskra MC750電能質量分析儀提供三個相互獨立的通信端口，分別是 RS232/RS485 串行接口（最高 115200 比特每秒）、以太網接口以及 USB2.0 接口，協議支持 MODBUS 與 DNP3，可同時接入監控系統與本地維護終端而互不干擾。 借助這些接口可以完成三類工作：配置儀表參數、讀取實時測量值、下載存儲器中的歷史數據。儀表同時支持 NTP 網絡實時時間同步，使分散設備的時間保持一致。數據既可保存在內部存儲器，也可通過接口導出，供 MiQen 軟件做進一步分析。 在安全性方面，輸入與輸出端口以及通信端口均為雙重絕緣，輔助電源對 SELV 電路的耐壓為 3.51 千伏真有效值，符合二類防護要求。需要強調的是，功能接地端子必須可靠接地，否則絕緣設計無法發揮作用。儀表采用通用型供電，交流 48 至 276 伏、直流 20 至 300 伏，全部輸入輸出啟用時整機功耗小于 8 伏安，在電壓波動較大的現場也能穩定工作，不必為儀表單獨配置穩壓電源。

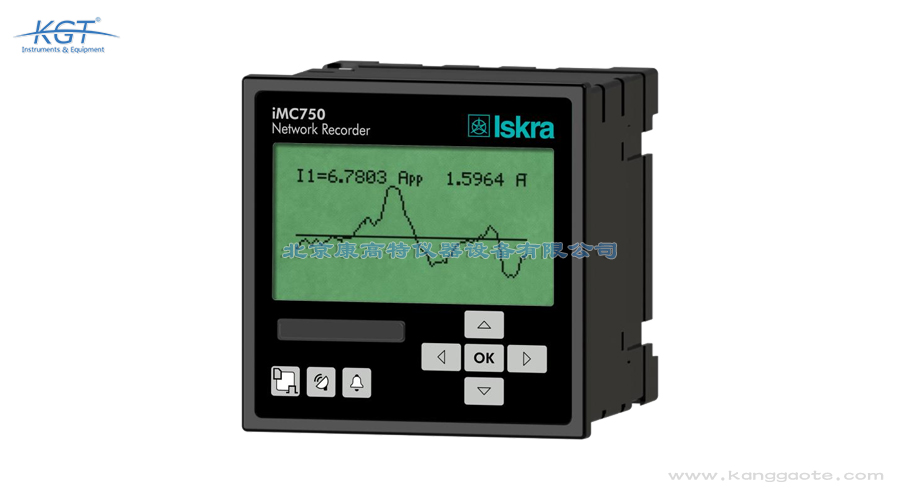

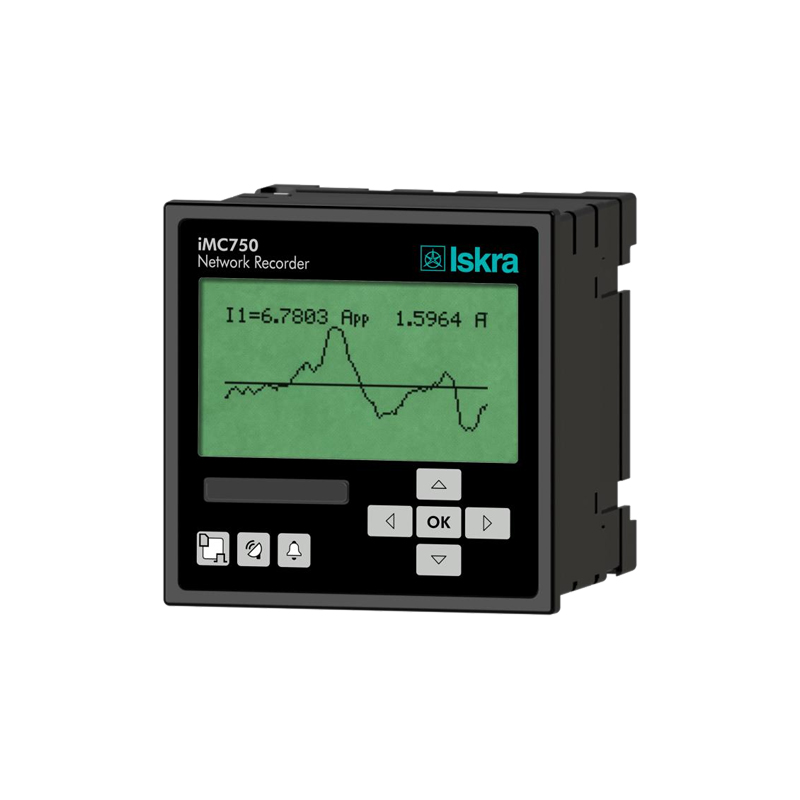

Iskra MC750電能質量分析儀是 Iskra 面向單相與三相電網的持續監測型儀表，用于長期采集、記錄和分析配電系統的電氣參量，外形為 96 毫米方形盤面安裝，可直接嵌入配電柜面板。 它采用電壓與電流信號高速采樣的方式測量真有效值，內置微處理器從采樣序列中計算出電壓、電流、頻率、電能、功率、功率因數、總諧波畸變率與相位角等共一百四十余種參量瞬時值，諧波最高可捕捉到六十三次，還包含電力線載波電壓與不平衡度。測量性能滿足 EN 61557-12 標準，屬 S 級即百分之零點二級準確度。 所有測量數據與報警事件都保存在內部存儲器中，支持三十二路可配置報警、異常事件與電能質量報告記錄。配置與讀數可通過串行接口、以太網或 USB 完成，配套 MiQen 軟件做參數設置與數據分析。儀表還提供最多四路輸入輸出，可選配 EX104 擴展單元增加模擬輸出，既能獨立使用，也能作為分布式監測系統的一個測點。

Iskra MC750電能質量分析儀本身不能消除電網擾動，但能幫助定位擾動來源并分析其影響，辦法是多點同步記錄加時間軸比對。它支持 NTP 網絡實時時間同步，內置實時時鐘誤差小于每天±1 秒，因此分散安裝的多臺設備，其事件日志具有可比的時間坐標。 具體部署時，先在系統中確定關鍵測量點位，例如進線側、主要擾動源支路與敏感負荷前端，為每臺儀表預設相同的測量參數與報警閾值。儀表把異常事件連同三十二路可配置報警記錄保存在本地，事后在 MiQen 軟件里把各點的曲線疊加，根據出現時刻的先后順序判斷擾動是從上級傳入還是由本側產生。 諧波頻譜與最小值最大值統計能進一步指認設備類型：儀表可在 1 個周期到 256 個周期的不同間隔下采集四十組極值，既可觀察瞬時沖擊，也可統計較長時段的包絡；最高六十三次的電壓電流諧波記錄則能顯示畸變集中在哪些頻次，為治理方案提供依據。需要說明的是，整套系統安裝前的首要工作就是確定關鍵測量點位，點位選錯，再高的測量能力也難以得出有用結論。

Iskra MC750電能質量分析儀采用 96 毫米方形盤面安裝，外形尺寸為 96×96×96.5 毫米，配電柜上需開 96×96 毫米的方孔做嵌入式安裝，整機重量約 550 克，單人在柜門前即可完成固定。外殼材質為 PC/ABS，阻燃等級 UL94 V-0。 電氣安裝方面要特別注意：儀表屬于二類防護，功能接地端子必須可靠接地；電壓輸入為高阻抗，輸入與輸出端口、通信端口均為雙重絕緣。電源為通用型，交流標稱 48 至 276 伏、頻率 40 至 65 赫茲，直流標稱 20 至 300 伏，全部輸入輸出啟用時整機功耗小于 8 伏安，上電沖擊電流小于 20 安持續 1 毫秒，配置電源支路時應留出余量。 環境條件為 K55 溫度等級，工作溫度負 10 攝氏度到正 55 攝氏度，工作濕度不高于百分之七十五相對濕度且無凝露，存儲運輸時濕度不高于百分之九十。防護等級方面，帶存儲卡保護蓋的前面板為 IP40，后蓋裝好后背面為 IP20，因此柜體本身應具備基本的防塵防水能力。接線時要確認電流互感器二次側與儀表標稱 1 安或 5 安一致，電壓回路不得超過相地 600 伏的連續測量限值。

Iskra MC750電能質量分析儀的測量性能符合 EN 61557-12 標準，準確度等級為 S 級，即百分之零點二級。具體來看，相地與相相電壓、電流以及五安輸入時的有功功率均為 0.2 級，一安輸入時有功功率為 0.5 級，功率因數為 0.5 級，電壓總諧波畸變與電流總諧波畸變分別為 0.3 級。 在電能計量方面，有功電能為 0.5S 級，符合 EN 62053-22；無功電能為 1 級，符合 EN 62053-24，四象限計量可分別統計不同方向的電能。儀表配備八個可編程電能計數器，最多支持四種費率并帶費率時鐘，便于分時段核算。 這些指標成立的前提是參考條件，實際現場還需考慮溫漂影響：在 10 伏至 600 伏、0.05 安至 10 安范圍內，溫度每變化一開爾文會引入約±20ppm 的附加誤差，因此高精度比對應盡量在穩定的環境溫度下進行。此外，頻率測量為 0.02 級，實時時鐘走時誤差小于每天±1 秒，符合 IEC 61000-4-30 對時基的要求；若需要跨測點比對事件順序，還應啟用 NTP 網絡對時，讓分散安裝的設備擁有統一的時間坐標。

EX104 是 Iskra MC750電能質量分析儀的可選擴展單元，作用是為儀表額外提供四路可配置模擬輸出，輸出信號為直流 0.4 至 20 毫安或直流 0 至 10 伏，用于把測量結果轉換成工業標準的模擬量送給外部設備。 這類輸出的典型用途包括：把有功功率、電流或電壓等實時量變成 4 至 20 毫安信號送入可編程控制器的模擬量模塊，參與閉環控制；或者接入記錄儀與顯示儀表，在沒有通信接口的場合實現模擬遠傳。儀表本身的模擬輸出范圍為 0 至 20 毫安，精度為量程的百分之零點五，最大負載 150 歐，線性方式可選線性或二次曲線，并設五個折點，輸出限值為標稱的正負百分之一百二十，響應時間取決于平均設置，在 0.1 到 5 秒之間。 如果現場只需要通信方式讀取數據，則不必配置該擴展單元；若有硬接線的模擬遠傳需求，選配后可省去額外的變送器，也避免了不同裝置之間量程與線性度不一致帶來的比對困難。需要留意的是，模擬輸出的響應時間取決于平均設置，在 0.1 到 5 秒之間，閉環控制場合應按此評估回路的時延，同時殘余紋波小于百分之一峰峰值。

Iskra MC750電能質量分析儀有 4 路電壓通道與 3 路電流通道，全部支持自動量程選擇。第四路電壓通道專門用于測量地-中性電壓，這一設計便于直接觀察中性線位移與不平衡情況，不要把該通道當作普通相電壓使用。 電壓側標稱值為相地 500 伏、線間 866 伏，連續最大測量可達相地 600 伏、線間 1000 伏；最大耐受電壓為 1.2 倍標稱長期施加、2 倍標稱持續 10 秒。輸入阻抗為每相 4.2 兆歐，每相功耗小于 U2除以 4.2 兆歐，同步所需的最小輸入電壓為 1 伏真有效值，被測回路電壓過低時儀表無法鎖定同步。 電流側標稱值為 1 安與 5 安，最大測量電流為 12.5 安正弦，熱耐受能力為短時 300 安持續 1 秒、長期連續 15 安，每相功耗小于 I2乘以 0.01 歐。測量頻率范圍為 16 赫茲到 400 赫茲，采樣率 32 千赫茲。電壓通道與電流通道均支持自動量程選擇，現場改接不同等級回路時無需更換硬件或跳線；若回路電壓過低，低于 1 伏真有效值時儀表無法鎖定同步，這一限制在低壓或輕載場合需要提前確認。

用 Iskra MC750電能質量分析儀開展能耗監測，思路是把連續記錄的電能量與分時費率結合起來，形成可核算、可追溯的數據鏈條。儀表具備四象限電能測量能力，有功電能 0.5S 級、無功電能 1 級，配備八個可編程電能計數器并支持最多四種費率與費率時鐘，可直接承擔內部核算任務。 部署時先在配電系統的關鍵節點安裝儀表，比如進線柜、各車間饋線與重點設備支路，通過串行接口或以太網把數據上送到監控系統，同時利用 NTP 統一對時，使各點數據處于同一時間基準。儀表內部存儲器保存全部測量參數與報警事件，通信中斷時數據不會丟失，恢復后可補讀。 分析階段用 MiQen 軟件導出歷史曲線，把負荷峰谷與生產班次對應起來，找出主要耗能時段；結合四十組最小值最大值統計，還能識別長期過載或異常待機。若需要監視溫度、壓力等非電量，可利用三路模擬輸入接入外部傳感器，與電氣量放在同一時間軸上分析。

Iskra MC750電能質量分析儀采用電壓、電流信號高速采樣的原理工作，先把被測回路的瞬時波形以三十二千赫茲的采樣率離散化，再由內置微處理器按定義式逐項運算，因此得到的是真有效值，而不是整流平均值折算，波形畸變時也不會明顯失真。 有了逐點的電壓電流瞬時值，儀表就能算出有功、無功與視在功率以及功率因數，并對時間積分得到四象限電能，方向信息可用于判斷電能是流入還是流出。在此基礎上還能進一步計算總諧波畸變率、不平衡度與電力線載波電壓等特征量，合計一百四十余種參量。 三相電壓通道與三路電流通道均支持自動量程選擇，最高可測 1000 伏真有效值與 12.5 安，現場不必因回路等級不同而更換硬件，改造和擴容時尤其省事。頻率測量范圍寬達 16 赫茲到 400 赫茲，標稱頻率為 50 赫茲與 60 赫茲，除工頻系統外也能用于部分中頻電源。計算得到的參量與報警事件一并存入內部存儲器，既可以在屏上查看，也可以通過通信接口讀取后在 MiQen 軟件里回放。

Iskra MC750電能質量分析儀最多提供四路輸入輸出，可配置為模擬量輸入輸出、數字量輸入輸出、報警與看門狗輸出、脈沖輸入輸出以及費率輸入，用來把測量結果轉化為可執行的控制信號。 模擬輸入有三路，用于采集外部傳感器的直流低壓信號：直流電流量程為正負 20 毫安、輸入電阻 20 歐，直流電壓量程為正負 10 伏、輸入電阻 100 千歐，兩者精度均為量程的百分之零點五，采用十六位 Σ-Δ 轉換；電阻溫度輸入支持 PT100 與 PT1000，覆蓋負 200 到正 850 攝氏度。換算系數與物理單位在 MiQen 軟件中設置，可接入溫度、壓力、風速等信號。 輸出側同樣豐富：普通繼電器輸出額定 230 伏交直流、最大開關電流 1000 毫安；雙穩態繼電器輸出最大切換功率 40 伏安，適合需要保持狀態的場合；光耦集電極開路輸出額定 40 伏、最大 30 毫安，脈寬可在 2 毫秒到 999 毫秒間編程；還有一路看門狗狀態輸出，故障檢測延時約 1.5 秒，可用于監視儀表自身運行狀態。數字輸入側則支持費率輸入、脈沖輸入與通用數字輸入，脈沖最小寬度 0.5 毫秒，可直接接入其他計量裝置的脈沖輸出。
