MAVOWATT 270-400在電壓和電流通道上均實現每周期每通道512次采樣，這個采樣密度足以支撐后續所有事件判據和諧波運算。對于持續時間在毫秒級的普通瞬態變化，它能夠分辨到32 μs（60 Hz時）或40 μs（50 Hz時）的采樣間隔，雷擊、操作過電壓一類現象因此不會被平滑掉。 針對更陡峭的高速瞬態，儀器的分辨能力可達1 μs，用來捕捉半導體器件開關、變頻設備換相造成的尖峰。參數配置環節提供瞬態事件觸發，并可設定事件發生前后波形的最長記錄周期，事后回溯時能夠看到擾動之前的穩態與之后的恢復過程。 由于采樣、事件檢測與趨勢記錄并行工作，短時暫態與長時段需量、能耗數據落在同一份記錄里。配合事件觸發條件，用戶可以只對關心的閾值進行記錄，從而把有限的存儲容量用在真正有價值的波形上。此外，每周期512點的采樣密度也是后續頻域運算的前提，EN 50160 Edition 3所要求的電壓特性統計，正是依靠這些樣本完成的。

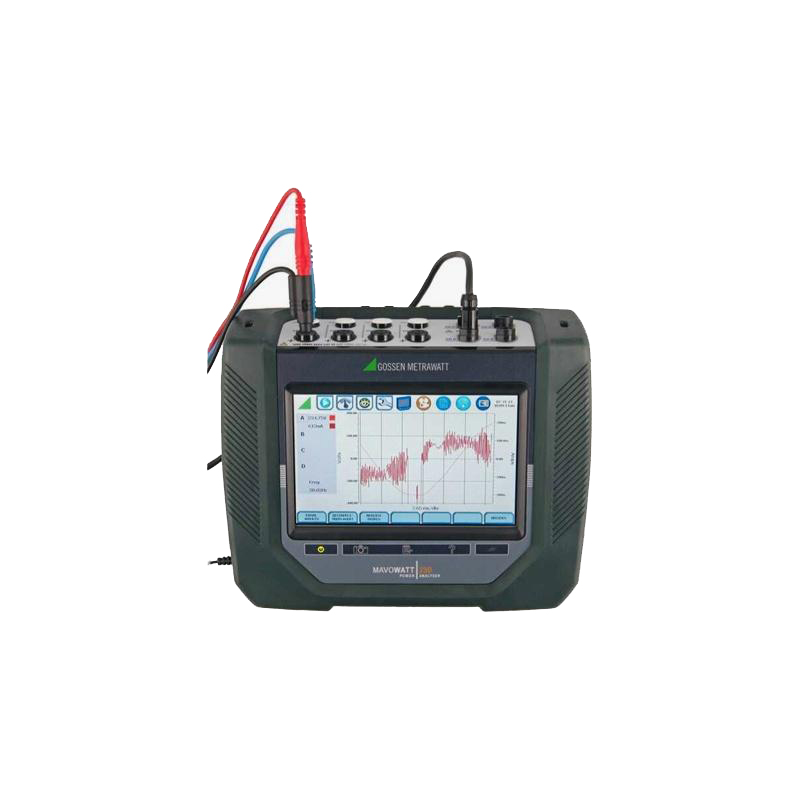

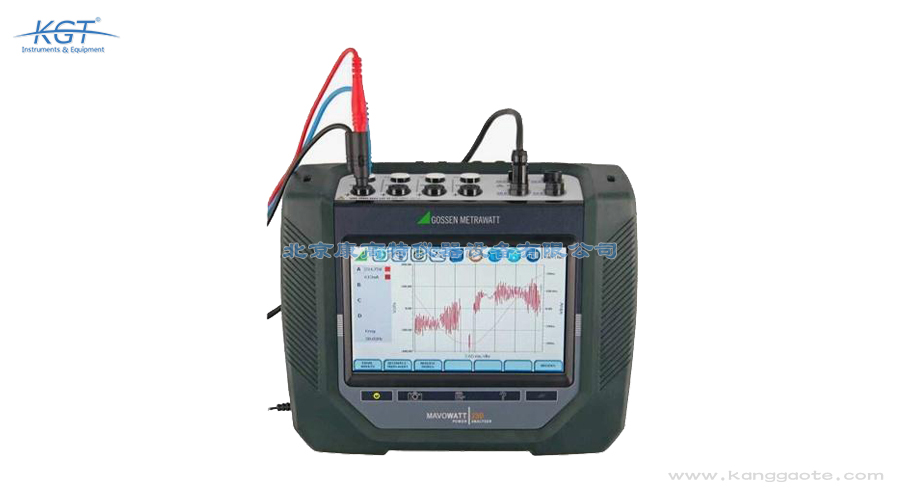

MAVOWATT 270-400是德國GMC-Instruments推出的MAVOWATT 2xx系列成員，用途是監控、分析和記錄公共電網系統與工業用電環境中的電能質量參數。它既可以掛在變電站低壓側長期蹲守，也可以在工廠、數據中心、醫院一類對供電敏感的場合作定期或臨時性的調查。 這類工作的目標是拿到全部與電能質量相關的測量數據，讓電網擾動和各種事件能夠按照不同測試標準自動標記，最后輸出符合國際或國內要求的報告。有了連續的歷史記錄，供電質量的持續優化才有依據，而不是憑幾次抽查拍腦袋判斷。 MAVOWATT系列按四種性能等級劃分，從注重性價比的入門款到功能全面的旗艦機型都有，用戶可以依照自己的測量任務挑選匹配的檔次。該系列在研發時特別強調操作安全、通信接口豐富、記錄與報告生成手段多樣，以及更高的采樣率和測量分辨率。實際安排上，通常先用它做一次全面普查來確定值得關注的回路，再對疑點位置長期掛網驗證，比漫無目的地長期開機要高效得多。

MAVOWATT 270-400按IEC 61000-4-30:2008 Class A的規定測量電能質量參數，這是目前對測量方法與準確度要求最嚴格的等級，因此不同廠家、不同批次的讀數之間可以直接橫向比較。諧波部分遵從IEC 61000-4-7與IEEE 519，畸變相關的計算結果有統一的窗寬與分組依據。 此外它還符合IEEE 1159對電能質量事件的分類與描述要求，并貼近IEEE 1459高級能耗標準來處理非正弦條件下的功率分解，讓能耗數據不至于因諧波而失真。EN 50160 Edition 3被用來評估公共電網電壓特性，可直接給出合格與否的結論。 值得一提的是，這一代MAVOWATT 2xx產品同時支持最新的中國電能質量標準以及相應的國際標準，并能夠快速生成符合中國現行標準的電能質量報告，這對需要向國內監管方或業主提交正式文檔的項目而言尤為關鍵。由于整套判定流程建立在公認方法之上，甲乙雙方在驗收環節不會因各自采用不同方式而各執一詞，報告給出的結論因此更容易被接受。

MAVOWATT 270-400內置以太網口、Wi-Fi、藍牙接口與USB，并且支持VNC虛擬遠程控制，通信手段覆蓋了當前主流的連接方式。使用者可以站在測試地點附近相對安全的環境里，用智能手機、平板電腦或者傳統計算機瀏覽實時數據并調整測量設置，不必一直守在高電壓設備旁邊。 蘋果生態和安卓平臺都有配套的應用程序，充當計量表盤與告警終端，一旦越限即刻提示。這樣在嚴酷或受限的作業環境中，人員可以減少停留時間，又能保證異常不被錯過。 若需要多臺裝置的數據時間對齊，還可以利用GPS時鐘同步功能，只需另行配置GPS接收器與天線。儀器本身的時鐘精度為25 ℃條件下每天誤差在±1 s以內，通過NTP校時可達±10 ms，采用GPS同步后進一步收緊到±1 ms。時間基準保持一致，意味著分散在不同配電室的多份數據可以事后精確對齊，判斷擾動沿著哪一級傳播便有了依據。遠程瀏覽并不需要額外的服務器，只要現場網絡可達就能實現。

常規電能質量分析儀大多只支持50 Hz與60 Hz兩種工頻，而MAVOWATT 270-400明確把測量頻率擴展到50/60 Hz以及400 Hz，這正是它在型號名稱里帶上400的含義。航空地面電源、艦船電站、部分軍工與高端制造裝備普遍采用中頻供電，這類系統的頻率是工頻的八倍，普通儀表無法正確鎖相。 支持中頻之后，同一臺分析儀可以直接走進機場廊橋電源、雷達站或船舶配電板，不必另外配備專用設備。由于采樣體制本身就建立在較高的采樣率之上，切換到400 Hz時仍能維持規定的采樣密度，諧波窗口與事件判據依然成立。 對于需要同時管轄工頻與中頻兩套配電的企業，一臺主機覆蓋全部饋線，既免去了兩套數據難以合并的麻煩，也減少了因儀表差異帶來的比對誤差。值得注意的是，中頻系統對測試線纜的分布參數更為敏感，應盡量使用原廠配套的整組測試線纜并縮短引線長度，否則高頻成分會在到達儀器之前就被衰減掉。

標準配置里包含DranView 7軟件，它與MAVOWATT 270-400主機、整套測試線纜、電池及電源適配器、4 GB存儲單元、出廠校準證書、操作指導手冊和便攜箱一并交付。軟件承擔的主要任務是把主機記錄下來的原始數據整理成可讀的趨勢圖、事件列表和統計匯總。 面對不同測試標準，軟件能夠按對應規則自動標記電網擾動與電能質量事件，并直接輸出國際標準和中國國家標準格式的分析報告。對于需要向業主或監管部門說明供電狀況的項目，這種一鍵式合規輸出省去了大量手工整理工作。 除了生成報告，它還能把某一段時間的電壓、諧波、需量與能耗串起來作縱向比較，幫助判斷某一整改措施是否真正見效。這樣持續的閉環分析，正是供電質量得以不斷優化的基礎。軟件還支持越限提示與事件回溯，使用者從概覽視圖點進任意一次事件就能看到完整波形，不必在海量離線數據里逐條翻找。

MAVOWATT 270-400帶有專門的專家分析模塊，其中第一項是電機狀態監測，用于在電機運行過程中跟蹤與轉矩、發熱相關的電氣特征，從而判斷轉子或供電是否存在隱患，避免等到跳閘才發現問題。 第二項是電壓跌落方向判定。當系統發生電壓下陷時，判斷擾動來自電源側還是負載側往往決定了處理方案；有了方向信息，運維人員不必逐級排查整條饋線，可以直奔上游或下游去核實。 第三項是功率因數修正電容器組的投切識別。補償柜頻繁動作往往伴隨涌流與諧振，把每一次投切都記下來并與其后的電壓畸變對齊，便能判斷諧波是否被電容器放大。三項功能合在一起，讓這臺分析儀的角色從單純的記錄裝置延伸到輔助診斷。把這些結論整理成周期性報告之后，設備狀況的變化脈絡會變得清晰，排查安排也就從被動處理轉向依據實測狀態來規劃。

MAVOWATT 270-400整機約2 kg，折合4.3磅，配合便攜箱可以單人攜帶，適合需要頻繁轉場的巡檢工作。顯示屏為7英寸WWGA彩色液晶，采用基于圖標的觸摸操作并帶LED背光，配電室內光線偏暗時依然看得清楚。 環境方面，工作溫度為0到+50 ℃，存儲溫度可低至-20 ℃、高至60 ℃，相對濕度范圍為0到95%且不結露，因此從寒冷的戶外變電站到潮濕的地下泵房都能正常開機。供電采用AC電源適配器，輸入為100到240 Vac、50/60 Hz，全球范圍內的現場插座都可直接使用；內置電池3小時即可充滿。 存儲容量為4 GB，足以支撐較長時間連續記錄。操作語言包含中文簡體與繁體，另有英語、德語、西班牙語、法語、意大利語、瑞典語、芬蘭語、波蘭語、泰語和韓語，跨國團隊共享同一臺設備時不會因語言產生障礙。界面本身以圖標化的觸摸元素為主，切換語言并不會改變功能布局，不同地區的作業人員接手時幾乎不需要重新熟悉。整機約2 kg的重量配合便攜箱，在高層或野外變電站也能單人搬運到位。

MAVOWATT 270-400配備4通道電壓差分輸入，支持交流或直流，量程覆蓋到1000 V，準確度優于讀數的0.1%再加滿量程的0.05%。電流側同樣是4通道差分輸入，交直流通用，指標與電壓側一致，均為±0.1%讀數加±0.05%滿量程。 四路差分結構意味著每個通道都有獨立的參考端，多點接線時不易形成地環路，這在配電柜密集的現場尤其重要。一次接入即可同時觀察三相四線系統的電壓、電流以及中性線狀況，不必反復顛倒接線順序。 在安全方面，儀器達到1000 V CAT III與600 V CAT IV的測量類別，可以直接接到配電變壓器出線端等位置。結合觸摸屏操作與絕緣測試線纜，現場人員在帶電盤柜前的工作量明顯減少，這也是MAVOWATT系列在設計階段就把操作安全放在首位的原因。測量前還應確認被測回路落在儀器標稱的測量類別之內，超出范圍時需借助外部互感器過渡，并把變比如實記錄，否則后續的功率累加會整體偏小。

MAVOWATT 270-400提供面向電能質量、需量與能耗的自動設置方式，選定目標之后儀器自行配置相關通道和判據，適合經驗不多的使用者快速開工。同時保留手動設置向?qū)В龅教厥饨泳€或非標準工況時，可以按提示逐項調整而不會遺漏關鍵環節。 配置過程中會自動獲取電網類型，接線方式不需要人工反復確認。進入測量之后，實時監控畫面讓讀數、波形與狀態一覽無余。參數層面還可以指定最大事件前、后波形記錄周期，并對瞬態事件設定觸發條件。 計算參數也有清晰分工：功率與電能按1秒采樣累積，畸變類指標則在200 ms、3 s與10 min三種周期上分別統計。把不同時間尺度的數據放在同一份報告里，既能說明瞬時擾動，也能反映長期趨勢。若是臨時性質的調查，可先借助實時監控確認相序與通道配置無誤，再啟動正式記錄，避免因為接錯一路而將整輪工作作廢。
