MavoWatt 270 標稱的電壓與電流有效值準確度為百分之零點一、功率典型準確度百分之零點二，但要達到這一指標，需要保證信號同步、量程匹配與環境條件都處于規定范圍內。 同步環節由鎖相環完成，如果被測系統的頻率波動劇烈或諧波含量過高導致過零混亂，窗口對齊就會變差，進而影響有效值與頻譜的計算結果。時間同步方面，外部 GPS 接收器可給出約一毫秒的精度，通過以太網或無線網絡獲取的網絡時間約十毫秒，內部時鐘精度最低；做多臺聯動或需要把擾動與外部事件對時，應優先選擇前兩種方式。 環境條件同樣關鍵，工作溫度超出零到四十五攝氏度、濕度接近凝露或者海拔超過兩千米，都會使內部基準與絕緣性能發生變化，進而影響讀數。 如果現場存在強電磁干擾，電壓測試線應盡量遠離大電流母排并避免與信號線平行敷設，必要時把多余的線纜收短，降低耦合帶來的附加誤差。

MavoWatt 270 配備四個差分式的交直流電壓通道，額定指標為 1000V CAT III 與 600V CAT IV，可以直接接入配電柜與低壓進線側的固定設施。 隨儀器提供的是兩米長的黑色正極與白色負極測試電纜，末端為四毫米插頭并配有鱷魚夾，彩色電纜夾與相位顏色一一對應，接線時不易混淆相序。電流側則通過套裝中的柔性電流傳感器接入，套裝另加一支三相傳感器與一支單相互感器，量程覆蓋三十、三百與三千安三檔，配合 ISOFLEX-MHXL 電力包與適配電纜使用，可以適應不同截面的母排。 需要注意的是，盡管通道本身具備較高的過壓類別，現場仍應在停電驗電后接線，并按電纜顏色與端子標識逐一核對，確認鉗口閉合到位后再上電，避免因為接線疏漏造成讀數異常。 測量結束后應先拆除電壓電纜再取電流傳感器，并把電纜與傳感器按編號放回便攜軟包，避免下次使用時出現配件缺失或通道對應關系混亂的情況。

MavoWatt 270 在測量方法上遵循 IEC 61000-4-30 Class A 等級，同時兼容 IEEE 1159 對電能事件的定義與分析要求，這意味著它的測量結果可以作為仲裁性依據使用。 Class A 等級對電壓有效值、閃變、不平衡、頻率等參量的測量方法與不確定度都作出了嚴格規定，儀器必須按規定的時間窗口和算法處理數據，不同廠家、不同批次的設備在同一測點上得到的結論才具有可比性。諧波方面則遵循 IEC 61000-4-7 的測量方法并參照 IEEE 519 的限值思路，保證頻譜分組與含有率的計算口徑一致。 由于同時支持國際標準與中國國家標準，儀器可以直接生成符合國內規范的報告文本，減少人工換算與二次整理的工作量，也降低了因方法描述不清而在評審中被質疑的風險。 在需要向監管部門或第三方提交檢測結論的場合，這種等級與方法的明確對應關系尤為重要，它使報告中的每一個數值都能追溯到具體的測量算法與時間窗口。

解讀 MavoWatt 270 的數據時，應把穩態參量、頻譜結果和瞬態記錄分成三個層次分別判斷，再綜合得出治理結論。 第一層是穩態趨勢，先看電壓、電流、功率與不平衡度在一周內的變化，判斷是否存在長期偏移或周期性過載。第二層是頻譜，按 IEC 61000-4-7 的方法查看各次諧波與間諧波的含有率，結合 IEEE 519 的限值思路判斷是否超標，并觀察諧波隨負載投切的變化規律，從而定位非線性負荷。 第三層是瞬態，儀器以一微秒間隔保存的波形可用于判斷擾動是容性投切引起的振蕩，還是雷擊或操作過電壓造成的尖峰，其幅值、持續時刻與發生相別都會被記錄下來。 把三層結果放在同一時間軸上比對，就能區分長期性電能質量問題與偶發性事件，避免只憑一次讀數做出片面的判斷。 對于需要復核的結果，可以調出事件前后的完整波形與矢量圖，確認相位關系與幅值變化是否吻合，從而排除接線錯誤或傳感器松動造成的假象。

MavoWatt 270 融合了當前主流的通訊方式，可以通過智能手機、平板電腦或者傳統計算機遠程瀏覽數據并調整設置，讓操作人員在遠離帶電部位的安全位置完成全部操作。 有線方面，儀器提供 RJ-45 以太網接口，支持 100BaseT 網絡通信；同時配備兩個 USB OTG 端口，其中全尺寸主端口可外接閃存設備擴展存儲，微型從端口用于與計算機即插即傳數據。無線方面內置無線適配器與天線，支持 802.11a、b、g 網絡，通過 VNC 通道實現遠程控制與數據傳輸。 此外還標配外部藍牙 USB 適配器，可建立個人區域網絡用于遠程控制與數據傳輸，但這一方式僅兼容計算機。借助這些通道，配合蘋果或安卓平臺的應用程序，現場無需反復插拔線纜即可完成長時間監測。 遠程通道同時承擔數據下載的任務，長周期記錄不必等到現場回收設備才能查看，中途發現問題可以及時調整閾值與記錄周期，減少無效測試。

MavoWatt 270 采用每個周期五百一十二個樣本的采樣方式，在五十赫茲系統中對應二十五點六千赫茲、在六十赫茲系統中對應三十點七二千赫茲，整個采樣過程由鎖相環電路控制并隨電力線頻率自動調整，從而保證窗口長度始終與真實周期對齊。 在這種高密度采樣的基礎上，儀器再按標準的二百毫秒窗口計算電壓和電流的有效值，電壓與電流的讀數準確度均可達到正負百分之零點一，功率的典型準確度為正負百分之零點二。除了穩態量之外，主機內部還設置了獨立的高速瞬態電路，能夠以一微秒的采樣間隔捕捉陡峭的瞬變并記錄波形數據，用于按 IEEE 1459 分析畸變系統和不平衡系統。 穩態通道與瞬態通道各司其職，既不會因為高速記錄而耗盡存儲，也不會因為常規記錄而錯過快速擾動，這是它同時勝任長期普查與故障排查的技術基礎。

MavoWatt 270 相比上一代產品的提升主要體現在交互方式、標準等級、瞬態能力和通訊手段四個方面。 交互上，它采用七英寸寬屏彩色觸摸屏，現場可以直接在圖形式界面上完成設置與查看，不必再依賴按鍵與層級菜單；儀器還能自動獲取電網類型，省去人工判斷接線方式的步驟。標準等級上，它遵循 IEC 61000-4-30 Class A 與 IEEE 1159，諧波部分符合 IEC 61000-4-7 與 IEEE 519，報告口徑更加權威。 瞬態能力上，獨立的瞬態電路可以實現一微秒級采樣間隔并保存波形，為分析畸變與不平衡系統提供依據。通訊上，以太網、USB、無線局域網與藍牙多種通道并存，配合移動應用程序即可遠程控制。 主機外殼約 255.78×207.26×105.41 毫米、重量約兩千克，雖然功能更強，但仍可用便攜軟包單人攜帶。 內置的四千兆閃存與可外接閃存設備的設計，也讓它能夠連續保存數周的高分辨率數據，不必頻繁到現場導出，進一步提升了普查工作的效率。

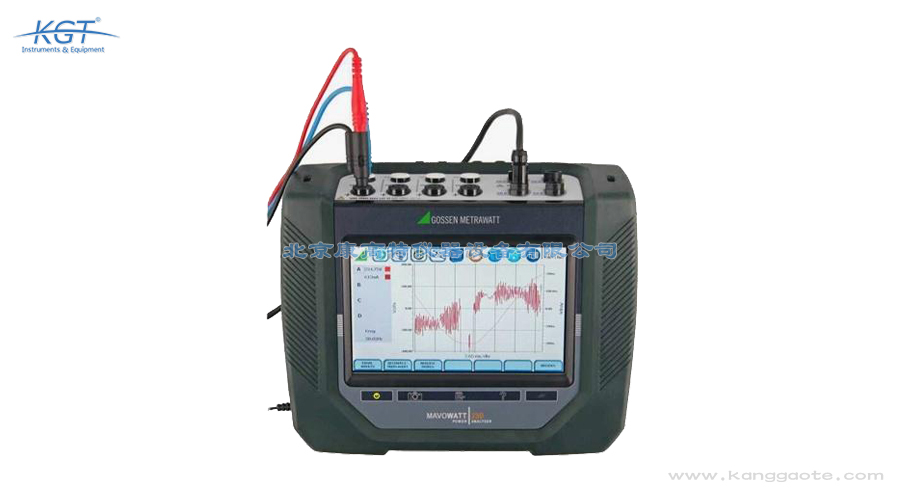

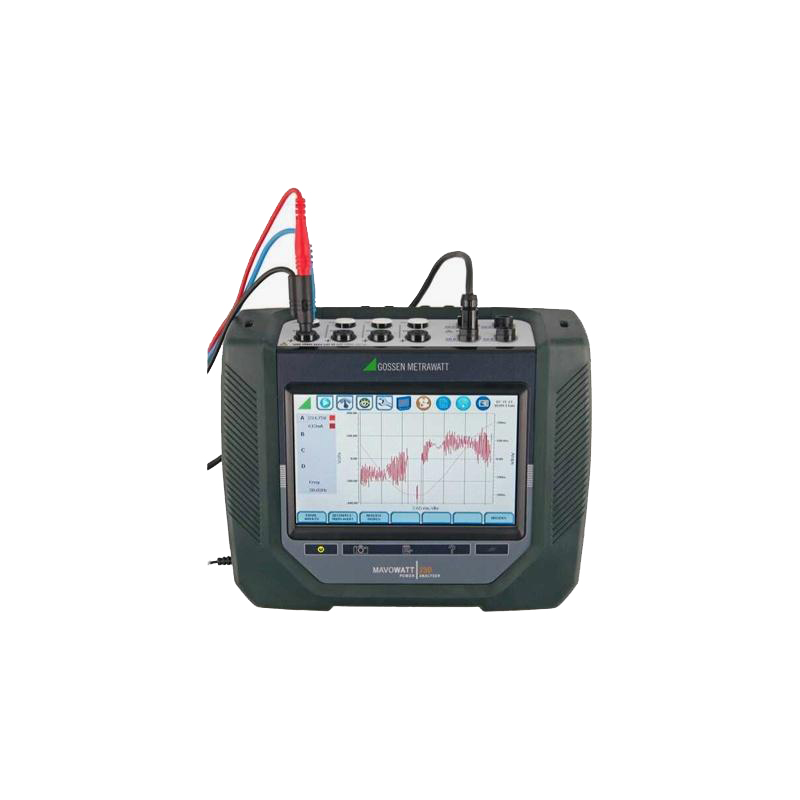

MavoWatt 270 是德國 GMC-Instruments 推出的全新一代 MAVOWATT 2xx 系列電能質量分析儀，用于對供電網的電壓、電流、功率、諧波、瞬態與能耗做高分辨率的長期監測與評估。 它配有七英寸的寬屏彩色觸摸顯示屏，現場人員可以直接在屏幕上觀察實時波形、頻譜和趨勢，也可以通過菜單完成全部設置，不必依賴計算機。儀器支持便捷配置并自動獲取電網類型，接線完成后能自行識別被測系統的接線方式，大大簡化了單相、分相與三相系統的部署過程。 在完成常規電能測量的同時，它還具備擴展的供電網分析功能和瞬態事件特性描述能力，可以把電壓跌落、驟升、短時中斷以及微秒級的瞬態擾動分別歸類并給出特征量，最終生成符合中國國家標準的電能質量報告，直接用于合規性評價。 它也適用于電網與電廠的日常普查、工業用戶內部配電系統的定期診斷，以及對新建或改造線路的驗收測試，是一臺兼顧巡檢與合規評價的通用型設備。

MavoWatt 270 長期掛網時需要同時滿足環境與供電兩方面的條件，否則容易出現記錄中斷或數據失真。 環境方面，允許的工作溫度為零到四十五攝氏度，存儲溫度為負十五到五十五攝氏度，相對濕度應在百分之五到百分之九十五之間且不凝露，使用海拔最高不超過兩千米；外殼防護等級為 IP 50，能夠防止灰塵大量進入，但不能在淋雨或嚴重粉塵的場所裸露使用。 供電方面，主機可通過九十到二百六十五伏交流、五十或六十赫茲的通用電源供應器取電，該供應器輸出十二伏并配有多種國家規格的插頭；內部還裝有可充電的鎳氫電池作為不間斷電源，滿電可維持兩小時續航，電量耗盡后需要約三小時充回。 在可能頻繁停電的現場，建議把外部電源與內置電池同時投入，這樣即使短時失電也不會丟失正在進行的記錄。 此外要預估數據量，主機內置四千兆閃存并支持外接閃存設備擴展，長時間高密度記錄前應確認剩余空間，必要時降低記錄密度或分段下載。

使用 MavoWatt 270 開展一次合規性普查，通常分為接線、配置、記錄、出報告四個階段，其中配置環節因為儀器可以自動獲取電網類型而變得非常簡便。 接線階段先把四路電壓電纜按顏色接到被測母線，再把電流傳感器卡在對應相線上并確認方向；隨后開機讓儀器識別系統類型與額定頻率，設定記錄周期與事件觸發閾值。 記錄階段儀器按標準窗口連續保存穩態參量，同時由高速瞬態電路監視微秒級擾動，整個過程無需人員值守；時間同步可選擇外部 GPS 接收器、網絡時間協議或內部時鐘三種方式，以便多臺設備的數據在時間軸上對齊。 最后把數據傳輸?shù)接嬎銠C，用隨機附帶的 DranView 7 軟件生成圖表與符合中國國家標準的電能質量報告，并按限值逐項給出結論。 對于多測點聯動的項目，還可以利用時間同步功能把各臺設備的數據統一到同一時標，便于在報告中說明擾動傳播的方向與先后順序。
