MAVOWATT 240支持以太網、USB、無線和藍牙多種通信方式，并可通過VNC接口或蘋果、安卓平臺的專用應用程序?qū)崿F(xiàn)遠程瀏覽數據與調整設置。以太網使用RJ-45連接器，速率為100BaseT，既能遠程控制也能回傳記錄；USB提供兩個OTG端口，一個全尺寸主端口用于連接外部存儲介質，一個微型從端口用于連接計算機；內置無線適配器支持802.11a/b/g，藍牙為標配，通過USB適配器建立個人區域網絡并與個人電腦配合使用。這套接口組合的實際價值在于把人與高危區域分開：儀器留在開關柜前工作，測試人員退到安全位置，用智能電話、平板電腦或傳統計算機遠程查看實時數值、修改記錄設置甚至重啟任務，不必反復進入帶電區域。對于長期監測點位，把以太網接入企業網絡后可實現定期自動取數，減少往返現場的次數。需要留意的是無線與藍牙在部分配置上才提供，實施前應確認所用機器的接口配置，并按現場無線管理規定選擇合適的取數通道。

選配MAVOWATT 240的電流傳感器時，關鍵是讓量程覆蓋被測回路的最大電流，同時不犧牲小電流段的分辨力。儀器電流側為四個1.5 V電壓型測量輸入，兼容GOSSEN METRAWATT的TR、PR等系列傳感器，每個連接器都能為柔性互感器提供3 V直流電源，因此可直接驅動柔性鉗而無須外接供電盒。套裝配置中提供的DRANFLEX 3003XL/24與DRANFLEX 3000XL/24均為三相交流電流傳感器，具備30 A、300 A、3000 A三檔量程，覆蓋從小型配電支路到大容量進線的常見范圍；實際使用時應按負荷電流選擇合適檔位，負荷長期只占量程很小比例時應降檔，接近滿量程時則應升檔以留出裕度，防止峰值削頂。套裝還包含ISOFLEX-MHXL電力包直流轉換器、PR與PS及4A適配電纜，以及用于四路柔性鉗的線纜分配器，便于通道較多的場合整齊布線。安裝時統一鉗口方向、對齊相序，并讓被測導線盡量位于鉗口中心，這些細節對功率與諧波結果的可靠性影響相當明顯。若被測系統為三相四線制，還應把中性線電流一并納入監測，第四通道正好承擔這一角色，這樣才能發現零序電流偏大、三次諧波在中性線上疊加等隱蔽問題。

MAVOWATT 240面向所有需要便捷取得電能質量、需量和能量數據的場景，適應面相當寬。典型使用者包括電力公司，用于線路和變電站的電壓特性統計與擾動溯源；設施場館與樓宇管理方，用于配電系統巡檢和能耗分項分析；電氣承包商，用于工程交付前的電能質量驗收；醫院和醫療保健機構，用于保障影像設備、手術室等敏感負荷的供電連續性；軍事與政府部門，用于關鍵設施供電可靠性核查；咨詢公司，用于第三方評估與技術報告編制；服務行業與租賃公司，用于短期測試任務的周轉使用；教育機構，用于實驗教學與科研測量；化工、石化等流程行業，則常用它排查連鎖停車事故的電氣誘因。之所以適應這么多領域，一是1000 V CAT III、600 V CAT IV的安全等級能覆蓋從低壓配電到進線柜的多數測點，二是便捷配置并自動獲取電網類型的方式讓不同背景的使用者都能快速上手，三是內置電池加便攜軟包的形態便于在多個點位之間頻繁轉場。

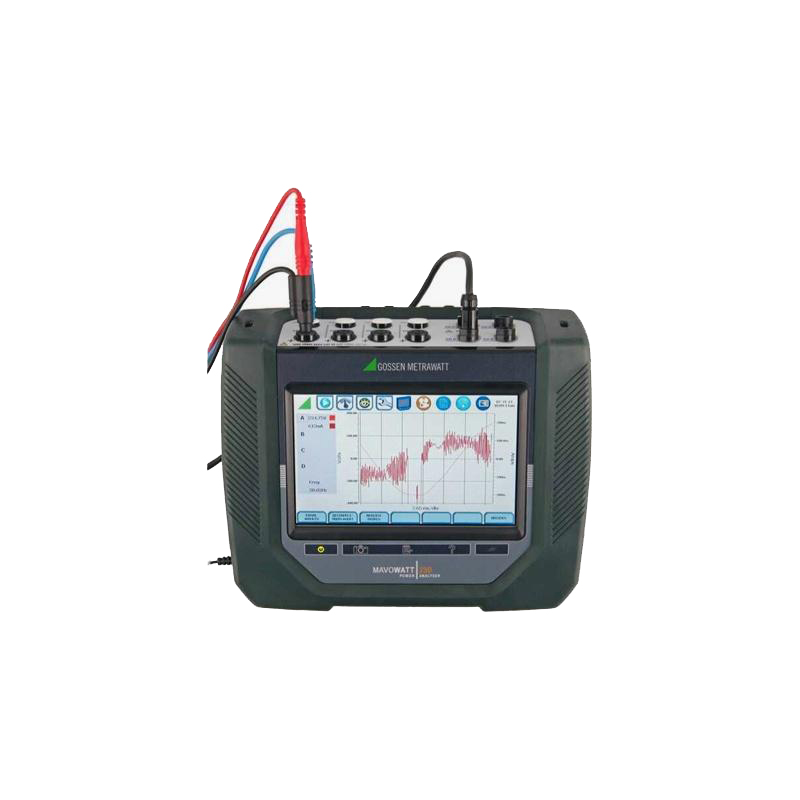

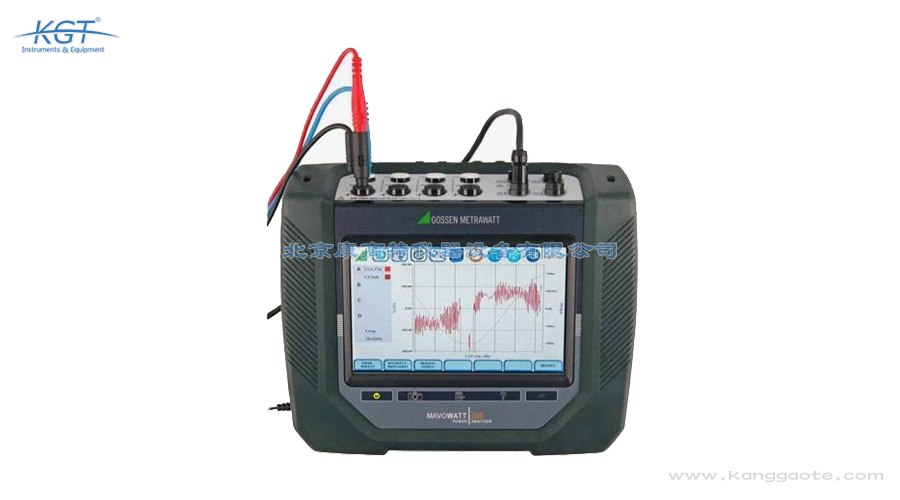

德國GMC-Instruments MAVOWATT 240是一款便攜式電能質量、需量和能量分析儀，適用電壓范圍覆蓋1000 V CAT III與600 V CAT IV，屬于全新一代MAVOWATT 2xx系列。它的定位是在一臺儀器上同時完成電能質量評估、需量統計與能量分析：測量輸入包含四個差分交直流電壓通道和四個交直流電流測量輸入，前者通過帶4 mm插頭與鱷魚夾的專用電纜接入，后者兼容GOSSEN METRAWATT的TR、PR等系列電流傳感器，并為柔性互感器提供3 V直流電源。人機界面為7寸寬屏彩色觸摸屏，能滿足現場直接查看波形與趨勢的需要，配置過程支持便捷設置并自動獲取電網類型，減少人工判斷接線方式時的出錯概率。儀器同時支持中國電能質量標準與主流國際標準，可快速生成符合中國標準口徑的電能質量報告。整機重量約2000克，外形尺寸約255.78×207.26×105.41毫米，防護等級IP 50，隨機配置包含整套測試線纜、電池與電源適配器、4 GB存儲卡、出廠測試報告、出廠校準證書、操作手冊以及Dranview 7軟件和便攜軟包。

MAVOWATT 240的現場使用需要同時關注電氣等級與環境限值兩條紅線。電氣側，電壓通道額定1000 V CAT III與600 V CAT IV，超出該范圍的系統不得直接接入；電流輸入為1.5 V電壓型接口，只能配用兼容的電流傳感器，不可把電流互感器二次回路直接接進去。環境側，工作溫度允許0至45攝氏度，存儲溫度為負15至55攝氏度，相對濕度5%至95%且不得結露，工作海拔上限2000米；防護等級為IP 50，具備防塵能力但不能防水，露天或潮濕場所必須加裝遮護。機身尺寸約255.78×207.26×105.41毫米、重約2000克，長期掛測時應放置平穩并理順線纜，防止?fàn)坷斐擅撀洹Ｈ粢蕾囯姵剡\(yùn)行，要記住續航約3小時的限制，超時任務務必接入外部電源。測量完成后按先電流后電壓的順序拆除接線，并妥善收納測試電纜與柔性傳感器，避免折損影響下一次測量的準確程度。日常使用中還有幾點容易被忽視：無線與藍牙功能屬于部分配置才具備的能力，涉密或屏蔽場所應事先確認能否啟用；柔性電流互感器的搭扣要檢查是否可靠鎖緊，松脫會造成讀數偏低；在溫度接近上限的配電小間內工作時，應避免把儀器緊貼發熱母線擺放，留出散

MAVOWATT 240內置的專家應答分析模塊用于把原始記錄直接轉化為診斷結論，主要包含電壓跌落方向判斷、基于功率因數修正的切換峰值分析以及電機質量分析三項能力。電壓跌落方向判斷解決的是現場最常見的爭議：同一時刻的電壓跌落究竟來自上游電網還是本地負荷，模塊通過對電壓與電流變化關系的分析給出方向性結論，為責任界定和治理方向提供依據。基于功率因數修正的切換峰值分析針對電容器組投切等操作引起的暫態過電壓，可評估投切瞬間的峰值水平及其對敏感設備的潛在沖擊，幫助優化補償裝置的投切策略。電機質量分析則從供電側指標出發，評估電壓不平衡、諧波等因素對電動機運行的影響，用于排查電機溫升偏高或效率下降的電氣原因。配合把事件觸發前后波形記錄深度提升至10000個周期的改進，模塊能拿到足夠長的前因后果數據，使診斷建立在完整過程之上，而不是依靠片段推測。

使用MAVOWATT 240出一份報告，流程可概括為接線、自動識別、設定記錄、采集與生成五個環節。接線時先用隨機專用電纜把四個差分電壓通道接到相線與中性點，4 mm插頭端插入儀器，鱷魚夾端固定在測點，再把電流傳感器套到對應導線上并插入電流輸入端。隨后利用便捷配置功能讓儀器自動獲取電網類型，在屏幕上核對相序、幅值與相位關系是否合理，這一步能避免后續功率符號與諧波結果失真。設定記錄環節確定測量時長、聚合區間與事件觸發條件，并選擇時間同步方式；如需完整分析擾動過程，可利用事件觸發前后10000個周期的波形記錄能力保留足夠長的過渡段。采集期間既可在7寸觸摸屏上本地查看，也能借助VNC接口或智能設備應用程序遠程盯守。采集結束后直接在儀器上快速生成符合中國標準的電能質量報告，或把數據導入隨機提供的Dranview 7軟件做趨勢疊加、事件篩選與圖表排版，再結合專家應答分析模塊的結論形成完整成果。

MAVOWATT 240遵從IEC 61000-4-30 Class A電能質量測量標準并符合IEEE 1159要求，諧波測量遵從IEC 61000-4-7與IEEE 519標準，同時支持中國電能質量標準體系，可快速生成符合中國標準口徑的電能質量報告。Class A是該標準體系中的最高等級，對測量方法、聚合區間、時鐘準確度和不確定度都有嚴格約束，達到這一等級的記錄結果通常可用于考核與技術仲裁場合，而不只是作為內部參考。IEEE 1159提供的是電磁擾動事件分類與統計框架，據此得到的暫降、暫升、瞬態口徑與國際通行說法一致，便于跨團隊溝通。諧波側遵從IEC 61000-4-7意味著各次諧波與間諧波的分組算法規范統一，配合IEEE 519的限值體系可直接判斷諧波注入是否越限。為保證合規性落到實處，時間同步應優先選用GPS方式，其精度為1 ms，網絡條件受限時可用NTP，精度為10 ms，僅依賴內部時鐘時則要接受更大的時標偏差。另外值得注意的是，標準符合性不僅取決于儀器本身，還取決于測量方案是否規范：測點選擇應能代表被評估的供電界面，記錄周期要覆蓋典型生產工況與休息日的完整循環，電流傳感器量程

MAVOWATT 240的電壓有效值精度為±0.1%，電流有效值精度同樣為±0.1%，功率測量精度典型值為±0.2%，其中電壓有效值精度對應200 ms測量窗口。這一水平意味著它不僅能定性發現擾動，還能定量支撐電能質量考核與能量核算：在評估電壓偏差是否越限時，零點一個百分點的誤差遠小于常見判據的容差帶寬，結論不會因儀器本身誤差而變得模糊；在做能量與需量統計時，功率通道千分之二的誤差也足以支撐內部能效對比與分項計量分析。要真正發揮這一精度，需要注意幾個前提：電壓通道應使用隨機配套的專用電纜和鱷魚夾連接，避免自制引線帶來附加接觸電阻；電流側應選擇量程與實際負荷匹配的傳感器，柔性互感器需保證鉗口完全閉合、被測導線居中；測量環境溫度應落在零至四十五攝氏度的允許區間內。此外儀器標稱的精度描述的是采樣與算法鏈路的整體表現，出具報告時還應把外部電流傳感器自身的誤差一并計入，才能得到完整的不確定度評估。

MAVOWATT 240的供電由外部適配器與內置電池共同保障，適配器輸入范圍為90至265 V交流、50或60 Hz，輸出12 V，內置可充電鎳氫電池續航約3小時，充電時間同樣約3小時。這樣的配置決定了兩種不同的使用策略：短時巡檢可完全依靠電池運行，測點之間轉場時不必反復尋找插座；長期記錄則必須接入外部電源，把電池當作斷電期間的緩沖，防止意外失電造成數據缺口。時間基準提供GPS、NTP和內部時鐘三種選擇，精度依次為1 ms、10 ms與內部晶振水平，多測點同步比對或需要與其他錄波裝置對齊時應優先使用GPS。數據存儲依托4 GB存儲卡，并可通過全尺寸USB主端口接入外部存儲介質導出，記錄開始前應估算采樣與事件量對容量的占用。此外把事件前后波形記錄深度提升到10000個周期，會明顯增加單次事件的數據體量，長周期任務中需要相應調整觸發閾值或增加導出頻次。一個穩妥的做法是先做一段短時試記錄，觀察事件觸發的實際密度和存儲增長速度，再據此推算整段任務的容量需求，并在中途通過以太網遠程查看剩余空間，避免長假期間無人值守時數據被寫滿而中斷。
