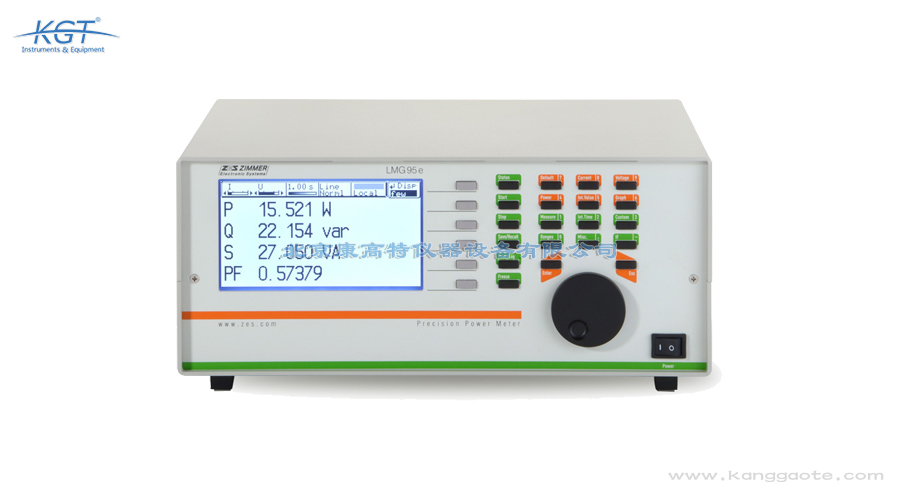

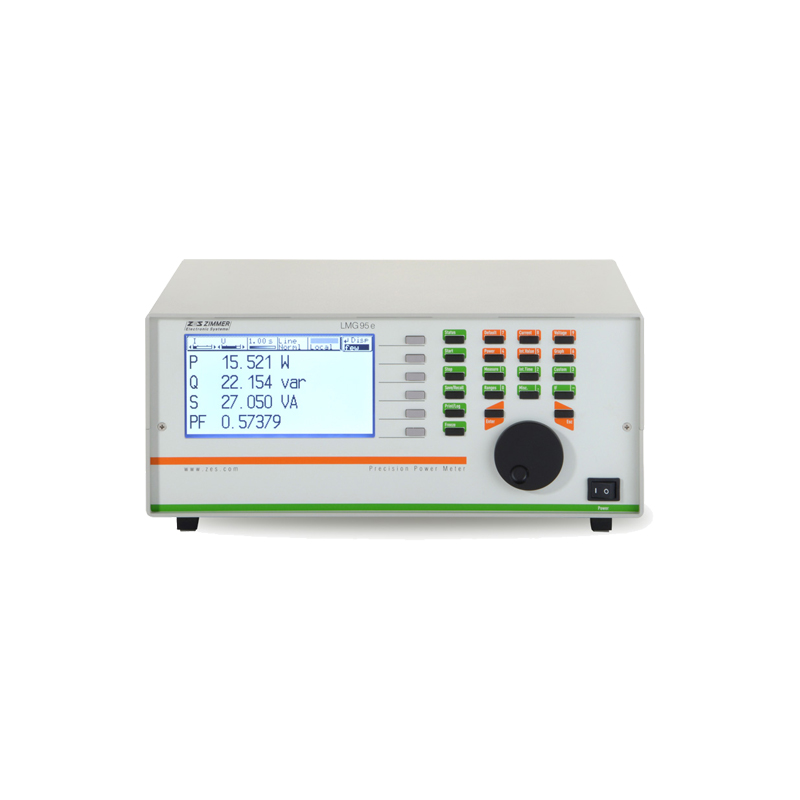

德國GMC LMG95e電能質量分析儀

品牌：德國GMC-Instruments
分類：電能質量分析
應用領域：電網，電廠，其他，
測試對象：
國際標準：
國家標準：
產品文檔：

聯系方式：010-68460051
Tel：13520131150

立即詢價

德國 GMC LMG95e電能質量分析儀，采用 100kHz 同步采樣，支持交直流電參量測量與* 40 次諧波預合規分析，適配 PWM 調制信號。具備 RS232、IEEE488.2 接口，支持 SCPI 遠程控制，通道電氣隔離，滿足 CAT III 安全等級。

德國GMC LMG95e電能質量分析儀產品簡介

LMG95e 是 ZES ZIMMER 推出的經濟型精密功率計，屬于 LMG 系列入門機型，兼顧價格、精度與性能。采用 100kHz 同步采樣，支持電壓電流功率、諧波分析等測量，具備 RS232、IEEE488.2 通訊接口，可外接軟件完成數據記錄分析，滿足預合規諧波測試，適合實驗室與產線電參數檢測。

主要特點
?交直流高精度測量，多量程覆蓋，支持 1?1000 周期平均
?* 40 次諧波預合規分析，適配 PWM 調制類信號測量
?100kHz 同步采樣，可波形顯示、時序繪圖與能量積分
?支持 SCPI 遠程控制，配備傳感器輔助供電輸出
?通道電氣隔離，滿足 CAT III 安全等級

應用場景
廣泛用于家電、電源、照明驅動等產品電性能測試，可檢測功耗、功率因數和諧波參數。適用于研發實驗室樣品評估、生產線質量抽檢，也可用于變頻器、電子鎮流器等 PWM 類設備測試，配合軟件完成長期數據采集記錄，支撐 EN61000?3?2 預合規前期驗證工作。

德國GMC LMG95e電能質量分析儀技術參數

功能特性	LMG95	LMG95e
RS232、IEEE488.2、打印機接口	選件 01	?
CE 諧波（完全合規）	?	—
CE 諧波（預合規）	—	?
過程信號接口	選件 03	—
閃爍測試	選件 04	—
瞬態監測	選件 05	—
擴展至 500kHz 帶寬	選件 06	—
電壓輸入通道改造	選件 07	—
電流輸入通道改造	選件 08	—
背板測量輸入端子	選件 09	?
100 次諧波分析	選件 010	—
示波器模式內存擴展	選件 011	—
LMG?CONTROL 波形分析軟件	LMG?CONTROL?WA	—
精密功率計 LMG95e
電壓測量量程
額定量程值 /V	允許真有效值 /V	滿量程允許峰值 /V	過載能力	輸入阻抗
6	7.2	12.5	1500V，持續 1 秒	1MΩ，20pF
12.5	14.4	25
25	30	60
60	72	130
130	156	250
250	300	480
400	480	800
600	720	1600
電流測量量程
額定量程值 /A	允許真有效值 /A	滿量程允許峰值 /A	過載能力	輸入阻抗
0.15	0.469	1.2	160A，持續 1 秒	5mΩ
0.3	0.938	2.6
0.6	1.875	5.2
1.2	3.75	10
2.5	7.5	21
5	15	42
10	30	84
21	60	168
用于分流器 / 傳感器電流測量的電壓輸入
額定量程值 /V	允許真有效值 /V	滿量程允許峰值 /V	過載能力	輸入阻抗
0.03	0.06	0.0977	250V，持續 1 秒	100kΩ
0.06	0.13	0.1953
0.12	0.27	0.3906
0.25	0.54	0.7813
0.5	1	1.563
1	2	3.125
2	4	6.25
4	8	12.5
尺寸 / 重量臺式機箱：寬 320?mm × 高 147?mm × 深 274?mm；機架安裝：84PU，3HU，深度 274?mm；整機約 5.5?kg。
