MC 784A內置8 GB閃存，配合強大的觸發機制，可以把高細節的示波數據長期留存下來。存儲策略不是無差別地狂寫，而是由觸發條件決定留住哪些片段，因此有限的容量被用在真正有價值的波形上。 文件方面支持兩種標準格式：PQDIF遵循IEEE 1159-3，COMTRADE遵循IEEE C37.111。采用公用格式的好處是數據可以交給第三方電能質量分析軟件直接讀取和交互，不必依賴專用工具。 預觸發與后觸發的時長均可由用戶配置，遇到關心的暫態時可以保留異常之前的穩態作為對照。設備本地即可保存測量數據與質量報告；服務器數據庫一端也會留存副本，用來存放三相系統的電能質量參數、700余項測量量以及由輸入輸出模塊采集的物理量，例如溫度、壓力、風速等。同時還會保存報警記錄、帶時間戳的暫態與波形、擾動、快速趨勢觸發記錄。用戶可以根據關心的事件類型分別設定保留策略：常規趨勢按較長間隔匯總，關鍵暫態則以完整分辨率留存。

MC 784A一般安裝在工商業用戶的公共連接點，也就是簡稱的接入點位置，用來持續監視電網提供的電能質量；也可以安裝在中低壓饋線上，專門監測并記錄用戶側自身產生的各類擾動。這種長期掛裝的做法源于一個重要事實：電網擾動出現的時間往往無法預測。 定期抽測只能在測量員在場的那幾個小時里取數，而電壓暫降、短時中斷、沖擊電流這類事件可能恰好發生在深夜或周末。沒有帶時間戳的連續記錄，事后追查時常常只剩現場人員的口述，難以支撐責任劃分。 確定關鍵測量點位是整套系統部署的首要環節。必須承認，電能質量監測系統本身并不能消除電網擾動，但依靠多臺時間同步設備的測量數據進行比對分析，就能夠找出擾動從哪一級串入、影響到多大范圍，從而把整改資源投到真正有效的地方。在計費點與重要負荷分支上同時部署，還能區分外部電網問題與內部設備問題，避免把治理費用投錯方向。

MC 784A屬于A級高精度裝置，測量符合EN61000-4-30第3版A級精度要求，電能部分達到0.2S級。首次鬧這一等級意味著不同廠家、不同批次得到的讀數可以直接橫向比較，不必擔心方法差異帶來的偏差。 在頻域方面，它最多可以分析到63次諧波與間諧波，全套電氣參數的測量數量超過700項。相比之下，低成本的巡檢儀表往往只給出總畸變率，而這臺設備能夠把各次諧波的幅值與相位分別列出。 如此高的分析深度依托于前端硬件：模數轉換為24 bit，8個通道同步采樣，波形采樣間隔32 μs，相當于每周期625個點。多通道同步意味著三相電壓與電流之間沒有采樣時間偏差，功率與不平衡度的計算前提得以成立。對于新能源場站常見的寬頻諧波與間諧波含量較高的場合，這一硬件配置也能把失真控制在可接受范圍內，不至于因采樣不足而誤判。此外，63次的分析上限足以覆蓋常見變頻與整流設備的主要頻譜，超出這一范圍的分量通常不是現場關注的重點。

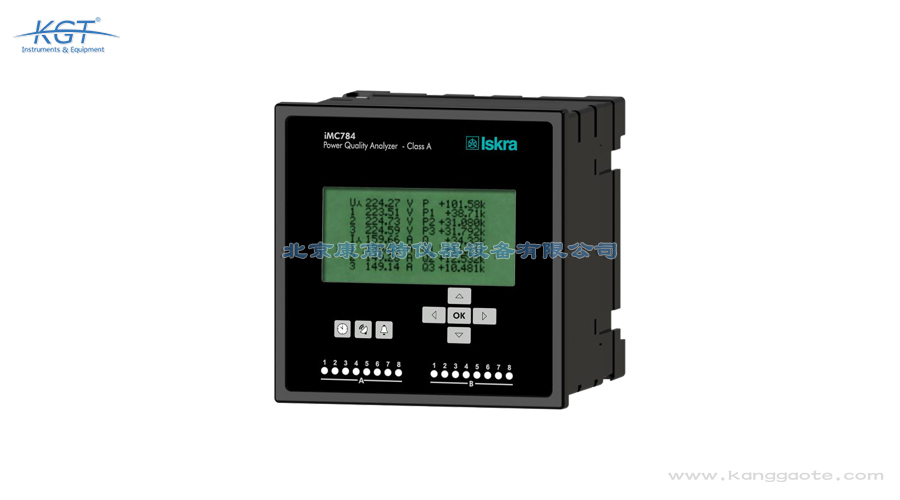

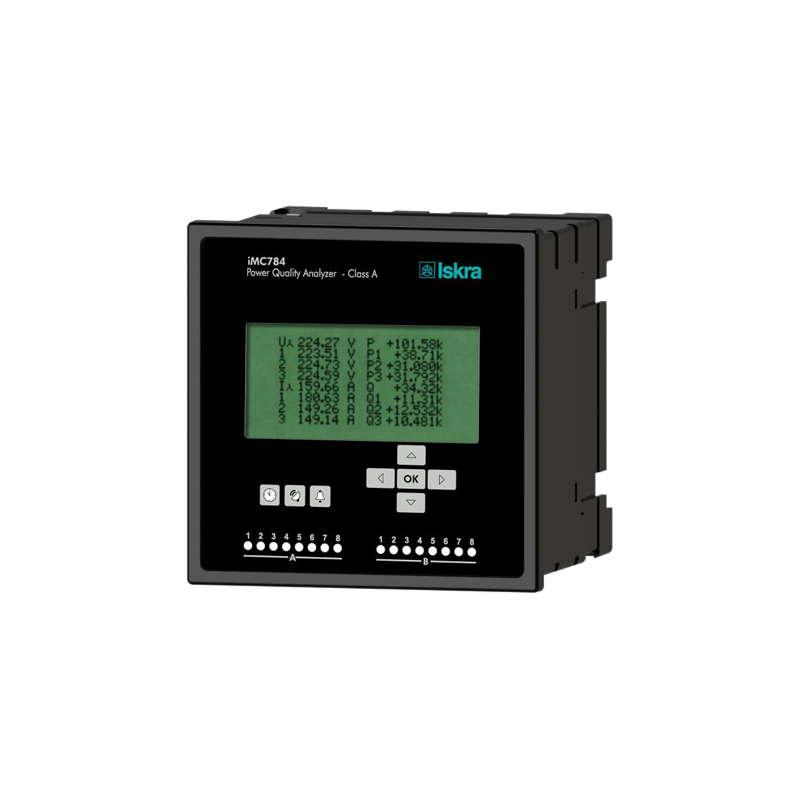

MC 784A是斯洛文尼亞Iskra推出的在線式電能質量監測裝置，iMC784A這一命名也屬于同一款設備，用于對從發電環節（尤其是新能源發電）、輸配電線路一直到終端用戶的全鏈路電能質量進行長期監測。它可以單獨作為監測節點使用，負責檢測和分析局部的電能質量偏差、暫態過程、報警與周期性測量數據。 供電質量信息缺失會造成不明原因的生產故障、設備誤動作甚至生產設備損壞，因此長期在線記錄比偶爾抽查更有意義。基于這一特點，它既服務于公用事業側的標準合規評估，也服務于工業現場的供電質量監視。 本設備的測量符合EN61000-4-30第3版，并據此對采集到的參數完成評估分析。如果把若干臺裝置部署在系統的不同位置，還能形成覆蓋整個網絡的觀測面，為后續整改提供完整依據。數據刷新周期可在100 ms到5 s之間自定義，觀測既不會過于稀疏，也不會因寫入過快而把有限的存儲空間消耗在無關時段上。

MC 784A提供4路電壓測量通道，其中第4通道專門用于零地電壓測量。標稱電壓為相零500 V、相相866 V，最小可測量大于1 V有效值，連續最大測量為相零600 V、相相1000 V。允許過載為1.2倍標稱電壓長期施加，2倍標稱電壓允許10秒，每相輸入阻抗為4.2 MΩ。 電流側同為4路通道，標稱值為1 A與5 A兩種，可通過外接互感器適配。最大連續正弦輸入為12.5 A，熱過載能力為15 A可持續、300 A允許1秒，每相功耗小于電流的平方乘以0.01 Ω，接入后幾乎不會給測量回路帶來額外負擔。 頻率方面，標稱頻率為50 Hz與60 Hz，實際測量范圍擴展到16 Hz到400 Hz，能夠覆蓋工頻之外的多種供電環境。配合24 bit模數轉換器與8通道同步采樣，即便是含豐富諧波的畸變波形也能保持較高的還原度。外配互感器的變比應在配置階段如實錄入，否則二次側讀數換算到一次側時會出現整體偏大或偏小的情況。通道數量充裕也為單個柜內的多路分支監測提供了余地，不必為每一回路單獨配置一臺裝置。

MC 784A的存儲數據可以上傳到計算機或者服務器進行后分析。最直接的取數方式是：在個人電腦上安裝MiQEN配置軟件，然后通過USB直連讀取設備內部的數據，現場沒有網絡條件時這條路尤其方便。 對于成規模部署的項目，通常會讓設備經由以太網把數據匯聚到服務器端，各臺裝置本地仍保留一份副本，形成雙重保障。服務器數據庫里既有電能質量參數和700余項測量量，也有輸入輸出模塊采集的溫度、壓力、風速等物理量。 拿到數據之后，由于文件本身就是標準的PQDIF與COMTRADE格式，第三方分析軟件可以直接打開，不必再轉換。把多個站點的波形按時間戳疊在同一時間軸上觀察，是判斷擾動傳播路徑最常用的手段，也為后續治理效果的復核留下了基準。同一份歷史數據在改造前后各回放一次，治理措施是否真正奏效，通常就能給出明確的回答。對于長期分批上馬的站點，保持統一的記錄格式與命名規則，會讓多年積累的數據在匯總時依然好用。

MC 784A支持Modbus、DNP3與MQTT三種通信協議，并可選配IEC61850 Ed.2，因此可以接入常規的工業自動化網絡，也能進入變電站自動化體系，或者把數據推向物聯網平臺。 時間同步提供GPS、IRIG-B與NTP三種方式。硬件側支持1PPS秒脈沖輸入（TTL電平，來自GPS或IRIG-B數字信號），也支持IRIG-B直流電平時間碼以及GPS的RS232串口。IRIG-B調制輸入要求載波1 kHz，接口為BNC、阻抗600 Ω，峰峰值最小2.5 V、最大8 V，調制比為3:1到6:1。 高精度內置實時時鐘配合上述同步手段，使得多臺異地設備的帶時間戳數據具備可比性，這正是定位擾動來源的前提。設備自身的時間戳分辨率為1 ms，實時時鐘在設備供電時保持穩定，斷電后依靠大容量電容可繼續運行不少于2天，日漂移小于1秒。通信協議的選擇通常取決于既有系統的架構：常規自動化網絡用Modbus，變電站體系則更適合采用IEC61850。在內部署有精確時鐘源的場合，優先采用秒脈沖方式通常會獲得最穩定的同步精度。若現場不具備專用時鐘源，退而采用網絡校時也能滿足多數比對場景的需求。

MC 784A的觸發來源相當豐富，包括暫態觸發、PQ事件觸發、以太網聯動觸發、數字輸入觸發，以及由多個條件組合而成的復合觸發。這樣一來，既可以只盯住單一的越限判據，也能要求幾條判據同時成立后才記錄，減少誤觸發。 系統一共提供32路報警，并能驅動繼電器輸出。繼電器觸點可以直接接到現場的信號燈、蜂鳴器或者上位控制系統，實現本地即時提示，不必等到有人下載數據才發現異常。 由于觸發可以選擇為多臺裝置之間的以太網聯動，一臺設備捕捉到擾動時，同一網絡上的其他節點也會同步記錄，事后把這幾段波形放在一起比對，判斷擾動傳播方向就有了直接證據。報警輸出也可以兼作投切控制信號，在電壓越限持續一段時間之后自動切除敏感支路，減少設備受損的可能。對于無人值守的站點，還可將報警經由通信鏈路推送到上位系統，讓值班人員在第一時間得知異常。

MC 784A按照歐洲電能質量標準EN50160對采集到的參數做評估分析，這屬于設備內置的標準功能，不需要人工在表格里逐項核算。評估所需的原始數據來自A級測量通道，因此判定結論與測量方法是自洽的。 除了標準評估之外，設備還能自動生成電能質量報告，并把它保存在本地。報告連同原始測量數據一并留存，事后隨時可以調出核對，不必重新處理一遍數據。 在實際工作中，這種本地生成報告的能力讓巡檢人員到現場就知道結果；同時數據也可以上傳到計算機或服務器做進一步后分析。對于同時供應多個用戶的配電運營方，逐點出具標準化報告是向各方說明狀況的有效方式。評估所用的判據在設備內已有固定算法，不同站點輸出的結果口徑一致，橫向評比時不必再作統一換算。報告連同原始記錄一并留存，事后若要對某一時段的結論復核，直接調出對應文件即可，無需重新走一遍采集流程。

MC 784A采用盤面安裝方式，外形尺寸為144乘144乘100 mm，盤面開孔尺寸為138乘138 mm，屬于常見的儀表開孔規格，改造項目替換舊表時不必大幅改動柜體。外殼采用PC/ABS材料，阻燃等級達到UL94 V-0，整機重量僅550 g。 安全方面，防護等級為II類，電壓輸入的功能地端子必須接大地，輸入輸出端口為雙重絕緣，污染等級為2。安裝類別上，測量輸入為CAT IV 300 V，其余部分為CAT III 600 V，并符合EN 61010-1的要求。 環境適應性較寬：工作溫度為-10到55 ℃，符合K55溫度等級，存儲溫度為-40到70 ℃，相對濕度不超過90%且不凝露，海拔不超過2000 m。前面板防護等級為IP40，后側為IP20。輔助電源可接受交流100到240 VAC（允許-20%到+15%，CAT I 300 V）或直流100到250 VDC（允許±20%），頻率范圍40到65 Hz。上電沖擊電流小于20 A且持續1 ms，功耗視版本不同而有區別：像素屏版本小于12 VA，彩色顯示屏版本小于13 VA，全部輸入輸出滿載時最大不超過20 VA。安裝時應確保功能地
