精度體系由采樣密度、轉換位數與通道不確定度三部分共同決定。采樣方面電壓為每周期1024點，電流為每周期256點，這樣的密度使窄脈沖與陡變沿不至于被采樣間隔跨過，瞬態檢測的時間分辨在工頻五十赫茲條件下為19.5μs，六十赫茲條件下為16.3μs。模數轉換提供16位與20位兩檔有效位，位數越高可分辨的最小信號變化越細，這是解算高次分量的前提；正因如此，電壓諧波可以計算到511次，電流諧波可以計算到127次，覆蓋了電力電子開關頻率及其邊頻帶所在的區間。通道不確定度方面，電壓為標稱值的0.1%，電流為0.1%再疊加0.1mV的固定項，因此小電流工況下應盡量選用量程匹配的探頭以減小固定項的相對影響。頻率測量范圍為42.5Hz至69Hz，分辨率與精度均為10mHz量級，足以刻畫孤網與新能源場站的頻率漂移。輸入阻抗3MΩ保證接入后對被測回路影響很小。時鐘側則通過外部同步源把誤差壓到微秒量級，使多點數據可以嚴格對齊。

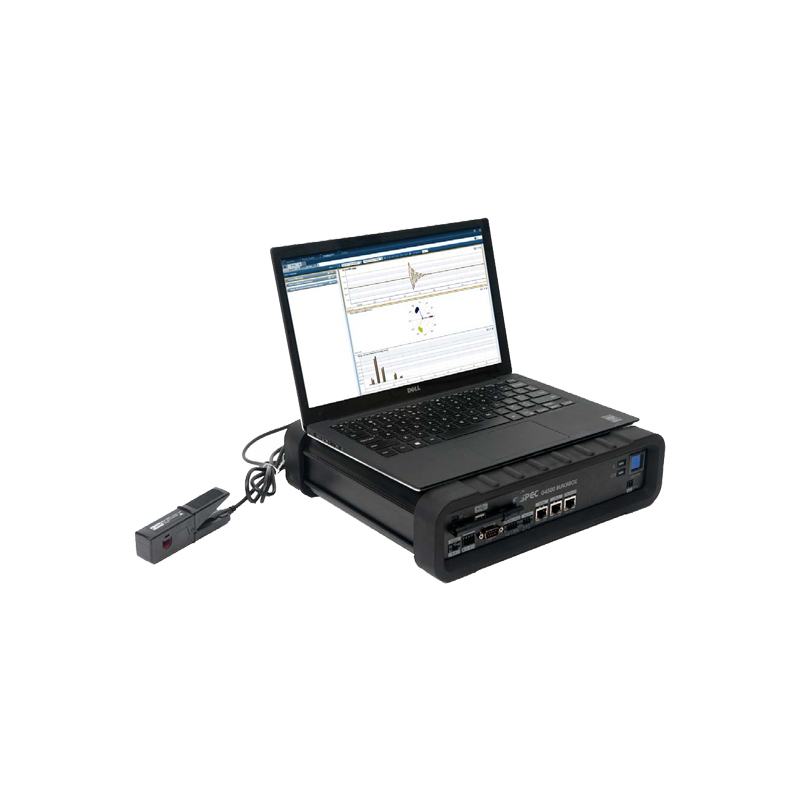

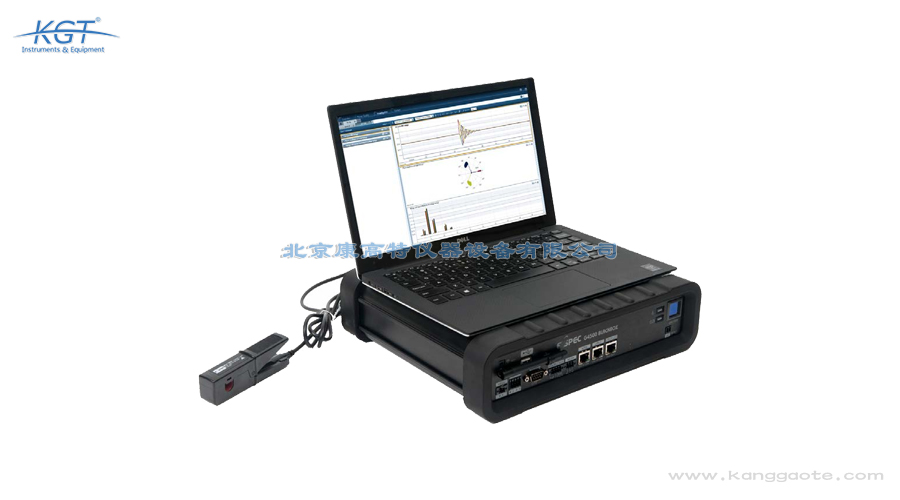

以色列Elspec G4500電能質量分析儀是一臺便攜式三相A級電能質量分析儀，其核心能力是不設觸發閾值的連續完整錄波，因此能從根本上解決傳統儀器漏記事件的難題。它搭載廠家專利的PQZIP壓縮算法，把海量波形數據以極高的壓縮比長期保存，用戶不必事先猜測擾動可能出現在什么幅值或什么時刻，也不必反復調整觸發門檻，儀器把每一個周期的波形都留了下來。測量能力同時覆蓋交流與直流，電壓采樣密度達到每周期1024點，電流為每周期256點，模數轉換有效位為16位與20位兩檔，據此電壓諧波最高可分析到511次，電流諧波最高到127次，遠超常規儀表關注的低次范圍。內部存儲容量為32GB，憑借壓縮算法可獲得32TB量級的等效容量。機身內置備用電池可續航2小時，并提供無線網絡與網頁服務，配套的PQSCADA Sapphire軟件能自動生成標準化的電能質量報告，使現場采集與后期出具結論形成完整鏈條。

差別的關鍵在于采集哲學不同：傳統儀器是先判斷再記錄，G4500是先記錄再判斷。觸發式儀器依賴預設門檻決定是否存波形，一旦門檻與實際擾動特征不匹配，事件就永久丟失，而現場往往只有一次機會，重現條件極難人為構造；G4500以專利壓縮算法實現全時段留存，任何時刻的波形都可以事后調取，分析口徑也能反復更改而無需重新測試。分辨能力上，電壓每周期1024點的采樣密度與最高511次的電壓諧波解算范圍，使高頻畸變與開關頻率附近的成分得以呈現，而多數常規儀表只覆蓋到低次諧波，容易把高頻問題誤判為噪聲。瞬態時間分辨在工頻條件下達到十幾微秒量級，足以刻畫快速過程的起始形態。使用方式上，儀器內置網頁界面，通過瀏覽器即可訪問而無需安裝專用程序，探頭支持即插即用，配套軟件還能自動輸出標準化報告，把數據處理的人工環節大幅壓縮。此外三路以太網與無線網絡便于遠程接入，備用電池可維持2小時，短時失電不會中斷記錄。

G4500符合IEC 61000-4-30關于A級測量儀器的要求，因此其數據可以用于并網合規檢測與責任界定這類需要嚴格結論的場合。該標準對每項電能質量指標都規定了測量方法、時間聚合鏈路與不確定度上限，A級是其中要求最高的等級，強調不同儀器在相同現場應得到可以相互比對的結果，這一點對并網驗收尤為重要，因為場站與電網雙方往往各自布點取數。儀器的基礎準確度支撐了這一等級：電壓測量不確定度為標稱值的0.1%，電流測量不確定度為0.1%再疊加0.1mV，頻率測量精度為±10mHz且分辨率為10mHz。評估電壓特性時通常配合公用電網供電電壓特性的評估口徑執行，即在觀測周期內以百分位統計方式判斷各項指標是否落在允許帶內，配套的PQSCADA Sapphire軟件可自動按標準模板生成報告，減少人工整理造成的口徑偏差。以太網供電接口遵循標準的供電規范，受電側兼容常規交換機。需要注意的是具體限值仍依所在電網與并網導則規定執行。

分析連續錄波數據的正確做法是自上而下逐層收斂，先看統計趨勢再深入波形細節。第一層用統計指標掃描整個觀測期，找出電壓偏差、諧波總量、不平衡度、閃變與頻率的異常時段；由于數據是全時段留存的，可以隨時調整判定門檻重新篩選，不必擔心早期設置不當導致信息缺失。第二層鎖定可疑時刻，回放原始波形，觀察畸變形態：平頂波多與整流負荷的換相過程相關，缺口與陡沿常來自晶閘管換相，高頻疊加紋波往往指向開關器件；借助最高511次的電壓諧波解算能力，可以判斷畸變能量集中在低次還是延伸到開關頻率附近。第三層做因果判定，把電壓與電流波形對齊觀察，若電壓跌落伴隨電流增大，擾動源多在本地負荷側，若電壓跌落而電流同步減小，則來波多源于電源側。第四層結合數字量輸入記錄的開關狀態與保護動作信號，以及經高精度同步對齊的多點數據，確認事件傳播方向。最后由配套軟件按標準模板輸出報告，把結論固化成可存檔的技術文件。

G4500特別適合擾動偶發、后果嚴重且難以復現的現場。在風電與光伏等新能源場站，大量電力電子變流裝置并網運行，諧波與間諧波成分復雜，電壓波動與低電壓穿越過程轉瞬即逝，連續錄波能力可以完整保留并網點的動態過程，為并網合規核查與故障溯源提供原始證據。在海上油氣平臺這類孤立電網中，發電機與大型電機的投切會引起明顯的頻率與電壓變化，儀器覆蓋42.5Hz至69Hz的基波頻率測量范圍，能夠跟蹤孤網工況下的頻率漂移。在工廠產線場合，敏感設備一次停機往往損失巨大，而故障原因常常只在毫秒級窗口內顯現，此時無閾值錄波比事后猜測有效得多。它還可以長期駐留做遠程監測，三路以太網、無線網絡、串口與四路數字量輸入使它容易融入既有監控體系。工作溫度為0℃至50℃，整機重量3.7kg，尺寸314×84×271mm，兼顧便攜測試與固定安裝兩種使用方式。

原理在于把重復性極高的電力波形做無損壓縮，從而讓全時段留存變得可行。常規分析儀之所以要設置觸發閾值，是因為存儲與帶寬有限，只能在越限時刻抓取一小段波形，閾值定得高會漏掉幅值不大但影響顯著的擾動，定得低又會被無關波動淹沒。G4500采用的PQZIP算法利用了工頻波形在相鄰周期之間高度相似這一特征，只保存變化部分與必要的參考幀，從而把連續數據流壓縮到很小的體積；32GB物理存儲因此可獲得32TB量級的等效容量，實現長時間不間斷記錄。采樣環節同樣為壓縮后的分析質量做了鋪墊，電壓每周期取1024點，配合16位與20位有效位的模數轉換，使畸變細節不被量化噪聲掩蓋，電壓諧波可解算至511次。由于波形本身完整保留，事后分析時可以在任意時間點回放原始波形并重新計算任意指標，等效于把閾值判定從采集階段推遲到分析階段。瞬態檢測的時間分辨在工頻五十赫茲時為19.5μs，六十赫茲時為16.3μs。

投運流程可以概括為核對量程、接入信號、建立通信、設定同步、啟動記錄五步。首先核對被測系統電壓是否在標稱滿量程1000V之內，峰值不超過8000V，若為更高電壓等級須經電壓互感器降壓后接入。其次連接電壓引線，三相與中性線對應四路交流通道，如需監測直流母線可使用專設的直流通道；輸入阻抗為3MΩ，對被測回路的影響很小。第三步安裝電流鉗，注意四路主通道接受0至10V峰值輸出，第五路接受0至3V峰值輸出，鉗口方向要與功率流向一致，探頭支持即插即用，接上后儀器可自動識別。第四步建立通信，可用以太網直連電腦或接入現場網絡，也可開啟無線網絡，隨后通過瀏覽器訪問內置網頁界面完成配置，無需安裝專用程序。第五步設定時間同步源并核對時鐘，再啟動記錄；由于采用無閾值連續錄波，不需要設置觸發門檻，只需確認存儲與運行狀態正常。供電可用交流100-260V、直流100-300V或以太網供電，斷電后備用電池支持2小時。

第一條約束是電壓量程，G4500的標稱滿量程為1000V，最大峰值測量為8000V，超過這一范圍的系統必須通過合規的電壓互感器變換后再接入，任何直接搭接高壓回路的做法都不可取。第二條是電流回路的電平限制，四路主電流通道只接受0至10V峰值信號，第五路只接受0至3V峰值，選錯探頭或誤接會造成通道過載，接線前務必核對探頭輸出規格；同時嚴禁使電流互感器二次側開路，從二次回路取信號時應確認已可靠短接或接地。第三條是環境條件，工作溫度范圍為0℃至50℃，存儲溫度為-20℃至60℃，寒冷季節從室外移入或夏季暴曬后應待機身回溫再通電，避免凝露引起絕緣下降。第四條是供電與接地，交流100-260V、直流100-300V、48V輔助直流與以太網供電任選其一即可，機殼接地必須牢固，否則不僅影響安全也會惡化測量。作業應兩人配合并穿戴與電壓等級相匹配的防護用品，先接參考地與中性線后接相線，拆除時順序相反。長期布點還應注意固定牢靠，整機重量3.7kg，懸掛或疊放時要防止墜落。

配置思路是按被測對象確定通道分配，再按精度要求選定時間同步源，最后按數據回傳需求選擇通信通道。電壓側共有四路交流通道對應三相與中性線，另有一路直流通道，標稱滿量程為1000V，最大峰值測量能力為8000V，輸入阻抗3MΩ，因此中低壓系統可直接接入，更高電壓等級須經互感器降壓。電流側同樣為四路對應三相與中性線，另有一路可作接地或直流通道，其中前四路電流鉗輸入為0至10V峰值，第五路為0至3V峰值，選配電流鉗時必須核對輸出電平落在相應區間內。時間同步的選擇直接決定多點數據能否對齊：僅用內部實時時鐘時誤差為每24小時約1s，接入網絡時間服務器可達50μs至100μs量級，衛星同步與串行時碼同步為100μs至200μs量級，長波時碼同步約±15ms；做多點比對或行波類分析應優先選用高精度同步源。通信方面提供三路以太網、一路無線網絡、以太網供電輸出、四路數字量輸入以及兩種串口，可按現場網絡條件靈活組合。供電支持交流100-260V、直流100-300V、48V輔助直流以及標準以太網供電。
