若工作以單人巡檢、多點短測與隨身攜帶為主，NanoVIP ONE的二百二十克重量、二十四小時電池與四吉字節存儲優勢明顯，能顯著降低現場負擔并覆蓋多數單相與平衡三相巡檢任務。更大型便攜分析儀通常通道更多、支持不平衡三相與電壓暫降暫態捕捉，適合復雜配電系統的深度診斷，但體積重量更大、投入更高。選擇時應先看被測系統是單相、平衡三相還是不平衡三相，NanoVIP ONE僅支持平衡接線與直流，若現場存在不平衡負荷或需要暫降方向分析，則須選多通道機型。對以諧波普查、能耗統計與基礎電參量記錄為目的的例行巡檢，NanoVIP ONE在便攜性與性價比上更合適；對故障溯源與合規檢測則建議更大機型。歸根到底，應按測量深度與移動頻率權衡，避免為低頻的深度診斷長期背負笨重設備，也避免用輕量?jī)x器硬扛它不支持的不平衡分析。對于以偶爾抽查為主的崗位，輕量機身還能降低長期攜帶的疲勞與損耗。

NanoVIP ONE采用真有效值采樣原理，對電壓電流信號每周期采集一百二十八個樣點并隨四十至七十赫茲頻率自適應，把連續的交流波形轉換為數字序列后再做運算。電壓通過單通道四兆歐輸入阻抗直接接入或經電壓互感器變換，電流經可互換柔性電流傳感器轉換為可測信號，兩者共同推導出功率、電能與功率因數等電參量。儀器對采樣數據做快速傅里葉類運算，提取最高二十五次諧波數值并繪制直方圖，同時保留電壓電流波形供示波觀察。測量結果按用戶設定的存儲周期寫入內部閃存，記錄周期可為一秒至十五分鐘不等。直流測量功能使它能覆蓋太陽能與電池等直流系統。全部計算在機身內完成，配合軟件可在電腦端進一步做趨勢與報表分析。單通道架構雖定位巡檢，但同步的電壓電流采樣仍能保證基波與諧波提取的準確性，滿足現場快速量化電能質量的需求。

NanoVIP ONE的核心優勢是極致的輕便與靈活性。二百二十克的機身使它可單手操作、隨身巡查，告別大型儀器需背負搬運的不便。柔性電流鉗最大可測六千安，配合可互換傳感器覆蓋從細導線到粗母排的廣泛回路，而許多笨重設備受固定鉗口限制。四吉字節內存保存六萬八千八百條記錄、最長二十四小時電池續航，足以支撐一整天的脫離電源巡檢。聲光報警在超限時即時提示，通用串行總線導出與電腦軟件遠程分析讓數據流轉順暢。它支持單相、平衡三相與直流，諧波分析達二十五次并帶波形與示波功能，在輕量機身內集成了常規電氣分析與電能計量。對于追求機動、經濟與夠用的現場工程師，這種小巧設計顯著提高了巡檢效率，也讓更多基層崗位有能力開展常態化的電能質量抽查，從而在問題擴大前及早發現隱患。在節能診斷外包與內部巡檢混合的模式下，它也可作為基準儀器校驗其他表計。

使用NanoVIP ONE前須確認電壓測試線絕緣完好并在額定等級內，儀器電壓接線為柔性線纜配防護刀片插頭，長期過載能力線對線九百伏交流、線對中性六百伏交流，且電壓線標注一千伏三類至六百伏四類防護，嚴禁超等級接入更高電壓系統。電流須使用原廠可互換柔性傳感器，更換后核對變比，否則計量錯誤。該儀器僅支持單相、平衡三相與直流，不可用于不平衡三相回路測量。鱷魚夾最大開口四十五毫米、適配三十二毫米以內導線，夾接須牢固防止脫落打火。工作環境溫度零下十至零上五十五攝氏度、濕度不超百分之九十五，避免在凝露或過熱處使用。電池請使用規定堿性或鎳氫電池，注意極性，長期不用取出以防漏液。測量時先接電壓后接電流、拆線時相反，并在帶電回路前做好個人防護，可進一步降低誤操作帶來的安全風險。長期存放前還應取出電池并置于干燥環境，防止漏液腐蝕端子與電路板。

判定NanoVIP ONE的數據是否合格，主要看諧波與電參量是否超出通行限值。電壓總諧波畸變率與各次諧波含有率可對照電能質量相關標準中公共電網的允許水平，例如中低壓電網對總畸變率與單次諧波均有明確上限，超過即說明存在諧波污染。電流諧波則反映負載的整流與開關特性，過大可能危及變壓器與電容設備。設備輸出的二十五次諧波直方圖幫助用戶快速定位主要諧波次數，配合軟件可做趨勢對比。頻率應穩定在額定工頻極小偏差內，功率因數偏低提示無功偏大需補償。由于儀器為巡檢定位，建議把記錄數據導入電腦按標準限值曲線復核，對超差回路進一步核查諧波源、三相負荷與電能質量，再制定濾波或補償改善方案。通過改造前后兩次測量的直方圖對比，還能直觀驗證治理措施的實際效果，形成以數據驅動的閉環優化。

NanoVIP ONE適合低壓、中壓平衡三相、單相及直流現場的輕量化電能質量檢測。在配電系統運維中，它可用于能耗監測、諧波排查與電壓驟升驟降的事件記錄；在熱電聯產與新能源項目中，可采集并網點的電參量做基礎評估。由于僅重二百二十克且支持電池供電最長二十四小時，它非常契合現場巡檢、工地抽查與臨時數據采集，便攜機身能輕松帶入機房、工商業配電間與狹窄設備柜。其柔性電流鉗適配最大六千安回路，適合粗電纜與母線排測量。需要指出的是，該儀器面向平衡系統，不支持不平衡三相與電壓暫降專項捕捉，更適合做短期記錄與基礎電能質量普查，而非長期在線合規監測。對于巡檢人員每日走訪多個配電點的場景，它的輕便與長續航優勢尤為明顯，可減少往返取數與設備搬運的時間成本。在老舊廠房與新裝產線并存的現場，按回路特性分級配置儀器往往更劃算。

NanoVIP ONE的諧波分析輸出最高二十五次諧波數值與直方圖，其諧波處理思路與國際電工委員會諧波測量分組方法一致，即把采樣頻譜按次序列出各次含有率與總畸變率，便于用戶量化電網中的諧波污染程度。電壓總諧波畸變率與電流總諧波畸變率作為關鍵指標，可對照電能質量相關標準中針對公共電網的限值區間評估是否超標。設備雖為輕量巡檢定位，未內置完整的公共電網質量合規性自動判定，但所測二十五次諧波數據可由配套軟件按通行限值做后處理評估。對于四十至七十赫茲工頻與直流系統，它的諧波與波形觀測足以支撐諧波源初判、濾波效果核查與節能改造前后對比。工程實踐中，常把其記錄的各次諧波直方圖與限值曲線疊加，快速識別主要諧波次數，為后續加裝濾波器或調整整流設備提供依據，是現場快速量化諧波水平的實用手段。

NanoVIP ONE電壓測量精度在小于三百五十伏交流時為讀數的正負百分之零點五加滿量程百分之零點二，大于三百五十伏時為正負百分之零點五加滿量程百分之零點一；電流隨鉗額分四檔，均約讀數的正負百分之零點五加滿量程百分之零點一至零點二。功率精度為正負百分之一加滿量程百分之零點二，功率因數角誤差正負零點五度，頻率誤差正負零點零一赫茲，有功電能計量一級、無功電能二級。每周期一百二十八個采樣點配合四十至七十赫茲自適應，保證了基波與二十五次諧波提取的穩定。電壓輸入四兆歐、電流輸入十千歐的高阻抗設計降低了對被測回路的負載效應。盡管為單通道輕量設計，其精度足以支撐巡檢級諧波普查、能耗統計與電參量評估，滿足多數現場快速診斷需求。在電磁環境不極端的中低壓配電現場，該儀器能提供可信的趨勢數據與諧波水平，作為問題初篩與改造前后對比的可靠依據。

NanoVIP ONE通過機身七個雙功能按鍵在圖形點陣屏上操作，用戶先按被測系統選擇單相、平衡三相或直流模式，連接電壓柔性線與電流傳感器后儀器即開始測量。屏幕數據每秒刷新，可查看電壓、電流、功率、功率因數、頻率、諧波與波形，超限時屏幕與聲音同時報警，報警日志可回看五條。數據按設定周期自動存入四吉字節閃存，最多六萬八千八百條，記錄完成后通過通用串行總線接口導出到電腦，由配套軟件做深度分析與報表生成，也可經接口實現設備遠程控制。外接電源選件提供寬電壓交流轉七點五伏直流輸出，無外接時由四節干電池或鎳氫電池供電，最長續航二十四小時。整個流程無需復雜配置，適合現場快速上手。配合柔性線纜與可互換電流傳感器，用戶在不同回路間切換時只需更換鉗型探頭并重新選定變比，即可繼續測量，極大簡化了多點巡檢的操作步驟。

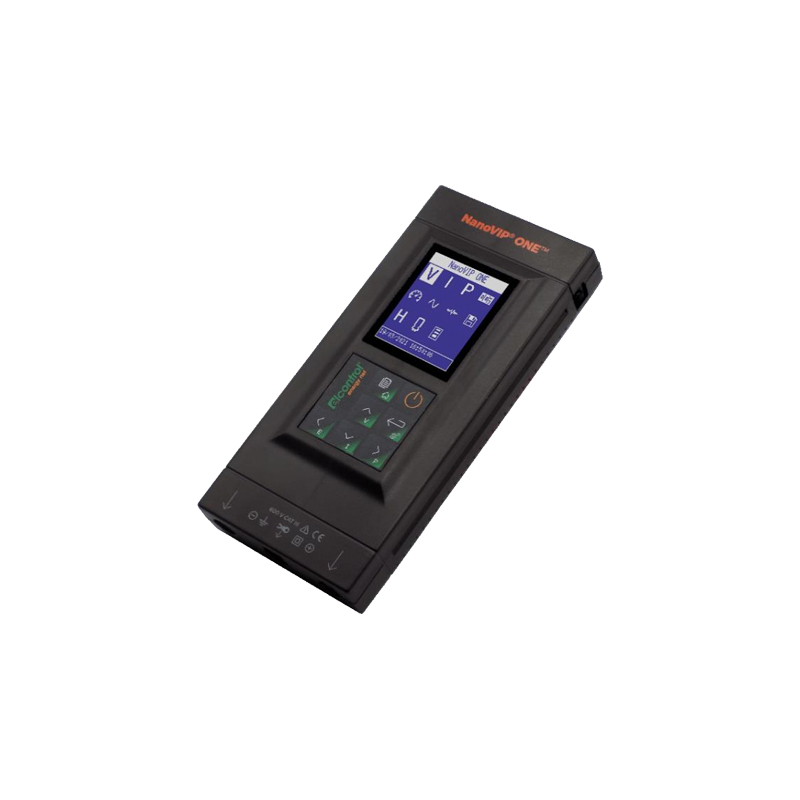

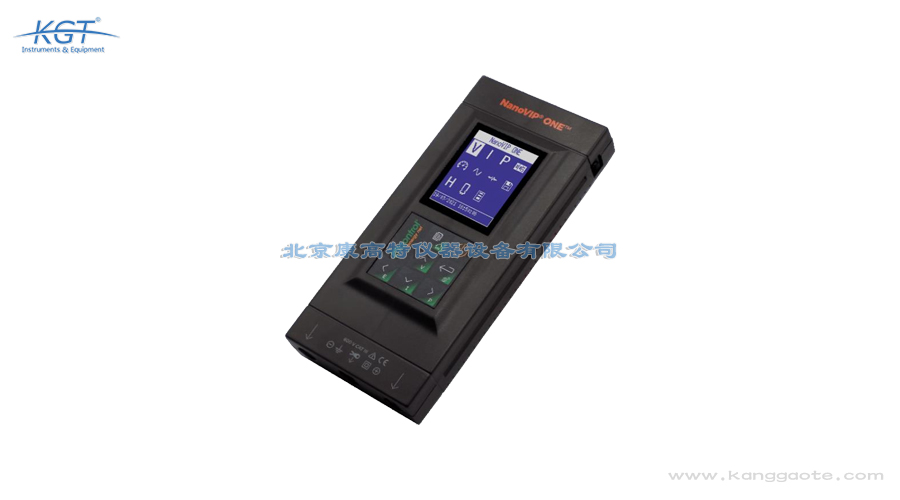

NanoVIP ONE是意大利Elcontrol Energy推出的超輕便攜電能質量分析儀，整機僅重二百二十克，外形小巧，主要面向現場巡檢與臨時數據采集。它支持單相、平衡三相以及直流系統的電氣參數測量，可完成電壓、電流、有功、無功、視在功率、頻率、功率因數與電能計量，并具備最高二十五次諧波分析與波形觀測能力。設備內置四吉字節存儲空間，最多可保存六萬八千八百條測量記錄，配合聲光報警與柔性電流鉗，最大可測電流達六千安。通過通用串行總線接口導出數據并可在計算機上實現遠程操控，配套專業軟件做深度分析。對于配電系統能耗監測、諧波排查、電壓驟升驟降故障記錄以及熱電聯產項目參數采集，它都是一款經濟且便于攜帶的現場評估工具。其輕量化設計讓單人即可完成多點輪測，顯著降低外出巡檢的體力負擔與設備投入，是基層運維與節能診斷中常用的隨身儀表。
