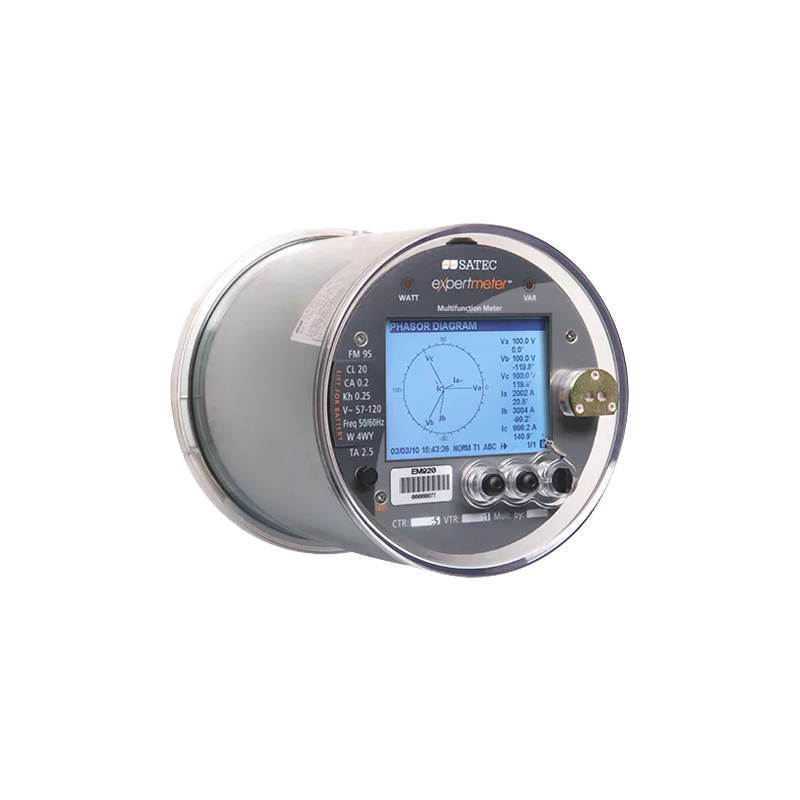

以色列SATEC EM920電能質量分析儀

品牌：以色列 SATEC
分類：電能質量分析
應用領域：電網，電廠，其他，
測試對象：
國際標準：
國家標準：
產品文檔：

聯系方式：010-68460051
Tel：13520131150

立即詢價

以色列 SATEC EM920電能質量分析儀，采用模塊化附加模塊設計，計量精度可達 0.05%，性能優于 0.2S 級貿易結算標準。搭載 16MB 大容量存儲，4 路波形記錄儀，支持高速暫態捕捉，滿足 EN50160、IEC 61000 系列標準。

以色列SATEC EM920電能質量分析儀產品介紹
SATEC EM920 eXpertmeter? 是一款插座式*電能分析儀，具備精密測量與擴展能力。
EM920 獨有的 “附加模塊” 模塊化設計，是其擁有出色通用性的關鍵；該設計開創性地將智能化、控制與通信功能集成至電氣計量設備。SATEC 的附加模塊理念，可根據不斷變化的需求對電表進行配置，既節省現場調試時間，也避免后期高昂的設備更換成本。技術升級可對原有老舊設備進行賦能改造，快速、經濟地響應不斷變化的市場需求。
EM920 eXpertmeter?*電能表，性能超越 0.2S 級貿易結算計量要求。設備配備大容量長期存儲器，用于存儲負荷與趨勢曲線；內置*電能質量分析功能，可檢測并記錄對電力系統有危害的波形事件與故障電流。
相較于普通電能表，EM920 eXpertmeter?可采集更大體量的實時數據，實現更快分析、更優決策。用戶可獲取更全面的數據信息，在降低成本的同時提供更*的服務。

功能特點
- **模塊化**：支持附加模塊，可隨業務增長更改配置，無需整機返廠改造。
- 附加輸入 / 輸出插槽：可加裝脈沖計數輸入，或輸出電能脈沖。
- 實時示波：實時查看電能質量（波形）。
- 16MB 內置存儲器，長期存儲數據。
- 可選遠程顯示模塊 (RDM)：LED 前面板顯示。
- 符合 EN 50160 電能質量標準。
- 計量精度可達 0.05%，滿足貿易結算級要求。
- *電能質量波形記錄（4 路波形記錄儀）。
- 每周期采樣：32?1024 點可配置。
- 高速暫態檢測：60Hz 工況下最短可捕捉 17 微秒暫態。
- 性能指標優于 EN 50160 標準。
- 滿足 IEC 61000?4?7、IEC 61000?4?15、IEC 61000?30 標準。
- 支持 ITI（CBEMA）曲線。
- 變壓器 / 線路損耗補償，*支持 8 點互感器（VT、CT）誤差修正。

應用領域
EM920 eXpertmeter?系列適用于電力公用事業互聯點、需要*數據用于規劃的各類變電站，也可安裝于重要用戶的進線側，實現高品質供電監測。
- 可安裝于老舊變電站 —— 這類站點原本幾乎沒有監測數據。直接替換原有插座式電表，即可獲取以往無法得到的監測信息。
- 強大的長期監測與存儲能力，可保存長達數月的采集數據。可記錄分時電價（TOU）、負荷曲線、* / 最小值、自定義報表等規劃與維護工程師必需的數據。
- 支持多協議同步通信：可通過 MODBUS、DNP3.0、MV90 協議通信，同時采集電壓暫降 / 暫升、暫態等電能質量事件。
- 設備本地可查看諧波工況，憑借獨有的 “定向諧波功率流向” 功能定位故障誘因。
- 查看實時示波圖，評估電能質量。
- 多級密碼保護，防止非授權訪問。
- 時間同步（IRIG?B、以太網 SNTP），時間精度 1 毫秒。

以色列SATEC EM920電能質量分析儀技術參數

參數	滿量程 @輸入范圍	精度 %讀數	精度 %滿量程	測量條件	量程
電壓 V1?V3	120/207 × PT 變比 @120V	0.05	±0.05	1%?140%	0~999000V
電壓 V1?V3	69/120 × PT 變比	0.1	±0.05	1%?140%	0~999000V
V4 電壓（計算）	69/120 × PT 變比	—	±0.5	5%?140%	—
線電流 I1?I4	CT 一次電流	±0.06	±0.06	1%?200%In	0~100000A
故障電流 I1?I4	CT 一次電流	±0.5	—	200%?1000%In	0~100000A
有功功率	3×V 滿量程 ×CT/1000	0.2	—		PF	≥0.5*	-10000000~+10000000kW
無功功率	3×V 滿量程 ×CT/1000	0.3	0.04		PF	≤0.9*	-10000000~+10000000kvar
視在功率	3×V 滿量程 ×CT/1000	0.2	0.02		PF	≥0.5*	0~10000000kVA
功率因數	1	—	0.3		PF	≥0.5；I≥2%FSI	-0.999~+1.000
頻率?50Hz	50Hz	—	±0.02	40?65Hz	40.00?64.99Hz
頻率?60Hz	60Hz	—	±0.02	45?70Hz	45.00?69.99Hz
總諧波畸變 THD	999.9	1.5	0.1	THD≥1%；V(I)≥10%FSV(FSI)	0?999.9
總需量畸變 TDD	100	—	1.5	TDD≥1%；I≥10%FSI	0?100
有功電能輸入輸出	—	ANSI C12.20 20 級 0.2S	—	—	0?999999.99MWh
無功電能輸入輸出	—	IEC62053?22 0.5S 級（0≤	PF	≤0.9）	—	—	0?999999.99Mvarh
視在電能	—	IEC62053?22 0.2S 級	—	—	—
對稱分量?電壓	電壓滿量程	1	—	10%?120%FS	同電壓量程
對稱分量?電流	電流滿量程	1	—	10%?120%FS	同電流量程
故障區間對稱分量?電流	電流滿量程	3	—	200%?1000%FS	±180.0°
相角	—	1°	—	*
交流電壓輸入 3 路電壓 + 1 路中性輸入；50/60Hz；高輸入阻抗＞10MΩ - 標準參考電壓 Un：57.73~120V 相電壓（經 PT）；線電壓 100?207V。 - RMS 電壓范圍 0?144V；電能質量測量峰值 288V。 - 最大線?線電壓：500V 有效值。 - 帶電?地短時過電壓：240V 有效值；暫態過電壓 1.5kV 峰值。 - 啟動電壓：0.1% Un。 - 每相功耗＜0.2VA。 - 1 分鐘相?地抗過壓 4000V 交流。 - 額定沖擊電壓 6000V 峰值。 - 端子：C12.10 標準插座刀片端子。 > 未來選項：Un=277V 相電壓（無需 PT），線電壓 480V。
交流電流輸入 3 路（可選 4 路）電流輸入，電氣隔離。 - 基礎型號額定 In=5A（TA=2.5A）；Imax：10A、20A。 - 可測最大短路電流 10×In。 - In=5A 時每相功耗＜0.2VA。 - 啟動電流：0.1% In。 - 1 秒非重復耐受過流 50×In。 - 隔離耐壓 4000V 交流。 - 端子：C12.10 插座刀片端子。
高速狀態數字輸入光隔數字輸入 - 標配 2DI：干接點，內部 24VDC 饋電。 - 可選模塊 8DI。 - 開路電阻＞1MΩ；閉合電阻＜100Ω。 - 采樣 1ms；絕緣耐壓 2500VAC/1min。
