DEWETRON DEWE3-A8/A12/A8-PA電能質量分析儀的工作原理建立在模塊化TRION與TRION3測量板卡與高采樣前端之上。設備通過隔離高速通道把電壓、電流及各類傳感器信號接入板卡，由板載模數轉換以每秒最高五百萬次的速率完成數字化，再交由內置工控主機運行OXYGEN軟件進行實時運算。對于功率與電能質量分析，主機依據采樣序列計算有功功率、無功功率、視在功率、頻率與各次諧波分量，進而得到總諧波畸變率、三相不平衡度、電壓暫降與暫升、供電中斷以及閃變等電能質量指標。設備利用TRION-SYNC-BUS、GPS、PTP以及IRIG等多種同步手段保證多通道乃至多機之間的時間一致，使分布在不同測點的信號能在同一時間基準下比對，從而支持復雜混合信號臺架試驗中的精密關聯分析。在功率計算中，軟件采用同步采樣與數字濾波抑制頻譜泄漏，對基波與各次諧波分別提取，從而得到準確的功率分量與畸變指標。針對電壓暫降與暫升，設備以周波為單位跟蹤有效值變化，一旦幅值偏離門檻即標記事件并保存前后波形。對于瞬態與中斷，高速采樣能捕捉短時跌落并記錄持續時間與深度。傳感器信號經隔離調理后送入板卡，保證微弱模擬量不被

DEWETRON DEWE3-A8/A12/A8-PA電能質量分析儀在環境適應性方面通過了多項國際耐久標準，其中正弦振動測試滿足EN 60068-2-6，沖擊測試滿足EN 60068-2-27，隨機振動達到EN 60721-3-2:2018規定的2M4等級，證明其能夠承受運輸與現場使用的機械應力。在電能質量分析維度，設備借助OXYGEN軟件輸出的諧波、不平衡、電壓暫降暫升與閃變等指標，其計算方法遵循IEC 61000-4-30所定義的電能質量測量框架，并可與EN 50160供電質量統計要求相對照，諧波分量統計符合IEC 61000-4-7的加窗與分組原則。對于需要計量級時間基準的場合，設備支持GPS與PTP高精度同步，使多機測量結果可在統一時鐘下比對，滿足實驗室與外場對數據一致性的要求。工作溫度范圍為零到五十攝氏度，預熱后可低至零下二十攝氏度，配合十至八十百分比濕度與無凝露要求，說明其面向真實工業環境而非僅實驗室。存儲溫度可達零下二十到七十攝氏度，便于長途運輸與倉儲。正弦振動耐久按每方向二十個循環、一倍頻每分掃頻，沖擊按半正弦十五g十一毫秒六方向，驗證機箱與內部連接可承受搬運與車載顛簸

選擇DEWETRON DEWE3系列時應先按通道規模與功率分析需求區分三款機型。若測試對象通道數中等且不需要多相功率分析，DEWE3-A8以八槽機箱提供最高六十四路隔離高速通道，足以覆蓋常見電機與電力電子實驗。當測點眾多、需要接近一百路同步采集時，DEWE3-A12以十二槽提供最高九十六路通道更合適。若任務涉及多相功率測量，例如多相電機、復雜傳動或需要十六個功率相同步計算的場合，則應選DEWE3-A8-PA，它在A8機箱上增加多相功率分析并配備冗余傳感器供電以保證外場可靠。三款均支持TRION與TRION3可換板卡與OXYGEN軟件，差異主要在通道上限、插槽數量與是否具備功率分析功能，用戶可據此結合預算與擴展計劃決策。對于預算敏感且僅做電能質量記錄的用戶，A8已能勝任多數配電監測；有振動溫度等機械量需求時應確認插槽余量，避免后期擴展受限。A12適合測點密集的整車或整機試驗，但體積重量略增，搬運需預留空間。A8-PA的價值在十六相功率與冗余供電，若僅測三相或單相則不必為此增加投入。建議先列清信號清單與未來擴展方向，再對照三款的通道數、插槽與功率功能下單，可減少重復購置帶來的浪費。

使用DEWETRON DEWE3-A8/A12/A8-PA電能質量分析儀須重視電氣與機械安全。設備額定輸入為交流一百至二百四十伏，現場取電前應確認供電在九十至二百六十四伏范圍內并使用帶接地的電源，避免過電壓損壞電源模塊。連接高壓被測回路須由具備資質的人員操作，先斷電再接線，核對電壓電流量程與被測信號峰值，防止超過通道標稱造成危險。機箱雖具備無風扇長壽命設計，但工作環境應保持十至八十百分比濕度且無凝露，溫度在零到五十攝氏度。搬運時留意典型十五千克重量與四百五十六乘二百七十三乘三百二十四點五毫米體積，避免劇烈碰撞。外場多機擴展要注意同步線纜與供電走線分離，雷雨天氣應停止戶外高壓側測量以保障人身與設備安全。高壓接線須使用絕緣工具并佩戴防護用具，雷雨或鄰近雷擊環境應斷開外引線。機箱通風口不可遮擋，無風扇機型依賴自然散熱，堆疊其他設備會影響溫升。更換板卡前務必關機斷電，防止靜電損壞精密模塊。移動設備應使用原廠提手與包裝，避免插槽受沖擊松動。現場取電若來自被測回路附近，應確認電源質量，必要時加隔離變壓器。所有接地端須可靠連接，既保護人員也降低共模干擾，提升測量可信度。

DEWETRON DEWE3-A8/A12/A8-PA電能質量分析儀的精度與抗干擾能力來自隔離高速通道與模塊化前端設計。每路通道相互隔離，可有效抑制共模干擾與地電位差對微弱信號的影響，配合TRION3高速模塊優化，使采樣在每秒最高五百萬次下仍保持低噪聲。設備進行功率與電能質量運算時，由內置Intel i7主機與十六或三十二吉字節內存保障實時處理，結果穩定。抗振方面，設備通過EN 60068系列振動沖擊標準與2M4隨機振動等級，無風扇架構降低灰塵侵入并提升平均無故障時間，A8無風扇時長達約兩萬四千八百小時。多機借助GPS與PTP同步消除時鐘漂移，使分布測點的數據可在同一基準比對，從而在復雜電磁與機械環境中獲得可信的關聯測量結果。隔離通道配合差分輸入可抑制現場常見工頻共模干擾，使小信號測量更穩定。TRION3模塊針對高速優化，降低采樣時鐘抖動帶來的相位誤差。內置主機的大內存支持邊采邊算，避免緩沖溢出造成丟點。環境耐久標準從側面反映其抗振抗沖擊能力，適合車載與野外。平均無故障時間在兩萬小時以上，意味著長期監測可靠性高。對于極微弱信號，可選用低噪聲板卡并縮短引線，進一步改善信噪比，從而獲得更純

DEWETRON DEWE3-A8/A12/A8-PA電能質量分析儀適用于實驗室與外場兩大環境的混合信號測試。在新能源領域，它可對光伏、風電與儲能變流器的功率特性及并網電能質量進行評估；在電力電子測試中，能夠采集逆變器、整流器與電機的動態波形并分析諧波與效率。汽車與航空航天行業利用該設備記錄振動、應變、溫度以及CAN總線信號，完成部件臺架試驗與整車聯合測試。其十六個功率相測量能力使A8-PA特別適合多相電機與復雜傳動系統的功率分析。在現場故障排查中，設備可攜帶至變電站或工廠配電點，對電能質量擾動做長時間記錄與事件定位。多機通過同步接口擴展后還能搭建大規模通道系統，滿足風場、整車試驗場等需要海量測點同步的測試任務。在儲能與充電樁測試里，設備可記錄充放電過程中的電流諧波與功率波動，評估對配電網的影響。對于科研院校，它常用于教學演示與課題研究，讓學生直觀觀察電能質量現象與測量方法。其便攜機箱配合冗余供電，使野外線路與移動試驗車也能部署。由于支持CAN總線與計數器信號，它還能同步采集控制指令與轉速脈沖，構建電驅系統從指令到響應的完整數據鏈，幫助工程師定位由控制時序引發的電能質量問題。

操作DEWETRON DEWE3-A8/A12/A8-PA電能質量分析儀時，先依據測試對象在八槽或十二槽機箱中插入對應的TRION與TRION3測量板卡，連接電壓、電流及傳感器引線并確認隔離通道接線正確。開機后通過十八點五英寸多點觸控屏進入OXYGEN軟件，新建工程并配置各通道量程、采樣率與同步方式，可選TRION-SYNC-BUS、GPS、PTP或IRIG。在軟件中設定需要記錄的功率、諧波、閃變、不平衡與事件項，選擇連續記錄或閾值觸發模式，數據寫入可插拔固態硬盤。測試結束后在OXYGEN內回放波形、計算電能質量指標并導出報表。外場使用A8-PA時應接入冗余傳感器供電以保證測量連續，多機測試需先完成同步接口互聯再統一啟動采集。首次使用建議先在實驗室用已知信號校準通道增益與相位，確認板卡測量準確再赴現場。配置采樣率時應兼顧頻寬與存儲，高速率適合瞬態捕捉但占用空間大。閾值觸發需合理設置上下限，過嚴會頻繁誤錄，過寬則漏掉輕微擾動。長時間記錄前應估算硬盤容量，必要時更換更大固態硬盤。導出時優先保留原始數據以便事后復算，報表只作匯報用途。遇到同步異常，應檢查GPS天線位置或PTP網絡時鐘，保證各

DEWETRON DEWE3-A8/A12/A8-PA電能質量分析儀采集的數據在OXYGEN軟件中完成判定。軟件按設定對錄波回放，自動計算各通道的有功、無功與視在功率，并依據電能質量方法得出總諧波畸變率、各次諧波幅值與相位、三相不平衡度、電壓暫降暫升、供電中斷與閃變指標。判讀時可將諧波最大值與允許限值比較，觀察不平衡度是否超過正序負序比值門檻，檢查暫降暫升的持續與幅值，結合事件時間戳定位擾動發生時刻。多機同步數據可在統一時間軸疊加，分辨擾動在配電系統中的傳播路徑。分析結論可導出為報表或原始數據文件，供電能質量工程師評估設備兼容性與電網擾動源，進而提出濾波、補償或運行方式調整的建議。在判定諧波超標時，應區分背景諧波與偶發擾動，連續超標的測點更可能是固定源。電壓暫降需結合幅值與持續時間按設備耐受曲線判斷影響，頻繁淺暫降同樣值得關注。閃變指標可用于評估照明與電機抖動投訴是否由電能質量引起。三相不平衡分析能發現單相負荷分配不均或斷相隱患。將電能質量事件與功率變化關聯，可判斷擾動來自負載投切還是上游電網。最終應將結論形成趨勢報告，對反復出現的事件優先治理，從而提升系統供電質量與設備壽命。

DEWETRON DEWE3系列相比傳統固定通道電能質量分析儀的核心優勢在于模塊化與可擴展性。傳統設備通道類型與數量在出廠時即固定，遇到新傳感器或更多測點往往需整套更換；該系列通過TRION與TRION3可更換板卡，用戶可自行插拔更換測量模塊，靈活適配電壓、電流、振動、應變、溫度與CAN等不同類型信號。其十八點五英寸觸控屏與內置工控主機讓配置、記錄、分析、導出在單機完成，無需外接電腦。豐富同步方案包含TRION-SYNC-BUS、GPS、PTP與IRIG，配合多機擴展可構建跨測點時間一致的大系統。A8-PA的冗余傳感器供電與十六相功率測量進一步擴展了多相測試能力，使一臺便攜設備兼具實驗室臺架與現場電能質量分析的雙重用途。在數據處理層面，OXYGEN提供統一工程文件管理，不同批次測試可在同一界面比對，降低學習成本。相比依賴外部采集卡加筆記本的組合，一體化設計減少了線纜故障點與現場布置時間。模塊化板卡還延長了設備生命周期，當某類測量需求淘汰時可只更換板卡而非整機。同步總線的存在讓多臺設備像一臺大系統般工作，這是許多固定通道儀器難以實現的。對于既要電氣又要機械量的用戶，單臺DEWE3即可替代

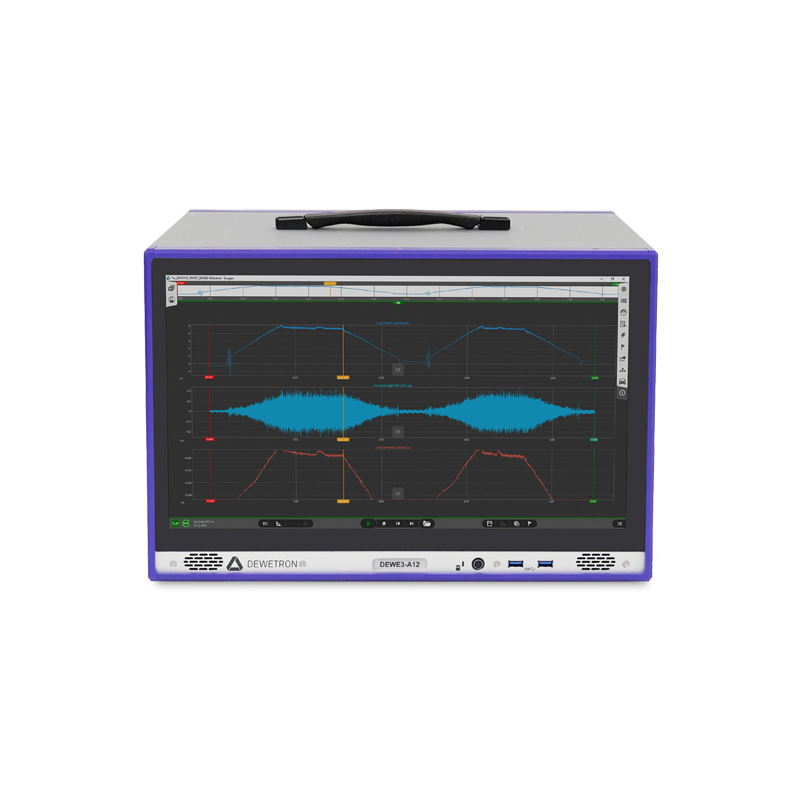

奧地利DEWETRON DEWE3-A8、A12與A8-PA是同一便攜式一體化混合信號采集平臺下的三款電能質量分析儀。該系列采用一體化便攜機箱設計，自帶十八點五英寸多點觸控顯示屏并內置工控主機，屬于面向實驗室與外場測試的便攜采集設備。其中A8機型最高提供六十四路隔離高速通道，A12機型最高提供九十六路隔離高速通道，采樣率覆蓋每秒一百次到每秒五百萬次；A8-PA機型在A8架構基礎上額外集成多相功率分析能力，可完成十六個功率相的同步測量。系列設備以模塊化TRION與TRION3可更換板卡為核心，用戶能夠依據測試對象自行更換測量模塊，配合OXYGEN分析軟件完成配置、記錄、分析與導出的全流程。它既能開展功率、電能質量、振動、應變、溫度以及CAN總線等混合信號采集，也可通過多機同步擴展通道規模，適用于新能源、電力電子、汽車與航空航天等領域的臺架試驗與現場故障排查。與傳統單一電能質量儀器不同，該平臺把電氣功率測量與振動、應變、溫度等機械量采集融為一體，用戶在一次接線中即可同時獲得電氣與物理信號，便于分析電機效率、傳動損耗與電能質量之間的關聯。設備提供豐富通訊與高速固態硬盤存儲接口，支持將結果導入
