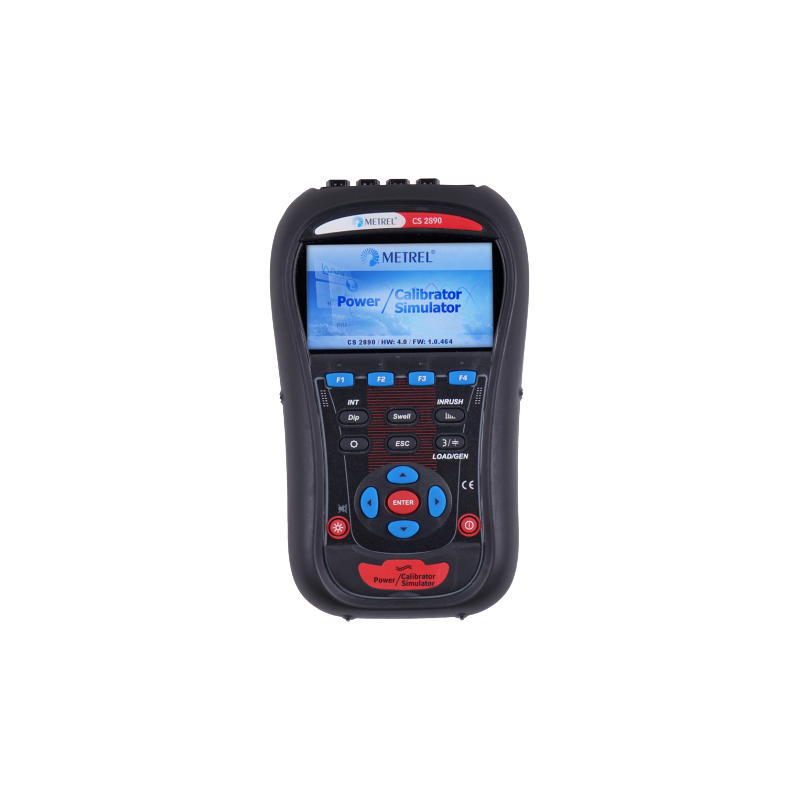

德國METREL CS 2890功率校準儀核心參數如下：交直流電壓測量范圍覆蓋0~1000V，交直流電流測量范圍覆蓋0~100A，功率測量準確度等級可達0.02級，頻率測量范圍為DC~1MHz，絕緣測試最高輸出電壓可達10kV，絕緣電阻測量范圍上限10TΩ，支持最高50次諧波測量，采樣率最高可達20MS/s。該設備符合多項國內國際行業標準，國際層面符合IEC 61010電氣測量設備安全標準、IEC 61869電能計量互感器標準要求；國內層面符合GB/T 19862電能質量監測設備通用要求、JJG 597交流電能表檢定規程、JJF 1638功率校準器校準規范的相關要求，可滿足絕大多數工業、電力、計量領域的校準精度要求。

使用METREL CS 2890開展絕緣檢測需嚴格遵守以下操作規范：首先確認待測設備完全斷電，且已通過專用放電工具完成充分放電，嚴禁對帶電設備開展絕緣測試；其次根據待測設備的絕緣等級選擇對應測試電壓檔位，可選1kV、5kV、10kV三個等級，設置合理的測試時長，常規測試時長不低于1分鐘；第三接線時需將高壓測試夾牢固連接待測部位，接地測試夾連接可靠接地端，確認測試區域無無關人員后啟動測試；測試過程中嚴禁觸碰任何測試端，避免觸電風險；測試完成后需等待設備自動完成放電程序，待設備提示放電完成后再拆除接線，嚴禁在潮濕、易燃易爆環境下開展絕緣測試。

該設備完全可以適配新能源領域的各類功率設備校準需求，首先針對光伏、風電領域的逆變器設備，該設備可模擬不同工況下的交直流功率輸入，校準逆變器的交直流轉換效率、功率因數、諧波發射等參數，支持1kHz以內的中頻功率校準，適配部分風電變流器的中頻工況測試需求。針對充電樁領域，可校準交直流充電樁的電能計量模塊、功率控制模塊，支持直流功率0.02級校準精度，滿足直流充電樁的計量校準要求。針對儲能領域，可校準儲能變流器的充放電功率計量精度，適配雙向功率流動的校準需求。同時該設備支持自定義諧波輸出，可模擬新能源并網場景下的諧波干擾工況，測試功率設備在復雜工況下的計量性能，完全滿足新能源企業的研發測試、出廠檢定、運維校準全流程的功率校準需求。

該設備的量值傳遞體系完全符合國際計量局（BIPM）的量值溯源要求，內置的電壓、電流、功率基準均可溯源至國家功率基準和國際功率基準，設備出廠時已完成全量程的誤差校準，所有校準參數均附帶原始校準數據。設備內置誤差修正存儲模塊，可存儲全量程范圍內的系統誤差修正系數，每次采樣時自動調用修正系數對測量數據進行修正，確保測量數據的準確性。設備支持校準原始數據的不可篡改存儲，所有校準數據均附帶時間戳、設備編號、校準參數等溯源信息，可實現校準數據的全鏈條追溯。使用該設備出具的校準數據滿足國內計量檢定機構的量值傳遞要求，也符合CNAS認可的第三方檢測機構的檢測數據溯源性要求，無需額外進行溯源驗證即可用于出具合規的校準、檢測報告。

該設備核心技術參數覆蓋全量程功率校準需求，電壓測量/輸出范圍為0~1000V AC/DC，電流測量/輸出范圍為0~100A AC/DC，有功功率校準精度可達0.02級，無功功率校準精度為0.05級，相位角測量分辨率達0.001°，頻率測量范圍覆蓋40Hz~1kHz，支持最多50次諧波信號輸出與測量，諧波測量精度優于0.1%。設備內置6路獨立18位高分辨率ADC，采樣率達1MS/s，多通道采樣同步誤差低于10ns，內置大容量存儲可存儲10萬組以上原始校準數據，支持變比自定義設置適配各類互感器校準需求，整機功耗低于80W，工作溫度范圍為-10℃~50℃，儲存溫度范圍為-20℃~70℃，相對濕度適配范圍為10%~90%無凝露，既滿足實驗室高精度校準的環境要求，也可適應現場復雜工況下的便攜校準需求。

METREL CS 2890可用于強制檢定計量器具的校準工作，完全符合我國計量監管相關要求：該設備0.02級的準確度等級，滿足JJF 1638《功率校準器校準規范》的性能要求，可覆蓋0.2級及以下精度的交直流電能表、功率表、電能質量分析儀、互感器等強制檢定計量器具的量值傳遞工作；其測量數據的準確度、穩定性均符合《中華人民共和國計量法》對計量標準器具的性能要求，校準原始數據可作為計量檢定、計量仲裁的有效依據，適配市場監管部門、法定計量檢定機構開展強制檢定相關的校準工作需求。

使用METREL CS 2890開展現場校準需提前完成以下準備工作：首先確認現場測試環境符合要求，環境溫度需控制在0~40℃之間，相對濕度小于80%，周邊無強電磁輻射源、無易燃易爆物品，若現場電源不穩定需提前配備UPS供電設備；其次提前摸底待校準設備的參數信息，包括量程、精度等級、額定電壓電流等，選擇適配的測試線纜、電流互感器等輔件，避免超量程測量；第三設備到場后需先通電預熱15分鐘，觸發內部自校驗程序確認設備狀態正常；最后提前清理測試區域，設置安全警示標識，劃定測試安全區，禁止無關人員進入，確保現場操作的安全性。

使用METREL CS 2890開展功率校準需遵循規范操作流程：首先完成前期準備，確認設備外觀無破損，將設備放置在水平操作臺，連接供電電源后預熱30分鐘，觸發內部自校準程序消除溫漂、時漂誤差；其次完成接線，確認待測設備處于斷電狀態，按照相序要求連接電壓測試夾、電流互感器或直接電流測試線，確認接線牢固無虛接；第三選擇校準模式，根據待測設備的參數選擇交直流模式、對應量程、校準項目，設置采樣時長與校準次數；最后啟動自動校準程序，待設備完成所有數據采集后，系統自動計算測量偏差，可直接導出原始校準數據用于后續分析，操作全程需遵守電氣安全操作規范。

METREL CS 2890的功率分析功能可覆蓋多類專業測量需求：基礎測量層面，可實現有功功率、無功功率、視在功率、功率因數、相位角、頻率等常規功率參數的高精度測量；寬頻測量層面，支持0.1Hz~1MHz寬頻范圍內的功率譜分析，可適配高頻開關電源、軍工電氣設備的特殊功率測量需求；諧波分析層面，支持最高50次諧波的功率分量測量，可用于電網諧波功率溯源、無功補償裝置的諧波抑制效果驗證；暫態測量層面，可捕捉最高1ms的暫態功率脈沖，準確采集設備啟停、故障瞬間的功率波動數據，符合GB/T 17626.7《電磁兼容 試驗和測量技術 供電系統及所連設備諧波、諧間波的測量和測量儀器導則》的要求，測量數據可導出為通用格式用于后續深度分析。

METREL CS 2890在能效測評場景下具備多項顯著使用優勢：一是全參數同步測量能力，單次測量即可同步采集電壓、電流、有功功率、無功功率、功率因數、諧波等20余項電氣參數，無需更換設備即可完成工業用電設備的全維度能效核算，符合GB/T 15316《節能監測技術通則》的檢測要求；二是高刷新率設計，數據刷新率最高可達10ms，可精準捕捉設備啟停、負載波動瞬間的功率變化，避免漏測動態能耗數據；三是內置能效計算模型，可直接根據測量數據輸出設備能效等級、單位產品能耗等參考數據，無需人工二次核算，大幅提升能效測評的工作效率與數據準確性，適配工業企業、節能監察機構的能效測評需求。

使用該設備開展校準工作需遵守多項操作規范，首先使用前需確認設備在檢定有效期內，開機后需預熱30分鐘以上，待內部基準源穩定后再開展校準工作，避免溫漂帶來的測量誤差。接線前需確認待校準設備的輸入額定值，避免輸出電壓、電流超過待校準設備的額定值導致設備損壞，接線時需確保電壓回路無短路、電流回路無開路，高壓輸出時需做好絕緣防護，避免觸電風險。現場使用時需遠離強電磁干擾源，避免在強磁場、強輻射環境下開展校準工作，若必須在干擾環境下使用需做好電磁屏蔽措施。校準前需確認設置的變比、校準點參數與待校準設備的參數一致，避免參數設置錯誤導致校準數據無效。設備長期不用時需存放在干燥、無塵的環境中，避免內部元器件受潮影響精度，每次使用前需對設備的基本功能進行自檢，確認設備狀態正常后再開展工作。

METREL CS 2890采用高速同步采樣技術作為核心測量原理，設備內置6通道16位高速AD轉換器，最高采樣率可達20MS/s，可同步采集電壓、電流的瞬時值，通過內置的數字信號處理模塊完成有效值、有功功率、無功功率、功率因數、諧波等參數的計算。為保障數據可靠性，設備內置高穩定度的電壓、電流基準源，年漂移量小于5ppm，量值可溯源至國家最高計量基準；每次啟動校準前可觸發內部自校驗程序，自動修正環境溫度、濕度帶來的測量偏差；同時設備具備抗電磁干擾設計，符合EMC Class B標準，可在復雜工業現場環境下保持測量穩定性，數據誤差遠低于行業標準要求的上限。
