這一系列采用智能測量驗證與自糾正機制來解決接線出錯的老問題，可通過數字方式驗證并糾正連接錯誤。設置階段由基于計算機的引導式圖形化應用程序帶著走，一步步確認接線方式、探頭量程與標稱電壓，避免憑記憶配置時漏項；接好線后儀器會自行核驗相序與通道對應關系，判斷結果直接反映在電源按鈕的指示燈上，黃燈表示存在連接錯誤，糾正之后指示燈轉為綠色，現場無須打開電腦也能確認狀態。若發現某相電壓與電流不匹配或方向反了，可在軟件中做數字化糾正，不必再次進入帶電區域拆裝線路，這既節省時間也降低作業風險。配套附件同樣為減少出錯而優化：無纏結的扁平電壓線不易絞在一起，細柔性電流探頭在狹小空間也能順暢套裝，磁性懸掛組件讓主機穩穩固定在柜內或柜外。這一整套機制的意義在于把測量不確定性提前消除，避免辛苦記錄數周之后才發現數據方向錯誤而無法使用。

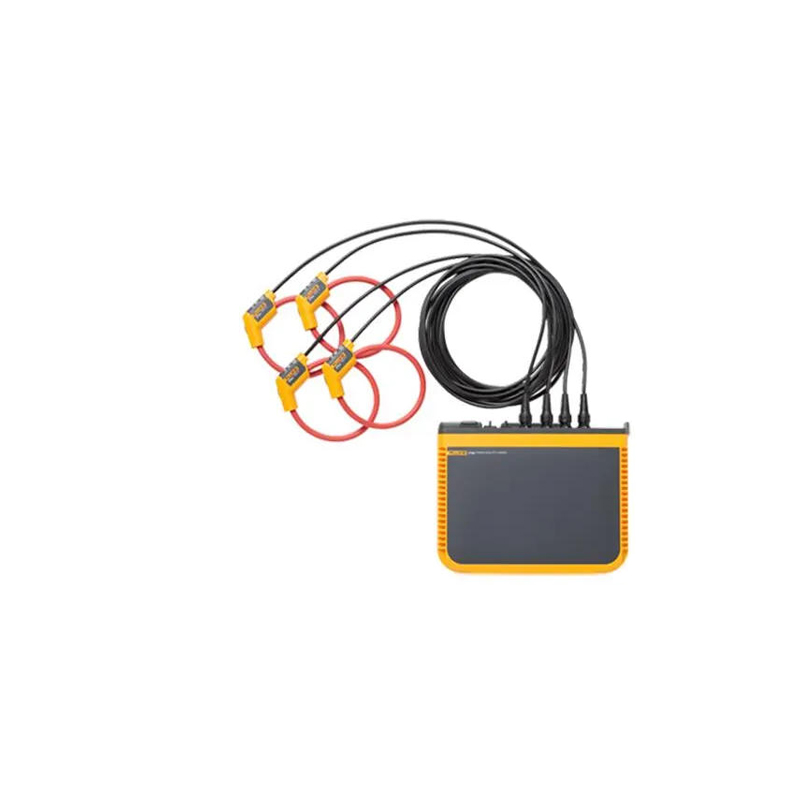

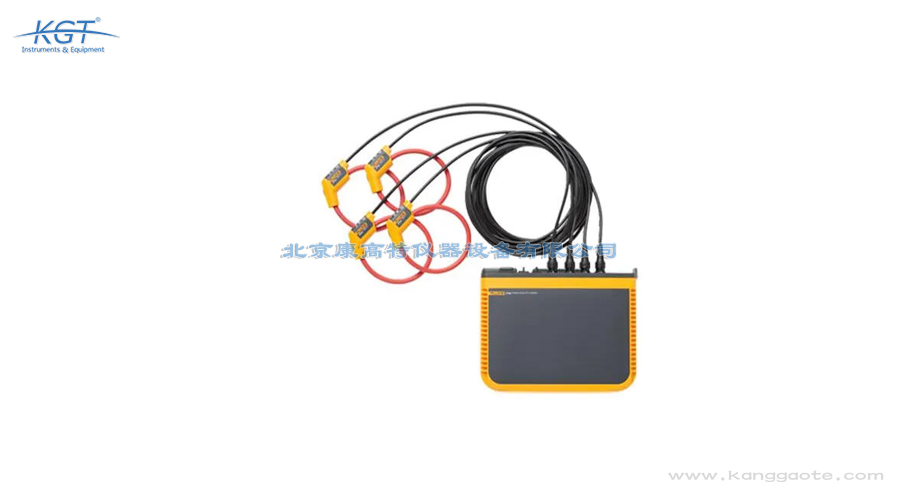

Fluke 1742、Fluke 1746與Fluke 1748是同一系列的三相電能質量記錄儀，體積小巧、堅固耐用，專為需要靈活排查故障、量化能量利用率并分析配電系統的技術人員和工程師設計。它們完全符合國際電能質量標準，能同時記錄數百個參數并捕獲事件，因此那些間歇出現、靠短時測量抓不到的問題也能被留在記錄里。測量范圍覆蓋三相電壓和電流以及零線電流，配備三相和零線電壓導線與四個柔性電流探頭，一次布置即可看住整個回路。儀器內部可存儲二十多個不同的記錄會話，自動記錄各類電能與電能質量變量，方便隨時掌握趨勢變化。隨附的Energy Analyze Plus軟件負責下載與分析，可按常用標準迅速評估進戶線、變電站或負載處的電能質量水平，并生成報告。機身尺寸為23厘米乘18厘米乘5.4厘米，能塞進緊湊型配電板的狹小空間；配合無線連接可直接在現場查看數據，減少在潛在危險環境中的逗留時間，也少了反復穿戴個人防護裝備的麻煩。

該系列的四個電流輸入可為所連接的傳感器自動選擇模式，實際測量范圍完全由所配探頭決定，因此搭配的核心是讓量程與被測電流匹配。細柔性電流探頭i17XX-flex1500 IP 24對應1 A至150 A與10 A至1500 A兩檔，參考條件下內在準確度為讀數的百分之一加量程的百分之零點零二；i17XX-flex3000 IP 24對應3 A至300 A與30 A至3000 A，準確度為讀數的百分之一加量程的百分之零點零三；i17XX-flex6000 IP 36對應6 A至600 A與60 A至6000 A，準確度為讀數的百分之一點五加量程的百分之零點零三；小電流場合可選i40s-EL電流鉗，覆蓋40 mA至4 A與0.4 A至40 A，準確度為讀數的百分之零點七加量程的百分之零點零二。選擇時應保證實際電流大于所選量程的百分之十，否則功率與諧波指標的相對誤差會明顯放大。安裝上要求羅氏線圈把被測導體置于中心位置，鉗形探頭也應夾在初級導體上，柔性探頭的搭扣必須鎖緊，否則讀數會偏低而難以察覺。另外要注意波峰系數限制，電流鉗輸入與羅氏線圈輸入對應的允許波峰系數不同，被測電流畸變嚴重時應適當放大量程

該系列采用十六位同步采樣，在50或60 Hz系統下取樣頻率為10.24 kHz并與電源頻率同步，輸入信號頻率允許42.5 Hz至69 Hz，電壓與電流通道帶寬為42.5 Hz至3.5 kHz。數據寫入內部閃存，典型容量相當于二十個記錄會話，每個會話為期四周、間隔一分鐘并含五百個事件，因此一次布測足以覆蓋完整的月度生產周期。基本間隔記錄的參數包括電壓、電流、輔助輸入、頻率、電壓與電流總諧波失真、功率、功率因數、基波功率、位移功率因數和電能量，平均間隔可在一秒、五秒、十秒、三十秒、一分鐘、五分鐘、十分鐘、十五分鐘、三十分鐘之間選擇；最小與最大值取每半周期更新的全周波有效值，輔助與功率量按二百毫秒更新。能量儀表模式另有需求間隔，可設為五、十、十五、二十或三十分鐘，用于統計電能量、功率因數與最大需量。取數方式包括U盤、無線下載、有線以太網或計算機連線，其中一個外部端口專門用于下載，主機可以留在原位繼續記錄。

該系列可捕獲的事件包括電壓暫降、驟升與中斷以及電流浪涌，其中Fluke 1748還能記錄電源信號事件和低頻瞬態。觸發記錄的深度分幾類：有效值曲線圖按每半個電壓和電流周期更新的全周波有效值記錄，最長可達十一秒，足以覆蓋跌落發生、持續與恢復的完整過程；電壓和電流波形記錄最長二百毫秒，對應十個或十二個周期，用來觀察畸變形態與陡沿細節；電源信號按所配置頻率以十個或十二個周期的有效值記錄，最長一百二十秒。浪涌電流的曲線圖基于半周期有效值的穩態觸發生成，可用于判斷電動機啟動或變壓器投入引起的沖擊程度。電力線信號支持兩個用戶定義頻率，最高到3 kHz，適合排查載波信號干擾。事件記錄同時帶有日期、時間戳與嚴重程度信息，配合有效值曲線可直接看出擾動幅度與持續時間的關系，進而與設備停機、保護動作的時刻對應起來，把疑似原因縮小到具體回路。

選型的關鍵差別在于事件細節的記錄深度：Fluke 1748包括事件波形捕獲與有效值事件曲線圖，并附帶日期、時間戳和嚴重程度信息，同時具備電源信號與低頻瞬態的事件能力，因此最適合需要追溯擾動潛在根源、判斷損壞原因的深度診斷任務。若工作重點是長期趨勢記錄、能量利用率量化與合規評估，對逐次事件的波形還原要求不高，則Fluke 1742或Fluke 1746這樣的配置已能滿足，同樣符合嚴格的電能質量測量標準并具備完整的諧波、間諧波、不平衡、閃變和快速電壓變化測量能力。附件配置上也有差異，磁性懸掛組件與所有型號兼容，可在配電板內部或外部方便安全地固定儀器，而在Fluke 1748上作為標準配置提供。實際決策時可以這樣把握：日常巡檢與能耗分析選基礎配置，事故分析、設備頻繁故障溯源、需要向第三方舉證的場合選帶波形捕獲的高配，多點同測的項目則可混合使用，把高配放在最關鍵的測點上。

影響精度的因素首先是環境溫度。參考條件為23攝氏度上下5攝氏度、運行至少三十分鐘、無外部電場與磁場、相對濕度低于百分之六十五；在零至45攝氏度區間內內在精度按兩倍計，超出該區間按三倍計，另有溫度系數規定在28攝氏度以上或18攝氏度以下時每攝氏度增加零點一倍的指定精度，因此高溫柜內長期記錄應留出誤差余量。其次是電流條件，技術指標要求輸入電流大于電流量程的百分之十，羅氏線圈需把導體置于中心、鉗形探頭應夾在初級導體上，偏心或搭扣未鎖都會帶來附加誤差；電流和功率的評估還必須把探頭本身的準確度計入，例如有功功率在功率因數不低于零點九九時的誤差因探頭型號而異。第三是電壓設定，標稱電壓需落在100 V至500 V范圍內并與實際相符，該值同時作為百分比誤差的基準。此外諧波在低幅值時按量程給出限值，閃變指標誤差為百分之五，評估細小畸變時應結合這些下限判斷結果是否有意義。

這一系列具備靈活的供電方式，可以直接由被測電路取電，因此現場沒有插座也不影響工作。通過安全輸入插頭從測量電路供電時，可用電壓范圍為100 V至500 V，儀器會在該區間內自動適應，無須手動切換檔位；若現場方便接市電，也可使用MA-C8適配器與標準電源線供電，對應范圍為100 V至240 V。功耗方面最大為50 VA，使用適配器供電時最大為15 VA，主電源頻率允許50或60 Hz上下浮動百分之十五，效率不低于百分之六十八點二，僅使用標準電源輸入時最大空載損耗小于0.3 W。內部鋰離子電池規格為3.7 V、9.25 Wh，通常可提供約四小時運行時間，充電時間小于六小時，電池可由使用者自行更換。電池的主要作用是抵御臨時性電力中斷，讓停電前后的記錄保持連續，而不是長期脫離外部電源工作。因此長周期任務應盡量從被測回路穩定取電，把電池當作兜底手段，這樣既省去布線又不會因短時失電丟失關鍵數據。

這一系列的電能質量測量符合IEC 61000-4-30 A類第三版，并按IEC 62586-1與IEC 62586-2作為PQI-A-PI類設備實現，諧波遵循IEC 61000-4-7的一類要求，閃變符合IEC 61000-4-15與IEEE 1453，功率計算參照IEEE 1459，合規性評估對應EN 50160。這意味著記錄結果既能滿足嚴格的測量方法要求，也能直接進入標準化的評估流程。報告環節由Energy Analyze Plus軟件承擔一鍵式輸出，可按EN 50160、IEEE 519、GOST 33073等常用標準生成標準化報告，也能導出PQDIF或NeQual兼容格式交給第三方軟件繼續處理。若當?shù)匾笈c通用標準不同，可使用可編程的電能質量極限值，讓判定門檻符合本地規定。軟件還提供電能質量狀況匯總表，把各參數的合格情況集中呈現并保留每項的詳細數據，便于快速定位薄弱環節。需要相關性分析時，可自選任意已記錄參數組合成自定義視圖，把電壓事件、諧波和負荷曲線放在同一時間軸上比對。要讓報告結論站得住腳，還應注意幾點配套要求：諧波分組方式可按應用需要配置為子組、分組或僅諧波組，同一項目內

該系列專為惡劣安裝環境設計，工作溫度范圍為負25至正50攝氏度，無電池存放時可低至負25攝氏度、高至正60攝氏度，帶電池存放范圍為負20至正50攝氏度，與IP65電壓輸入適配器配合使用時整體具備IP65防護等級，因此戶外配電箱和潮濕粉塵環境也能布測。安全方面，測量部分按IEC 61010-2-033達到CAT IV 600 V與CAT III 1000 V，可用于進戶線以及下游負載處，一般安全要求符合IEC 61010-1、污染等級二，電源部分為過電壓類別四、污染等級二，鋰離子電池符合IEC 62133。電壓輸入為四個通道，即三相相對零線的電壓，最大輸入1000 Vrms、波峰系數1.7，輸入阻抗10 MΩ。安裝時可用磁性懸掛組件把主機固定在配電板內部或外部，并可用標準鏈條或其他安全裝置防止財物損失。機身僅23厘米乘18厘米乘5.4厘米，配合扁平電壓線和細柔性探頭，在擁擠的柜內也能整齊布置而不影響柜門關閉。需要留意的是防護等級依賴配套的輸入適配器，若使用普通輸入方式則不能按同等防水條件對待；在溫度接近上下限的環境里長期記錄時，還應參考精度隨溫度變化的規定來看待數據，并盡量讓主機遠離發熱
