Fluke 1738 可測量 2 至 50 次電壓諧波與電流諧波，總諧波失真按 50 次諧波計算，同時提供 TDD 參數；電能質量測量的平均間隔為 10 分鐘，符合 IEC 61000-4-7 的 1 級方法。采樣端采用 16 位同步采樣，在 50/60 Hz 系統下取樣頻率為 10.24 kHz，并與電源頻率同步，電壓與電流通道帶寬均為 42.5 Hz 至 3.5 kHz。 解讀時要分清三組量。第一組是各次諧波幅值，用來判斷是哪一次諧波突出，例如 5 次、7 次偏高通常指向六脈動整流類負荷，3 次偏高則常見于單相非線性負荷密集的場合。第二組是總諧波失真的數值與變化趨勢，單點超標不如持續超標有說服力，應結合 10 分鐘平均曲線看。第三組是電壓與電流的對應關系，電流諧波大但電壓總諧波失真小，說明系統阻抗較低、承載能力尚可。 輔助判斷還可參考不平衡度與功率因數，該儀器的功率因數精度為 ±0.025。 另外，輔助輸入通道也可用于關聯分析：儀器提供 2 路 ±10 V 直流輔助輸入，采樣率 1 個讀數每秒，比例因數按 mx + b 形式配置，單位可自定義，可把溫度、流量等非電量與諧波數據放在同

Fluke 1738 的電壓測量量程為 1000 V、分辨率 0.1 V，參考條件下基本精度為 ±(0.2% + 0.01%)；頻率測量范圍 42.5 Hz 至 69 Hz，分辨率 0.01 Hz，精度 ±0.1%；電壓總諧波失真與電流總諧波失真精度均為 ±0.5，不平衡度精度為 ±0.2。這些指標是在明確的參考條件下給出的：環境 23 °C ±5 °C、儀器至少工作 30 分鐘、無外部電或磁場、相對濕度小于 65%，輸入為正弦信號、功率因數 1、電源 120 V/230 V ±10%。 影響讀數的主要因素有三類。一是溫度：高于 28 °C 或低于 18 °C 時，每偏離一攝氏度會增加指定精度的 0.1 倍。二是電流大?。狠斎腚娏鲬笥谒x電流量程的 10%，否則誤差會明顯變大。三是探頭位置：使用羅氏線圈或電流鉗時，一次側導體應位于線圈中心。 儀器還提供智能化驗證功能，能在設置階段檢定并糾正常見連接錯誤，從源頭降低測量不確定性。 此外，諧波與不平衡的讀數也有前提：2 至 50 次電壓諧波在幅值不低于 10 V 時為讀數的 ±5%，低于 10 V 時為 ±0.5 V；電流諧波在幅值不低于

Fluke 1738 支持三種數據通路。第一種是本地查看：儀器配有大尺寸彩色觸摸屏和全圖形化顯示界面，現場就能做數據檢查與實地分析。第二種是無線遠程：通過 WiFi 直接連接或接入 WiFi 網絡，可完成文件傳輸和遠程控制，配合 Fluke Connect 移動應用與桌面軟件，不必攜帶計算機到配電間，也不必為了抄表反復進出危險區域，從而保持更安全的工作距離。 第三種是有線導出：USB-A 口用于通過 U 盤傳輸文件和更新固件，最大電流 120 mA；USB-mini 口用于把數據下載到計算機。此外還有藍牙通道，可讀取 Fluke Connect 3000 系列模塊的輔助測量數據，儀器提供 2 路無線輸入，采集速率為 1 個讀數每秒。 下載后的分析由隨附的 Fluke Energy Analyze Plus 軟件包完成，它可以自動為測量結果繪制圖表，幫助識別問題并生成詳細報告，把原始記錄轉化為可直接交付的電能質量與能耗結論。 實際使用中，遠程方式的價值不只是省事：當測點位于高壓室或需要封閉的配電間時，用移動應用查看數據可以顯著減少進入危險區域的次數；同時團隊成員可以共享同一份數據，邊測邊

Fluke 1738 有兩種供電方式。第一種是直接從被測電路取電：使用安全輸入插頭通過測量電路供電時，電壓范圍為 100 V 至 500 V，這在配電柜現場非常方便，不必額外布設臨時電源線。第二種是使用標準電源線，通過 IEC 60320 C7 接口接入 100 V 至 240 V 市電。 功耗方面，整機最大為 50 VA，若采用 IEC 60320 輸入則最大 15 VA；效率不低于 68.2%，符合能效規范，僅在 IEC 60320 輸入時空載損耗小于 0.3 W。主電源頻率適應范圍為 50/60 Hz ±15%。 儀器內置一塊 3.7 V、9.25 Wh 的鋰離子電池，用戶可自行更換，用于在斷電或轉移測點時維持工作。標準操作模式下電池可支撐 4 小時，節電模式下最長可達 5.5 小時，充電時間少于 6 小時。若現場需要長時間連續記錄，建議始終接入測量電路或市電供電，把電池作為短時備用。 選擇供電方式時還要考慮安全與便捷：在進戶線側測量時，儀器 1000 V CAT III、600 V CAT IV 的測量類別配合安全輸入插頭可直接接入，減少了明敷臨時線的風險；若被測回路電壓低于

現場部署 Fluke 1738 建議按四步進行。第一步是選接線方式：儀器支持 1-φ、1-φ IT、分相、3-φ delta、3-φ wye、3-φ wye IT、3-φ wye 平衡、3-φ Aron/Blondel 兩表法、3-φ 開腳 delta 以及僅電流模式，先按配電系統實際形式選定，功率算法才正確。 第二步是接電壓與電流：4 路電壓接三相與零線，4 路電流接柔性探頭，注意被測導體位于線圈中心，探頭量程按負荷電流選擇。第三步是借助儀器的智能化驗證功能做連接檢定，它會提示常見連接錯誤，這一步能顯著降低測量不確定性；優化的用戶界面會按圖形化步驟引導設置。 第四步是設定記錄參數與取電：選定平均間隔與需求間隔，儀器可直接使用安全輸入插頭從 100 V 至 500 V 的測量電路取電，也可以在前面板或 Fluke Connect 應用上完成現場設置，無需返回辦公室，也無需攜帶計算機到現場。 記錄啟動前的最后一步是核對：確認日期時間正確、電壓量程與探頭量程匹配、需要觀察的事件類型已啟用，并查看前面板顯示的實時接線示意是否與預期一致。確認無誤后再開始記錄，中途如需調整間隔，可直接在儀器上操

Fluke 1738 在標準符合性上有明確對標。諧波測量符合 IEC 61000-4-7 的 1 級要求，并覆蓋 IEEE 519 規定的短時間諧波；電能質量測量符合 IEC 61000-4-30 的 S 級，同時滿足 IEC 62586-1 對 PQI-S 類設備的要求；功率與電能量的算法遵循 IEEE 1459；在電能質量合規性方面可按 EN 50160 對測量參數進行評估。 這些標準決定了結果的可用性。IEC 61000-4-30 S 級意味著電壓有效值、頻率、不平衡等量的測量方法與統計口徑都有統一定義，不同儀器在同一測點得到的數據具備可比性，因此記錄結果可以作為供電品質評估與合同爭議分析的依據。諧波按 1 級方法和 50 次諧波計算總諧波失真，也便于與限值對照。 實際使用時仍需注意，儀器記錄的 2 至 50 次諧波、暫降暫升事件與浪涌電流，應結合現場的接線方式、負荷性質與記錄周期一起判讀，單看一個超標點往往不足以定性。 為了讓記錄結果站得住腳，建議在正式測量前先核對儀器設置：接線方式與實際系統一致、標稱電壓與頻率設置正確、平均間隔按電能質量測量要求設定。記錄結束后導出報告時，把

Fluke 1738 以每半周期更新的全周波電壓和電流有效值作為觸發判據，這個量符合 IEC 61000-4-30 定義的 Urms1/2 方法，因此事件捕捉的時刻與標準口徑一致?？刹蹲降氖录愋桶妷簳航怠㈦妷簳荷?、電壓中斷以及浪涌電流。 觸發之后，儀器不僅記錄事件的日期、時間戳和嚴重程度，還會保存事件波形屏幕截圖和高分辨率的有效值趨勢圖。有了波形截圖，就能判斷暫降是矩形跌落還是伴隨波形畸變；有了趨勢圖和嚴重程度標注，則可以把同一次事件與前后負荷變化對照起來，查出電能質量問題的潛在根源。 此外，1738 型號還支持記錄電壓和電流波形，這一點是它區別于同系列基礎型號的地方，為分析瞬態過程提供了更直接的依據。設備的內存按典型配置可容納 500 個事件，配合自動記錄機制，長時間無人值守也不會漏掉關鍵事件。 判讀時建議先把事件按嚴重程度排序，優先處理持續時間較長、幅值偏離較大的暫降；再把同一時段的電流趨勢疊加起來看，判斷事件是由上游電網引起，還是由本側大電機啟動、電容器投切造成。浪涌電流則多與變壓器合閘、電機啟動相關，結合時間戳與負荷操作記錄比對，通常能較快鎖定源頭。

Fluke 1738 采用內部閃存存儲，容量按典型用法可容納 10 個為期 8 周、記錄間隔為 1 分鐘、并包含 500 個事件的記錄會話；設備上還可以保存 20 多個不同的記錄數據會話包。實際能記錄多少個會話、周期多長，取決于用戶設定的參數數量與平均間隔。 平均間隔可由用戶在 1 秒、5 秒、10 秒、30 秒、1 分鐘、5 分鐘、10 分鐘、15 分鐘、30 分鐘之間選擇，間隔越短數據量越大、可覆蓋的時間越短?；鹃g隔下記錄的量包括電壓、電流、輔助輸入、頻率、電壓總諧波失真、電流總諧波失真、功率、功率因數、基波功率、位移功率因數與電能量。 值得注意的是，所有測量值都是自動記錄的，不必擔心錯過趨勢；甚至在日志記錄期間、下載之前，就能在儀器上查看這些趨勢做實時分析。若切換到能量儀表模式，還可以按 5、10、15、20、30 分鐘的需求間隔統計電能量、功率因數、最大需量與電能成本。 在最小與最大值的統計上，電壓和電流按完整周期有效值計算，每半個周期刷新一次，輔助輸入與功率量的刷新周期為 200 ms，因此短時波動也能被記下來。需要提醒的是，內部閃存用戶無法更換，長期項目應規劃好下載周期，

Fluke 1738 提供 4 個電壓輸入通道和 4 個電流輸入通道，電壓輸入對應三相加零線，電流輸入會自動識別所連接的傳感器模式，因此四相電流可以一次接完，不必分兩次測量。最大輸入相電壓為 1000 Vrms，波峰系數 1.7，輸入阻抗 10 MΩ，電壓與電流通道的帶寬均為 42.5 Hz 至 3.5 kHz。 隨附的柔性電流探頭有三種規格：i17xx-flex 1500 12 英寸對應 1 A 至 150 A 與 10 A 至 1500 A 兩檔；i17xx-flex 3000 24 英寸對應 3 A 至 300 A 與 30 A 至 3000 A 兩檔；i17xx-flex 6000 36 英寸對應 6 A 至 600 A 與 60 A 至 6000 A 兩檔。若需測小電流，可選用 i40s-EL 電流鉗，覆蓋 40 mA 至 4 A 與 0.4 A 至 40 A。 在參考條件下，電壓測量精度為 ±(0.2% + 0.01%)，柔性探頭各檔的電流精度在 ±(1% + 0.02%) 到 ±(1.5% + 0.03%) 之間，i40s-EL 電流鉗為 ±(0.7% + 0.02%)。

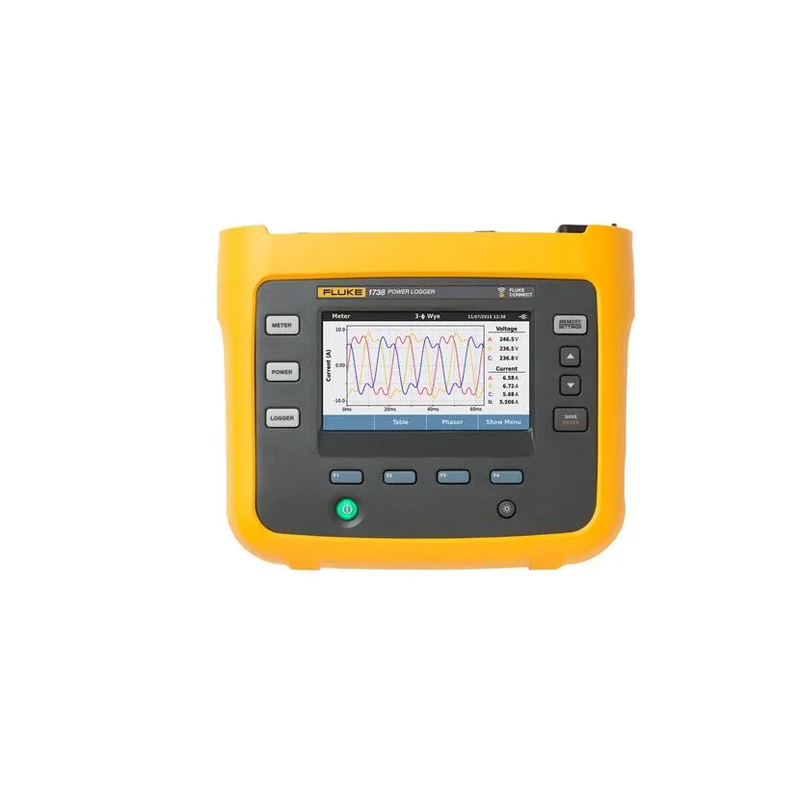

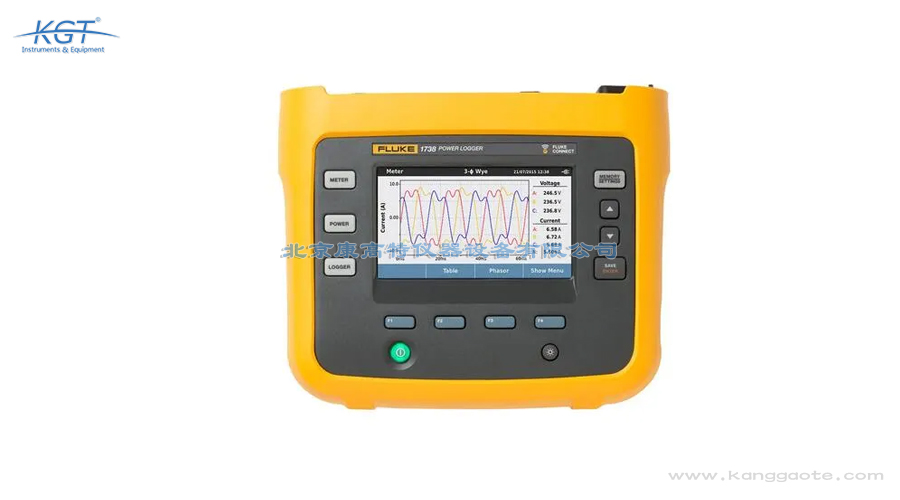

Fluke 1738 是一款三相電能質量記錄儀，核心用途是長期掛網記錄電壓、電流、功率、諧波等參數，幫助使用者掌握配電系統的供電品質與真實能耗水平。它可以自動獲取并記錄超過 500 個電能質量參數，數據既能在本機的彩色觸摸屏上直接查看，也能通過 Fluke Connect 移動應用與桌面軟件遠程讀取。 典型應用場合集中在工廠配電、商業樓宇、電氣運維與能源審計。在這些場合，它可長時間記錄諧波、三相不平衡、電壓暫降與浪涌電流，用來定位設備異常跳閘和停機故障的根源；也可以用于負載容量評估、能耗分析以及節能改造效果的驗證。 配套能力同樣完整：儀器隨附 4 個柔性電流探頭，可同時測量所有三相與零線；隨附的 Fluke Energy Analyze Plus 軟件包能為測量結果繪制圖表，幫助識別問題并創建詳細報告。安全等級為 1000 V CAT III、600 V CAT IV，滿足進戶線和下游負載的使用要求，儀器還能直接從被測電路取電，現場不必另外拉臨時電源。
