UltraTEV Locator局放儀的應用場景覆蓋電力、核工業、軌道交通、水務、環保、大型制造業等多個領域，可滿足不同場景下的高壓設備局放檢測需求。在電力行業，可應用于各級電網公司的變電站日常巡檢、輸變電設備預防性試驗、開關柜狀態評價、GIS設備局放檢測、變壓器局放檢測、電力電纜接頭缺陷排查等場景，也可用于火電、水電、光伏、風電等發電企業的升壓站高壓設備運維檢測；在核工業領域，可用于核島配套高壓配電系統、常規島高壓設備的局放隱患排查，滿足核級電氣設備的檢測安全性要求；在軌道交通行業，可用于地鐵、城際鐵路、高鐵的牽引變電所開關柜檢測、接觸網供電設備局放檢測、車輛段高壓配電系統檢測；在水務、環保行業，可用于大型自來水廠、污水處理廠、垃圾焚燒發電站的高壓配電房預防性檢測；在大型制造業領域，可用于汽車制造、半導體制造、化工等行業的自備電站、高壓配電系統的日常運維檢測。此外該設備支持不停電檢測模式，可在高壓設備正常運行狀態下完成檢測，無需中斷生產或供電，適用于各類對供電連續性要求較高的場景。

UltraTEV Locator局放儀采用多技術融合的局部放電檢測原理，針對不同類型高壓電氣設備的局放特征匹配對應的檢測技術，保障檢測結果的準確性與可靠性。首先是暫態低電壓（TEV）檢測原理，當高壓開關柜內部絕緣出現局部放電時，會產生高頻電磁脈沖，該脈沖會沿開關柜的金屬殼體傳播，在殼體的接地路徑上產生暫態對地電壓信號，設備搭載的暫態低電壓傳感器可捕獲該信號，通過信號強度與傳播時間差計算局放源的位置，定位精度可達30cm，適用于開關柜內部絕緣放電的檢測與定位。其次是超聲波檢測原理，局部放電發生時會伴隨產生高頻聲波振動，設備內置的超聲波傳感器可捕獲開關柜表面的聲波信號，識別表面放電故障；搭配壓電式超聲波探頭時，可穿透SF6充氣柜的金屬殼體捕獲內部局放產生的超聲波信號，實現SF6充氣柜的局放檢測；外接延伸式超聲波傳感器可深入狹窄、人員難以觸及的空間開展檢測，外接超聲波聚波器可提升遠距離檢測的信號強度，適配復雜現場的檢測需求。第三是高頻電流（RFCT）檢測原理，當電纜內部出現局部放電時，放電產生的脈沖電流會通過電纜的接地線導出，RFCT高頻電流傳感器可耦合接地線上的高頻脈沖信號，識別電纜的局放

UltraTEV Locator局放儀完全適配核工業領域的各類電氣檢測需求，針對核工業的特殊要求做了多維度的適配設計：首先是標準適配，設備符合IAEA國際原子能機構輻射防護相關標準、GB 18871《電離輻射防護與輻射源安全基本標準》，可在核設施的低劑量輻射環境下穩定運行，檢測數據不受輻射干擾，準確性不受影響；其次是精度適配，30cm的定位精度可在核工業復雜的電氣環境下快速鎖定故障點，大幅減少檢測人員在輻射區域的停留時間，降低人員的輻射暴露風險，符合核工業的輻射防護要求；第三是檢測對象適配，支持壓電式超聲波探頭檢測SF6充氣柜的局部放電，適配核工業領域大量使用的SF6充氣柜的運維檢測需求，同時支持3-66kV全系列中壓電氣設備的局放檢測，覆蓋核島、常規島的所有中壓電氣設備檢測場景；第四是資質適配，設備支持CNAS計量校準，檢測數據具備法定效力，可作為核設施安全評估的官方依據，滿足核工業領域監管單位的要求。該設備適用于核電廠日常運維巡檢、涉核電氣設備故障檢測、核設施安全評估、輻射環境監測等核工業核心場景，可滿足核工業運營企業、監管單位的兩類用戶需求。

UltraTEV Locator局放儀針對水務行業的特殊使用環境做了多維度適配，核心優勢包括：第一是抗干擾能力強，設備搭載的高靈敏度超聲波傳感器、暫態低電壓傳感器經過特殊優化，可在水務領域潮濕、多水汽、背景噪音大的地下泵站、污水處理廠等場景下穩定捕捉局放信號，不會受到環境噪音、水汽的干擾，檢測數據穩定性和準確性高；第二是定位精度高，30cm的定位精度可快速定位深埋地下的泵站供電電纜、潮濕環境下的開關柜內部局放故障點，不需要大面積開挖地面或者拆解設備，大幅降低水務行業電氣運維的時間和經濟成本；第三是環境參數同步檢測能力，可實時采集檢測現場的溫濕度數據，輔助運維人員判斷局放故障是否由潮濕環境導致的絕緣能力下降引發，提升故障溯源的效率，方便運維人員針對性采取防潮措施，減少同類故障復發；第四是檢測覆蓋全面，支持RFCT傳感器檢測長距離供電電纜的局部放電，適配水務領域長距離加壓泵站供電電纜的絕緣測試需求。該設備適用于自來水廠、污水處理廠、加壓泵站、輸水隧道的電氣設備運維巡檢、故障排查、絕緣定期測試等場景，完全滿足水務運營企業的檢測需求。

工業制造領域的高壓電氣設備一旦發生絕緣故障，會導致整條生產線停機，帶來巨大的經濟損失，UltraTEV Locator局放儀可從多個維度提升工業制造企業的電氣運維能力：第一是實現不停電檢測，不需要中斷生產即可完成車間內3-66kV中壓開關柜、生產設備供電電纜的局放檢測，不會影響正常的生產秩序，特別適配連續生產型制造企業的運維需求；第二是提升故障排查效率，30cm的定位精度可快速定位局放故障點，大幅縮短故障排查時間，減少生產線停機損失，針對突發的電氣異常，可在短時間內鎖定故障位置，快速恢復生產；第三是實現故障預判，多傳感融合的檢測方式可全面識別內部絕緣放電、表面放電、電纜局放等多種故障類型，漏檢率低，可提前發現潛在的絕緣故障，方便企業安排計劃性運維，避免突發停機帶來的生產損失；第四是降低運維成本，設備操作簡單，企業內部的一線運維人員經過簡單培訓即可獨立完成檢測，不需要定期聘請專業的第三方檢測機構，大幅降低長期運維成本；第五是支撐運維體系建設，設備的歷史數據存儲功能，可方便企業對生產設備的電氣絕緣狀態進行趨勢分析，制定合理的預防性運維計劃，提升生產設備的運行可靠性。該設備適用于汽車制造、電

UltraTEV Locator局放儀的核心技術參數如下：適用檢測對象為3-66kV中壓開關柜、進出線電纜、SF6充氣柜；局放定位精度可達30cm，處于行業領先水平，遠高于普通局放儀1-2m的常規定位精度；傳感器配置包含暫態低電壓（TEV）傳感器、內置超聲波傳感器、RFCT高頻電流互感器傳感器、壓電式SF6專用超聲波探頭，同時支持外接延伸式超聲波傳感器、超聲波聚波器拓展檢測范圍；支持環境溫濕度同步采集，數據存儲容量可滿足單次巡檢上萬個檢測點的數據存儲需求；操作方式為全中文觸屏操作，適配國內運維人員的使用習慣。其30cm的高精度定位能力，可在密集開關柜組、地下電纜廊道、狹窄設備艙等復雜環境下，快速鎖定局放故障的具體位置，不需要大面積拆解設備或者開挖地面，大幅降低故障排查的時間和成本，對于B端用戶而言，高精度可直接減少設備停機時間，提升運維效率，最終提升投資回報率。該精度水平可滿足電力、核工業、水務等所有目標行業的精準檢測需求，無論是精細化的設備故障定位，還是大范圍的日常巡檢，都能提供穩定可靠的檢測結果。

在環保領域，UltraTEV Locator局放儀的核心應用場景包括：垃圾焚燒發電廠、危廢處理廠、污水處理廠等環保設施的高壓電氣設備日常運維巡檢、絕緣狀態測試，避免電氣設備故障引發的環保設施停運，防止出現污染物泄露等環保事故；環保設施安全評估、環境監測中的電氣安全檢測，設備檢測數據準確性高，可連續穩定運行在廢氣、粉塵等復雜環境下，不受非放電類干擾信號的影響，檢測數據可作為官方環境評估的有效依據，滿足環保領域G端監管單位、B端運營企業的檢測需求。在軌道交通領域，該設備的核心應用場景包括：地鐵、輕軌、城際鐵路的牽引供電系統開關柜、牽引電纜的日常運維巡檢，可在非運營時段快速完成全線路供電設備的局放檢測，提前預判潛在故障；牽引供電系統故障排查，30cm的定位精度可在軌道交通有限的地下空間內快速定位局放故障點，減少停運排查時間，保障軌道交通的正常運行；新建軌道交通線路的供電系統竣工驗收，設備符合軌道交通行業相關技術標準，檢測數據可作為竣工驗收的有效依據。兩個領域的用戶均可通過設備的中文觸屏操作界面快速完成檢測，不需要復雜的前置培訓，適配一線運維人員的使用需求。

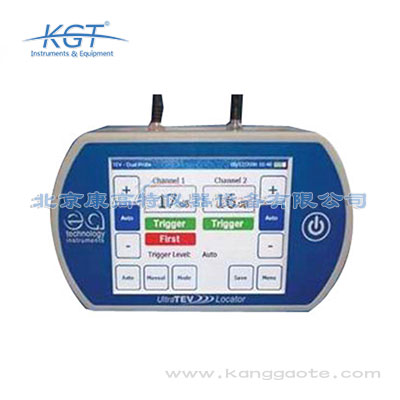

UltraTEV Locator局放儀是英國EA品牌的高性能局部放電檢測儀，核心功能包括：可對3-66kV中壓開關柜及進出線電纜的局部放電進行測量和定位，定位精度可達30cm；搭載暫態低電壓傳感器可檢測和定位開關柜的絕緣內部放電，內置超聲波傳感器可檢測表面放電，配套R(shí)FCT傳感器可檢測電纜中的局部放電，搭配壓電式超聲波探頭可檢測SF6充氣柜內的局部放電超聲波信號；支持外接延伸式超聲波傳感器和超聲波聚波器，適配復雜場景的檢測需求；可同步測量檢測現場的環境溫度和濕度，輔助判斷故障誘因；具備完整的數據獲取和存儲功能，搭載中文觸屏操作界面，支持多種顯示和自定義設置功能。該設備的適用場景覆蓋六大行業：電力行業的變電站運維巡檢、開關柜故障檢測、電纜絕緣測試、新建電站驗收；核工業的核島/常規島電氣設備絕緣測試、輻射監測；水務行業的泵站、水處理廠電氣設備巡檢、地下電纜故障檢測；環保行業的環保設施安全檢測、環境評估；軌道交通的牽引供電系統開關柜、牽引電纜巡檢；工業制造的生產車間高壓電氣設備絕緣測試、故障排查，可滿足不同場景下的局部放電檢測需求。

英國EA UltraTEV Locator局放儀屬于專業局部放電檢測類高壓電氣測試儀器，核心功能覆蓋多類型高壓電氣設備的局放檢測與定位，可滿足多行業的絕緣狀態檢測需求。其核心技術參數包括：第一，檢測覆蓋范圍與定位精度，可適配3-66kV電壓等級的中壓開關柜及進出線電纜的局部放電測量與定位，局放源定位精度可達30cm，可精準鎖定故障位置；第二，傳感器配置與適配能力，內置暫態低電壓傳感器，用于檢測和定位開關柜絕緣內部放電；內置超聲波傳感器，用于檢測設備表面放電；支持RFCT高頻電流傳感器接入，用于檢測電纜中的局部放電信號；同時支持壓電式超聲波探頭接入，可檢測SF6充氣柜內的局部放電超聲波信號，還可外接延伸式超聲波傳感器、超聲波聚波器，適配狹窄空間、遠距離等特殊檢測場景；第三，輔助功能與操作配置，額外搭載環境參數檢測模塊，可同步測量電站現場的環境溫度與濕度，用于修正環境因素對檢測結果的干擾；設備自帶數據獲取與本地存儲功能，配備全中文操作界面，支持多種數據顯示與參數設置功能，采用觸屏式操作邏輯，降低一線檢測人員的操作門檻。該設備可廣泛適配電力、核工業、軌道交通、水務、環保等多行業的檢測需求，B

對于B端工業企業用戶而言，UltraTEV Locator局放儀的高檢測精度可在局部放電缺陷萌芽階段就完成隱患識別，提前預判高壓設備故障風險，避免突發停電事故帶來的生產停滯、原材料報廢、設備損壞等損失，根據高壓運維行業統計數據，使用該設備開展定期巡檢的企業，高壓配電系統的非計劃停機率可降低40%以上，每年可減少數十萬至數百萬不等的生產損失，設備投入的ROI（投資回報率）可在12至18個月內實現正收益。同時該設備的非接觸式檢測模式不需要停電作業，不會影響企業的正常生產運營，不需要額外協調停電窗口期，可大幅降低運維檢測的時間成本和協調成本；設備操作簡單，普通運維人員經過基礎培訓即可獨立完成檢測工作，無需依賴第三方檢測機構，可大幅降低每年的預防性試驗外包成本。對于G端公共服務類用戶而言，使用該設備開展公共區域配電設施、市政供電系統、軌道交通供電系統的巡檢，可大幅降低公共供電故障發生率，保障民生供電、公共交通的穩定運行，提升公共服務的可靠性。此外該設備的檢測數據可直接作為高壓設備狀態評價的依據，可輔助運維部門優化設備運維策略，延長高壓設備的使用壽命，降低資產更新投入成本。
