ultraSCAN 3025系列便攜式X射線探測器面板的供電兼顧固定與移動兩種需求。面板本身可由交流一百至二百五十伏電源直接供電，也支持可拆卸的充電鋰電工作，便于在沒有市電的野外或受限空間使用。在完全充電并配合自動曝光檢測功能的情況下，探測器可連續工作約四小時，足以支撐一輪多點次的現場檢測任務。 與之配套的XRS-3脈沖X射線源由十四點四伏得偉電池組供電，每塊電池約可輸出四千次脈沖，單機重量約十二磅，滲透能力達一英寸鋼，這種電池供電方式使射線源也擺脫了纜線束縛，適合機動作業。整套系統含電池約五點四公斤，收納于堅固便攜箱便于運輸。現場應準備充足的備用電池并按照規范充電存放，避免因電量不足中斷檢測；長期停用也需定期維護鋰電，保證出勤時供電可靠。合理規劃電池輪換，可使整套機動成像系統在全天作業中保持連續可用。

ultraSCAN 3025系列便攜式X射線探測器面板依據數字射線直接成像原理工作。X射線源發出的射線穿透被檢物體后，因物體內部密度與厚度的差異產生不同的衰減，攜帶了內部結構的強度分布信息。面板內的硅數字探測器陣列將穿透后的X射線直接轉換為數字信號，經十六位模數轉換形成灰度圖像，再由X-Vision圖像處理軟件呈現給操作人員。 與需要先曝光再掃描的傳統成像方式不同，ultraSCAN 3025采用直接射線成像，圖像掃描時間幾乎是瞬時的，配合自動曝光檢測功能可在合適的劑量下獲得清晰畫面。其圖像捕獲分辨率達到零點一毫米，能夠分辨細小缺陷與內部結構。探測器既可通過千兆以太網有線連接，也可通過802.11n無線傳輸，使操作端與射線源、面板之間保持安全距離，兼顧了成像效率與人員防護。這種將射線轉換為數字灰度圖的機制，省去了傳統膠片沖洗環節，顯著縮短了現場出圖時間。

ultraSCAN 3025系列便攜式X射線探測器面板與固定式射線成像系統相比，核心優勢在于便攜與靈活。固定系統通常體積龐大、需專門屏蔽室與導軌機構，只適合在實驗室對小型樣品成像；ultraSCAN 3025則是超薄加固面板，整機含電池約五點四公斤，可裝入便攜箱隨車攜帶，并在現場直接貼近被檢物體近距成像，省去了將被檢物搬運到固定設備的環節。 在成像性能上，該面板并未因便攜而明顯妥協：硅數字探測器陣列、十六位動態范圍與零點一毫米捕獲分辨率，使其仍能獲得可供判讀的高質量圖像。兼容脈沖X射線源意味著它可在短時間內完成多次曝光，而無線連接讓操作端遠離輻射區域。對于需要頻繁轉場、在野外或受限空間作業的用戶，這種移動式方案在部署速度與現場適應性上明顯優于固定式系統。同時，便攜箱與無線傳輸讓它在多站點輪檢中展現出更高的作業效率。

使用ultraSCAN 3025系列便攜式X射線探測器面板時，先將其置于被檢物體后方并固定，使射線源、物體與面板三者大致對正。將面板通過千兆以太網或802.11n無線方式連接到操控終端，啟動X-Vision軟件并開啟配套XRS-3脈沖X射線源。利用自動曝光檢測功能設定合適劑量，觸發射線源出束，面板在幾乎瞬間內完成圖像掃描，所得灰度圖像隨即顯示在終端上供查看。 操作過程中應保持人員在安全距離之外，通過無線或有線鏈路遠程控制曝光與采集，避免受到射線照射。面板電源為交流一百至二百五十伏，也可使用可拆卸的充電鋰電供電，在完全充電并配合自動曝光檢測的情況下可連續工作約四小時。成像結束后關閉射線源并妥善收納面板與電池于便攜箱中，整個流程簡潔，適合在現場反復、快速地執行多點檢測。自動曝光檢測功能還能根據物體厚度自適應調整劑量，減少無效曝光。

ultraSCAN 3025系列便攜式X射線探測器面板面向需要現場透視的多種場景。在安檢與執法領域，檢測人員可攜帶它到偏遠或臨時地點，對包裹、設備做非侵入式檢查，快速識別內部可疑物。在工業檢測中，它用于管道焊縫、鑄件、復合材料部件的內部缺陷篩查，避免拆卸或破壞被檢對象。在應急救援與排爆作業中，機動部署能力使其能在受限空間內完成成像，為處置決策提供直觀依據。 由于面板超薄、加固且配有便攜箱，ultraSCAN 3025很適合作為移動檢測單元的組成部分。它與脈沖X射線源兼容，可在無市電的野外依靠電池工作，XRS-3每塊電池約支持四千次脈沖，滿足多點次連續作業。對于電力、石油化工、軌道交通等行業的現場勘查，檢測人員能用它在不中斷運行的情況下獲取設備內部狀態圖像，從而支撐進一步的分析與處理。其近距成像特性也允許在狹窄空間內緊貼被檢面，獲得更清晰的局部透視結果。

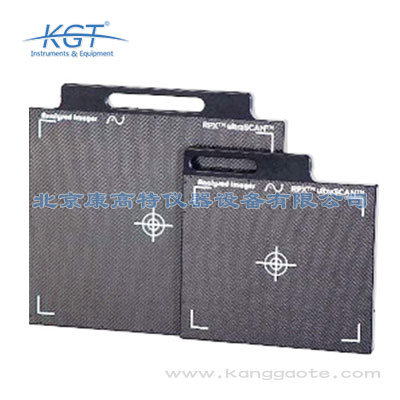

ultraSCAN 3025系列便攜式X射線探測器面板是Analyzed Images公司推出的一款超薄加固型數字射線成像設備，主要用于在無損檢測中對金屬、復合材料等物體進行透視成像。該面板采用硅數字探測器陣列，配合脈沖X射線源即可在幾乎瞬間完成一次射線圖像采集，適用于安檢、執法、工業檢測以及現場應急等多種需要看到物體內部結構的場合。設備結構堅固并配有便攜式手提箱，可直接射線成像，支持有線和無線兩種連接方式，便于在不同作業點快速部署。 作為一套移動式成像方案，ultraSCAN 3025由探測器面板與X射線源共同組成。其配套XRS-3便攜式X射線源為二百七十千伏、電池供電的脈沖X射線裝置，重量約十二磅，可穿透一英寸厚的鋼板，單機由十四點四伏得偉電池組供電，每塊電池約可輸出四千次脈沖。整套系統含電池重量約五點四公斤，碳纖維與鋁合金材質既減輕了負擔又保證了強度，使檢測人員能夠攜帶至車輛、管廊、設備內部等常規設備難以到達的位置開展工作。

依據ultraSCAN 3025系列便攜式X射線探測器面板的成像結果判定被檢物體內部狀態時，主要依靠圖像中的灰度與形態信息。X射線穿透物體后，密度高或厚度大的區域吸收更多射線，在圖像上呈現較暗；疏松、空腔或缺陷處吸收少，呈現較亮。判讀人員借助零點一毫米分辨率與十六位動態范圍呈現的細節，可識別焊縫中的氣孔、未熔合、裂紋以及鑄件內的夾雜等異常。 為作出可靠結論，應結合被檢對象的結構圖紙與工藝要求，對比正常區域與異常區域的影像特征，必要時調整曝光劑量或多角度重復成像以排除偽影。X-Vision軟件可對圖像做放大、測量與增強，輔助量化缺陷尺寸與位置。最終判定應將射線圖像與超聲、渦流等其他無損檢測結果交叉印證，形成完整的檢測意見，作為質量驗收或隱患處置的依據。對臨界影像應安排復拍，以避免單次曝光角度帶來的誤讀。

ultraSCAN 3025系列便攜式X射線探測器面板在接口與配套設備上具有明確的兼容性。探測器本身支持有線和無線兩種連接選項，其中有線采用千兆以太網，無線采用802.11n標準，便于根據現場條件選擇穩定或靈活的傳輸方式。在圖像處理端，它使用X-Vision軟件進行采集、顯示與后處理，形成完整的數字成像工作流。 在射線源方面，ultraSCAN 3025專門兼容脈沖X射線源，典型配套為XRS-3便攜式X射線源。該源為二百七十千伏、電池供電的脈沖裝置，重約十二磅，可穿透一英寸鋼，由十四點四伏得偉電池組供電，每塊電池約可輸出四千次脈沖。面板與XRS-3組合后構成機動射線成像系統，面板重量約五點四公斤含電池，材料為碳纖維與鋁，配合便攜箱即可整體轉移，適應多種現場部署需求。這種以脈沖源加數字面板的組合，降低了整套系統的體積與重量門檻。面板的可拆卸鋰電與千兆以太網、802.11n雙連接，使整套系統在脫離市電與線纜時仍可穩定成像。

使用ultraSCAN 3025系列便攜式X射線探測器面板時必須把輻射安全放在首位。XRS-3脈沖X射線源具備時間延遲按鈕、聽覺與視覺警告、內部屏蔽以及有限曝光時間等多重安全功能，操作前應確認這些警示與聯鎖正常，并按規定設置延遲與暴露時限，防止誤照射。現場須劃定輻射控制區、設置警戒并疏散無關人員，操作人員應佩戴個人劑量計并盡量通過無線方式在屏蔽后遠程操控。 設備本身工作溫度為十?dāng)z氏度至三十五攝氏度，儲存溫度為零下十?dāng)z氏度至七十?dāng)z氏度，應在標注范圍內使用與存放。面板采用碳纖維與鋁材質并加固設計，但仍應避免猛烈撞擊與液體浸泡；可拆卸鋰電與便攜箱有助于運輸安全。長期停用應定期充放電維護電池，檢查接口與外殼，確保再次出勤時探測器陣列與通訊功能處于良好狀態。射線源與面板分置布置也能進一步拉開人員與輻射區域的距離。

ultraSCAN 3025系列便攜式X射線探測器面板通過高規格的探測器與轉換鏈路保證成像質量。其探測器為硅數字探測器陣列，采用直接射線成像方式，圖像掃描時間幾乎是瞬時的，可捕捉短脈沖射線源在出束瞬間的投影。模數轉換具備十六位動態范圍，能夠記錄從極弱到較強的廣泛灰度層次，使被檢物體內部不同密度的結構在同一幅圖像中都有可分辨的細節。 在空間分辨能力上，該面板的圖像捕獲分辨率達到零點一毫米，足以呈現焊縫氣孔、裂紋、夾雜物等細小特征。非活動成像區域在ultraSCAN-R型號上約為二十二毫米（三面），有助于在貼近被檢物時合理安排布置。配合X-Vision圖像處理軟件，采集到的十六位數據可進一步做對比度與細節增強，幫助判讀人員看清微弱信號。這些指標共同構成了該便攜面板在現場獲得高質量射線圖像的基礎。十六位數據與零點一毫米分辨率的組合，使該面板在便攜設備中仍保持專業級成像水準。
