RAPTOR一次注入測試設備嚴格遵循多類國際、國內行業標準設計生產，可滿足電力、軌道交通行業的合規性檢測要求。國際標準層面，該設備符合IEC（國際電工委員會）發布的相關電力測試設備標準要求，適配跨國項目、涉外檢測的標準適配需求。國內標準層面，該設備符合GB（國家標準）中關于電力測試儀器、工業檢測設備的通用安全標準、性能測試標準要求；同時符合DL（電力行業標準）中關于一次電流注入測試設備的技術參數、測試精度、操作規范的相關要求，可滿足電力行業各類合規檢測、驗收測試的標準適配需求。在軌道交通行業中，該設備也符合軌道交通牽引供電設備檢測的相關行業標準要求，可適配城軌、鐵路的運營單位檢測標準要求。該設備的測試數據格式也符合國內電力、軌道交通行業的運維數據規范，可滿足G端用戶的監管數據上報要求，以及B端用戶的內部運維數據統計標準要求。

環通技術是RAPTOR一次注入測試設備搭載的核心專利技術之一，區別于傳統一次電流注入測試設備需要通過復雜接線調整輸出電流的模式，該技術僅需要通過調整測試回路的匝數，即可快速獲得數倍的輸出電流，無需額外調整設備的內部參數、變更接線配置。該技術的實際應用價值主要體現在三個方面：第一是大幅提升現場測試效率，傳統大電流注入測試設備在調整輸出電流等級時需要重新布設測試線纜、調整設備接線，往往需要花費幾十分鐘的準備時間，而采用環通技術僅需要調整回路匝數，幾分鐘即可完成電流等級調整，大幅減少現場準備時間，提升測試效率；第二是降低接線錯誤概率，傳統設備復雜的接線步驟很容易出現接線錯誤，導致測試結果誤差甚至設備損壞，環通技術省去了復雜的接線步驟，大幅降低接線錯誤的概率，提升測試結果的可靠性；第三是適配狹小空間的測試場景，在地下軌道交通變電所、戶外小型變電站等空間狹小的場景，傳統設備需要布設大量測試線纜，操作空間不足，而環通技術僅需要調整匝數，無需大量布線，可在狹小空間內順利完成測試作業，適配多類復雜現場環境的測試需求。

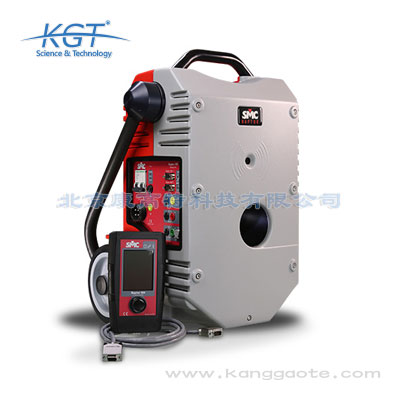

西班牙SMC RAPTOR一次注入測試設備屬于專業工業檢測類一次電流注入測試系統，核心功能覆蓋多種電氣測試需求，可開展一次保護系統的過電流試驗、CT/VT測試、接地電阻測量、單極及相過電流測試、接地網測試、重合器測試、斷路器跳閘測試、繞組阻抗測量、電解質測試、羅格夫斯基線圈測試等十余種測試項目，最高可實現15KA的大電流注入，既能完成保護電路的過電流測試，也可對新投入電氣設備進行一次通流試驗，對設備的安全性及完整性進行檢驗和判定。該設備的適用場景覆蓋多類工業及公共事業領域，在電網行業可用于變電站日常運維檢測、新站投運前的電氣性能校驗；在電廠場景可用于發電機組配套保護系統的功能核驗、輸配電回路的通流測試；在軌道交通行業可用于牽引供電系統的過電流保護校驗、斷路器性能測試；也可應用于核工業、水務、環保等領域的電氣系統投運前檢測、運維階段的性能核驗，滿足不同場景下的大電流注入測試需求。

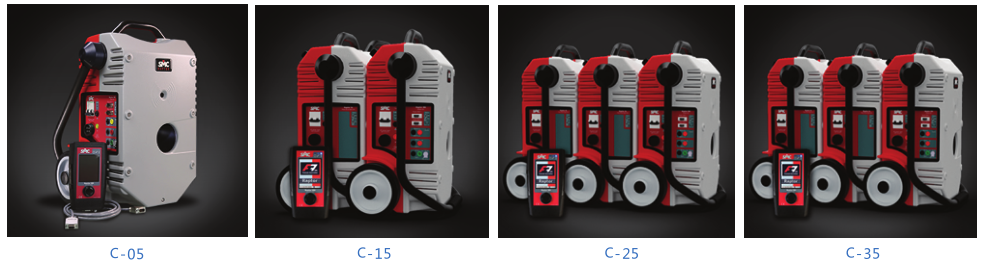

RAPTOR一次注入測試設備在電力行業斷路器檢測場景中具備多類性能優勢，可滿足電網、電廠的各類斷路器測試需求。首先是輸出性能穩定，該設備最高可輸出15000A的大電流，且輸出電流不受負載變化影響，可快速穩定調節至目標電流值，保證斷路器脫扣特性測試、通流能力測試的結果精準可靠，符合電力行業對測試精度的要求。其次是適配性強，模塊化功率擴展設計讓設備可適配10kV到500kV不同電壓等級斷路器的測試需求，既可以完成配網低壓斷路器的日常巡檢測試，也可以完成主網高壓斷路器的交接試驗、預防性試驗。第三是系統兼容性好，該設備的測試數據格式符合電力行業運維數據標準，可對接電力企業的設備管理系統、繼電保護測試系統，滿足B端用戶的運維數據統一管理需求，也可對接電力監管部門的相關系統，滿足G端用戶的監管數據上報要求。此外設備輕便易轉運、操作簡單的特性，也適配電力行業戶外巡檢、偏遠變電站測試的使用場景，大幅提升檢測作業效率。

使用RAPTOR一次注入測試設備開展電氣通流試驗時，需嚴格遵守以下操作注意事項，確保測試結果準確和操作安全：首先是操作前準備環節，開展測試前需確認被測電氣設備處于完全斷電狀態，按照對應行業的作業規范完成安全接地措施，根據測試項目的電流輸出需求選擇對應規格的測試線纜，開展15KA大電流注入測試時，需確認測試線纜的載流能力不低于15KA，線纜連接牢固無松動，避免出現過熱、打火等安全風險。其次是測試模式選擇環節，開展CT/VT測試時需正確連接互感器的一次側和二次側，確認二次側無開路風險，避免出現高壓安全隱患；開展接地網測試時，需按照GB/T 17949的要求布置電流極和電壓極，極間距滿足測試規范要求，確保接地阻抗測量結果的準確性；開展斷路器跳閘測試時，需提前確認斷路器的額定動作電流范圍，選擇匹配的電流輸出檔位，避免大電流沖擊對設備造成損壞。最后是測試過程管控環節，需嚴格遵守對應行業的安全作業規范，電力場景需符合國家電網《電力安全工作規程》的相關要求，核工業場景需符合核安全相關作業要求，軌道交通場景需符合運營單位的停電作業規范；測試完成后設備可直接存儲原始測試數據，數據不可篡改，可滿足B端質量

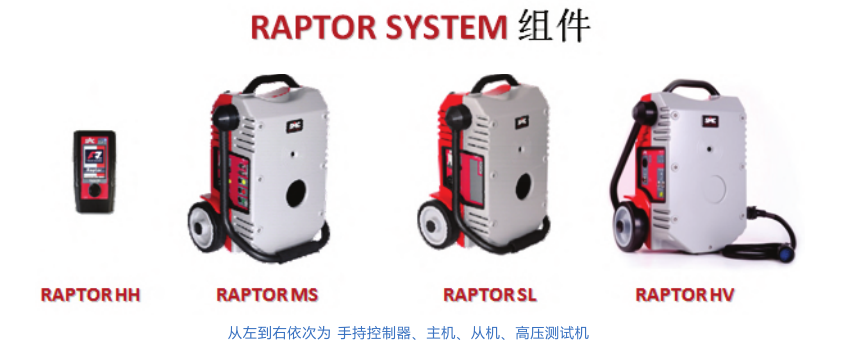

使用西班牙SMC RAPTOR一次注入測試設備開展測試作業時，需注意以下事項：首先是前期配置要求，開展測試前需確認待測設備處于斷電狀態、接地防護措施到位，根據測試所需的電流等級選擇對應載流量的測試線纜，若采用高電流輸出模式，使用960mm2測量線時單根線纜長度需控制在25cm以內，避免線纜壓降過大影響輸出精度；其次是輸出檔位匹配要求，不同電流檔位對應不同的允許持續輸出時間，3.8KAac以下電流可長期持續輸出，7.5KAac檔位連續輸出時間不可超過3分鐘，13KAac峰值檔位輸出時間不可超過3秒，需根據測試需求選擇對應檔位，避免長時間過載運行；第三是操作要求，主機與從機之間需保持在IrDA無線連接的有效范圍內，避免遮擋信號傳輸路徑，手持控制器操作時需根據測試項目選擇對應模式，開展CT/VT測試、過電流試驗、接地電阻測量等不同項目時需匹配對應輸出參數；第四是數據管理要求，測試過程中產生的所有數據可直接存儲在手持控制器中，測試完成后可導出至PC端進行進一步的分析處理，無需現場手動記錄數據，降低人工記錄誤差。

RAPTOR一次注入測試設備可全面覆蓋軌道交通行業的供電系統檢測需求，適配城市軌道交通、干線鐵路的多類測試場景。首先是牽引變電所檢測需求，該設備可對牽引變電所內的高壓斷路器、隔離開關等設備進行通流能力測試、脫扣特性校驗，保證牽引供電系統的開關設備性能符合運行要求，同時可配套完成變電所內的輻射監測相關測試工作，滿足運維人員的輻射環境檢測需求。其次是接觸網系統檢測需求，該設備最高15000A的輸出能力可滿足接觸網回路的大電流通流測試要求，驗證接觸網回路的載流能力、連接點接觸性能，避免運營過程中出現接觸網過熱、斷線等故障。第三是車輛段運維檢測需求，該設備輕便易轉運的特性，可適配車輛段內列車供電系統開關設備的定期檢測需求，對列車受電弓回路、車載斷路器的性能進行校驗。此外該設備的無線連接、無需復雜接線的特性，也適配軌道交通站點分散、地下站點空間狹小的使用場景，可快速完成不同站點的檢測作業，提升軌道交通運營單位的運維效率。

RAPTOR一次電流注入測試設備的應用場景覆蓋電力、核工業、水務、環保、軌道交通等多個對電氣安全要求較高的行業，不同行業的具體使用場景如下：電力行業中，可用于變電站新設備投運前的一次通流試驗、繼電保護系統周期性校驗、輸配電線路接地網性能檢測、斷路器和重合器的動作特性測試；核工業場景中，可用于核島電氣保護系統的過電流可靠性測試、核級CT/VT的校準檢測、核設施接地系統的安全性能驗證；水務行業中，可用于市政供水泵房、污水處理廠配電系統的保護裝置校驗、廠區接地電阻測量、電氣設備投運前的安全檢測；環保行業中，可用于垃圾焚燒發電廠、工業脫硫脫硝系統的電氣柜保護測試、自備電站的通流試驗；軌道交通行業中，可用于地鐵、輕軌的接觸網供電系統測試、場站配電系統的過電流校驗、斷路器跳閘試驗。B端電力安裝企業、生產制造企業運維部門可使用該設備完成竣工檢測、定期巡檢，減少設備停機時間；G端電網公司、核電運營單位、市政管理部門、軌道交通集團可使用該設備完成驗收檢測、周期性安全排查，滿足行業監管要求。

RAPTOR一次注入測試設備的操作邏輯經過優化設計，整體操作門檻低，單人即可完成全流程測試作業，無需多人配合。首先，該設備配備獨立的手持觸控控制器，操作界面簡潔直觀，搭載的高清屏幕在陽光直射的戶外場景、光線昏暗的地下變電所場景都可以清晰顯示內容，操作人員可通過手持控制器完成參數設置、測試啟動、數據查看等全流程操作，無需在主機和測試點位之間反復往返。其次，設備搭載的環通技術和無線從機連接功能，省去了傳統大電流注入測試設備復雜的接線、通信配置步驟，現場準備時間大幅縮短，單人即可完成設備布設、參數調整、測試執行的全流程操作。同時設備主機僅35公斤，自帶滾輪和把手，單人即可完成短距離轉運，適配跨站點巡檢、多點位測試的使用需求，操作人員可在測試間隔期間靈活調整待測設備位置，進一步提升測試效率。該設備的操作模式經過大量現場驗證，可適配電力運維、軌道交通運維的單人巡檢作業要求，降低檢測作業的人力成本。

RAPTOR一次注入測試設備的目標應用行業為電力行業和軌道交通行業，適配多類工業檢測場景。在電力行業中，該設備可應用于電網公司的日常運維巡檢場景，完成各電壓等級斷路器的脫扣特性測試、回路通流能力校驗、繼電保護裝置聯動測試等工作；也可應用于各類發電廠的預防性試驗場景，對廠內供電回路、高壓開關設備的性能進行定期檢測，同時可配套完成輻射監測相關的測試工作，滿足核電、火電等電廠的輻射環境監測配套需求。在軌道交通行業中，該設備可應用于城市軌道交通、干線鐵路的牽引變電所檢測場景，完成牽引供電回路斷路器的性能校驗、接觸網系統的大電流通流測試；也可應用于車輛段的日常運維場景，對列車供電系統的開關設備進行定期檢測。此外該設備輕便易轉運的特性，也適配第三方檢測機構的跨區域現場測試需求，可快速完成不同站點、不同環境下的檢測任務。

西班牙SMC RAPTOR一次注入測試設備的核心技術參數完全滿足各類工業級高精度電氣測試要求，高電流輸出模式下，當供電為240Vac 50Hz、采用1匝次級960mm2測量線且每邊測量線長度為25cm時，可實現多檔位電流輸出：3.8KAac可持續輸出，7.5KAac可支持連續運行3分鐘，最高13KAac可輸出3秒，輸出電壓范圍隨電流檔位自適應調節，無負載時最高輸出電壓為1.20Vac，輸出頻率覆蓋20-400Hz區間。低電流輸出模式下可提供0-35Aac電流輸出、0-200Vac電壓輸出，高低電流輸出相互隔離。測量精度方面，次級大電流測量準確性為±0.2%讀數±0.2%量程，相角測量精度為±0.25o；小電流測量檔位覆蓋0-0.2/0-2/0-20Aac，分辨率最高可達0.1mAac，準確性為±0.1%讀數±0.1%量程，相角精度同樣為±0.25o；電壓測量檔位覆蓋0-30mVac/0-0.3Vac/0-3Vac，分辨率最高可達0.015mVac，電壓表阻抗大于3000KΩ，可實現高精度小信號測量，完全滿足各類精密電氣測試的精度要求。
