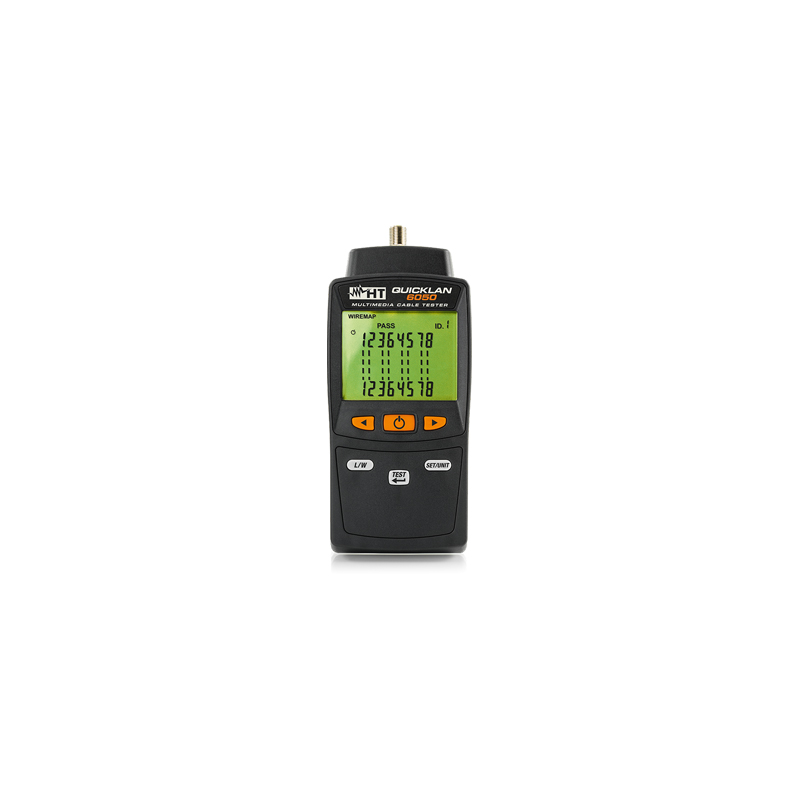

意大利HT QUICKLAN6050網絡電纜測試儀是一款針對各類弱電網絡線纜檢測的高精度測試設備，核心功能覆蓋全系列網絡線纜的性能檢測、故障定位、鏈路驗證三大類需求。技術參數方面，該設備支持屏蔽/非屏蔽雙絞線（CAT3/CAT5/CAT5e/CAT6/CAT6A/CAT7）、同軸線纜、2/4芯電話線的全參數測試，長度測量范圍覆蓋0-300米，測量精度可達±2%，線序檢測準確率100%，可精準定位開路、短路、交叉、串繞等各類線纜故障，故障定位精度可達0.1米；插入損耗測試偏差≤±0.5dB，近端串?dāng)_測試偏差≤±1dB，完全滿足萬兆以下網絡布線的性能測試要求。同時該設備支持PoE供電鏈路測試，兼容IEEE 802.3af/at/bt全系列PoE標準，可檢測PoE端口的供電電壓、電流、功率等級，識別供電類型（末端跨接法/中跨法）；還支持以太網端口速率檢測，可自動識別10/100/1000Mbps/10Gbps端口的速率、雙工模式。設備內置16G存儲容量，可存儲至少10萬條測試記錄，滿足大規模布線工程的測試數據存儲需求，適用于綜合布線驗收、數據中心運維、電力通信網絡檢測、軌道交通信號線纜校驗等

QUICKLAN6050網絡電纜測試儀完全適配核工業、電力、軌道交通這類高要求行業的使用場景，在設計階段就針對這類行業的特殊需求做了專項優化。首先是環境適應性優化，設備采用工業級硬件設計，工作溫度范圍覆蓋-10℃到55℃，符合EMC電磁兼容等級要求，可在變電站、核工業廠區、軌道交通站臺這類強電磁干擾環境下穩定運行，測量精度不受外界電磁環境影響，避免出現測試數據偏差的問題；其次是專用功能適配，針對核工業涉密網絡的要求，設備支持屏蔽線纜的屏蔽層導通測試、屏蔽性能檢測，可驗證屏蔽線纜的抗干擾、防泄密性能是否符合EJ/T 1197標準的要求；針對電力行業的需求，設備的測試參數符合DL/T 1870《電力通信網綜合布線系統技術規范》的要求，可驗證通信鏈路是否滿足繼電保護信號、調度信號的低時延、高可靠傳輸要求；針對軌道交通行業的需求，設備的時延差測量精度可達1ns，可驗證信號傳輸鏈路的時延性能是否符合GB 50157《地鐵設計規范》的要求。這類行業的B端運維企業、G端管理單位均可使用該設備完成布線驗收、日常運維、故障排查等工作，測試結果完全符合行業標準要求。

意大利HT QUICKLAN6050網絡電纜測試儀支持全品類常用弱電網絡線纜的測試需求，覆蓋四大類傳輸介質：第一類是屏蔽/非屏蔽雙絞線，包含CAT3/CAT5/CAT5e/CAT6/CAT6A/CAT7全系列雙絞線，可測試參數包含線序、通斷、開路/短路位置、長度、插入損耗、近端串?dāng)_、回波損耗、傳播時延、時延差，完全滿足語音網絡、百兆/千兆/萬兆以太網的布線測試要求；第二類是同軸線纜，支持SYV75-2/3/5等各類同軸監控線纜、射頻線纜、信號控制線纜的測試，可檢測通斷、長度、衰減、屏蔽層連通性等參數，適用于監控系統、軌道交通信號系統的同軸鏈路測試；第三類是電話線，支持2芯/4芯電話線的線序、通斷、短路故障位置檢測，滿足傳統語音布線、水務傳感網絡電話線鏈路的測試需求；第四類是光纖跳線，搭配可選的光模塊配件可測試單模/多模光纖跳線的通斷、光功率損耗，覆蓋長距離傳輸鏈路的基礎測試需求。全品類線纜支持能力可滿足不同行業的多樣化測試需求，無需額外購置多臺測試設備即可完成全鏈路檢測。

意大利HT QUICKLAN6050網絡電纜測試儀的硬件設計嚴格符合GB/T 17626電磁兼容標準，可在電場強度高達10V/m的強電磁干擾環境下穩定運行，測試數據準確率不受影響，非常適用于電力變電站、核工業廠區、軌道交通車輛段等強電磁干擾場景使用。首先該設備的外殼采用高強度工程塑料加金屬屏蔽層設計，可有效阻隔外界電磁干擾對內部測試模塊的影響；其次測試端口采用光電隔離設計，可避免被測鏈路中的電磁干擾信號傳導到設備內部影響測試精度；同時該設備支持屏蔽雙絞線的屏蔽層連通性測試，可驗證高可靠性布線的屏蔽性能是否符合要求，確保屏蔽鏈路的抗干擾能力達標。在電力變電站的高壓環境下，該設備可穩定完成二次系統通信線纜的測試，測試結果偏差不超過標準允許范圍；在核工業廠區的輻射干擾環境下，可正常完成屏蔽網絡布線的性能驗證；在軌道交通的車輛段電磁環境下，可精準完成信號控制線纜的測試，完全滿足高可靠性場景的使用要求。

意大利HT QUICKLAN6050網絡電纜測試儀的適配場景覆蓋多個高要求行業，具體包括：第一是電力行業，可用于變電站、換流站的通信網絡布線驗收、繼電保護信號傳輸線纜性能檢測、電力調度專網布線運維，適配電力行業強電磁干擾環境下的測試需求；第二是核工業，可用于廠區涉密網絡屏蔽線纜的性能檢測、內部辦公網絡布線驗收，滿足核工業網絡高保密性、高抗干擾性的測試要求；第三是水務、環保行業，可用于智慧水務監測站點、環境污染源自動監控站點的通信線纜測試、PoE供電鏈路驗證，保障監測數據傳輸鏈路穩定；第四是軌道交通行業，可用于車站通信網絡、車載信號傳輸網絡、站臺PoE設備布線的驗收和運維，符合軌道交通低時延、高可靠的布線要求；第五是通用政企場景，B端用戶可用于數據中心綜合布線驗收、企業辦公網絡升級改造驗收、智慧安防PoE攝像頭鏈路測試，G端用戶可用于政務內網、公安專網的布線合規性檢測、涉密網絡布線驗收。不同場景下該設備均可輸出符合對應行業標準的測試結果，滿足各類項目的驗收歸檔要求。

使用QUICKLAN6050進行網絡布線驗收的操作流程簡便，普通技術人員經過簡單培訓即可完成操作，具體流程如下：第一步是測試前準備，根據被測線纜的類型選擇對應的測試適配器，若進行高精度驗收測試，需先使用標配的校準跳線完成設備校準，消除適配器和測試跳線的誤差；第二步是參數設置，在設備主界面選擇被測線纜的等級（如CAT6A）、需要遵循的測試標準（如GB 50312、IEC 61935-1等），填寫被測線纜的標識信息；第三步是連接測試，將測試儀主端和遠端分別連接到被測線纜的兩端，點擊一鍵測試按鈕，設備即可在3秒內完成所有測試項的自動檢測，同步根據所選標準完成合格/不合格判定；第四步是數據處理，測試完成后可直接將測試記錄保存到設備內置存儲，也可直接導出為標準化測試報告。操作注意事項包括：測試屏蔽線纜時，需確保線纜兩端的屏蔽層和測試適配器的屏蔽端子良好接觸，避免屏蔽性能測試結果出現偏差；在強電磁干擾環境下測試時，盡量避免設備近距離接觸高壓帶電設備，保障測量精度穩定；測試PoE功能前，需確認被測鏈路的供電電壓在設備支持的范圍內，避免對設備造成損壞；測試CAT7等級的高規格線纜時，需使用匹配的CAT

數據中心作為承載企業核心業務的關鍵基礎設施，對布線鏈路的可靠性、測試效率要求極高，意大利HT QUICKLAN6050網絡電纜測試儀在該場景下的優勢十分突出：首先測試效率高，單條CAT6A萬兆鏈路的全參數測試耗時不超過10秒，比傳統測試儀效率提升40%以上，可大幅縮短數據中心布線改造、故障排查的時間，減少業務中斷風險；其次故障定位精準，可精準定位鏈路中開路、短路、串?dāng)_、衰減過大等隱性故障的具體位置，定位精度可達0.1米，運維人員無需逐段排查即可直接定位故障點，大幅降低運維人力成本；第三支持PoE鏈路全參數檢測，可快速定位服務器機柜、接入交換機的PoE供電故障，識別供電不足、電壓不穩等問題，滿足數據中心物聯網設備、邊緣計算節點的PoE供電測試需求；第四支持測試數據批量導出，可直接對接數據中心DCIM運維管理系統，實現測試數據的自動歸檔和分析，幫助運維人員梳理布線鏈路的健康狀態，提前排查潛在故障，降低整體運維成本，提升投資回報率，非常適合B端互聯網企業、第三方數據中心運營商的日常運維使用。

意大利HT QUICKLAN6050網絡電纜測試儀的測試數據可無縫對接各類現有運維管理系統，滿足不同用戶的數字化運維需求。該設備自帶標準化的數據傳輸接口，支持USB2.0、藍牙5.0兩種數據傳輸方式，測試數據可導出為JSON、CSV、XML三種通用的結構化數據格式，無需額外的二次開發即可實現與市面上90%以上主流運維管理系統的對接。針對電力行業用戶，可直接對接電力通信運維管理系統，將通信線纜的測試數據自動上傳到系統中，納入通信資產的全生命周期管理；針對軌道交通行業用戶，可對接信號設備管理平臺，將信號線纜的測試結果與設備臺賬關聯，實現故障的快速溯源；針對G端政務用戶，可對接政務網絡運維管控系統，將政務網絡布線的測試數據自動歸檔，滿足等保合規的相關要求；針對B端數據中心用戶，可對接DCIM系統，實現布線鏈路性能的長期監測和趨勢分析。開放式的數據接口設計適配不同行業的數字化轉型需求，可幫助用戶提升運維管理的數字化水平。

使用意大利HT QUICKLAN6050網絡電纜測試儀進行布線工程驗收的操作流程十分簡便，普通施工或運維人員經過簡單培訓即可獨立完成，具體流程分為五步：第一步是前期準備，根據被測線纜的類型選擇對應的適配頭，雙絞線采用RJ45適配頭，同軸線纜采用BNC適配頭，電話線采用RJ11適配頭，同時確認被測鏈路中沒有連接強電設備或敏感終端設備；第二步是鏈路連接，將遠端測試模塊連接到被測線纜的遠端端接位置，主機端連接到被測線纜的近端端接位置，確保水晶頭或適配頭插緊到位，接觸良好；第三步是模式選擇，在主機的觸控操作界面選擇對應的測試模式，若僅需排查通斷故障選擇快速測試模式，若需進行工程驗收選擇全參數性能測試模式，若需測試PoE鏈路選擇PoE測試模式，若需檢測端口速率選擇端口檢測模式，設備內置各行業的標準判定閾值，也可根據項目需求自定義判定標準；第四步是啟動測試，點擊測試按鈕后等待1-10秒即可獲得測試結果，不合格項會自動標注故障類型、故障位置，測試結果會自動按照預設的標準進行合格判定；第五步是數據存儲，可選擇將測試結果存儲到設備本地的存儲模塊中，也可導出為標準化的測試報告，用于工程驗收文檔歸檔。整個操

意大利HT QUICKLAN6050網絡電纜測試儀是面向?qū)I(yè)布線驗收、運維場景的高精度測試設備，核心功能覆蓋全系列線纜性能檢測、故障定位、PoE兼容性測試三大類，核心技術參數如下：第一是線纜適配范圍，支持CAT5e、CAT6、CAT6A、CAT7等級的非屏蔽雙絞線（UTP）、屏蔽雙絞線（FTP/SFTP），同時兼容RG系列同軸電纜、2/4芯電話線、工業控制屏蔽雙絞線的測試；第二是測量精度，長度測量精度為±2%±0.1m，最大可測長度300m，開路、短路、錯對、串繞等故障定位精度可達0.1m，近端串?dāng)_、回波損耗、衰減等電氣參數測量精度符合IEC 61935-1二級精度要求，衰減測量誤差≤0.5dB；第三是PoE測試能力，全兼容IEEE 802.3af/at/bt標準，可檢測PoE供電電壓、電流、實際輸出功率、供電線對，支持模擬受電設備完成供電兼容性驗證；第四是數據處理能力，內置存儲可保存10000+份測試記錄，支持生成標準化測試報告。該設備既滿足B端弱電集成商、互聯網企業、工業企業的日常運維、項目驗收需求，也符合G端政務、電力、軌道交通等行業的專業測試要求。
