判定 Elcontrol Energy NanoVIP QUADRA 的實測結果是否合格，應以其內置 EN50160 測試結論與相應供電標準為準。儀器會自動統計電壓偏差、頻率偏差、諧波畸變、三相不平衡與暫降中斷的合格率，用戶可直接讀取合規判定而無需逐條手工比對。對于諧波，應重點查看各次諧波含有率與電壓電流總諧波畸變率是否突破限值，電流畸變率往往反映負載對電網的污染程度。電壓暫降驟升與瞬態記錄均帶時間標記，可結合生產工藝對電壓敏感的閾值來評估實際影響。三相與分相雙向電能計量結果可用于核對用電量與節能改造收益。建議把長期趨勢曲線、報警日志與無線組網下多點數據聯合分析，區分偶發擾動與系統性缺陷，進而鎖定責任回路并制定量化治理方案。當同一擾動在多個并網點同步出現時，可借助組網的時間對齊能力判斷其傳播方向，區分是上游電源問題還是本地負載引起。

使用 Elcontrol Energy NanoVIP QUADRA 時，先在菜單中選定被測系統類型，包括單相、兩相、三相三線或四線，以及平衡或不平衡接線方式，并設定數據記錄間隔與報警限值。電流測量需選配 Elcontrol Energy Net 系列可更換電流傳感器，插入對應通道后輸入變比即可自動折算。若啟用無線組網，可將一臺設為主控，其余設為從機并加入同一 MRH 網絡，儀器會自動完成時間同步與數據匯聚，室外有效距離約六百米。現場可通過點陣液晶屏實時查看波形、諧波柱狀圖與告警狀態，最多同屏顯示五條報警。測量結束后取出 MicroSD 卡或經 USB 將數據導入電腦，由分析軟件生成趨勢曲線與報表。整個流程無需復雜配置，單人即可完成從布點到導出的全部工作。在無線開啟狀態下電池續航仍超過十八小時，足夠覆蓋一整個工作班的連續監測任務。在現場無網絡覆蓋時，也可先離線記錄，待返程后再集中導出，不會遺漏關鍵事件數據。

Elcontrol Energy NanoVIP QUADRA 以高速采樣加數字信號處理為核心實現電能質量測量。儀器在四十至七十赫茲工頻下每周期采集一百二十八個采樣點，在四百赫茲中頻下每周期采集十六個點，從而精確重建電壓電流波形。機內處理器對離散采樣做快速傅里葉變換，分離基波與各次諧波，由此計算總諧波畸變率、功率因數、三相不平衡度、K 系數以及各類功率參數。電壓部分包含三路共中性線通道加一路獨立輔助通道，可同時接入線電壓、相電壓與直流信號；電流部分提供五路獨立通道并配可調變比的電流鉗。測量結果按用戶設定的間隔寫入 MicroSD 卡，間隔可選一秒、三秒、五秒、一分鐘、五分鐘或十五分鐘。借助 MRH 無線技術，多臺儀器可實現時間同步與數據匯聚，形成統一的多點測量陣列。這種同步采集機制讓分散在廠區內不同回路的擾動能夠被同一時間軸對齊，便于分析擾動在電網中的傳播路徑與因果關系。

Elcontrol Energy NanoVIP QUADRA 的電壓測量精度為百分之零點二五加滿量程誤差，電流經配套電流鉗后同樣保持高精度，足以支撐現場診斷與計量核對。電壓通道輸入阻抗四兆歐、電流通道十千歐，高阻抗設計減小了對被測回路的負載效應。靈敏度方面，線中性五伏交流、線間七伏交流、直流十伏即可起測，便于發現早期微弱異常。設備支持交直流同測，并在四百赫茲中頻下仍可工作，適應變頻器、整流與開關電源密集的復雜電網。五路獨立電流通道與三加一電壓通道各自帶有信號調理，配合屏蔽測試線可有效抑制共模干擾。真有效值測量與逐周期采樣能夠還原非正弦波形的真實能量，比平均值響應儀表更接近電網實際，從而提升諧波與不平衡分析的可信度。內置 EN50160 判定與告警日志還能從大量記錄中篩出真正超標的擾動，減少因正常波動造成的誤讀。在含大量整流與逆變設備的車間，這種對真實波形的還原能力對定位諧波源頭尤為重要。

Elcontrol Energy NanoVIP QUADRA 內置 EN50160 合規測試功能，可對公共配電網的電壓幅值、頻率、諧波含量、三相不平衡以及暫降驟升中斷等事件按該標準進行統計與判定。在諧波方面，儀器基于快速傅里葉分析給出各次諧波含有率與總諧波畸變率，最高第五十次的處理方式與國際通行諧波測量慣例一致，便于與標準限值直接對照。設備還能計算三相電壓電流不平衡度、捕捉瞬態過電壓與過電流，并支持直流測量與最高第二十五次 K 系數分析，這些正是評估變壓器發熱與諧波源責任的關鍵指標。對于新能源接入與重要用戶受電端，符合 EN50160 的測試結果更容易在驗收與爭議處理中被供需雙方采信。長期記錄的數據可按時間軸回放，為編制合規檢測報告與整改閉環提供完整證據鏈。在光伏儲能等新型電源場景，標準化的電能質量判定也有助于判斷逆變器輸出是否滿足并網技術規定，降低接入風險。

相較于僅支持單點測量的常規便攜式分析儀，Elcontrol Energy NanoVIP QUADRA 的最大亮點在于 MRH 無線組網帶來的多點同步能力。單機模式下它已具備完整電能質量分析功能，而在組網模式下可擔任主控協調多臺從機，把分散在廠區各回路的采樣對齊到同一時間軸，室外無線距離達六百米。設備同時兼容光伏、儲能、風電與 UPS 等多種電源工況，交直流均可測量，適應含大量電力電子設備的現代電網。其數據記錄間隔可在一秒到十五分鐘間自由設定，既支持高頻瞬態捕捉也支持長達數周的趨勢監測。內置六十四千字節內存加四吉字節 MicroSD 卡的存儲組合，配合無線關閉時超過二十四小時、開啟時超過十八小時的續航，使它勝任長時間無人值守監測。這種軟硬協同的設計明顯拓寬了現場應用的邊界，讓一人管理多點成為可能。對于需要在有限人力下覆蓋廣闊廠區的用戶，這種效率提升意味著更短的排查周期與更低的差旅成本。

操作 Elcontrol Energy NanoVIP QUADRA 前須確認電壓測試線絕緣完好，電壓直接測量范圍為線間七至一千伏交流、線中性五至六百伏交流，輔助通道可至一千伏交流與一千四百伏直流，嚴禁超過持續過載上限，線間一千二百伏、線中性七百伏的交流限值不可逾越。儀器防護等級為 IP30，僅適合室內或防雨環境，應避免水汽與導電粉塵進入機身。插拔電流鉗或傳感器前應斷開被測回路電源，防止帶電操作引發電弧。外殼采用 V0 級自熄 ABS 塑料，工作溫度應維持在零下十至零上五十五攝氏度。電池為四節 AA 鎳氫電池，長期存放需取出以防漏液，并在每次任務前做外觀與絕緣自檢。測量中高壓回路務必遵守電力安全規程，確認接地可靠并做好個人防護。無線天線與接口處應避免機械拉扯，收納時按原樣盤放測試線，可延長接插件壽命并降低現場故障概率。每次收工后建議用干布擦拭插頭與磁吸頭，保持接插件清潔可進一步保障下一次測量的安全可靠。

Elcontrol Energy NanoVIP QUADRA 適用于光伏電站、工廠配電、儲能與風電系統的電能質量檢測，可完成現場故障排查與 EN50160 合規驗收。在分布式電源密集的園區，它能通過無線組網對多個并網點同時取數，捕捉電壓暫降、諧波與三相不平衡問題，為電能治理提供實測支撐。對于 UPS、逆變器與發電機組，儀器可用于調試校驗與投運前的電能質量評估，確認其輸出符合接入標準。在電網長期監測場景中，設備支持不間斷數據存儲，可記錄負荷曲線與事件序列，幫助運維人員掌握電能質量的季節性與時段性變化。此外，借助對光伏儲能風電等多種工況的兼容，它還能用于微電網的能量協調分析與故障溯源，是新能源場站與復雜配電系統的多面手檢測設備。在需要跨廠房或跨樓宇布點的場合，六百米室外無線距離顯著降低布線成本，使大規模巡檢變得更加高效。在新能源消納與電能質量考核日益嚴格的背景下，這類可擴展的無線檢測手段正成為運維標配。

選型便攜式電能質量分析儀時，應綜合評估通道規模、諧波能力、組網方式與續航表現。Elcontrol Energy NanoVIP QUADRA 提供三路共中性線電壓通道加一路獨立輔助通道，電流則有五路獨立輸入，配合可調變比可覆蓋從低壓到中壓的廣泛被測對象。其諧波分析至第五十次并支持中性線真實電流測量，能夠滿足配電系統畸變診斷的基本需求。若現場需要在多個地點同步測量，該機的 MRH 無線組網能力是顯著加分項，可省去逐點搬運與反復接線。記錄間隔支持從一秒到十五分鐘的多檔選擇，便于在長周期監測與高頻捕獲之間靈活權衡。相比僅能做單點測量的簡易儀表，它在多節點場景下的效率優勢十分明顯，是注重協同取數用戶的合適選擇。用戶在確定型號時還應留意電流鉗量程是否匹配最大負荷電流，以及外部存儲容量是否足以容納計劃周期內的全部記錄。

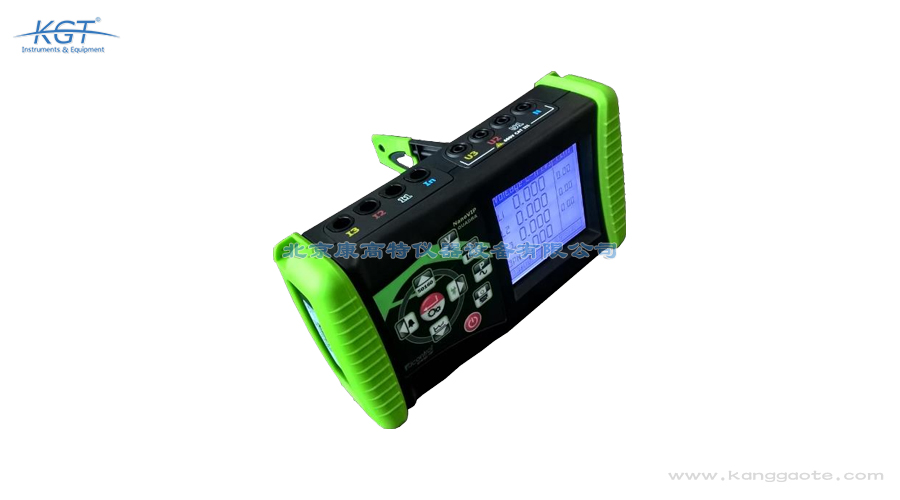

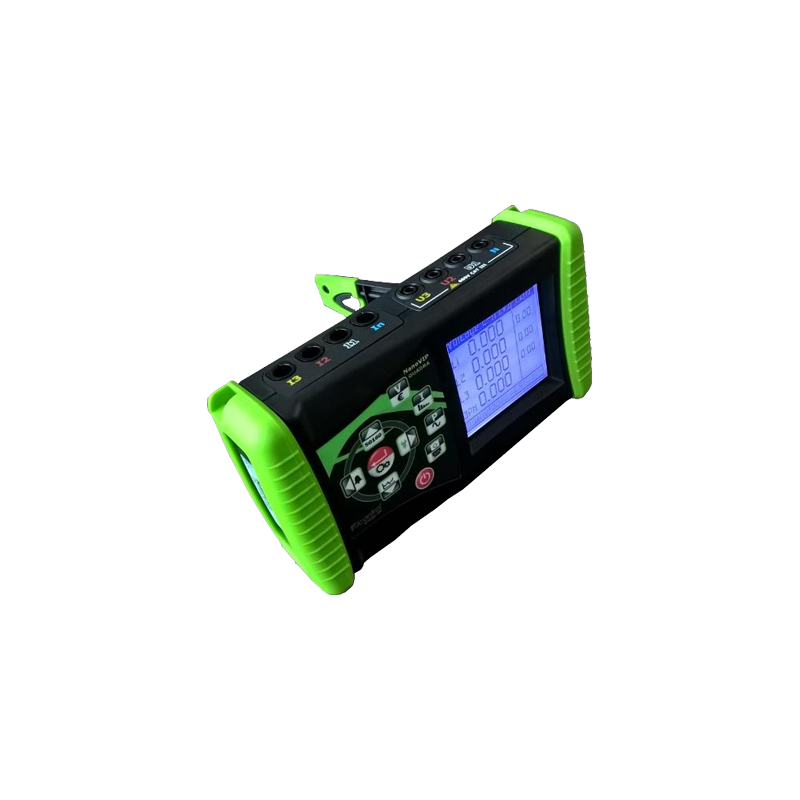

Elcontrol Energy NanoVIP QUADRA 是意大利原廠出品的便攜式無線電能質量分析儀，既能作為單機完成現場檢測，也能借助 MRH 無線組網技術充當主控，組建多點同步測量網絡，室外無線傳輸距離可達六百米。該儀器適配單相、兩相、三相以及光伏、儲能、風電等多種電源工況，支持交直流測量并能夠采集最高第五十次諧波、中性線真實電流、電壓暫降驟升與瞬態擾動，完成 EN50160 合規測試。它具備完整的傳統電氣分析能力，可測量電壓電流、有功無功視在功率、功率因數、總諧波畸變率與最大需量，并支持三相及分相的雙向 kWh、kVArh、kVAh 電能計量。設備每周期采集一百二十八個采樣點，內置六十四千字節內存并支持最大四吉字節 MicroSD 卡長期記錄。憑借無線組網與高便攜性，它是分布式電網多點同步采集與現場電能治理的實用工具，特別適合需要在多個配電節點同時取數的大型廠區和新能源場站。
