奧地利b2 PD60-2/PDTD60-2 電纜局部放電介質損耗檢測系統，*高峰值 62kV，PD 定位精度 1%、分辨率 0.1pC/0.1m，符合 IEC 60270、IEEE 400.2 標準，配套 b2 Suite 軟件全自動診斷，模塊化可后期升級，便攜適配*長 100km 中壓電纜現場預防性檢測。

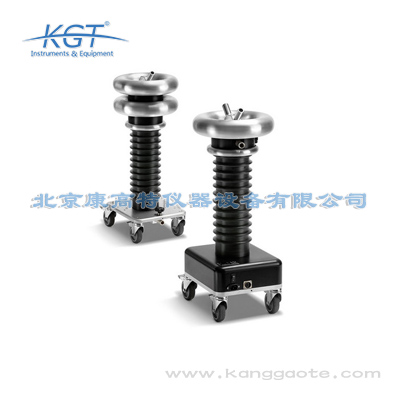

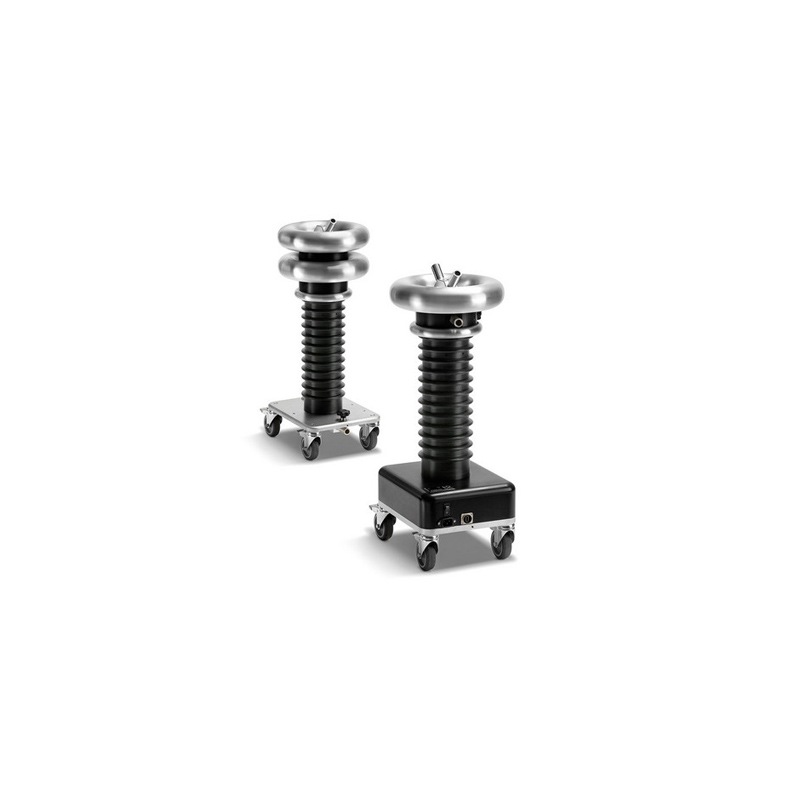

奧地利B2 PD60-2&PDTD60-2局部放電診斷系統產品簡介
本系列局部放電與介質損耗檢測系統專為現場作業設計，便攜性優異，可適配海上風電等多場景應用。
PD60-2 僅集成局部放電（PD）檢測功能，可后期加裝介質損耗（TD）模塊；PDTD60-2 同時搭載局部放電與介質損耗兩套診斷單元。兩款設備均配套 HVA 超低頻耐壓試驗裝置使用。
中高壓電纜診斷可提前預判潛在缺陷，在電纜運行故障前開展預防性維護。PD60-2、PDTD60-2 便攜式診斷系統可適配各類中壓電纜檢測。
產品特點
高精度 PD 故障定位，支持 PD/TD 同步檢測，數據精準合規
模塊化可升級，適配原有 VLF 耐壓設備，降低投入成本
分體便攜帶電池，戶外、海上無市電也可作業
全自動配套軟件，操作簡單，自動生成標準化檢測報告
*長可測 100km 電纜，寬溫域適應各類復雜現場
應用場景
適用于 100km 以內各類中高壓電纜絕緣檢測，涵蓋城市配網電纜竣工交接、老舊線路預防性巡檢與故障修復復測；可用于陸上風光電站集電電纜、海上風電海底電纜現場診斷，也滿足工礦企業、軌道交通、第三方檢測機構試驗需求，野外、海上等無市電場景依靠電池供電即可完成局部放電與介質損耗一體化測試。
| 設備名稱 | PD60-2 | PDTD60-2 | 物料編號 |
|---|---|---|---|
| PD60-2 局部放電診斷系統 | √ | - | SH5030 |
| PDTD60-2 局部放電 + 介質損耗一體化診斷系統 | - | √ | SH5031 |
| 附件名稱 | PD60-2 | PDTD60-2 | 物料編號 |
|---|---|---|---|
| 60kV PD60-2 高壓耦合電容器 | 1 臺 | - | GH5711 |
| 60kV PDTD60-2 高壓耦合電容器 | - | 1 臺 | GH5715 |
| 60kV PD60-2 濾波單元 | 1 臺 | 1 臺 | GH5712 |
| PDC1 校準儀（10pC~10nC） | 1 臺 | 1 臺 | GH5728 |
| 100kV 0.85 米 MC14 型被測電纜高壓測試線 | 2 根 | 2 根 | GH0550 |
| 100kV 1.6 米 MC14 型被測電纜高壓測試線 | 1 根 | 1 根 | GH0551 |
| 分體式電暈球（*小安全間隙 10mm） | 2 套 | 2 套 | KMD0081 |
| 600A 紅色 MC14 鉗形夾具 | 1 個 | 1 個 | GH0580 |
| 45° 環形端子 MC 插座 B14AR-N | 1 個 | 1 個 | KES0105 |
| 直型環形端子 MC 插座 B14AR-N | 1 個 | 1 個 | KES0209 |
| M8 蝶形螺絲 6-16mm2 德恩接地夾 | 1 個 | 1 個 | KES0274 |
| 0.5 米 16mm2 扁平雙 MC14 接地電纜 | 1 根 | 1 根 | GH0830 |
| 2 米 16mm2 扁平 MC14/M8 接地電纜 | 1 根 | 1 根 | GH0690 |
| 5 米 16mm2 扁平 M6 / 接地夾電纜 | 1 根 | 1 根 | GH1009 |
| 3.9kΩ MC14 公母頭局部放電阻抗器 | 1 個 | 1 個 | GH0581 |
| 10 米耦合電容 USB 數據線 | 1 根 | 1 根 | GH0586 |
| 3 米 USB 光纖轉 RS232 轉換器 | 1 套 | 1 套 | GH0624 |
| 50 米藍牙 USB 適配器 | - | 1 套 | KDG0013 |
| 專用國標電池充電器 | - | 1 套 | **（按*區分物料號） |
| D 型 1.2V/10Ah 鎳氫充電電池（2 節） | - | 1 組 | KEB0006 |
| D 型 1.5V/18600mAh 一次性電池（2 節） | - | 2 組 | M0022 |
| 內置 b2 Suite v1.8 軟件及全套 PDTD 說明書 U 盤 | 1 個 | 1 個 | GZD5004 |
| PD/TD 系列多語言安全操作手冊 | 1 本 | 1 本 | DHV1441 |
| b2 Suite v1.8 完整授權（基礎 + 局部放電 + 介質損耗診斷） | 2 套 | 2 套 | GS0003 |
| 帶滾輪耦合電容運輸箱 860×550×435mm | 1 個 | 1 個 | VKR0030 |
| 帶滾輪濾波器運輸箱 860×550×435mm | 1 個 | 1 個 | VKR0031 |
| C13 接口國標電源線 | 1 根 | 1 根 | XKEK0001 |
奧地利B2 PD60-2&PDTD60-2局部放電診斷系統技術參數
| 工作電壓 | 1~62kV（峰值） | 1~44kV（有效值） |
|---|---|---|
| 工作電壓波形 | 正弦波 | |
| 工作頻率范圍 | 0.01Hz~0.1Hz，步進 0.01Hz；默認 0.1Hz（自動頻率模式） |
| 測試類型 | PDTD 一體化機型可同步開展局部放電 + 介質損耗檢測 |
|---|---|
| 局部放電診斷 | 全系標配 |
| 介質損耗診斷 | 僅 PDTD 機型支持 |
| 信號傳播速度（半波速 v/2） | 10~150 米 / 微秒 | 32.8~492 英尺 / 微秒 |
|---|---|---|
| 測量量程 | 0.1 米～100 千米 | 3.94 英寸～62.13 英里 |
| 局部放電背景噪聲 | ＜10pC | |
| 局部放電定位精度 | 電纜總長的 1% | |
| 局部放電分辨率 | 0.1pC、0.1 米 | 0.33 英尺 |
| 局部放電測量范圍 | 0.1pC ~ 100nC | |
| 采樣速率 | 最高 250MS/s | |
| 帶寬 | 100 兆赫茲（MHz） | |
| 濾波配置 | 模擬濾波：100MHz 數字濾波：軟件自定義 可選配額外低通濾波器 |
| 最大量程 | 70kV（峰值） | 50kV（有效值） |
|---|---|---|
| 分辨率 | 0.1kV（有效值） | |
| 測量精度 | 讀數的 ±0.5% 或 分辨率取較大值 |
| 最大量程 | 100mA（峰值） | 70mA（有效值） |
|---|---|---|
| 分辨率 | 1/10/100μA（有效值） | |
| 測量精度 | 讀數的 ±0.5% 或 分辨率取較大值 |
| 交流供電 | 110~240V，50/60Hz；最大功耗 240 伏安（VA） |
|---|---|
| 電池供電 | PD 模塊內置 6V、42Wh 電池；滿負荷連續工作 4 小時 TD 模塊可更換 D 型電池；滿負荷可連續測試兩周 |
| 工作環境溫度 | -5℃ ~ +45℃（23℉ ~ 113℉） |
| 存儲環境溫度 | -20℃ ~ +65℃（-4℉ ~ 149℉） |
| 數據傳輸接口 | B 型 USB 接口 |
| 配套控制軟件 | 標配 b2 Suite v1.8；可選升級 b2 Suite v2 |
