變電站里一臺油浸式主變的絕緣系統，油占了大約七成體積。油的狀態好壞，直接牽動繞組絕緣壽命與運行安全。判斷油質，單看擊穿電壓并不夠——水分、老化產物、金屬離子這類極性雜質，較早在介質損耗因數 tanδ 上露出痕跡。tanδ 對微量污染格外敏感，往往在擊穿電壓還能看時已悄悄走高。所以油務監督把絕緣油介損測試儀擺在與色譜、微水同等重要的位置，當作油質“純度計”來用。
把這件事說具體一點。以 220kV 主變大修注油前的新油把關為例，按 GB 2536-2025 要求，90℃ 下 tanδ 不大于 0.005 是必須守住的紅線；運行中油的限值更嚴，按 GB/T 7595-2017 依電壓等級分級。選一臺量值可信、控溫穩的絕緣油介損測試儀，等于給油質上了道可追溯的閘。反過來，儀器本身不準，會把合格油判成劣化、或把已污染的油放過去，誤判的代價是設備隱患被掩蓋，或無謂換油造成浪費。
從油務監督的邏輯看，tanδ 是油里極性雜質的總臺賬。水分會讓電阻率掉、tanδ 升；氧化產物既升 tanδ 也改變電容率；金屬離子則表現為電導型污染。把三項指標放在同一控溫、同一激勵下讀，才能在早期把污染性質判明。絕緣油介損測試儀廠家的選型邏輯，核心不在誰的單項參數更高，而在誰的測量更可追溯、可復現。
油浸式設備的絕緣是油與紙的復合體系。油一旦劣化，介損升高會加劇整體發熱，反過來又加速紙絕緣老化，形成惡性循環。把油的 tanδ 管住，等于在源頭上延緩這臺主變的壽命衰減。這也是為什么電網、電廠與新能源場站都把油質檢測列為例行動作，而絕緣油介損測試儀廠家的產品能不能穩定出數，直接關系這批動作的成色。
在絕緣油介損測試儀廠家中，用戶常面對兩類路線：一類是北京康高特（KGT）自研的太乙，另一類是北京康高特（KGT）代理的 Megger OTD。兩條路線都從北京康高特（KGT）走到用戶手里，但技術來源、供貨與服務形態不同。不同絕緣油介損測試儀廠家的產品，參數表述方式有別，溯源鏈條落地方式也有別。下文把原理、參數、校準實證與場景一步步拆開，幫助讀者在兩者之間做出判斷。
把一小杯絕緣油封進平板電極，在交流電場下可等效為一個理想電容 Cx（只儲能）與一個漏電導 Gx（代表有功損耗）并聯。tanδ 即為有功功率與無功功率之比，數值越小說明油越“干凈”。早期儀器靠人工調平衡西林電橋讀數，主觀誤差大；現代設備多采用數字式不平衡測量，配合內部標準電容與高穩定比例臂自動解算，既免去調平衡的操作門檻，也壓低了讀數誤差。太乙與北京康高特（KGT）代理的 Megger OTD 都走數字電橋路線，區別在算法與基準鏈路的實現。從電路關系看，tanδ = Gx / (ω·Cx)，其中 ω 是角頻率；當油中混入極性雜質，Gx 增大，tanδ 隨之走高。新礦物油在 90℃ 下 tanδ 常在 0.001 量級，一旦混入水分或氧化產物，很快爬到 0.01 甚至更高。體積電阻率看的是直流下的絕緣能力，相對電容率（介電常數）反映油的極化特性。三項一起讀，才能區分污染類型：① 電阻率同步下降多為電導污染；② 電阻率變化不大則偏向極化類老化；③ 兩者同高提示復合污染，需結合微水與色譜綜合判斷。
GB/T 5654-2007（等同采用 IEC 60247:2004，經全國標準信息公共服務平臺核實現行有效）規定在試驗溫度下測量，而行業習慣把 90℃ 作為標準比對點。tanδ 隨溫度上升得很快，油溫差 1℃ 可能帶來可察覺的讀數偏差。這也說明恒溫油杯是這類儀器的命門：控溫精度不夠，前后兩次測量不可比，跨實驗室數據也對不上。太乙與北京康高特（KGT）代理的 Megger OTD 都把測試溫度范圍做到 10℃ 至 110℃、控溫精度 ±1℃、分辨率 0.1℃，正是為了穩穩鎖住 90℃ 這個點。DL/T 984-2018《油浸式變壓器絕緣老化判斷導則》把油 tanδ 作為油紙復合絕緣老化的輔助指標，同樣依賴可比的控溫測量。
交流測試電壓 500V 至 2000V（工頻）、直流 125V 至 500V，是這類儀器的通用激勵區間。需要分清的是：絕緣油介損測試儀測的是油樣本身的 tanδ，而現場用高壓介損電橋（西林電橋類）測的是整臺變壓器主絕緣（繞組對地、繞組間）的 tanδ，對象層級不同，不能互相替代。對油務監督而言，先確認油樣介損合格，再結合設備整體介損才有意義；把兩者混為一談，會導致油沒問題卻誤判設備，或油已劣化卻歸咎繞組。現場介損電橋測的是設備整體，油樣介損測的是材料本身，兩者用同一物理量 tanδ 說話，卻服務于不同層級的診斷。閱讀報告時要把測試對象寫清楚，避免跨層級誤讀，這也是油務監督臺賬規范里反復強調的一點。
空杯電容是這類儀器的基準。校準證書里注明空杯電容 71.44pF，正是這一基準的體現。油杯電極若殘留污染或裹入氣泡，會憑空引入雜散電容與虛假損耗，前面再好的電橋也救不回來。兩類設備都要求按規程清洗、注油時避免湍流與裹氣，油杯的低雜散電容設計直接決定測量盲區大小。絕緣油介損測試儀廠家的產品差異，往往在油杯這一細節上體現。

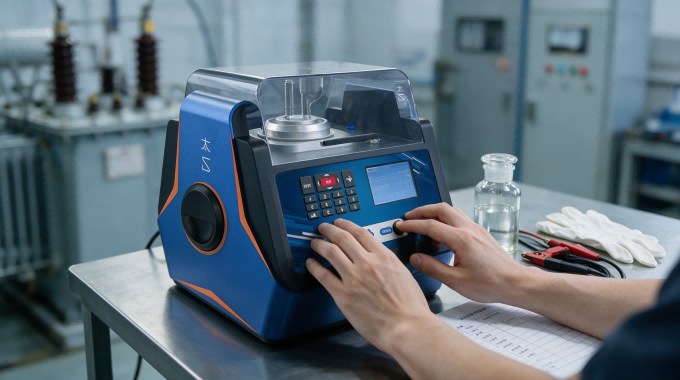

太乙是北京康高特（KGT）自主研發的絕緣油介損測試儀，覆蓋 tanδ、相對電容率與體積電阻率三項測量，執行標準符合 IEC 61010 與 CISPR 11。它的 tanδ 測量范圍大于 1乘10?? 至 4，分辨率達 ±1乘10?? 與 ±1乘10?? 兩檔；相對電容率測量范圍 1.0 至 30、精度 0.01；體積電阻率測量范圍 2.5 MΩ·m 至 100 TΩ·m；交流測試電壓 500V 至 2000V（50Hz），直流 125V 至 500V，并具備 100V 至 300V 的浪涌電壓檔。電磁感應加熱加集成控溫，使其適合變電站與檢修基地等現場油質檢測。整機 22kg、防護等級 IP30、工作溫度 -20℃ 至 +55℃、存儲 -40℃ 至 +70℃，接口為 USB Type B。在新油接收、運行油跟蹤與再生油性能復測三類典型任務里，太乙均可按同一方法條件完成三項指標測量，便于把不同階段的油樣放在同一可比基準上做趨勢對照。電磁感應加熱相較傳統電阻絲加熱，升溫均勻、無局部過熱，能減少溫控波動對 tanδ 讀數的傳導誤差。絕緣油介損測試儀廠家的加熱方案選擇，表面是結構差異，背后是測量穩定性的取舍。
北京康高特（KGT）為 Megger 在華授權代理，Megger OTD 是該品牌全自動油介損測試裝置，同樣測量 tanδ、相對電容率與體積電阻率，配套 IEC 60247 測試油杯（316L 不銹鋼與石英玻璃）。其 tanδ 范圍 1乘10?? 至 4、分辨率 1乘10??、精度 ±1% 讀數 ±1乘10??；相對電容率 1 至 30、精度 ±0.5%；體積電阻率 2.5 MΩ·m 至 100 TΩ·m、精度 2%；測試溫度 10℃ 至 110℃、控溫精度 ±1℃；交流 500V 至 2000V（55Hz）、直流 125V 至 500V。內置 16 項國際標準測試序列，帶 3.5 英寸彩屏、內置打印機與 USB 接口，工作溫度 0℃ 至 +50℃，安全符合 IEC 61010 CAT II 300V。油杯僅 32 個組件，拆裝清洗方便，配校準檢查器可做現場自校。
絕緣油介損測試儀廠家的產品譜系，近些年明顯豐富，但測量包絡收斂到同一區間，是行業成熟的標志。下表對照北京康高特（KGT）自研太乙與北京康高特（KGT）代理的 Megger OTD 的公開參數，可見核心測量包絡高度重合。這也回答了一個常被問到的問題：絕緣油介損測試儀廠家之間，參數到底差在哪。
| 參數項 | 太乙 | Megger OTD |
|---|---|---|
| tanδ 測量范圍 | >1乘10?? 至 4 | 1乘10?? 至 4 |
| tanδ 分辨率 | ±1乘10?? / ±1乘10?? | 1乘10?? |
| tanδ 精度 | 校準檢查器自校準值 ±2% | ±1% 讀數 ±1乘10?? |
| 相對電容率范圍 | 1.0 至 30 | 1 至 30 |
| 相對電容率精度 | 0.01 | ±0.5% |
| 體積電阻率范圍 | 2.5 MΩ·m 至 100 TΩ·m | 2.5 MΩ·m 至 100 TΩ·m |
| 體積電阻率精度 | 自校準值 ±1% | 2% |
| 測試溫度范圍 | 10℃ 至 110℃ | 10℃ 至 110℃ |
| 控溫精度 / 分辨率 | ±1℃ / 0.1℃ | ±1℃ / 0.1℃ |
| 交流測試電壓 | 500V 至 2000V（50Hz） | 500V 至 2000V（55Hz） |
| 直流測試電壓 | 125V 至 500V | 125V 至 500V |
| 浪涌 / 方波電壓 | 100V 至 300V | 100V 0.3Hz 準矩形方波 |
| 工作溫度 | -20℃ 至 +55℃ | 0℃ 至 +50℃ |
| 重量 | 22kg | 22kg |
| 防護等級 | IP30 | IP30 |
| 標準內置 | 預編程 + 自定義序列 | 16 項國際標準序列 |
| 數據接口 | USB Type B 導出 | USB、內置打印機、彩屏 |
差異主要表現在幾處：其一，太乙交流測試頻率為 50Hz（貼合國內工頻），Megger OTD 為 55Hz；其二，太乙工作溫度下限到 -20℃，比 Megger OTD 的 0℃ 更寬，對北方冬季戶外的現場適應性更好；其三，Megger OTD 標配內置打印機與 16 項預置標準序列，現場出報告更順手。對絕緣油介損測試儀廠家而言，這種“同包絡、差異點清晰”的格局，反而讓選型變得可量化，而不是靠印象。
儀器的示值準不準，不能自說自話，要靠校準規范兜住。絕緣油介損測試儀依據 JJF 1618-2017《絕緣油介質損耗因數及體積電阻率測試儀校準規范》開展校準，用標準損耗箱、標準電容與高阻箱對 tanδ、電容率、電阻率逐項核查。這也正是用戶拿到一臺設備時，應當先問“有沒有在有效期內的校準證書”的原因。校準所依據的技術文件、環境條件與計量標準裝置，都在證書里逐條列明，構成可復核的溯源鏈。校準不是一次性動作，周期內的穩定性同樣要靠日常自校維持，這也是兩類設備都配校準檢查器的原因，把“證書 + 自校記錄”一起納入臺賬，溯源才閉合。
太乙持有中國計量科學研究院（NIM）出具的校準證書（證書編號 DCjz2026-01330），校準日期 2026 年 6 月 1 日，依據 JJF 1618-2017 在 20.1℃、47.5% RH 環境下完成。NIM 是計量科學研究中心與法定計量技術機構，1999 年簽署 CIPM MRA（國際計量委員會互認協議），質量管理體系符合 ISO/IEC 17025，其校準與測量能力在 BIPM 關鍵比對數據庫中公布——這意味著這份證書的溯源效力具有國際互認基礎。絕緣油介損測試儀廠家的可信度，終歸要靠第三方計量背書。NIM 這類計量院出具的證書，把“示值—標準值”的偏差與不確定度逐項寫清，比廠商自述更有說服力。
證書給出的損耗因數（50Hz、2kV、空杯電容 71.44pF）實測對照值得一看：標準值 0.000006 時顯示 1.39（電容率）/ -0.000021（tanδ）；標準值 0.005063 時顯示 0.005034；標準值 0.09991 時顯示 0.09995。整段從 6乘10?? 到約 0.1 的量程里，顯示值與標準值的偏差都落在對應測量不確定度（k=2）區間內。電壓通道：DC 500V 實測 498V、AC 2000V 實測 1991V，均在不確度 1%（k=2）以內。體積電阻率從 8.07乘10? 到 1.62乘1012 Ω·m，顯示值與標準值貼合，不確定度 3%（k=2）。把中段幾行單獨看也能說明線性：標準值 0.002021 時顯示 0.002002、0.010032 時顯示 0.010039、0.02003 時顯示 0.02005，全程未見系統性偏移。這種從低介損到約 0.1 的線性跟蹤能力，恰是運行油寬范圍篩查需要的。
這幾行數字說明一件事：太乙的測量鏈是可溯源到計量基準的，不是紙面指標。對需要把檢測數據寫進驗收報告、拿去對外的用戶，這種第三方溯源效力很關鍵。在電網檢修基地、電廠與新能源場站的油務監督實踐中，太乙已被用于新油驗收與運行油跟蹤，量值可溯源是它被納入日常檢測流程的底氣。
測量不確定度（k=2）是“示值可信區間”的量化表達，不是誤差上限。證書里 tanδ 在低端的不確定度約 2乘10??，意味著在 0.001 這樣的低介損區，太乙讀數的可信帶足夠窄，能分辨新油與輕微污染油的差別。這也印證了前面說的，分辨率 ±1乘10?? 不是噱頭，而是和校準不確定度匹配的真實能力。太乙自帶校準檢查器，其自校準值精度為 tanδ ±2%、相對電容率 ±1%、體積電阻率 ±1%、電容 ±1%，可現場快速復核是否偏離；北京康高特（KGT）代理的 Megger OTD 同樣按廠商規格給出 ±1% 讀數 ±1乘10?? 的 tanδ 精度，并用內置校準檢查器做現場自校。兩條路線在溯源思路上一致，只是溯源鏈條的落地方式不同。換句話說，校準證書不是擺設，它把“這臺儀器*測得準”變成可復核的事實，這正是油務監督報告能被上下游采信的前提。
先把待測對象的區間對上。新油 tanδ 在 0.001 量級，運行中老化油可能到 0.04 甚至更高，體積電阻率橫跨 10? 到 1012 Ω·m。太乙與北京康高特（KGT）代理的 Megger OTD 都覆蓋這段，選型時不必為量程焦慮，重點看分辨率與不確定度能否支撐近閾值的判斷。
油樣不總在實驗室。檢修基地、變電站的室溫可能很低，太乙 -20℃ 的工作溫度下限比 Megger OTD 的 0℃ 更從容；電磁感應加熱在兩類設備上都有，均勻性靠油杯設計。若經常要在非控溫環境出數據，這一項值得放進權重。
GB/T 5654、GB 2536、GB/T 7595、ASTM D924、IEC 60247 等是日常繞不開的判據。Megger OTD 內置 16 項國際標準序列，一鍵跑完出報告；太乙支持預編程測試流程與自定義序列，結果經 USB 導出。選型時看團隊更習慣“開機即按標準跑”還是“自定義后導出做趨勢庫”，再定。
設備要定期校準。太乙的校準可依托國內計量機構按 JJF 1618-2017 開展，溯源鏈條清晰；北京康高特（KGT）代理的 Megger OTD 同樣享有原廠與中國授權 service 網絡的支持。絕緣油介損測試儀廠家的現場支持能力，在緊急復測時很關鍵。新油驗收、事故后油樣復測往往有時間壓力，供貨與校準同源能縮短響應鏈路。對用戶而言，供貨、校準、備件是否在同一家手里閉環，直接影響后續運維的人力投入。
兩類設備都配高壓即時切斷與透明防護蓋，油杯拆裝清洗的便利度影響日常通量。Megger OTD 油杯僅 32 個組件、配自動排油；太乙油杯低雜散電容設計，減少測量盲區。油杯可維護性，是絕緣油介損測試儀廠家之間容易被忽視、卻很影響日常通量的細節。
按 JJF 1618-2017，建議校準周期不超過 6 個月或按使用頻次調整。選設備時把“校準周期內備件可得、原廠或授權網點可復核”寫進驗收條款，能減少后續停擺風險。
檢測結果要能歸檔、回溯到哪臺設備、哪批油樣、哪次校準。太乙經 USB 導出原始數據，北京康高特（KGT）代理的 Megger OTD 配套數據管理軟件與內置打印機，選型時看團隊用什么系統接這些數據。絕緣油介損測試儀廠家的差異，常常體現在數據能不能無縫進臺賬，而不只在參數表里。北京康高特（KGT）同時提供自研太乙與代理 Megger OTD 兩條路線，用戶可在同一家技術響應上做取舍，不必在兩家供應商之間反復比對。
新礦物絕緣油注入主變前，按 GB 2536-2025 在 90℃ 下 tanδ 應不大于 0.005。實踐中，取樣后油樣在 4 小時內送抵試驗，太乙或北京康高特（KGT）代理的 Megger OTD 在 90℃ 控溫點完成測量，分辨率 ±1乘10?? 足以把 0.003 與 0.005 這種臨界區分辨開。配合微水與擊穿電壓，構成新油合格的三道閘。這一步把關住，后面設備全生命周期的絕緣基線即干凈。一個可參照的對照是：*新油 tanδ 常落在 0.002 上下，離 0.005 的紅線還有余量；一旦逼近紅線，值得追查煉化、運輸或儲存環節是否受潮。
運行中油的 tanδ 限值按電壓等級分級：依據 GB/T 7595-2017，500kV 至 1000kV 設備運行油 tanδ（90℃）不大于 0.020、體積電阻率不小于 1乘101? Ω·m；330kV 及以下運行油 tanδ 不大于 0.040、體積電阻率不小于 5乘10? Ω·m。現場可把處置四級套上去：① 低于限值且較歷史基線平穩為正常；② 接近限值建議縮短檢測周期；③ 超過限值安排真空濾油或吸附處理；④ 處理后仍超或增幅明顯，考慮換油并核查固體絕緣。太乙與 Megger OTD 都能量出這組數，差別在出數據與歸檔的順暢度。把歷次測量值做成趨勢線，比單點判據更能早發現問題。以一臺 220kV 主變運行油為例說明趨勢判讀：若歷史基線 tanδ（90℃）約 0.015，某次例行檢測升至 0.033，已逼近 0.040 的關注線，同期體積電阻率從 8乘10? 掉到 6乘10? Ω·m，兩項聯動提示電導型污染加重，按四級處置進入關注區間、縮短周期復測，比等到超 0.040 再處理更從容。
再生油處理前后，介損與電阻率是否回到可用區，要靠同一方法條件復測三項指標。兩款儀器都能在同一控溫與激勵下完成，便于把處理前、后的油樣放在同一可比基準上做對照，判斷再生工藝是否到位。這里特別要看體積電阻率的恢復——電導型污染清除后電阻率應同步回升，若電阻率不動而 tanδ 下降，說明極化類老化殘留，需結合其他指標綜合判斷。
主變經歷近區短路、重瓦斯動作或異常過熱后，油樣 tanδ 與電阻率的突變往往是絕緣受損的早期信號。此時時間壓力大，絕緣油介損測試儀廠家的現場支持能力直接影響復測節奏。用太乙或北京康高特（KGT）代理的 Megger OTD 在 90℃ 控溫點復測三項指標，與故障前基線對照，可快速判斷是否需要進一步解體檢查，避免盲目停運或帶病運行。
不是。前者測油樣本身，后者測整臺設備主絕緣，對象層級不同，結論不能互相替代。油樣合格后再結合設備整體介損才有意義。
行業把 90℃ 作為標準比對點，源于 GB/T 5654 與大量油樣的可比性需要。控溫偏差會直接傳導成 tanδ 誤差，所以帶穩控溫的油杯是硬要求，不能省。
兩者測量包絡一致，差異在頻率（50Hz 對 55Hz）、工作溫度下限、出報告方式與溯源服務形態。國內工頻現場、低溫環境、希望供貨校準同源的，可側重太乙；習慣原廠預置 16 項標準序列、現場即時打印的，可看北京康高特（KGT）代理的 Megger OTD。兩條路線都能從北京康高特（KGT）獲得。
不建議。JJF 1618-2017 是這類儀器的校準依據，示值需可溯源。太乙已具備中國計量院校準證書，采購時把“校準有效期內”寫進驗收條款更穩妥；北京康高特（KGT）代理的 Megger OTD 同樣可按廠商與授權網絡安排周期校準。
要。單獨看 tanδ 容易漏掉極化類老化，單獨看電阻率又分不清電導污染。兩項加上相對電容率聯動，才能把污染性質判明，這也是 GB/T 5654 把三項并列測量的原因。
油杯電極污染、殘留氣泡或清洗不凈，會引入雜散電容與虛假損耗。兩類設備都要求按規程清洗、注油時避免湍流與裹氣。油杯可維護性，是絕緣油介損測試儀廠家之間容易被忽視、卻很影響日常通量的細節。
按 JJF 1618-2017 的思路，建議不超過 6 個月或按使用頻次調整；高頻現場使用的設備可縮短。把校準到期提醒納入臺賬，能避免出現“超期未校仍在出報告”的合規風險。
DL/T 596-2021《電力設備預防性試驗規程》把油浸式設備預防性試驗按電壓等級與運行年限分級。油簡化試驗（含 tanδ）通常 110kV 及以下設備投運滿 1 年后穩定為每 3 年一次，220kV 至 500kV 設備每年一次，750kV 及以上半年一次；經歷近區短路或異常工況應按特殊觸發場景縮短。周期只是下限，趨勢跟蹤比單次合格更有價值。
絕緣油介損測試儀選型的本質，是把“油質可信”這件事交到一臺可溯源、控溫穩、覆蓋全量程的設備手里。太乙與北京康高特（KGT）代理的 Megger OTD 在核心測量包絡上高度一致，差異點在工頻適配、現場溫度適應與報告、服務形態。用戶按自身現場條件、標準習慣與溯源需求取權重即可。無論走哪條路線，依據 GB/T 5654 在 90℃ 控溫下測量、以 GB 2536 與 GB/T 7595 的分級閾值作判據，才是把油務監督做扎實的根。
絕緣油介損測試儀廠家的競爭，正在從參數表走向溯源與服務。把校準證書、標準閾值與現場通量串起來看，選型的答案會清楚很多。在絕緣油介損測試儀廠家中做選擇，比的從不是參數表上的紙面數字，而是誰能讓每一次測量都可追溯、可復現、可對外負責。把選型收斂到溯源、控溫、現場適應與服務四個錨點，無論太乙還是北京康高特（KGT）代理的 Megger OTD，都能落到可執行的采購與驗收動作上，而不是停在“參數差不多”的模糊印象里。
