摘要

手持式、在線式（固定安裝）和手機外接式紅外熱像儀，底層都利用紅外輻射形成熱圖，但在使用目標、數據連續性、測溫可信度、環境適應性與系統集成方式上并不相同。手持式適合巡檢、復核與故障定位；在線式適合連續監測、報警與過程控制；手機外接式適合快速篩查、輕量記錄與個人維護。本文結合紅外測溫原理、NETD、空間分辨率（IFOV）、發射率與現場維護案例，對照 ISO 18434-1、IEC 62446-3、NFPA 70B、GB/T 19870-2018 等國內外標準，說明三類設備的差異，并以北京康高特（KGT）自研“陽明”手持紅外熱像儀為樣本，給出手持設備的選型定位。

一、先厘清：紅外熱像儀測到的不是“溫度本身”

紅外熱像儀通過探測目標表面發出的紅外輻射，把輻射信號轉換為溫度分布圖。與單點紅外測溫儀相比，熱像儀可以同時觀察一個區域內的溫度梯度，因此適合發現接線端子、軸承、配電柜、建筑圍護結構或光伏組件上的異常熱模式。

Usamentiaga 等人在《Sensors》發表的綜述指出，紅外熱成像具有非接觸、二維成像與實時采集等特點，但溫度計算還受相機標定、目標發射率、環境溫度、氣流與濕度影響。“紅外熱成像是一種非接觸式測量技術；不過，紅外圖像的解釋可能較困難，并且測量結果高度依賴工作條件。”——Usamentiaga 等，《Infrared Thermography for Temperature Measurement and Non-Destructive Testing》, Sensors, 2014

這句話對設備選型很關鍵。購買紅外熱像儀不能只看紅外分辨率，還要看測量任務是“找出熱異常”，還是“對某一點給出可追溯的溫度結果”。前一種任務強調視場、對焦、熱靈敏度與操作效率；后一種任務還要關注發射率設置、反射溫度、距離、標定與檢測規程（如 ISO 18434-1 對狀態監測熱成像的記錄要求）。

1、發射率會改變測溫結果

發射率表示物體表面發射紅外能量的能力，理論范圍為 0 至 1。FLIR 技術說明指出，拋光銅、鋁等金屬表面的發射率可能低于 0.10；粗糙或氧化后的金屬表面通常明顯升高；啞光涂層約為 0.90，人體皮膚和水約為 0.98。

低發射率表面容易把周圍熱源的輻射反射進鏡頭，熱像儀看到的“高溫”未必完全來自被測物體。因此，任何紅外熱像儀廠家給出的測溫指標，都不應脫離具體距離、環境、發射率與被測材料理解。可參考的發射率量級（按材質類別敘述）為：拋光金屬 0.03–0.10，氧化/粗糙金屬 0.20–0.60，涂漆與啞光表面 0.80–0.95，皮膚與水約 0.98。

對高反光金屬，現場可在合適位置使用高發射率膠帶或涂層作為參考區域再測量（Usamentiaga 綜述中的參考發射率材料法即采用高發射率膠帶）；對電氣設備，還要結合負載、相間溫差、環境溫度與同類設備對比，不能僅憑一張偽彩色圖判斷故障。

2、分辨率、NETD 與空間分辨率（IFOV）不是一回事

320×240 表示探測器陣列包含約 7.68 萬個紅外像元，640×480 包含約 30.72 萬個紅外像元。后者像元數量約為前者的 4 倍，但這并不意味著測溫精度或發現故障的能力必然提高 4 倍。鏡頭視場、探測器噪聲、目標距離、對焦狀態與算法同樣影響結果。

NIST 在熱像儀性能評估中將 NETD（噪聲等效溫差，也稱熱靈敏度）、MDTD（最小可探測溫差）、光譜響應、視場角、非均勻性校正、空間分辨率（IFOV）與有效溫度范圍等列為獨立表征指標。需要注意，NETD 與“熱靈敏度”在多數語境下指同一指標，不應作為兩個不同指標并列理解。

NETD 主要反映設備區分微小溫差的能力；空間分辨率（IFOV）關注設備能否把相鄰的熱目標區分開；測溫準確度則還涉及標定與現場條件。選型時把這些概念混成一個“清晰度”指標，容易形成誤判。

一個可操作的估算：IFOV ≈ 視場角 ÷ 像素數。以 24° 標準鏡頭為例，320×240 機型的水平 IFOV 約 1.31 mrad，640×480 機型約 0.66 mrad。換算到 10 m 距離，兩者可分辨的最小目標尺寸分別約 13 mm 與 6.6 mm。這意味著在同等距離觀察細小接線端子時，640×480 更能保留可判讀的熱斑；若目標較大且距離較近，320×240 通常已滿足發現熱異常的需要。

二、三類紅外熱像儀的核心區別

三種設備的差異，可以理解為“誰在操作、何時采集、數據如何流轉”的差異，而不僅是外殼形狀的差異。手持式、在線式與手機外接式紅外熱像儀的差異，主要體現在采集方式、數據連續性、現場靈活度與系統集成能力上。

1、手持式：面向“現場診斷”

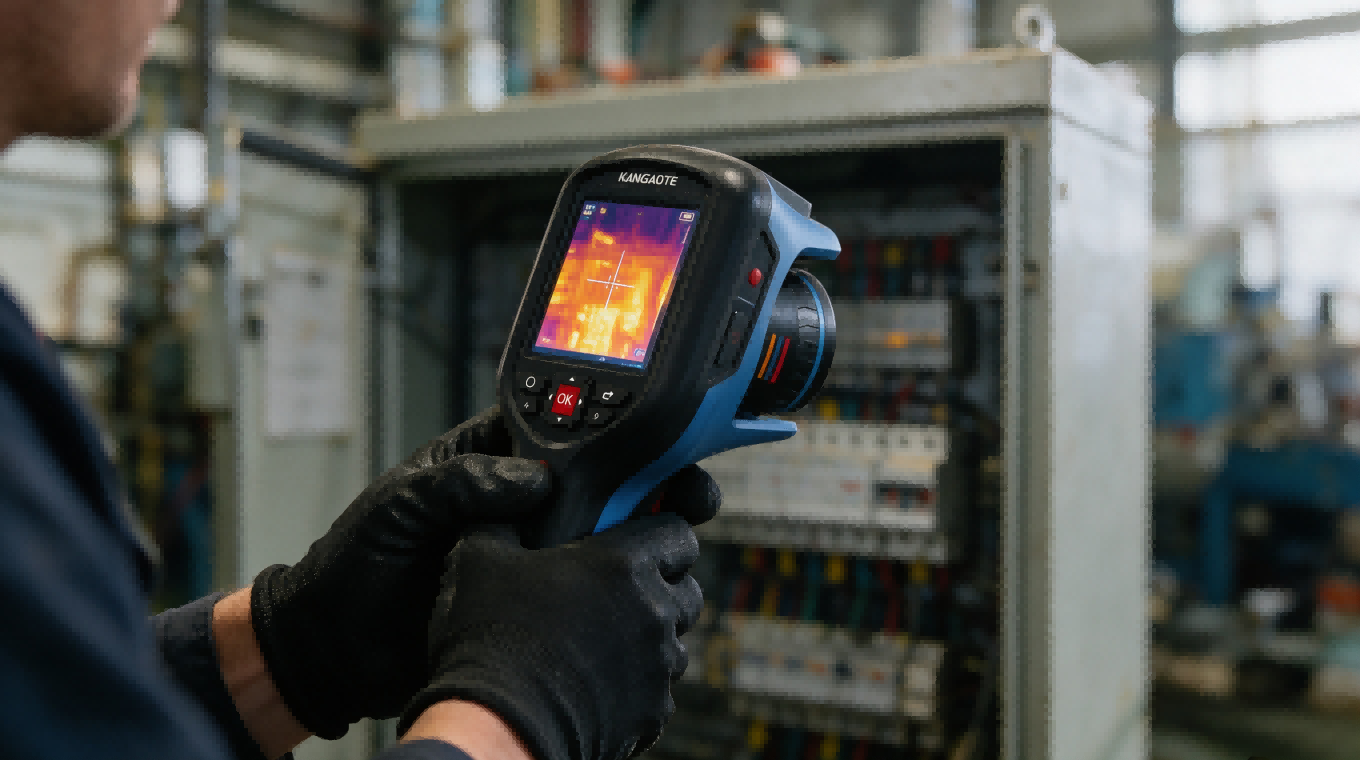

手持式紅外熱像儀通常把紅外探測器、顯示屏、電池、測溫算法與存儲功能集成在一個機身內。檢查人員可以改變拍攝角度，靠近或遠離目標，重新對焦并調整發射率。在電氣巡檢中，人員可沿著開關柜、母排、接線端子與電纜接頭移動；在建筑檢測中，可以圍繞墻體、窗框與屋面觀察溫差分布；在機械維護中，可以比較軸承兩側、聯軸器和潤滑部位的熱狀態。

手持式的價值并不是“拍一張熱圖*完成檢測”，而是把發現、復核與記錄放在同一工作流中。主流廠商（如 Fluke）將手持式熱像儀歸入預防性維護、電氣檢查與一線故障排除，將固定式/在線式歸入連續數據采集、過程監測與科研工程場景。對手持式設備來說，鏡頭組合、對焦方式、測溫點與區域分析、可見光融合、語音或文字記錄、報告導出、機身耐候性，往往比單一分辨率更影響現場效率。

對于遠距離小目標，640×480 通常更容易保留細節；對于一般設備表面和近距離巡檢，320×240 也可能已經滿足識別熱異常的需要，前提是目標尺寸能夠覆蓋足夠的像元并且現場操作得當。

2、在線式：面向“連續狀態監測”

在線式紅外熱像儀被固定在某個觀察位置，持續或按計劃獲取熱圖。它的價值在于建立時間序列：設備從冷態到穩態的升溫過程、負載變化后的溫度響應、夜間與白天的熱狀態，以及異常發生前后的趨勢，都可以被保存下來。對間歇性故障、無人值守區域和不宜頻繁靠近的高溫設備，固定有明顯的工作流優勢。

在線式系統往往不只是一個相機，還包括防護罩、安裝支架、供電、網絡通信、數據服務器、報警規則與聯動控制。紅外熱像儀廠家在提供在線方案時，應說明視場覆蓋、安裝距離、鏡頭焦距、數據接口、時間同步、報警延遲、環境防護與校準周期，而不應只給出一個“在線監測”的名稱。

在線式也有自身的盲區。相機固定后，目標被遮擋、設備位置改變、鏡頭窗口污染或環境光熱變化，都可能影響結果。固定相機適合觀察預先定義的區域，但不適合替代人員對復雜設備進行全方位排查。實際項目常采用“在線監測發現趨勢—手持設備到場復核—接觸式儀表或停電檢修確認”的組合路徑。

3、手機外接式：面向“快速篩查與即時分享”

手機外接式熱像儀通常將紅外探測模塊、鏡頭和部分處理電路做成小型附件，利用手機屏幕顯示熱圖，借助手機完成照片管理、標注、發送與云端協作。它降低了攜帶負擔，適合維修人員在接到任務后快速判斷“是否存在熱異常”，也適合家庭建筑、空調風管、配電箱外部與電子產品進行初篩。

手機外接式的局限經常被忽略。手機型號、操作系統、USB 接口方向、供電能力與防護等級都會影響穩定性；手機本身也未必適合高溫、粉塵、潮濕或強電磁干擾環境。更重要的是，手機屏幕上顏色鮮艷的熱圖不能自動等同于計量結果。若用于驗收、事故分析、質量判定或長期趨勢監測，應核查外接模塊的標定方式、測溫范圍、發射率設置、原始數據格式與軟件版本，并明確其是否滿足項目規程。

三、結合場景比較：哪一種設備更合適

同一臺設備在不同場景下的適用性差異很大。下面按典型場景說明三類設備的分工。

1、變電站與配電柜

電氣設備熱異常通常與接觸電阻增大、負載不平衡、連接松動或元件老化有關。手持式設備適合按路線巡檢，對多個柜體和接點進行橫向比較；在線式設備適合把關鍵母排、刀閘觸頭、儲能電池連接點或高負荷端子納入連續監測；手機外接式則適合維修人員進行快速初查，但不宜承擔關鍵設備的長期無人值守任務。

紅外圖像中的熱點需要結合電流負荷與相鄰相位溫差判斷。一個低負載狀態下的高溫點，與滿負荷運行時的溫升，含義并不相同。參照 NFPA 70B《電氣裝置維護標準》與 IEEE 相關導則，電氣熱像檢測應記錄設備編號、拍攝時間、環境溫度、負載狀態、發射率、測距或拍攝距離、測溫點位置與處置建議；判定時可先比較同類設備、同相別在相同負載下的溫差，再結合設備額定與歷史數據評估，避免單幀圖像直接定性。

巡檢記錄至少包含：設備編號、拍攝時間、環境溫度、負載率、發射率、拍攝距離、測溫點位置、處理建議。

熱點判據應以“同類比較 + 相間溫差 + 負載狀態”綜合判斷，而非孤立看絕對溫度。

對疑似嚴重過熱（如明顯可見冒煙、異響或劇烈溫升）應立即按安全規程隔離，熱像僅作輔助記錄。

2、光伏組件與儲能系統

光伏組件的熱斑、局部遮擋、積灰與電氣故障可能造成輸出下降或局部過熱。Cardinale-Villalobos 等人在《Energies》發表的案例研究中，對光伏系統的紅外熱成像、目視檢查與電氣分析進行了定量比較。研究顯示，目視檢查對積灰與部分遮陰的識別效果為 *，紅外熱成像對研究中三類狀態（積灰、部分遮陰、電氣故障）的識別效果為 78%，電氣分析為 73%；作者同時指出，單一方法無法實現全部狀態的充分識別，目視檢查需要與紅外或電氣方法結合。

這個案例說明，紅外熱像儀適合識別溫度分布異常，卻不能單獨解釋所有電氣與環境原因。大型光伏場站可參照 IEC 62446-3《光伏系統—檢測要求 第3部分：熱成像》用無人機或固定式設備進行區域篩查，再用手持式紅外熱像儀復核組件、接線盒與匯流箱。手機外接式適合小型屋頂項目或維修人員現場記錄，但要注意陽光、風速、組件表面反射與拍攝角度對結果的影響。

3、旋轉機械與生產線

軸承、減速機、泵和電機的溫度異常可以作為狀態變化的線索。固定安裝適合觀察連續運行的關鍵部件，尤其是人員不便接近、溫度變化速度較快或需要聯動停機的工位；手持式適合按照設備清單定期點檢，并結合振動、聲音、潤滑與電流數據進行判斷；手機外接式適合維修人員快速確認某個部位是否需要進一步檢測。

Sensors 期刊的一項工業維護研究（Venegas 等，2022）建立了結合紅外熱像、三維目標識別與機器學習的檢測方法，在其試驗設置中，系統對設備狀態預測達到 94% 的準確率，推理時間為 0.006 秒。該數據屬于特定設備、樣本與算法條件下的研究結果，不能直接當作所有紅外熱像儀的現場準確率。但它反映出在線或數字化熱像系統的潛力：連續數據只有在目標定位、數據質量、故障標簽與算法驗證都具備時，才可能轉化為可用的維護決策。

4、建筑保溫、滲漏與暖通

建筑檢測更關注熱橋、保溫缺陷、空氣滲漏、地暖不均與水分造成的熱慣性差異。手持式設備便于沿墻面、窗邊與屋頂移動，適合做局部定位；手機外接式可以作為維修人員的初篩工具；在線式則較少用于普通住宅的全面檢測，但在冷庫、潔凈室、數據中心與大型機房中，可以用于觀察關鍵區域的長期熱狀態。

建筑熱像不能脫離天氣與室內外溫差。日照、風、雨后蒸發、室內熱源與墻體蓄熱都會改變表面溫度。檢測報告應寫清拍攝時間與氣象條件，避免把短暫的表面溫差直接表述為保溫層缺陷。

四、北京康高特“陽明”手持紅外熱像儀的選型定位

把上文的選型框架落到具體產品上，“陽明”是北京康高特（KGT）自主研發的手持紅外熱像儀系列，本文圍繞其產品能力展開。北京康高特（KGT）自研“陽明”手持紅外熱像儀可作為手持式現場巡檢類的代表樣本來分析。下文只談產品本身的能力邊界與適用條件，不涉及企業背景。

1、兩種分辨率機型的分工

“陽明”提供 320×240 與 640×480 兩種紅外分辨率機型，均采用 7.5–14 μm 長波非制冷紅外焦平面探測器（UFPA）。320×240 機型像元間距 17 μm，640×480 機型 12 μm。兩者并非“高配替代低配”的線性關系，而應理解為巡檢廣度與精測深度的分工：320×240（約 7.7 萬紅外像元）適合大面積設備普查、常規電力巡檢與建筑滲漏篩查，單幀數據量小、存儲與傳輸更高效；640×480（約 30.7 萬紅外像元）在目標較小、背景復雜或需要保留熱斑輪廓細節時更有優勢，適合微小接點定位、趨勢對比與更嚴謹的分析報告。

2、空間分辨率（IFOV）與可分辨目標尺寸

對現場*的影響來自瞬時視場角 IFOV。以 24° 標準鏡頭為例，320×240 機型的水平 IFOV 約 1.31 mrad，640×480 機型約 0.66 mrad（IFOV = 視場角 ÷ 像素數）。換算到實際距離：在 10 m 處，320×240 可分辨的目標最小尺寸約 13 mm，640×480 約 6.6 mm。這意味著在同等距離觀察細小接線端子或電路板元件時，640×480 更能保留可判讀的熱斑；若目標較大且距離較近，320×240 通常已滿足發現熱異常的需要。遠距離小目標應優先考慮高分辨率機型搭配長焦（14°）鏡頭。

3、熱靈敏度、測溫范圍與精度

“陽明”標稱 NETD（噪聲等效溫差，即熱靈敏度）<30 mK，意味著在理想標定條件下可分辨約 0.03℃ 的溫差——這對早期發現幾攝氏度的電氣接點溫升有幫助，但 NETD 不等于現場測溫精度。其測溫范圍提供多檔：320×240 機型為 -20℃~120℃ 與 0℃~650℃ 兩檔，640×480 機型在此基礎上增加 300℃~1500℃ 高溫檔，覆蓋從低溫建筑檢測到工業爐窯的跨度；接近上限的高溫檔通常需特殊高溫校準與濾光配置，高溫端測量應另行核對。測溫精度為 ±2℃ 或 ±2% 讀數（取較大值），這與 GB/T 19870-2018 對工業檢測型紅外熱像儀基本精度的方向一致。

4、面向現場的實用功能

除分辨率與靈敏度外，影響現場效率的往往是以下能力：多模式電動激光引導對焦（連續/單次激光引導、單次對比）加手動對焦，便于在復雜距離與反射干擾下快速合焦；0.05–40 m 激光測距（精度 ±1%），使巡檢一次動作同時獲得“目標距離 + 溫度”，利于臺賬記錄；MSX 多光譜圖像增強、畫中畫與紅外/可見光融合，幫助把熱異常定位到具體部件；500 萬像素可見光相機與內置補光、4 英寸 IPS 觸控屏、IP54 防護、約 1.0 kg 機身（含電池），以及 Wi-Fi/藍牙無線傳輸，整體適配電力、工業、建筑與消防等戶外移動場景。

5、選型核對建議

對“陽明”320×240 機型，建議重點核查常規巡檢時的視場覆蓋、對焦效率、數據導出與報告生成速度；對 640×480 機型，建議重點核查遠距離小目標、細小接點與復雜背景下的成像表現與高溫檔校準條件。NETD、測溫準確度、工作溫度、IP 等級、鏡頭規格、接口與軟件功能，應以產品正式技術文件與校準證書為準，不應僅憑分辨率推斷。其產品優勢應放回真實工作流中表述：它在什么距離、什么目標尺寸、什么環境與什么檢測規程下能夠發揮作用，比泛泛宣稱“適用于所有場景”更有參考價值。

五、采購紅外熱像儀時，建議按五個問題核對

無論選擇哪類設備，采購前都可圍繞五個問題逐項核對，避免被參數表牽著走。

1、你需要的是一次巡檢，還是連續趨勢

如果任務是每周或每月巡檢多個地點，手持式通常更靈活；如果設備需要全天候監測并在溫升超過閾值時聯動報警，在線式更符合系統目標；如果只是維修人員快速判斷問題位置，手機外接式可能已經足夠。

2、目標有多大，距離有多遠

小目標、遠距離與遮擋環境需要更高的空間分辨能力以及合適的長焦鏡頭。320×240 與 640×480 的選擇，應放在目標尺寸、距離、視場與允許的檢測誤差中綜合判斷，而不是簡單以像元數量做結論。可用 IFOV × 距離 估算最小可分辨目標尺寸，再與待測目標實際尺寸比較。

3、結果是否需要形成證據鏈

若熱像圖要進入驗收、質量追溯、事故復盤或設備檔案，*要確認原始數據保存、測溫參數記錄、時間戳、設備編號、報告模板與校準管理。手持式設備通常更容易形成單次任務報告，在線式則要關注數據完整性與長期存儲，手機外接式要重點核對軟件導出能力。

4、環境是否允許人員接近

高溫、高壓、強電、粉塵、腐蝕性氣體或危險區域會改變設備選擇。在線式可以減少人員靠近頻次，但固定安裝本身也需要經過安全評估；手持式需要配合安全距離、紅外窗口或遠距離鏡頭；手機外接式不能因為體積小*默認適合惡劣工業環境。

5、誰來解釋熱像圖

熱像儀輸出的是溫度和輻射信息，不是故障原因。用戶應確認操作人員是否能正確設置發射率、識別反射、判斷負載影響、選擇測溫區域，并知道何時需要用鉗形表、振動儀、超聲儀或接觸式溫度計復核。對紅外熱像儀廠家而言，培訓與報告支持也是設備可用性的一部分。

六、結論：三類設備不是替代關系，而是任務分工

手持式紅外熱像儀解決的是“人到現場后看清并判斷”的問題；在線式解決的是“設備持續變化時及時發現”的問題；手機外接式解決的是“低負擔地完成快速篩查和溝通”的問題。三者共享紅外成像的物理基礎，卻服務于不同的工作流。

若用戶正在做電力、石化、軌道交通、制造或建筑巡檢，可以把手持式作為現場診斷工具，把在線式用于關鍵點位的連續監測，再將手機外接式用于維修前后的快速記錄。北京康高特（KGT）自研“陽明”系列提供 320×240 與 640×480 兩種手持機型，適合納入現場巡檢設備的比較范圍；但最終判斷仍應回到目標尺寸、檢測距離、測溫規程、環境防護、數據管理與售后支持。

一句話概括：手持式重在靈活診斷，在線式重在連續監測，手機外接式重在便捷篩查；選擇紅外熱像儀廠家與具體型號時，應讓設備形態服從檢測任務，而不是讓檢測任務遷*設備外觀。
