摘要

回路電阻測試儀、微歐計和雙臂電橋（QJ44）都可用于低電阻測量，但三者所解決的工程問題并不相同。回路電阻測試儀主要服務于斷路器、隔離開關、GIS、母線連接和其他大電流導電路徑的狀態檢查；微歐計是低電阻數字測量儀器的泛稱；QJ44 則是基于開爾文雙臂電橋原理的經典儀器。區分它們，不能只比較“能否測到微歐”或“分辨率是多少”，還需要從測試電流、測量對象、四線制結構、接觸界面、熱效應、抗干擾能力、標準適用邊界及數據追溯能力進行判斷。



一、回路電阻測試儀和微歐計、QJ44 到底是什么關系

低電阻測量中有兩個容易混淆的概念：一個是測量原理，另一個是應用型儀器。四線制、開爾文接法、直流壓降法和雙臂電橋，屬于測量原理或電路結構；回路電阻測試儀、微歐計和 QJ44，屬于產品類別或具體儀器名稱。

從這個角度看，回路電阻測試儀并不是微歐計的對立面。許多用于變電站現場的回路電阻測試儀，本質上*是針對高壓開關導電回路進行結構強化和功能集成的大電流微歐計。它在低阻測量基礎上增加了大電流輸出、測試線與夾具配置、抗現場干擾、測試過程控制、數據存儲及安全保護等功能。

微歐計的含義更寬。它既可以用于電機繞組、銅排、焊點、保險絲、連接器和繼電器觸點，也可以用于斷路器接觸電阻測量。關鍵不在于設備是否被稱為“微歐計”，而在于其輸出電流、量程、精度定義、持續通流時間和現場適應性是否符合任務要求。

QJ44 則是一個具有代表性的雙臂電橋型號。公開的 QJ44 產品資料通常將其描述為便攜式 Kelvin Bridge（開爾文雙臂電橋），用于低值直流電阻、金屬導電性、接觸電阻以及電機和變壓器線圈電阻測量。不過，不同制造商、生產批次和改型產品的量程、誤差、供電方式與檢流計結構可能不同，因此不能把某一頁面上的 QJ44 參數直接視為所有 QJ44 的統一標準。



二、三者的核心區別是“測試任務”不同

回路電阻測試儀回答的問題是：在規定或足夠的直流測試電流下，高壓開關設備的主導電路徑是否處于正常狀態。被測對象往往不是一個獨立電阻，而是由觸頭、軟連接、導電桿、端子、母線及其接觸界面共同組成的回路。

通用微歐計回答的問題是：某個低電阻元件、導體或連接點的阻值是多少。測量對象可以較為分散，測試電流也可能從毫安級、安培級到數十安不等。微歐計是否可以用于高壓開關，取決于具體型號和試驗規程，而不是名稱本身。

QJ44 回答的問題是：在橋路平衡條件下，被測低電阻與標準電阻之間的比值關系是什么。這種方法有利于分析測量鏈路和比率誤差，適合教學、實驗室以及部分靜態低阻測量任務，但它通常不以高壓開關現場的快速測試、自動記錄和抗干擾為主要設計目標。

因此，用戶在搜索“回路電阻測試儀廠家”時，真正需要核對的不是廠家是否同時銷售微歐計或 QJ44，而是廠家能否說明產品針對的被測對象、測試電流和適用規程，并提供與這些聲明相對應的說明書、校準證書和驗收資料。



三、回路電阻測試儀的測量原理：直流壓降法與四線制

1、基本計算關系

回路電阻測試通常采用直流電流源向被測回路注入測試電流，再由獨立的電壓采樣通道測量被測段的電壓降?；娟P系為：

R? = U? / I?

式中，R? 是被測回路電阻，U? 是電壓采樣端之間的電壓降，I? 是實際通過被測回路的電流。儀器顯示的電阻值只有在電流測量、微小電壓測量和取樣位置都受到控制時，才具有工程意義。

2、為什么不能只用二線法

若用同一對導線既輸送測試電流又測量電壓，測量結果近似為：

R?線 = R_DUT + R引線? + R引線? + R接觸

其中，R_DUT 是被測對象電阻，其他項包括電流引線、端子和接觸部位的附加電阻。當被測電阻達到毫歐或微歐量級時，測試線和夾具電阻可能與被測對象處于同一數量級，結果*會受到明顯影響。

四線制將電流回路和電壓采樣回路分開。電流端負責建立穩定的測試電流，電壓端接在被測區域的內側，電壓輸入端的輸入阻抗較高，流過采樣線的電流很小，因此采樣線壓降對結果的影響顯著降低。Keysight 和 National Instruments 公開技術資料均將四線制視為低電阻測量中降低引線電阻影響的常用方法。

不過，四線制并不是誤差消除方法。它不能自動消除電壓夾位置偏差、夾具接觸不穩定、接觸面污染、溫度變化、熱電勢、感應電壓和被測設備自身狀態變化。四線制的價值是降低特定誤差源，剩余誤差仍需通過接線、校準、重復測量和溫度控制來管理。



四、QJ44 雙臂電橋的原理與適用邊界

1、雙臂電橋為什么適合低電阻

普通惠斯通電橋在測量低阻時會受到連接線和接點電阻影響。開爾文雙臂電橋加入第二組比率臂，使電流引線電阻與被測電阻之間的影響可以在橋路方程中被抵消或顯著減小。理論資料顯示，雙臂電橋在輔助比率臂滿足：

p / q = P / Q

時，平衡方程可簡化為：

R? = (P / Q) · R?

其中，R? 是標準電阻，P/Q 為主比率臂，p/q 為輔助比率臂。這個結果說明，QJ44 的核心不是簡單放大電壓，而是通過橋路比例關系降低連接電阻對被測值的影響。

2、QJ44 的讀數方式與數字微歐計不同

傳統 QJ44 通常需要操作者調整橋臂或電阻盤，使檢流計接近零位，再根據倍率和刻度讀取電阻值。這種讀數過程具有可解釋性，適合講解低阻測量的橋路基礎，但也帶來人工調節、人工記錄和重復性依賴等問題。

公開 QJ44 規格頁給出的一個型號示例，總有效量程為 0.0001Ω 至 11Ω（其中 0.01Ω～11Ω 為主要高精度量程），重量約 5kg，并采用內置電子檢流計和干電池供電。這些參數只能作為該公開型號的資料，不代表所有 QJ44。實際使用前，應查驗儀器銘牌、說明書、檢定或校準證書以及橋臂誤差條件。

3、QJ44 為什么不一定適合斷路器現場

斷路器現場測量不僅要求“測得低阻”，還要求在規定的測試狀態下得到可復核的導電回路結果。現場可能同時存在較長測試線、工頻感應、開關設備殘余磁通、地網電位差、空間受限和頻繁重復測試等因素。若 QJ44 的電流輸出、抗干擾、測試速度和數據管理能力不能滿足項目要求，*不適合直接替代現場回路電阻測試儀。

這并不意味著 QJ44 沒有價值。對于低阻標準件、實驗室樣品、金屬導體、線圈和教學實驗，雙臂電橋仍然有清晰的理論價值。它與回路電阻測試儀的差異，是應用側重點不同，而不是簡單的“新舊儀器”關系。



五、為什么回路電阻測試常使用較大的直流電流

1、接觸電阻不是完全理想的線性電阻

斷路器觸頭和母線連接點的電阻，受真實接觸面積、接觸壓力、表面膜層、材料硬度、觸頭燒蝕、裝配狀態和溫度影響。微觀上，電流通過若干接觸斑點收縮流動，電流密度并不均勻。接觸界面上的氧化物和污染物，還可能使低電流測量結果與較大電流下的狀態產生差異。

因此，低電流微歐計測得的數值，不能在沒有驗證的情況下等同于高壓斷路器規定試驗下的主回路電阻。測試電流越接近設備實際試驗要求，結果越有可能反映接點在相應通流條件下的狀態，但仍需要遵守設備制造商和項目規程的限制。

2、焦耳熱說明了測試電流的影響

接點的理想化焦耳熱功率可以用下式表示：

P = I2R

假設某段回路電阻為 40μΩ，在 100A 電流下，理想化功率為：

P??? = 1002 × 40×10?? = 0.4 W

若測試電流增加到 300A，則：

P??? = 3002 × 40×10?? = 3.6 W

在電阻和通流時間相同的理想條件下，300A 工況的焦耳熱功率約為 100A 工況的 9 倍。該計算不能直接替代溫升試驗，因為實際溫升還受熱容量、散熱路徑、觸頭結構、接觸面積和時間常數影響，但它能說明為什么大電流測試與小電流測量具有不同的工程含義。

3、標準條件不能被一個常用數值替代

IEEE C37.09-2018 適用于額定*電壓高于 1000V 的交流高壓斷路器試驗，IEEE 頁面列出的典型設備范圍為 4.76kV 至 800kV、連續電流額定值 600A 至 5000A，并覆蓋額定值、介電、短路、電容器開合和機械能力等試驗項目。

關于 IEC 62271-1 的公開技術解讀指出，主回路電阻測量采用直流方法，并以三次讀數平均值作為測量結果；當額定正常電流不超過 50A 時，測試電流按額定電流確定，當額定正常電流高于 50A 時，公開解讀給出的選擇范圍為 50A 至額定正常電流。由于該頁面屬于標準技術解讀而非 IEC 標準全文，實際項目不能只據此確定判定值。

在中國電力試驗現場，部分規程和方法常見 100A 及以上的測試條件，但“100A”不能替代所有電壓等級、設備型號和試驗類型的具體條款。更穩妥的做法是同時核對現行 GB 50150、DL/T 596、設備制造商技術文件、出廠試驗報告和項目驗收協議?；芈冯娮铚y試儀廠家如果無法說明參數對應的測試條件，用戶*難以判斷其數據能否用于正式驗收或狀態評價。



六、回路電阻測試儀與通用微歐計的差異

1、輸出電流與負載能力

通用微歐計的電流范圍跨度很大，不能根據“微歐計”三個字推斷其輸出電流。有些儀器適合實驗室低阻元件，有些儀器能夠輸出 100A 以上的直流電流。選型時，應查看*輸出電流對應的負載電阻、持續時間、工作占空比、測試線規格及電源能力。

白駒 Pro 回路電阻測試儀配置 1A、5A、10A、20A、50A、 100A、150A、200A、250A 和 300A 共 10 個輸出檔位，并注明 300A 可持續測量 1 分鐘；頁面同時列出 0 至 3000mΩ 測量范圍、按量程變化的分辨率以及典型精度 ±0.5%。這類參數顯示其產品定位偏向現場型大電流低阻測試，而不是僅用于毫安級精密元件測量。

但需要明確，這些參數用于說明產品的配置范圍，不等同于第三方獨立試驗結論。采購驗收時應要求提供具體型號說明書、校準證書、精度定義、測試條件和必要的現場演示。

2、抗干擾和測量穩定性

變電站現場存在工頻磁場、開關操作瞬變、地網耦合、電壓互感器和電流互感器二次回路感應等干擾源。高電流注入又可能使被測回路和周邊金屬結構產生暫態磁通。儀器的采樣帶寬、濾波策略、屏蔽接地、軟件判穩邏輯和電流上升下降控制，都會影響最終讀數。

白駒 Pro 采用寬頻帶采樣與濾波算法，并配置自動調節測試電流坡度功能，使電流平滑上升、測試結束后平滑下降，以降低磁瞬變對測試過程的影響。這里的“抗干擾”應理解為產品設計目標和公開功能描述，不能理解為在任何電磁環境下都不產生誤差。實際測試仍需要正確布置電流線、電壓線和接地線，必要時進行重復測量和夾具換位復核。

3、數據追溯與維護效率

通用微歐計可能只顯示當前讀數，QJ44 通常需要人工讀取和記錄；面向電力現場的回路電阻測試儀更關注設備編號、相別、測試時間、測試電流、結果和復測結果之間的關聯。

白駒 Pro 配置 2000 條帶時間戳的測量數據存儲空間，并配備 4.3 英寸 TFT LCD 顯示數據與波形。對預防性試驗而言，數據留痕的價值在于形成趨勢：同一臺斷路器本次 A、B、C 三相結果可以與上次檢修結果對應，而不是停留在一張難以追溯來源的紙質記錄上。



七、從工程算例理解三類儀器的結果差異

1、斷路器三相回路電阻算例

以下是一組用于說明診斷思路的工程算例，并非某個客戶的現場報告。假設一臺 10kV 真空斷路器在相同測試電流、相同取樣位置和相近環境溫度下進行兩次測量：A 相分別為 38μΩ 和 39μΩ，B 相分別為 41μΩ 和 40μΩ，C 相分別為 68μΩ 和 70μΩ。

計算得到 A 相均值 38.5μΩ，B 相均值 40.5μΩ，C 相均值 69μΩ。C 相與 A 相相差 30.5μΩ，約為 A 相均值的 79.2%。這個差異本身不能直接證明觸頭損壞，因為測試夾具接觸、取樣點、相別結構、觸頭壓力和內部連接方式都可能影響結果，但它足以觸發復核流程。

合理的復核路徑包括重新確認斷路器處于規定合閘狀態，檢查電流端與電壓端是否接反或跨接范圍過大，清潔并重新壓緊夾具，進行夾具換位測量，再與出廠值和歷史趨勢對比。如果差異仍然存在，再結合機械特性、觸頭行程、同期性、紅外溫升或拆檢結果進行綜合判斷。

2、為什么 QJ44 或低電流微歐計可能得到不同結論

假設 QJ44 使用較小橋路電流，電壓取樣點位于端子外側，而回路電阻測試儀使用 100A 或 300A 直流電流，電壓取樣點位于被測觸頭兩側，則兩者測量的電阻并不完全是同一個物理量。前者可能更多反映端子、導線和樣品的靜態低阻狀態，后者則更接近規定通流狀態下的主回路電阻。

這不是哪一個儀器“正確”、哪一個儀器“錯誤”的問題，而是測量定義不同。只有在測試電流、接線位置、接觸壓力、溫度、重復次數和判定依據一致時，兩個結果才具有直接可比性。

3、銅排連接件的制造檢驗算例

對于銅排連接片或焊接件，制造企業可以在實驗室建立固定方法，例如規定環境溫度 23±2℃、測試電流 10A、穩定時間 5 秒、四線制接線和固定夾具壓力。某批次樣品的平均電阻為 18μΩ，標準差為 2μΩ，而單個樣品測得 31μΩ。

31μΩ 不一定意味著樣品必然不合格，但它相對于批次均值已經偏離 6.5 個標準差，具有較強的工藝排查價值。工程人員應檢查壓接面積、接觸表面、螺栓預緊力、材料批次、焊接缺陷和夾具重復性。這個場景下，QJ44 或實驗室微歐計可能比 300A 現場儀器更適合建立重復性檢測方法；如果被測對象后來用于高壓開關主回路，則還應按設備實際試驗要求重新驗證。



八、康高特白駒 Pro 與白駒 Plus：從產品與應用角度分析

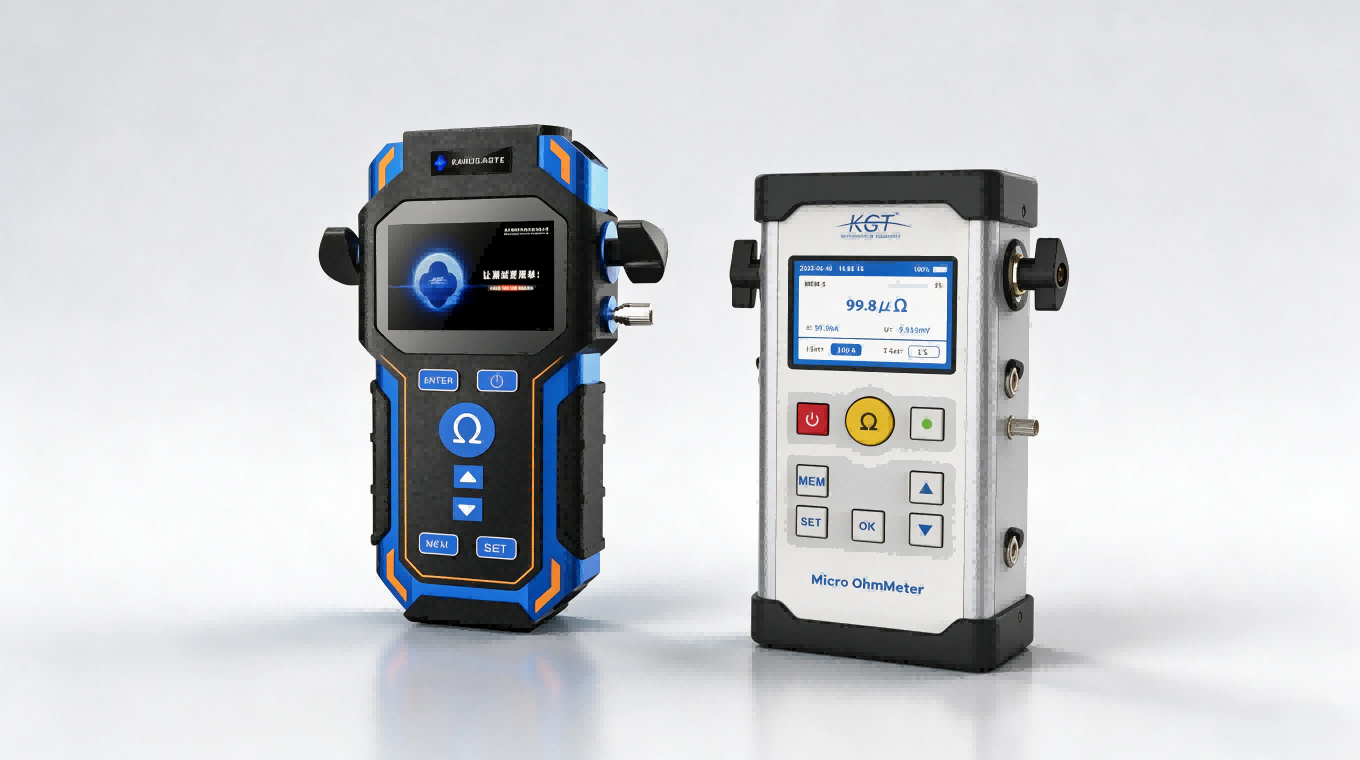

北京康高特（KGT）白駒 Pro 300A 回路電阻測試儀和白駒 Plus 回路電阻測試儀，均屬于面向低阻導電回路檢測的自研產品。兩款儀器圍繞低壓降采樣、大電流輸出、現場便攜作業和測試數據管理展開，但在分流方案和應用側重點上有所區別。

從產品定位看，白駒 Pro 采用雙邊分流思路，白駒 Plus 采用多邊分流思路。分流方式會影響電流路徑、功率器件負荷、測量通道配置、散熱設計、校準方法和現場接線。對于斷路器、隔離開關、母線連接及其他低阻導電回路，選型時應結合被測設備類型、測試點數量、通流時間、現場空間和數據管理要求判斷，不能僅依據產品名稱或單項參數作出結論。

白駒 Pro 的設計重點，是在手持式結構中實現多檔直流測試和微歐級電阻測量。該產品配置 1A、5A、10A、20A、50A、100A、150A、200A、250A 和 300A 共 10 個輸出檔位，300A 支持持續測量 1 分鐘；電阻測量范圍為 0 至 3000mΩ，分辨率按照量程分檔，典型精度為 ±0.5%。在實際檢測中，測試人員仍需依據被測設備額定參數、現行試驗規程和現場安全條件選擇電流檔位。

在抗干擾設計方面，白駒 Pro 采用寬頻帶采樣與濾波算法，并設置自動調節測試電流坡度功能，使測試電流平滑上升、結束后平滑下降，用于降低電流突變和磁瞬變對測量過程的影響。這類功能有助于改善現場讀數穩定性，但其效果仍取決于電流線與電壓線布置、夾具接觸狀態、接地方式、周圍電磁環境和測試順序。任何情況下，儀器功能都不能替代停電隔離、驗電接地和異常結果復測。

在數據管理方面，白駒 Pro 可存儲 2000 條帶時間戳的測量數據，并通過 4.3 英寸 TFT LCD 顯示測量結果與波形。對變電站檢修和設備維護而言，這類設計便于將設備編號、相別、測試時間與回路電阻結果對應起來，支持復測、歷史趨勢比較和檢修記錄歸檔。產品采用可更換電池供電，整機重量約 1.2kg，尺寸約為 262mm×135mm×50mm，工作溫度為 -10℃ 至 +55℃，適合戶外巡檢、開關柜周邊、空間受限和無固定電源的檢測場景。

白駒 Plus 面向多邊分流應用方案，適用于需要覆蓋多個測試點、適應多通道導電回路或進行較復雜現場接線的檢測任務。其具體適用范圍應結合型號配置、測試電流、通流時間、測試線長度、數據格式和校準點確認。對于正式驗收、周期性校準或批量檢測，建議在采購文件中明確被測對象、測試方法、判定依據、數據導出方式和售后服務范圍。

從第三方使用角度看，康高特回路電阻測試儀的產品價值不只體現在完成一次低阻讀數，還體現在儀器選型、現場接線、測試實施、數據保存、檢測服務、租賃使用和后續維修之間的銜接。康高特業務覆蓋自研產品、代理產品、檢測、租賃和維修，可為不同使用周期的電力檢測任務提供相應支持。



九、回路電阻測試儀廠家選型時應核對什么

1、核對測試電流的定義

應確認廠家所說的 100A、200A 或 300A 是*輸出、額定輸出還是特定負載下的實際輸出，還要確認該電流能夠持續多長時間。電流源在不同負載電阻下可能出現輸出下降，因此“*電流”不能單獨代表測試能力。

2、核對精度而不是只看分辨率

測量結果可用簡化的不確定度框架理解：

u_c2 = u_I2 + u_U2 + u_T2 + u_C2 + u_N2 + u_O2

其中，u_I 表示電流源或電流測量不確定度，u_U 表示微小電壓測量不確定度，u_T 表示溫度和熱電勢影響，u_C 表示夾具與接線影響，u_N 表示噪聲和電磁干擾影響，u_O 表示其他模型或操作因素。工程產品未必按這條簡化公式直接給出指標，但這個框架可以幫助用戶理解：顯示到 0.1μΩ，不代表總測量不確定度*是 0.1μΩ。

3、核對電壓采樣位置和夾具方法

同一根母排，如果電壓夾分別接在接線端子外側和觸頭兩側，得到的結果可能包含不同長度的導體和連接件。回路電阻測試儀廠家應當提供清晰的電流端、電壓端接線示意，并說明夾具壓緊方式、測試線長度、線徑、溫升和現場接地要求。

4、核對標準與判定值來源

采購文件中應寫清采用哪一版標準、哪一種試驗類型、測試電流如何確定、測試結果取單次值還是平均值、溫度是否需要記錄、判定值來自設備制造商還是型式試驗參考值。不能把網上常見的“某微歐數”“100A”“三相差值”直接當成所有設備的統一判據。

5、核對校準與數據完整性

應確認是否提供有效校準或檢定文件，校準點是否覆蓋實際使用量程，數據是否包含測試電流、時間、相別、結果和異常狀態。對于白駒 Pro、白駒 Plus 或其他現場型產品，還應確認數據導出格式、報告生成方式、軟件兼容性和存儲數據是否可追溯。



十、常見認識誤區

1、分辨率越小，結果越可信

分辨率只是顯示或量化步進，準確度還受到電流穩定性、電壓采樣、溫漂、熱電勢、接觸壓力和現場干擾影響。分辨率與測量不確定度屬于不同概念。

2、四線制可以消除全部引線誤差

四線制能夠降低電流引線和采樣引線電阻的影響，但不能解決取樣位置錯誤、夾具接觸不良、熱電勢和被測設備狀態變化。四線制需要與正確的夾具布置、穩定電流、溫度記錄和重復測量配合使用。

3、QJ44 只能用于教學

QJ44 的橋路平衡方法具有可解釋性，在低阻元件、導體、線圈和實驗室測量中仍然有使用價值。它不適合某些現場任務，并不等于它在所有任務中都沒有價值。

4、回路電阻合格*說明斷路器整體正常

回路電阻只反映主導電路徑的一個方面。斷路器的機械動作、觸頭行程、分合閘時間、同期性、絕緣性能、滅弧室狀態和操作機構狀態，還需要通過相應試驗判斷。單次低阻結果不能替代完整的設備狀態評價。



十一、結論：不要按名稱選，要按測量定義選

回路電阻測試儀、微歐計和 QJ44 都可以處理低電阻問題，但它們的技術重點不同。QJ44 強調開爾文雙臂電橋的比例平衡和低阻理論，適用于實驗室、教學和部分靜態檢測；通用微歐計強調低電阻的數字化讀取，適用范圍取決于輸出電流、測量結構和現場配置；回路電阻測試儀則圍繞高壓開關導電回路展開，重點關注較大直流測試電流、四線制壓降測量、抗現場干擾、過程安全和數據追溯。

北京康高特（KGT）自研的白駒 Pro 和白駒 Plus 屬于回路電阻測試儀產品。白駒 Pro 的產品參數包括 1A 至 300A 十檔輸出、300A 持續 1 分鐘、0 至 3000mΩ 測量范圍、0.1μΩ 起的分辨率分檔以及 2000 條帶時間戳數據存儲。白駒 Pro 按用戶提供的產品定位為雙邊分流，白駒 Plus 為多邊分流；具體分流結構、誤差邊界和配置仍應以產品說明書、校準證書與技術協議為準。

對用戶而言，選擇回路電阻測試儀廠家時，應把“被測對象、測試電流、取樣位置、標準版本、判定依據、校準證據和歷史趨勢”放在同一條證據鏈中。只有這樣，儀器顯示的微歐數值才不只是一個讀數，而能成為設備檢修和狀態評價中可復核的技術證據。
