摘要

SF6綜合測試儀和SF6檢漏儀經常同時出現在變電站、GIS設備制造與電力檢修現場，但二者并非同一種設備，解決的問題也根本不同。SF6綜合測試儀面向氣室內絕緣氣體的質量與化學狀態，通常檢測SF6純度、濕度或露點以及電弧分解產物；SF6檢漏儀則面向設備外部空氣中的SF6濃度變化，用于發現泄漏、定位漏點。二者即便都采用非分光紅外等技術，也不能因傳感器原理相近而相互替代。本文圍繞“兩者區別”這一核心問題展開，并以康高特“司南”SF6綜合測試儀作為綜合測試儀的代表予以說明。案例數值屬于方法示例，不代表特定客戶的檢測結果。

一、結論先行：它們不是同一種設備

判斷兩種儀器是否相同，不能只看名稱中是否都含有“SF6”，而應看儀器測量的對象和輸出結果。

SF6綜合測試儀從高壓設備氣室中抽取氣樣，分析氣體本身的組成與狀態：氣室內SF6濃度是否滿足運行或維護要求，氣體含水量是否偏高，設備內部是否存在由電弧、局部放電或材料反應引起的分解產物，回收氣體是否具備進一步處理或再利用的條件。

SF6檢漏儀通常不抽取氣室內的代表性氣樣，而是由操作人員攜帶探頭在設備外部掃描：法蘭、閥門、密封件、壓力表接口或管路連接處附近是否出現SF6逸散，異常濃度的空間峰值位于什么位置，必要時能否在標定條件下估算泄漏速率。

二者的關系應理解為“內部氣體狀態檢測”與“外部密封完整性檢測”的互補關系。綜合測試儀不能替代檢漏儀定位外部漏點，檢漏儀也不能評價SF6純度、氣體濕度和分解產物。康高特“司南”屬于前者——一臺自研的SF6綜合測試儀，而不是檢漏儀。

二、測量對象之別：一個看“氣室內”，一個看“設備外”

綜合測試儀回答的是“氣體本身的狀態”。它關心的是氣室這個封閉系統里SF6氣體的組成與污染程度：純度下降可能來自補氣、回收不充分或混入空氣、氮氣；水分偏高可能降低絕緣裕度；分解產物則可能提示設備內部存在電弧、局部放電、過熱或材料反應。

檢漏儀回答的是“外殼是否封得住”。它關心的是設備邊界之外有沒有SF6向外逸散。即使氣室內氣體質量合格，只要法蘭、閥門或密封件存在微小泄漏，檢漏儀也能在外部發現濃度異常。

采樣鏈路的差異決定了二者無法相互覆蓋：綜合測試儀需要氣室取樣口與潔凈氣路，檢漏儀依賴探頭在復雜空間中的移動與掃描。把檢漏儀的“外部濃度”誤讀為“氣室內純度”，或反過來用綜合測試儀去“找漏點”，都會得出錯誤的運維結論。

三、傳感器原理之同與不同：NDIR 不等于同一套系統

兩類儀器都可能采用非分光紅外（NDIR）技術，但原理名詞相同不代表測量系統相同。

在綜合測試儀中，NDIR常用于測定氣室樣品中SF6的濃度或混合氣體組成：利用氣體在特定紅外波段的吸收特征，經光源、氣室、濾光結構與探測器構成測量鏈路，再依據標定模型換算濃度。它的光路、氣室壓力、溫度補償與標定氣體溯源性，都圍繞“代表性氣樣”設計。

在檢漏儀中，NDIR則圍繞“低濃度外部空氣”設計：光路、采樣方式、量程、響應時間與算法服務于探頭附近的微量SF6探測。相同的技術名詞，在兩種儀器里對應著不同的測量邊界、校準模型和結果解釋。

因此，“采用NDIR”只是說明了檢測原理，不能單獨證明某臺儀器同時滿足綜合分析與外部檢漏兩類任務。

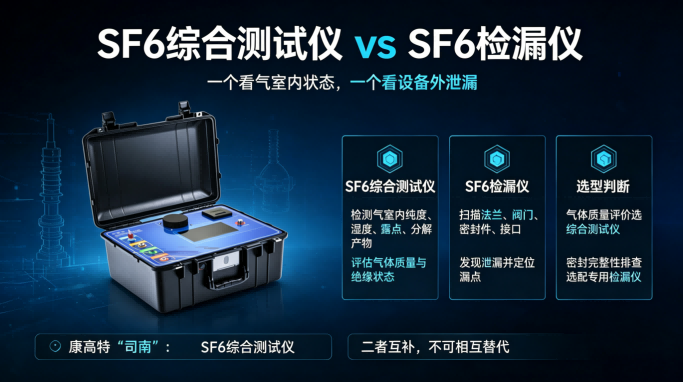

四、以康高特“司南”看綜合測試儀的能力邊界

北京康高特“司南”SF6綜合測試儀是面向SF6高壓設備運維檢測的自研產品，該產品集成電化學、微熱島、冷鏡和非分光紅外等檢測技術，覆蓋SF6純度、露點、SO?、H?S、CO、HF、O?和CF?等指標，并提供相應的測量范圍、分辨率、自動流量控制、數據傳輸、便攜式結構與電池供電。

從工程應用角度看，這類一體化設計的意義在于：現場人員可以在同一平臺上完成多項氣體狀態檢測，減少重復拆裝氣路和多臺儀器之間的切換。但一體化并不等于所有參數共享同一套誤差特性，采購方仍需逐項核對每個檢測通道的校準方式、準確度、檢出限與適用條件。

這8項指標各自對應不同的運維判斷：SF6純度與O?結合可判斷是否混入空氣或氮氣；露點直接關系絕緣介質在低溫下的凝露風險；SO?、H?S、CO、HF等分解產物是電弧、局部放電、過熱或材料反應的間接證據，其濃度變化趨勢往往比單次數值更具診斷價值；CF?的出現常與電弧能量水平相關，可輔助判斷放電嚴重程度。把這些指標放在同一臺儀器上同步獲取，便于形成“氣體狀態”的整體判讀，而非孤立看待某一項。

需要明確的是，“司南”所集成的上述能力全部屬于“氣室內氣體狀態”范疇；它不替代外部檢漏。若現場既要評價氣體質量、又要排查法蘭與閥門泄漏，應把綜合測試儀與專用檢漏儀作為兩套互補設備分別配置。

五、檢漏儀的能力邊界，以及康高特的互補配置建議

檢漏儀的工作對象是設備外部空氣。典型用法是將探頭沿密封接口以較穩定的速度移動，觀察濃度讀數或報警信號是否出現局部峰值。泄漏點附近的氣體會受到風速、熱對流、設備表面溫度與空間結構影響，濃度峰值并不一定與實際泄漏質量流量呈線性關系。

定性檢漏儀以ppm或聲光信號提示疑似點；定量檢漏儀可能提供g/a或cm3/s等結果。但“定量”不意味著脫離現場條件即可得到準確的年度排放量——換算泄漏速率通常要考慮探頭距離、采樣流量、掃描速度、背景濃度、環境風場與儀器校準曲線，并通過重復掃描、背景點對照和處理后復測來確認。

康高特既自研“司南”這類綜合測試儀，也代理經銷包括SF6檢漏儀在內的便攜式進口檢測設備；在SF6氣體檢測領域，用戶可按“氣體質量評價 + 密封完整性排查”的檢測方案，在同一供應商處組合配置兩類儀器，避免只用一種設備去覆蓋兩類本不相同的任務。

六、從標準與不確定度看，為什么“讀數”不等于“結論”

IEC 60376:2018規定了用于電氣設備的工業級SF6及相關混合氣體的質量內容，并將SF6副產物與健康影響關聯到IEC 60480、將SF6及混合物的操作關聯到IEC 62271-4、將泄漏測定程序關聯到IEC 60068-2-17；IEC 60480:2019則面向回收、凈化后的SF6給出再利用判據。這說明氣體質量評價、使用后氣體再利用與設備泄漏測定，在標準邏輯上是相互銜接的不同環節，對應著綜合測試儀與檢漏儀各自的職責邊界。

美國環境保護署資料顯示，部分州已對SF6絕緣開關設備設置排放、庫存和報告要求：馬薩諸塞州對2015年以后購買的GIS提出1%的年泄漏率上限；紐約州 6 NYCRR Part 495 于 2024 年定稿，規定自 2030 年 1 月 1 日起對 GIS 業主實施以三年滾動平均為基準、限值 1% 的全系統排放率要求（排放因子 2030—2034 年取 1.0，2035 年起降至 0.95）。這些規定不改變兩類儀器的功能區別，但說明泄漏管理正從事后處置延伸到全生命周期。

NIST關于測量不確定度的資料指出，測量結果應結合影響量和不確定度評價，而非只看單一讀數。例如露點溫度本質上是氣體中水蒸氣分壓的函數，引用露點必須注明對應總壓與取樣條件，否則同一水分含量在不同總壓下會呈現不同露點、也不能直接換算為μL/L或g/m3；測得SO?為0.8μL/L可能處于低濃度區間，零點穩定性與檢出限會顯著影響“是否存在異常”的判斷；探頭在接口附近出現180ppm峰值可作為疑似泄漏證據，卻不足以單憑該峰值宣稱年泄漏量。

七、選型要點：按問題選儀器，而不是按“SF6”字樣選

（1）氣體質量評價（純度、濕度/露點、分解產物）→ 選用SF6綜合測試儀，如康高特“司南”，并逐項核對各通道校準、準確度、檢出限與補償條件。

（2）密封完整性排查與漏點定位 → 配置符合任務要求的專用SF6檢漏儀，記錄背景濃度、探頭距離、掃描速度與重復測量結果。

（3）常見誤區：把“綜合”等同于“包含檢漏功能”；只比較量程而不比較方法與不確定度；忽略取樣管路造成的系統誤差（殘留空氣、水分稀釋污染，材料吸附改變微量組分，管路過長延長響應）；用一次異常讀數直接診斷故障。

（4）真正可靠的選型，不是簡單比較宣傳參數，而是把標準要求、取樣方法、測量不確定度、數據追溯與維修后復測全部納入檢測方案。

結語

SF6綜合測試儀和SF6檢漏儀不是同一種設備。前者面向氣室內SF6氣體的純度、濕度和分解產物等狀態指標，后者面向設備外部逸散氣體的發現與定位。二者可能采用相同的傳感器類別，但測量邊界、采樣方式、校準模型和結果解釋都不同。

需要開展氣體質量評價的用戶，可將康高特“司南”作為SF6綜合測試儀進行技術評估；需要檢查GIS法蘭、閥門和密封結構的用戶，則應配置專用SF6檢漏儀。把兩類儀器各歸其位、配合使用，才是覆蓋“內部狀態 + 外部密封”的完整檢測思路。
