NASA-SF6 Pump Back氣體分析儀通過多項指標綜合判定SF6氣體質量。儀器測得SF6純度（紅外，量程百分之零至一百，精度正負零點五），并以露點或ppm給出水分含量（聚合物傳感器，范圍約負六十至正二十?dāng)z氏度露點），水分超標通常提示設備受潮。SO2、HF、H2S、CO等分解產物由電化學傳感器監測，其濃度異常升高往往指示設備內部存在放電或過熱。空氣含量通過O2比例變換評估，混入空氣會降低絕緣與滅弧性能。操作人員將讀數與IEC、CIGRE預置限值或本單位規程對照，即可判斷SF6是否合格，并由熱敏打印機或USB導出形成記錄，為設備狀態評價提供依據。多項指標聯合研判比單一純度更能反映設備真實健康。依據上述判定邏輯給出的結果，可作為設備狀態評價與后續處置措施的參考依據，支撐從測量、判斷到?jīng)Q策的閉環管理，避免僅憑經驗做決定。把判定結果納入設備健康檔案，可與趨勢數據相互印證，提升結論的穩健程度。

與需要排放或轉移氣體的常規SF6分析儀相比，NASA-SF6 Pump Back氣體分析儀的核心優勢是零損失回注。其內置十巴壓縮機在獨立鋰電池驅動下，將測試后的氣體高壓輸回電氣設備，配合真空吹掃與內部存儲系統，既避免SF6溫室氣體逸出，也防止空氣交叉污染樣品。儀器模塊化配置可同時分析最多八種兼容氣體，覆蓋SF6純度、水分露點及SO2、HF、H2S、CO等分解物。七英寸全彩色觸摸屏、自動清潔、自動中止與氣瓶測試模式提升了易用性，預編程IEC與CIGRE配置免去手動建參。四吉字節內部存儲約可支撐一年連續監控，較單次測量的簡易儀表更適合常態化氣體質量管理。在環保監管趨嚴的背景下，零排放能力是其不可替代的關鍵價值。將上述特點與功能相近的產品相互對照，便于使用單位依據真實需求做出更合適的選型決策，而不是只關注單一指標，從而提升整體裝備配置的合理性。在評審不同方案時，可把上述對照結論納入評分要素，使選型過程更加透明與可追溯。

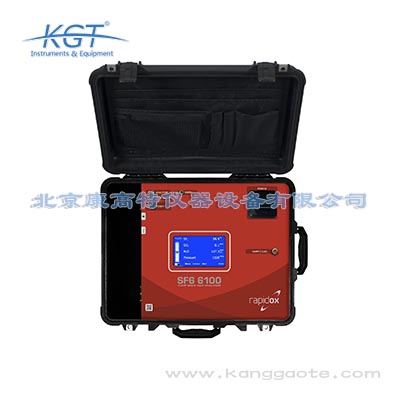

NASA-SF6 Pump Back氣體分析儀是一款全自動零損失的SF6氣體分析設備，用于控制和監控高壓開關設備、斷路器與變壓器中SF6氣體的質量與純度。儀器通過精選的傳感器測量SF6氣體純度，提供出色的精度與穩定性，模塊化配置允許一臺分析儀同時分析多達八種兼容氣體。它可配備SF6、CF4、N2與空氣的混合物，以及SO2、HF、H2S、CO等有毒氣體的檢測能力，并以露點或ppm形式測量氣體含水量以判斷干燥程度。整個裝置安裝在堅固的Peli運輸箱中，配有樣品軟管與DN8、DN20連接器，通電連接后自動從電氣設備抽取少量氣體，測試結束再將氣體回注，實現零排放分析。這種閉環設計兼顧了設備診斷與環境保護，是SF6氣體監督的綜合性工具。明確該設備的基本定位與功能邊界，有助于使用方在選型論證環節與日常運維管理過程中準確把握其真實應用價值，避免與功能相近的其他同類儀器發生混淆使用，進而為后續的人員培訓安排與資產臺賬登記管理打下清晰而一致的工作基礎。

使用NASA-SF6 Pump Back氣體分析儀時，先將樣品軟管與DN8或DN20連接器接至電氣設備取樣口，儀器依靠自動氣體壓力傳感功能通電后自動抽取少量氣體。真空吹掃循環先行清除管路空氣，隨后各傳感器同步分析SF6純度、水分露點及SO2、HF、H2S、CO等參數，全部測量與數據記錄自動完成，約八分鐘得到穩定讀數。操作人員通過七英寸全彩色觸摸屏查看結果，也可由集成熱敏打印機輸出。測試結束后內置十巴壓縮機在鋰電池驅動下將氣體回注設備，實現零損失。自動清潔與自動中止功能保障循環正確，數據經USB盤導出為Excel兼容格式歸檔。整個過程無需人工轉移氣體，降低了操作復雜度和環境風險。規范的操作流程能夠降低人為差錯的發生概率，建議把關鍵步驟整理成作業指導文件，供不同班次的人員一致執行，保障測量結果的可比性。對于關鍵測量任務，宜安排兩人復核主要步驟，進一步降低因疏忽導致的系統性誤差。

NASA-SF6 Pump Back氣體分析儀配置多類傳感器：SF6純度采用紅外原理，量程百分之零至一百，精度正負零點五，校準周期十二個月，壽命超過五年；水分露點采用聚合物傳感器，范圍約負六十至正二十?dāng)z氏度露點（十至兩萬四千ppmV），精度正負二攝氏度露點，壽命二至三年；SO2量程零點至一百或五百ppm，HF零點至十或三十ppm，H2S零點至一百ppm，CO零點至一千ppm，均為電化學原理、精度正負百分之二量程、壽命二至三年；CF4量程百分之零至八十，精度正負百分之一讀數；空氣基于O2比例變換。各傳感器數據同步采集，構成完整的SF6氣體質量分析能力。規范的定期校準是維持這些精度指標長期有效的前提條件。上述組成與參數信息，便于使用單位建立完整的設備檔案，并在耗材、配件與后續管理事項上做到心中有數，為規范化運維提供基礎數據支撐。在資產盤點與交接過程中，可依據這些信息核對實物配置，防止遺漏關鍵部件。

NASA-SF6 Pump Back氣體分析儀基于多傳感器融合與真空吹掃原理工作。儀器通過自動氣體壓力傳感功能，從高壓電氣設備中抽取少量SF6樣品，真空吹掃循環與內部氣體存儲系統確保空氣不會污染樣品，測試期間也沒有SF6逸出。不同氣體由對應傳感器檢測：SF6純度采用紅外傳感器，水分以聚合物露點傳感器測露點或ppm，SO2、HF、H2S、CO等采用電化學傳感器，空氣與O2比例變換相關。測量完成后，內置十巴壓縮機在鋰電池供電下將氣體高壓輸回電氣設備，實現零損失回注。全部測量同步進行并記錄，幾分鐘即可獲得穩定讀數，結果在屏幕顯示并由熱敏打印機輸出。多傳感器并行工作顯著縮短了單次測試的周期，提高了現場作業效率。理解上述工作機理，有利于現場人員正確解讀各項測量數據，并在出現讀數異常時快速區分是設備自身因素還是外部工況因素，從而減少誤判與無效處置所浪費的時間。

NASA-SF6 Pump Back氣體分析儀在軟件與測試流程上預編程了所有現存的IEC與CIGRE測試配置，用戶也可創建自定義測試參數以滿足個性化需求。其SF6純度測量依據紅外原理，水分以露點或ppm表示并讀數校正至參考溫度或二十?dāng)z氏度，符合SF6濕度評估的常用表達。SO2、HF、H2S、CO等采用電化學傳感器并給出量程精度。儀器對SF6分解產物的監測對應設備內部放電與受潮的診斷邏輯，與電力行業SF6氣體監督的常規要求相銜接。具體的IEC與CIGRE編號以及環保排放相關條款，公開資料未逐項列出，用戶可結合所在電網的氣體管理規程選用對應預置配置執行測試。建議將測試結果與本單位歷史基線比較，以發現氣體質量的緩慢劣化。相關設計與防護指標是現場安全使用的前提，作業前應結合實際工況確認設備處于合規狀態，再投入正式測量運行，以降低人身與設備風險。在外出作業前，建議對照這些指標完成一次外觀與功能自檢，確認防護與接口處于正常狀態。

使用NASA-SF6 Pump Back氣體分析儀前，應確認樣品軟管與DN8、DN20連接器同設備取樣口匹配，并在連接前完成真空吹掃以避免空氣污染樣品。儀器工作溫度為攝氏零下二十至五十五度，預熱在二十度環境下需三至四分鐘，應待穩定后再讀數。電池壽命最長八小時，現場長時作業可接九十至二百六十伏交流并配合車載充電器。由于測試涉及SF6溫室氣體，必須依賴零損失回注功能將氣體輸回設備，禁止隨意排放。測量完成后應讓自動清潔與自動中止流程走完，保護傳感器。水分、SO2等傳感器需每十二個月校準，具體按提示執行以保證精度。取樣口連接應牢固，防止高壓氣體泄漏造成人員或設備風險。落實上述注意要點，可在保障作業人員安全的同時延長設備的使用壽命，降低現場突發故障對生產計劃的影響，并提高長期運行的可靠性。環境條件超出建議范圍時，應先采取改善措施再作業，切忌帶病強行使用設備。

NASA-SF6 Pump Back氣體分析儀適用于電力系統對SF6絕緣設備的氣體質量管理場景，包括高壓開關設備、GIS組合電器、斷路器與變壓器的維護與監控。它可在設備帶電或檢修狀態下抽取少量氣體，分析SF6純度、含水量以及SO2、HF、H2S、CO等分解產物的濃度，從而判斷設備內部是否存在放電、過熱或受潮隱患。儀器安裝在堅固Peli運輸箱中，具備車載充電器與最長八小時電池壽命，適合變電站、檢修基地與應急現場的流動作業。預編程的IEC與CIGRE測試配置使現場人員無需復雜設置即可按標準流程完成測試，滿足環保與設備安全雙重要求。對于需要周期性氣體抽檢的運維單位，其零排放特性也符合溫室氣體管控趨勢。結合上述適用條件合理部署設備，可充分發揮其在對應場景下的檢測效能，減少因工況不匹配帶來的效率損失與結果偏差，使投入的資源獲得更穩定的回報。對于多站點或移動式作業，應提前規劃好設備的布置方式，使其處在最適合發揮效能的環境中。

NASA-SF6 Pump Back氣體分析儀通過真空吹掃與內部氣體存儲系統抵抗樣品污染。抽取氣體前，儀器執行真空吹掃循環排除管路中的空氣，內部存儲系統隔離樣品與外界，確保測試期間沒有SF6逸出且空氣不會混入，從而避免交叉污染導致的讀數偏差。模塊化傳感器各自針對SF6、水分、SO2、HF、H2S、CO等參數獨立工作，互不影響。十巴壓縮機在獨立鋰電池下回注氣體，進一步封閉流程。內置多種安全功能確保循環正確完成，自動清潔功能在每次測試后維護氣路。這些設計使儀器在變電站多氣體共存環境中仍能獲得穩定、可追溯的分析結果。氣路封閉是其在復雜現場保持?jǐn)?shù)據可信的根本保障。多重抗干擾設計的存在，使該儀器在復雜電磁環境與背景噪聲中仍能保持可用的測量精度，從而顯著提升其在真實現場條件下的適應能力與穩定性。在強干擾現場，合理利用這些設計特性可比單純提高讀數次數更有效地獲得可信結果。
